Запуск двигателя с кнопки: схема и особенности самостоятельной установки. Запуск двигателя с кнопки и схема подключения Как сделать завод машины с кнопки

Если вы автомобилист, и вам надоели проблемы, связанные с выработкой пластмассовых элементов замка зажигания (ЗЗ), подгары и деформации в контактах, то рекомендуем узнать, как вместо замка зажигания поставить функциональную кнопку. Она в разы повысит комфорт управления зажиганием, и даст возможность лишний раз убедиться в ошибочности стереотипа «всегда носи с собой ключ». Проблемный ЗЗ с его контактной группой в машине вовсе необязателен.

Классические способы модернизации

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Итак, на сегодняшний день для осуществления подобной модернизации есть множество универсальных способов.

1-й способ

Один из наиболее простейших классических вариантов – установка кнопки «старт стоп» с ключом. Это полумодернизированная схема, имеющая как свои преимущества, так и недостатки.

Дело в том, что без ключа будет невозможно завести машину. Сначала нужно вставить его, затем установить в нужное положение, а уже после воспользоваться кнопкой для запуска ДВС. Если надо мотор заглушить, ключ поворачивается обратно.

2-й способ

Другой способ тюнинга уже полностью исключает наличие ключа. Однако схема проведения модернизации более сложная, нужно обзавестись специальным реле (подойдет модель реле, управляющая на автомобилях ВАЗ задними «противотуманками»).

Если на машине имеется сигнализация, то подсветку кнопки можно запитать от неё, а не от АКБ. Таким образом, можно обеспечить свечение кнопки сразу после снятия автомобиля с «охраны». Кнопка «старт стоп» будет сигнализировать водителю о готовности к запуску ДВС.

Что касается специфических особенностей этой схемы:

• Как только автомобиль снимается с «охраны», на кнопке запуска появляется напряжение 12 вольт (одновременно загорается светодиод);
• Когда водитель нажимает на кнопку и немного удерживает её, срабатывают реле и стартер, двигатель запускается;
• После отпускания кнопки, отключается стартер, зажигание остаётся в рабочем положении;
• Когда вновь водитель нажимает на кнопку, силовой агрегат останавливается;
• Как только автомобиль ставится на сигнализацию, с кнопки полностью снимается напряжение, светодиод гаснет.

Важный момент. При реализации этой схемы модернизации, полностью исключающей наличие ключа, не стоит забывать о блокировке руля. Её следует перед проведением тюнинга отключить, чтобы рулевое колёсо нормально вращалось.

3-способ

Третий вариант классической модернизации практически ничем не отличается от второго, с одной небольшой разницей. Стартер уже не будет включаться в работу после нажатия кнопки, задействуется лишь реле. Для того чтобы запустить мотор, водитель должен нажать на одну из педалей (в данном случае – подключаем педаль тормоза).

Этот вариант схемы характерен для большинства современных иномарок. А педаль тормоза задействуется по той лишь причине, что она имеет собственный датчик. Педаль выжимается и, тем самым, обеспечивается задействование 5-контактного реле.

Вариант переделки комбинированный (пошагово)

Подготавливаются необходимые материалы для тюнинга:

• Три разновидности реле: зптф, 4- и 5-контактные;
• Несколько метров качественной проводки с сечением больше одного миллиметра;
• Кнопка «старт стоп»;
• Диод и клеммы.

Вооружиться следует всеми необходимыми для тюнера инструментами, включая плоскогубцы, кусачки и т.д.

Схема переделки выглядит так.

Всё осуществляется согласно схеме, однако диод можно установить в любом удобном месте.

Готовые универсальные комплекты

Современный рынок изобилует и готовыми универсальными комплектами запуска ДВС от кнопки. Они продаются вместе с защитными системами, подходят для инсталляции практически во все известные модели авто.

Готовые комплекты способны обеспечить надёжный пуск двигателя. Модернизация, если её осуществить грамотно, легко превратит систему пуска отечественного автомобиля в универсальный и функциональный элемент, ничем не отличающийся от штатного исполнения лучших в мире иномарок. Однако стоят комплекты не дешёво, а если вызвать специалиста, то вместе с установкой новая система пуска потребует довольно больших финансовых вливаний. Если же вы знаете, как поставить кнопку зажигание, то можно сэкономить.

Таким образом, установить кнопку можно несколькими способами. Каждый имеет свои особенности, преимущества и недостатки.

1. С ключом. Такой вариант зажигания требует наличие ключа. Старая и проверенная схема. Плюс – простота инсталляции, минус – опять надо брать с собой ключ. Для запуска мотора водитель должен нажимать кнопку.
2. Такой же вариант, только без ключа. Преимущества очевидны, а вот недостаток – сложная схема инсталляции.
3. Кнопка с кратковременным нажатием. Достаточно лишь секунду удержать кнопку в нажатом положении – этого будет достаточно для прокручивания стартера. Преимущество схемы: кнопка даёт стартеру лишь команду активироваться, он вращается до тех пор, пока не запустится ДВС.
4. Кнопка с длительным нажатием. То же самое, только кнопка удерживается более длительный период времени. Преимущество схемы выражается тем, что водитель сам контролирует вращение стартера. Если он отпустит кнопку – стартер перестанет вращаться.

Как и было написано выше, помимо классических вариантов использования схем, существуют также и комбинированные. Они часто придумываются на ровном месте любителями и умельцами. Некоторые схемы настолько удачны, что заслуживают более высокого одобрения.

Кнопка «старт стоп»: плюсы и минусы

Кнопка представляет собой маленькое изделие, инсталлируемое вместо ЗЗ или в другую часть салона автомобиля. Для запуска мотора достаточно одного лишь нажатия пальцем. Это просто, удобно и оригинально.

Штатные кнопки на иномарках функционируют так: как только машина снимается с «охраны», водитель садится внутрь, нажимает педаль тормоза и задействует кнопку один раз. Спустя полсекунды силовой агрегат запускается. Чтобы остановить мотор, достаточно ещё раз нажать тормоз и кнопку.

Часто кнопки оборудуются светодиодами для удобства эксплуатации. Светящийся индикатор даёт знать водителю, что пуск автомобиля прошёл успешно (на некоторых иномарках уровень шумоизоляции кузова доведён до такого уровня, что внутри салона даже не слышно, заведён двигатель или нет).

Преимущества и недостатки

Примечание. Бытует мнение, что якобы в машину не удастся зайти, если сядет батарейка в брелоке. На самом деле это не так. Достаточно будет подвести брелок со стороны кнопки, а если сядет АКБ – тогда открыть автомобиль ключом.

Теперь вы знаете, как вместо замка зажигания поставить кнопку. Это можно осуществить своими руками, экономя на услугах дорогих специалистов.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания.
При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт.
В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

Основные плюсы использования реле в цепи питания стартера:

Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше.
- Реле можно всегда заменить
- Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля.
Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам.
С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета - именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку - она вышла из строя примерно через пол года.

Антивандальная хромированная металлическая кнопка рассчитанная на большие токи

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться - отметить как массу (или минус), так как они все замкнуты на корпус.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.

Если вы нашли этот контакт, нужно проверить как работает система.

Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

Проверьте еще раз тот провод который вы нашли:

* проверьте что бы он не звонился с массой, не был закорочен с корпусом,

* проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.

На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Как ни странно абсолютно без разницы куда подключать + (плюс) а куда - (минус) на контактах катушки реле - она в любом случае притягивает нужный контакт и соединяет магистраль.

Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

Именно эти два провода
- минус (масса)
- второй контакт катушки
необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

Реле лучше всего разместить в том месте где вам удобно будет в последующем добраться до него для замены или проверки работы системы.

Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике.
Желаем вам удачи во всех ваших начинаниях.

Во всех автомобилях, выпускаемых АвтоВазом, предусмотрена только одна система зажигания — при помощи поворота ключа. При этом, многие мировые производители все чаще устанавливают вместо этого кнопку пуска, позволяющую одним нажатием запускать и останавливать двигатель (особенно часто этот вариант встречается на автомашинах высокого класса).

Именно поэтому некоторые автомобилисты (особенно любители тюнинговать свой автомобиль) задумываются над тем, может ли быть установлена кнопка старт стоп на ваз 2114? Сразу отметим, что установить пусковую кнопку можно на любой автомобиль. А вот как это правильно сделать — расскажем ниже.

Установка кнопки пуска и ее особенности

Перед тем, как начать разговор о монтировании всей системы, стоит отметить, что существует два основных пути, по которым можно пойти: приобрести готовый комплект и поставить его или же собрать все своими руками.

Самый простой вариант — первый. Он позволяет установить кнопку даже при минимальных навыках. Приобрести такой комплект запуска двигателя можно во многих интернет-магазинах, но лучше всего — заказать напрямую с Китая (например, с Али — его стоимость там около 30-40 долларов). Иногда подобный товар встречается и в автомагазинах, но довольно редко.

Приобретать самую дешевую систему пуска двигателя кнопкой — не рекомендуется, поскольку она имеет низкое качество изготовления и может быстро выйти из строя. Лучше выбирать товар из средней ценовой категории.

Устанавливать систему можно двумя способами — либо в машине будет стоять только кнопка старт стоп ваз 2114 либо останется еще и родное зажигание с ключом. Первый вариант — намного предпочтительней, да и проще — замок зажигания просто вынимается и на его место вставляется пусковая кнопка. Как правильно соединить ее с электронной системой — указывается на прилагающейся к ней инструкции.

Именно по этой причине давать какие-то точные рекомендации по подключению — невозможно. Для каждой пусковой кнопки она индивидуальна (некоторые из них могут иметь подключение к сигнализации и другим электронным система, а некоторые — нет). Поэтому самый главный совет — четко следовать прилагаемой инструкции.

Приобретая копку на китайских онлайн-маркетах, важно внимательно изучить ее описание и название. Желательно, чтобы в нем присутствовали словосочетания car alarm и centrallock — это позволит соединить зажигание с сигнализацией и центральным замком.

Работает вновь установленная система в следующем порядке:

• первое нажатие кнопки — включение электропитания без пуска двигателя;
• второе нажатие — включение зажигания;
• третье — выключение зажигания;
• первое нажатие с одновременным нажатием на педаль тормоза — запуск двигателя.

Кнопка пуска своими руками

Если вы желаете сэкономить или просто хотите сделать пусковую кнопку самостоятельно, то можно воспользоваться следующим способом.

Для начала потребуется приобрести:

• кнопку пуска/остановки (engine start/stop) — ее стоимость составляет около 5 долларов;
• реле с четырьмя контактами, нормально разомкнутое;
• реле с пятью контактами, нормально замкнутое;
• реле для противотуманных фар (задних);
• клеммы и провода.

Сначала производим подключение реле противотуманок следующим образом:

1. 1 контакт — подключаем к «плюсу» аккумулятора.
2. 2 контакт — не подключаем никуда (поскольку он имеет перемычку с первым контактом).
3. 3 контакт — подключаем к массе.
4. 4 контакт — подключаем к голубому проводу колодки зажигания.
5. 5 контакт — подключаем к пусковой кнопке.
6. 6 контакт — не подключаем никуда.

Дальнейшая установка кнопки старт стоп на ваз 2114 ведется по следующей схеме:

Как видим, самодельная кнопка пуска/старта имеет три точки соединения с системой:

• с концевым выключателем педали тормоза;
• с проводом блокировки стартера, выключающего его после запуска мотора;
• с колодкой зажигания.

Подключенная таким образом кнопка будет работать в следующем режиме: если двигатель выключен и зажата педаль тормоза, то первое нажатие запускает двигатель, а второе выключает двигатель. При отпущенной педали тормоза и выключенном двигателе первое нажатие включает систему зажигания, а второе — отключает ее. При заведенном моторе нажатие на кнопку приводит к его выключению.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

Решил еще раз поговорить о кнопке, с помощью которой можно заводить двигатель, не используя замок зажигания. То есть, он используется, но только для того, что бы включить зажигание. А вот непосредственно для того, что бы прокрутить стартер до того момента, как двигатель заведется и служит предлагаемая схема.

У некоторых возникнет вопрос – зачем это нужно? Ответов может быть несколько, во-первых, все-таки это, по мнению многих людей (и я в том числе), делает автомобиль более эстетичным что ли, приятно смотреть на красивую кнопку с подсветкой, установленную в авто собственными руками. Приятно заводить авто помощью кнопки, а не ключом, никогда не передержишь стартер, все происходит автоматически, с того момента, как нажал кнопку. Ну и практический момент, когда у многих владельцев подержанных иномарок ломается замок зажигания, мало того, что стоит он весьма не дешево, так на некоторые модели авто его еще и достать проблематично.

Итак, перейдем к схемам. Первая – более известная в интернете, очень простая, реализована автором в своем авто и показала отличную работу:

Кнопка тут может использоваться и без фиксации, но тогда ее нужно будет удерживать до тех пор, пока не заведется двигатель. Быстро отпускать ее при этом не обязательно, так как реле все равно обесточится сразу же после того, как двигатель заведется.

Лампа в панели приборов – это контрольная лампа заряда аккумулятора. Втягивающее реле для простоты не показано, изображен только стартер, конечно же, подключаем вывод контактной группы Rel1 к втягивающему реле. Переключатель S1 необходим для того, что бы незадачливый водитель, забыв про кнопку в своем авто не въехал во впереди стоящий автомобиль или еще куда при включении зажигания, если оставил включенной кнопку запуска (ведь она у нас с фиксацией). Вместо него может быть использован датчик нейтральной передачи, контакты которого разомкнуты, если включена хотя бы одна передача.

Вторая, более интересная схема так же реализована автором, проверена, но в автомобиль еще не устанавливал, пока нет времени.

В этой схеме кнопку удерживать совершенно необязательно (хотя и можно), достаточно просто нажать ее и сразу же отпустить. Итак, ставим нейтральную передачу (или выжимаем сцепление) – переключатель S2 замыкает свои контакты и питание подается на схему.

Теперь, если кратковременно нажать кнопку S1, сработает триггер D.FF1, на выводе 1 появится логическая единица, транзистор VТ1 откроется и подаст корпус на нижний по схеме вывод Rel.1, которое сработает и, в свою очередь подаст плюс на втягивающее реле стартера (на этой схеме так же не показано втягивающее реле, изображен лишь стартер).

Транзистор будет открыт, пока не заведется двигатель. Как только двигатель запустится – на выходе генератора тут же появится +12в., лампа зарядки в приборной панели погаснет, а схема обесточится. Транзистор Т1 закроется и обесточит втягивающее реле, а оно обесточит стартер.

На фото присутствуют транзистор кт502 и реле, которых нет в схеме, просто я, на всякий случай, решил задействовать второй триггер микросхемы, ведь он все равно там есть, вдруг для чего-нибудь пригодится.

В заключении скажу, что ток, потребляемый втягивающим реле тоже весьма не малой величины, поэтому вывод переключателя S1 в первой схеме и S2 во второй нужно подключать к тому контакту замка зажигания, который при повороте ключа в положение «старт двигателя» соединяется с контактом, который идет на втягивающее реле стартера или с любым другим, но достаточно мощным «плюсом». Вот, пожалуй, и все, спасибо за внимание и удачи в модернизации ваших автомобилей.

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания. Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль. Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Как работает кнопка запуска двигателя

Принцип работы системы следующий: водитель отключает сигнализацию, занимает положение за рулем, нажимает педаль тормоза и кнопку Start-Stop. Кнопка подключена к стартеру, который, в свою очередь, запускает двигатель. Для остановки двигателя надо также нажать педаль тормоза и кнопку.

Преимущества и недостатки системы «Старт-Стоп»

Start-Stop Engine – это далеко не новая разработка специалистов. Хотя система постоянно совершенствуется, специалистам пока не удалось уладить нюансы, связанные с определенными «минусами» этой функции. Конечно, каждый водитель должен сам всё взвесить и проанализировать, нужна ли ему кнопка запуска двигателя.

Преимущества:

• запуск мотора осуществляется легким кликом;
• установка кнопки «Старт-Стоп» вместо замка зажигания возможна в любом подходящем месте;
• не нужно носить ключ зажигания;
• дополнительная защита от злоумышленников (аналог иммобилайзера).

Недостатки:

• для запуска двигателя необходимо нажимать педаль тормоза, к этому надо привыкнуть, у начинающих водителей могут быть определенные трудности;
• необходимость доработки при использовании сигнализации с автозапуском;
• необходимость демонтажа штатного блокиратора рулевого колеса или постоянного нахождения ключа в замке зажигания;
• установка защитной сигнализации на автомобиль с кнопкой запуска двигателя требует дополнительных манипуляций и отличается более высокой стоимостью.

Методы установки и подключения кнопки

Обычно используются следующие схемы подключения кнопки «Старт-Стоп»:

1. С ключом зажигания или без него. При выборе этого варианта ключ используется для включения зажигания. А вот запуск мотора осуществляется уже с помощью кнопки. Второй метод предполагает полный демонтаж замка зажигания. Включение зажигания и запуск силового агрегата осуществляется без использования ключа.
2. Включение зажигания. Возможен вариант, в котором нажатие кнопки включает зажигание или же вариант с включением зажигания одновременно с активацией стартера.
3. Однократное или продолжительное нажатие. При использовании первого способа однократное нажатие приведет к вращению стартера до запуска двигателя. А второй метод предполагает вращение стартера до тех пор, пока вы не отпустите кнопку.

Примечательно, что все эти варианты можно комбинировать друг с другом, поскольку предпочтения у каждого свои. В большинстве случаев установка устройства не требует особых навыков. Всё интуитивно понятно, необходимо лишь разобраться в представленной производителем схеме подключения и придерживаться инструкции.

Сборка и установка системы запуска двигателя с кнопки

Первый этап – подготовка места для монтажа кнопки Start-Stop Engine. Некоторые автолюбители предпочитают установку механизма вместо штатного замка зажигания, другие монтируют деталь на передней панели или с другой стороны рулевой колонки. Если вы намерены оставить замок зажигания на штатном месте, советуем замаскировать его подходящей крышечкой. Не забывайте о том, что кнопка обычно имеет светодиодную подсветку, поэтому лучше монтировать её так, чтобы она не слепила вас в тёмное время суток.

Сначала мы рассмотрим схему установки кнопки «Старт-Стоп», изготовленную своими руками, на автомобиль ВАЗ. По сути, это простейший вариант системы со следующим принципом работы:

1. Первое нажатие педали тормоза и нажатие кнопки приводит к запуску двигателя.
2. Второе нажатие приводит к выключению двигателя.

Необходимые инструменты и расходные материалы:

• кнопка Start-Stop без фиксатора;
• три реле с четырьмя контактами открытого типа;
• одно реле с пятью контактами закрытого типа;
• реле задних «противотуманок»;
• клеммы и провода с изоляцией;
• клещи или компактные плоскогубцы для обжима проводов.

Схема подключения кнопки «Старт-Стоп»:

• рабочий «плюсовой» контакт реле подключаем к +12В АКБ (коричневый провод);
• разрешающий «плюсовой» контакт реле также подключаем к «плюсовой» клемме батареи;
• общий «минус» соединяем с «массой»;
• рабочий контакт нагрузочного реле соединяем с +12В с помощью голубого провода (питание подаётся после включения зажигания);
• сигнал управления «минус» соединяем с кнопкой запуска мотора;
• разрешающий сигнал «плюс» не используется.

Такой вариант установки предусматривает следующие точки подключения:

• разъем замка зажигания;
• провод управления;
• концевик («лягушка») педали тормоза.

Этот способ подключения отключает стартер после запуска двигателя.

Мы рассмотрели вариант применения кнопки на автомобиле ВАЗ, но на других транспортных средствах схема практически идентичная. Необходимо понимать, что цвета проводов могут отличаться.

Очень часто проблемы возникают в подключении проводов оранжевого цвета, которых бывает несколько. Обычно парные связаны с зажиганием, они идут на «+», а тонкий оранжевый провод подключается в концевику педали тормоза.

Ещё одна трудность – фиолетовый провод, его надо подключить к топливному насосу. Красный подключается к «-» аккумулятора, а провод чёрного цвета – к +12В. Синий провод идёт к сигнализации, подключается к «+». Провод желтого цвета подключается к стартеру.

Установка кнопки «Старт-Стоп» с Алиэкспресс

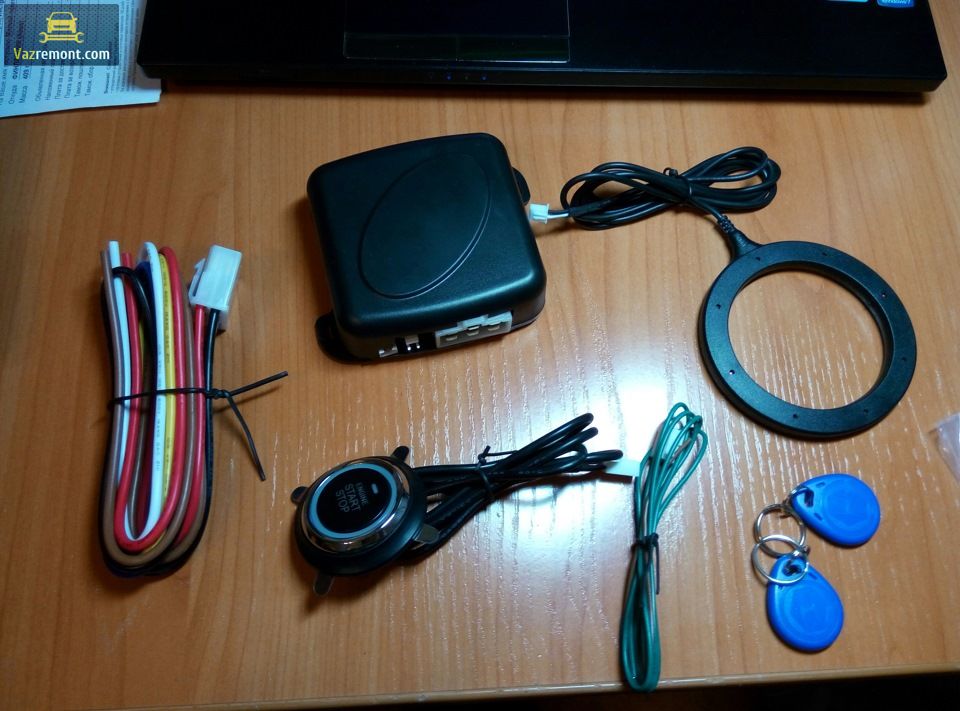

В большинстве случаев наиболее целесообразной будет покупка готового установочного комплекта. Обычно он состоит из самой кнопки, блока управления, считывающего устройства, брелков и набора проводов. Стоимость этого набора в популярном китайском интернет-магазине «Алиэкспресс» составляет около 25 долларов. Именно там обычно происходит покупка установочного комплекта для запуска двигателя кнопкой.

Схемы подключения кнопки (на русском и английском)

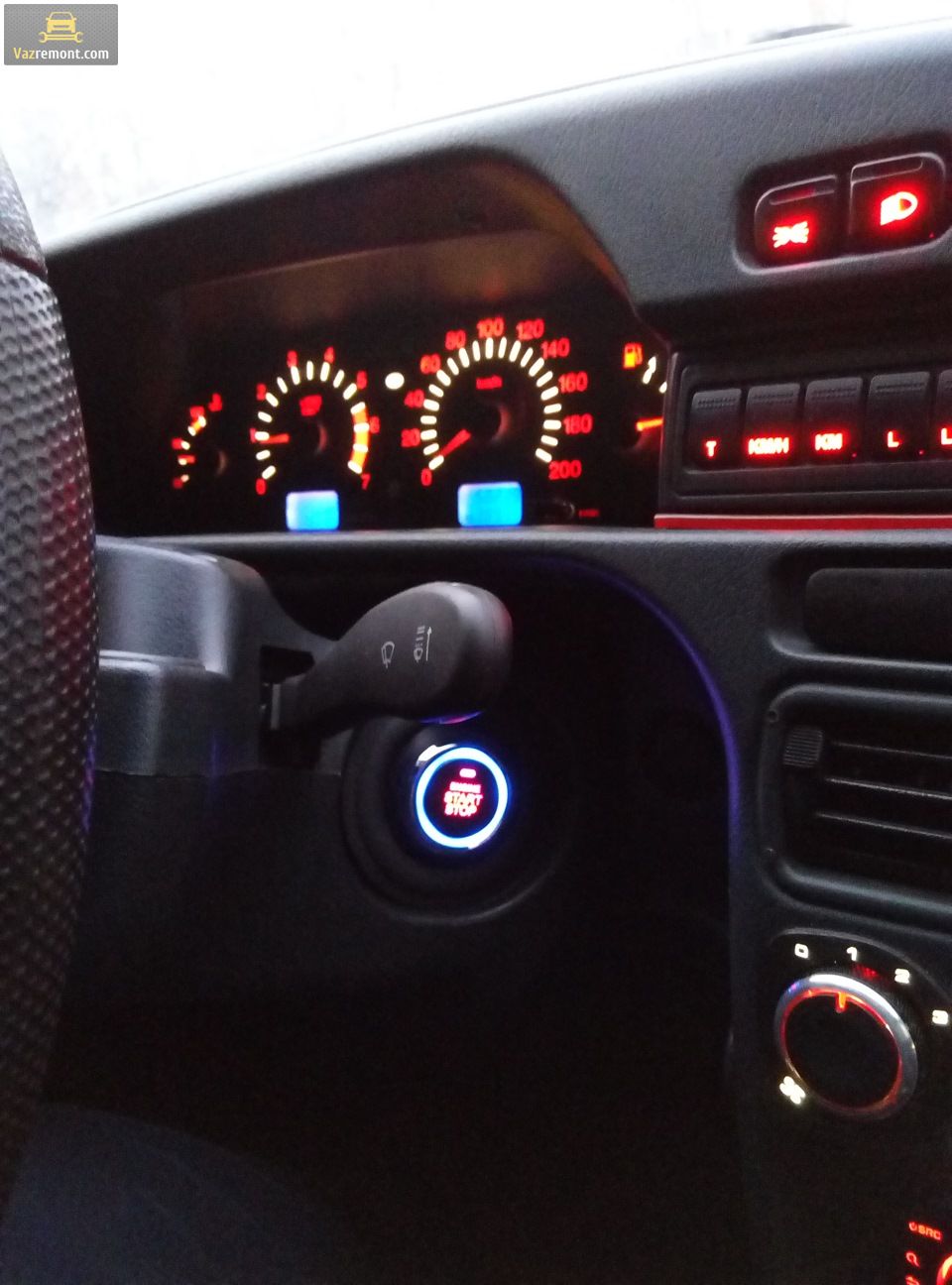

Мы рассмотрим процедуру установки устройства на автомобиль ВАЗ («Лада Калина») с сохранением возможности использования штатного замка зажигания. В этом случае отсутствует только блокировка рулевого колеса. При выходе из строя кнопочного механизма, его можно будет отключить, подключить штатный разъем замка зажигания и запустить двигатель с помощью ключа. Для сохранения такой возможности рекомендуется приобрести колодку с проводами контактной группы замка зажигания.

Последовательность установки и подключения:

Проверка работы системы:

• изначально кнопка находится в неактивном состоянии;
• для разблокирования необходимо поднести брелок из комплекта к считывателю (должен прозвучать двойной сигнал);
• если на протяжении 15 секунд нажатий кнопки не будет, произойдёт автоматическая блокировка (прозвучит одиночный сигнал);
• после разблокирования первое нажатие включает ACC (в нашей ситуации не используется), второе нажатие включает зажигание, третье – выключает систему (если предварительно не нажать педаль тормоза);
• при нажатой педали тормоза третье нажатие кнопки запустит двигатель;
• возможен быстрый запуск двигателя – необходимо нажать педаль тормоза и просто подержать кнопку в течение 1-3 секунд до запуска силового агрегата;
• для остановки двигателя необходимо нажать педаль тормоза и нажать кнопку.

Видео – пример установки «Старт-Стоп» на ВАЗ-1117 («Лада Калина»)

Вопрос безопасности автомобиля

Нередко водителям нравится эта система, но они не торопятся устанавливать её, переживая по поводу защиты автомобиля от угона. На самом деле в этом плане всё продумано – вы не сможете запустить двигатель без брелка.

Кнопка Start-Stop Engine – достаточно интересная функция, которую наиболее часто внедряют в своих автомобилях любители тюнинга.
