Благодаря значкам на приборной панели водитель всегда может знать, в каком состоянии находятся узлы и агрегаты в его машине. Но для того, чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели приборов автомобиля ВАЗ 2110. Подробнее об этом мы расскажем ниже.

[ Скрыть ]

Устройство панели приборов

Что делать, если не горит и не работает щиток приборов? Как производится тюнинг панели приборов и как она должна разбираться в случае необходимости? В первую очередь, давайте разберем ее устройство.

Комбинация приборов автомобиля включает в себя следующие элементы:

  • тахометр, позволяющий следить за количеством оборотов ДВС;
  • спидометр, демонстрирующий скорость передвижения;
  • контроллер уровня топлива в баке;
  • контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
  • контрольные индикаторы, которых должно быть 12;
  • диодные индикаторы подвески панели приборов ВАЗ 2110;
  • резервный разъем, в который осуществляется включение контрольной лампочки;
  • несколько колодок для подключения кабелей.

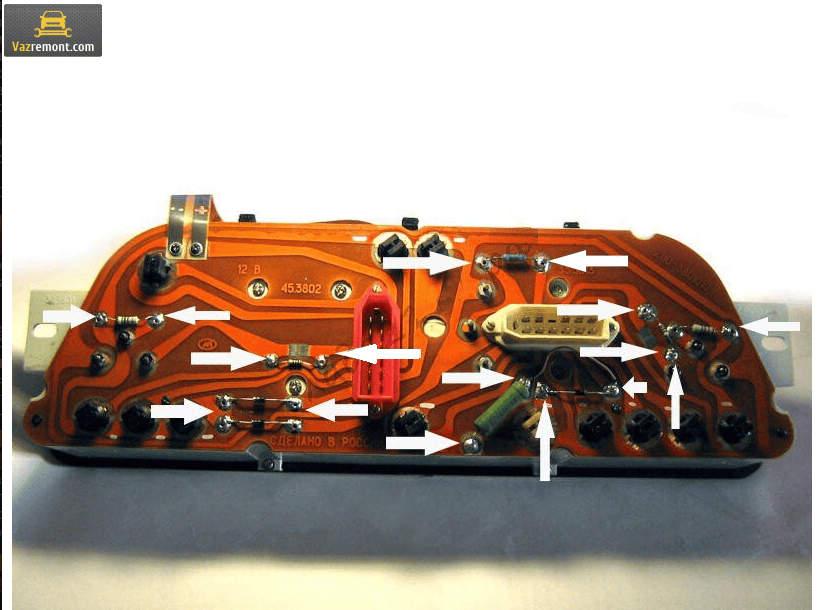

Следует отметить, что колодка красного цвета на электросхеме маркируется символами Х2, а белого — символами Х1, так что перепутать эти элементы не получится. Если говорить непосредственно о контрольном щитке «десятки», то в этих автомобилях применяется несколько типов приборных панелей, расположенных на торпеде. В этом случае большинство зависит от года выпуска транспортного средства — машина может быть оборудована либо старой, либо новой версией приборки.

  1. Одна из особенностей старого щитка — в нем все приборы установлены симметрично.
  2. В контрольном щитке нового образца несколько указателей — температуры силового агрегата и уровня бензина — находятся с небольшим смещением вправо.

Если не работают приборы, перестают гореть лампочки, часто единственным выходом является необходимость разобрать панели. На практике те или иные компоненты вполне могут отказать работать, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как произвести ремонт панели приборов ВАЗ 2110, рекомендуем ознакомиться с распиновкой щитка. Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие используются предохранительные элементы и т.д.

В принципе, «прочитать» разобранный щиток — это не проблема, тем более, что вся необходимая информация казана в сервисном мануале по эксплуатации транспортного средства. Если у вас под рукой будет такая книга и машина, а также желание, вы без помощи электрика сможете справить любые проблемы в работе контрольного щитка.

Распространенные неисправности и способы их устранения

Контрольная панель может переставать работать по нескольким причинам.

Как правило, снятие панели приборов осуществляется при таких неисправностях:

  1. Перестала работать подсветка на контрольном щитке «десятки». В этом случае необходимо произвести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Перестать работать щиток мог просто из-за сгорания предохранительных элементов, либо же лампы могли выйти из строя из-за износа, нередко причиной является короткое замыкание. В принципе, как показывает практика, причин более, чем достаточно, так что иногда без тестера выявить и решить проблему бывает очень проблематично.
  2. Одной из наиболее серьезных проблем, по которой разбираемый прибор, возможно, придется заменить — это полный выход из строя. Если случился отказ системы, а щитке перестают работать все без исключения датчики и указатели, стрелки контроллеров падают вниз, а лампочки попросту не зажигаются. Чтобы ликвидировать проблему, необходимо в первую очередь произвести диагностику предохранительного компонента под номером 15, он маркируется как F6 и располагается эта деталь в блоке предохранителей. Если данный компонент выгорел, то данная неисправность решается просто — путем его замены на новый. Однако, для начала необходимо точно разобраться, какова причина его перегорания. Сначала следует найти и ликвидировать причину, только потом устанавливать новый элемент. Как правило, причиной перегорания предохранителя служит замыкание бортовой сети.
  3. Стрелки стали самопроизвольно передвигаться вниз и вверх. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого контакта массы. Во-первых, массовый провод подводится к перегородке, предназначенной для разделения салона и моторного отсека. Если вам нужно добраться до него, потребуется демонтировать аудио-систему из места установки, качество фиксации ее необходимо проверить.
    Во-вторых, довольно часто при монтаже массу убирают в другое место, чтобы к ней был более удобный доступ. Так что если у вас есть противоугонная система, а под автомагнитолой провод отсутствует, попробуйте поискать его под обшивкой салона, в частности, рядом с левой ногой автомобилиста.
    В-третьих, провод массы мог быть испорчен в ходе монтажа новой автомобильной магнитолы. Когда происходит подключение минусового провода, провод масс необходимо открутить. Далее, осуществляется его обратный монтаж, однако, как показывает практика, зачастую он менее надежный, чем был изначально. В результате вибраций, который возникают во время езды, движения по неровной дороге, в том числе ямам и кочкам, со временем крепление начинает слабеть. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности контрольного щитка. Так что вам в первую очередь необходимо надежно зафиксировать проводок, так как это в дальнейшем может принести определенные трудности.
  4. Неисправности, связанные с работой самой приборки. Если необходимо качественно проверить, все ли с этим устройством нормально, демонтируйте его максимально из места установки, но для этого не отключайте провода, которые его питают. Сначала производится диагностика белого провода маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также произвести диагностику наличия напряжения на, 9 и 10 контактах. Если система работает должным образом, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт. Рекомендуем также проверить заднюю сторону приборной панели — все токопроводящие дорожки на ней должны быть целыми.
  5. Как показывает практика, проблема неработоспособности контрольного щитка нередко обусловлена выходом из строя самого прикуривателя. Все потому, что многие автолюбители практикуют подключение различных электронных девайсов и гаджетов в это гнездо для различных функций. К примеру, это может быть зарядка для мобильного телефона, планшета, также от пркиуривателя может питаться видеорегистратор, детектор-антирадар, GPS-навигатор и прочие девайсы. Поскольку устройства такого типа потребляют большой объем тока, устройства нередко выводят из строя именно сам прикуриватель, также часто может случаться проблема выгорания предохранительного элемента F19. Соответственно, контрольный щиток либо полностью отключается, либо продолжает функционировать, только некорректно. В том случае, если предохранитель рабочий, можно попробовать разъединить колодку пикуривательного гнезда. Если эти действия не дали никаких результатов, то просто произведите замену предохранительного устройства.
  6. Тюнинг приборной панели ВАЗ 2110 нередко является причиной ее нарботоспособности. Возможно, новый щиток был установлен некорректно, поэтому теперь он не работает. Или при монтаже приборке были подключены не все провода, также они могли просто перегнуться. Если проблема заключается в проводах, то решить проблему позволит их замена (автор видео — LedStyle70).

По факту большая часть неисправностей, которая связана с функционированием контрольного щитка, зачастую решается самостоятельно в домашних условиях. Особенно, когда речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно кое-что учитывать. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть вы заплатите деньги, зато будете уверены, что все будет сделано правильно.

Извините, в настоящее время нет доступных опросов.

Видео «Как производится установка светодиодных ламп в приборку»

Подробнее о том, как своими силами установить диодные лампочки в контрольный щиток, узнайте из видео ниже (автор ролика — Алексей Липатов).

1 – сопло обдува стекла передней двери.

2 – боковые сопла системы вентиляции и отопления салона.

3 – крышка вещевого ящика. Для доступа к вещевому ящику нажмите по направлению стрелки ручку замка.

4 – часы.

5 – блок индикации бортовой системы контроля.

6 – крышка гнезда магнитолы.

7 – прикуриватель. Для использования нажмите на патрон до фиксированного положения. Примерно через 20 с. патрон автоматически возвращается в исходное положение, готовый к применению.

8 – передняя пепельница.

9 – облицовка тоннеля пола.

10 – блоки управления.

11 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите кнопку на торце рукоятки рычага. В случае крайней необходимости стояночный тормоз можно применить во время движения для притормаживания автомобиля либо использовать его одновременно с рабочими тормозами.

12 – рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач.

13 – педаль акселератора.

14 – патрон подключения переносной лампы.

15 – педаль тормоза.

16 – педаль сцепления.

17 – выключатель зажигания.

18 – рукоятка регулировки наклона рулевой колонки. Для установки рулевой колонки в удобное для управления положение отпустите рукоятку вниз и после выбора оптимального наклона верните рукоятку в крайнее верхнее (исходное) положение.

19 – ручка привода замка капота.

20 – выключатель звукового сигнала.

21 – крышка монтажного блока.

22 – выключатель привода замка багажника (двери задка). Устанавливается на часть выпускаемых автомобилей. Для открытия крышки багажника (двери задка) нажмите на кнопку.

23 – кнопка замка монтажного блока.

24 – гидрокорректор фар. Устройство, позволяющее корректировать угол наклона пучка света фар в зависимости от загрузки автомобиля таким образом, чтобы не ослеплялись водители встречного транспорта.

25 – рычаг переключателя указателей поворота и света фар.

26 – переключатель наружного освещения. При нажатии на клавишу до первого фиксированного положения включаются габаритные огни и фонари освещения заднего номерного знака, а до второго – дополнительно ставятся под напряжение цепи фар.

27 – выключатель передних противотуманных фар. Устанавливается на автомобиле, укомплектованном противотуманными фарами, включение и выключение которых осуществляется нажатием на клавишу.

28 – контрольная лампа включения противотуманных фар загорается при включении противотуманных фар.

29 – комбинация приборов.

30 – контрольная лампа включения заднего противотуманного света загорается при включении задних противотуманных огней.

31 – выключатель заднего противотуманного света. Лампы противотуманного света в задних фонарях включаются нажатием на клавишу в условиях ограниченной видимости и выключаются при повторном нажатии.

32 – контрольная лампа обогрева заднего стекла загорается при включении обогрева заднего стекла.

33 – выключатель обогрева заднего стекла. Включение и выключение обогрева стекла производится последовательным нажатием на клавишу.

34 – регулятор освещения приборов. Вращением рукоятки регулируется яркость освещения приборов и подсветка символов.

35 – датчик–сигнализатор иммобилизатора. Устанавливается на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

36 – рычаг переключателя очистителей и омывателей стекол.

37 – центральные сопла системы вентиляции и отопления салона.

38 – выключатель рециркуляции.

39 – выключатель кондиционера.

40 – рычаг управления заслонками системы отопления. На части выпускаемых автомобилей перемещение рычага осуществляется в горизонтальной плоскости.

41 – контроллер системы автоматического управления отоплением.

42 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. Повторным нажатием – аварийная сигнализация отключается.

43 – выключатель очистителей и омывателей фар. Устанавливается на автомобиле, если он укомплектован очистителями и омывателем фар. Фароомыв и фароочистка включаются нажатием на кнопку при включенном свете фар.

44 – сопло обдува ветрового стекла.

Комбинация приборов

Рис. 1–5. Комбинация приборов

Комбинация приборов, устанавливаемая на автомобиль, показана на рисунке 1–5 .

1 – контрольная лампа включения стояночного тормоза загорается красным светом при включении стояночного тормоза.

2 – контрольная лампа недостаточного давления масла загорается красным светом, если давление в системе смазки двигателя недостаточное.

3 – резервная контрольная лампа.

4 – контрольная лампа включения габаритного света загорается зеленым светом при включении наружного освещения.

5 – указатель температуры охлаждающей жидкости. При переходе стрелки в красную зону шкалы проверьте работу электровентилятора системы охлаждения и термостата.

6 – тахометр. Желтая зона шкалы обозначает режим работы двигателя с высокой частотой вращения коленчатого вала, красная зона – опасные для двигателя режимы.

7 – контрольная лампа включения указателей поворота по левому борту загорается зеленым мигающим светом при включении левого поворота.

8 – контрольная лампа включения указателей поворота по правому борту загорается зеленым мигающим светом при включении правого поворота.

9 – спидометр.

10 – суммирующий счетчик пройденного пути.

11 – контрольная лампа резерва топлива загорается оранжевым светом, если в топливном баке осталось 4–6,5 л бензина.

12 – указатель уровня топлива.

13 – контрольная лампа включения дальнего света загорается синим светом при включении дальнего света фар.

14 – контрольная лампа включения аварийной сигнализации.

15 – контрольная лампа сигнализации аварийного состояния рабочей тормозной системы загорается красным светом при понижении уровня жидкости в бачке гидропривода тормозов ниже метки «MIN».

16 – кнопка установки на ноль суточного счетчика пройденного пути. Показания счетчика сбрасываются нажатием на кнопку.

17 – суточный счетчик пройденного пути.

18 – контрольная лампа «CHECK ENGINE» (проверьте двигатель). Подключается на автомобилях с системой впрыска топлива. Кратковременное загорание лампы оранжевым цветом при включении зажигания свидетельствует о самотестировании системы. Во всех других случаях загорание лампы постоянным светом или в мигающем режиме указывает на возникновение неисправности в системе, устранение которой необходимо проводить только на предприятиях технического обслуживания.

19 – контрольная лампа заряда аккумуляторной батареи загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полнакала при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи заряда, а возможно самого генератора.

На часть выпускаемых автомобилей устанавливается комбинация приборов с цифровым жидкокристаллическим индикатором пробега, верхняя строчка которого показывает общий пробег, а нижняя – суточный.

Часы

На автомобилях базовой комплектации устанавливаются кварцевые часы 1–6 . Для установки нового значения времени оттяните рукоятку 7 и вращайте ее по часовой стрелке. Если рукоятка расположена на поле циферблата, то для установки стрелок рукоятку следует нажать.

На часть выпускаемых автомобилей устанавливаются электронные часы, в которых установка времени осуществляется последовательным нажатием на кнопки 3 и 4. Обнуление показаний минут с целью привязки к радиосигналам точного времени производится нажатием на кнопку 2. Окно фоторезистора 5 в зависимости от освещенности автоматически устанавливает яркость светового индикатора 1.

Маршрутный компьютер

Рис. 1–7. Маршрутный компьютер

Маршрутный компьютер, показанный на рисунке 1–7 , устанавливается на автомобилях вместо часов и предназначен для индикации следующих параметров движения: времени с начала поездки, расхода топлива, средней скорости движения, прогноза пробега на остатке топлива, а также температуры воздуха вне автомобиля. Кроме того, в компьютер заложены дополнительные функции: часы и будильник.

Маршрутный компьютер имеет цифровой дисплей 7 и шесть кнопок управления, функциональные возможности которых описаны ниже.

1 – кнопка выбора группы функций «время».

– текущее время;

– будильник (если он установлен Вами заранее);

– общее время поездки.

2 – кнопка выбора группы функций «топливо». Последовательным нажатием на кнопку цифровой дисплей поочередно высвечивает:

– мгновенный расход топлива в л/100 км (или л/ч);

– средний расход топлива в л/100 км (или л/ч);

– суммарный расход топлива в литрах.

3 – кнопка выбора группы функций «путь». Последовательным нажатием на кнопку цифровой дисплей поочередно высвечивает:

– среднюю скорость поездки в км/ч;

– пробег на остатке топлива в км (при остатке топлива на 50 км пробега раздается звуковой сигнал);

– температуру вне автомобиля в оС.

4 – кнопка сброса показаний. При нажатии на кнопку перед поездкой происходит сброс (обнуление) накопленных значений пути, времени, расхода.

5 – кнопка выбора. Одиночное нажатие на кнопку после вывода на дисплей функции, которую необходимо откорректировать, переводит маршрутный компьютер в режим «установка» и осуществляет выбор устанавливаемого разряда. При двойном нажатии на кнопку в течение 1 сек происходит включение/выключение сигнализации этой функции и выход из режима коррекции.

6 – кнопка коррекции. Осуществляет изменение значения в установленном разряде. При одиночном нажатии на кнопку значение увеличивается на единицу, при ее удержании более 1 сек увеличение происходит в мигающем режиме. При двойном нажатии на кнопку в течении 1 сек с последующим удержанием происходит уменьшение в мигающем режиме значения в установленном разряде.

Блок индикации бортовой системы контроля

Блок индикации бортовой системы контроля (рис. 1–8) информирует о состоянии узлов и систем автомобиля посредством сигнализаторов.

1 – сигнализатор недостаточного уровня масла в картере двигателя загорается оранжевым светом при понижении уровня масла в картере двигателя ниже метки «MIN» указателя. Перед доливкой масла проверьте, не произошла ли утечка масла из-за потери герметичности системы смазки.

2 – сигнализатор незакрытой левой передней двери загорается красным светом при незакрытой левой передней двери.

3 – сигнализатор незакрытой правой передней двери загорается красным светом при незакрытой правой передней двери.

4 – сигнализатор неисправности ламп стоп–сигнала и габаритных огней загорается оранжевым светом, если неисправна одна из ламп стоп–сигнала или габаритных огней.

5 – сигнализатор износа накладок колодок передних тормозов загорается оранжевым светом, если толщина накладок уменьшилась до 1,5 мм.

6 – сигнализатор незастегнутых ремней безопасности загорается красным светом при непристегнутых ремнях безопасности водителем.

7 – сигнализатор незакрытой правой задней двери загорается красным светом при незакрытой правой задней двери.

8 – сигнализатор незакрытой левой задней двери загорается красным светом при незакрытой левой задней двери.

9 – сигнализатор недостаточного уровня охлаждающей жидкости в расширительном бачке загорается оранжевым светом при понижении уровня охлаждающей жидкости в расширительном бачке на холодном двигателе ниже допустимого предела. Перед доливкой жидкости в расширительный бачок проверьте герметичность системы охлаждения.

10 – сигнализатор недостаточного уровня омывающей жидкости в бачке загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости.

Блок может находиться в следующих режимах:

– выключен;

– режим ожидания;

– предвыездной контроль сигнализаторов;

– контроль параметров.

Блок находится в режиме «Выключен», если ключ не вставлен в выключатель зажигания. В положении 0 («Выключено») ключа в выключателе зажигания блок переходит в «Режим ожидания». Если при этом будет открыта дверь водителя, возникнет неисправность «Забытый ключ в выключателе зажигания» и звуковой сигнализатор блока в течение 5–10 с будет подавать прерывистый сигнал. Сигнал можно прервать или закрыв дверь, или вынув ключ, или повернув ключ в выключателе зажигания в положение I («Зажигание»). В положении I ключа в выключателе зажигания блок переходит в режим «Предвыездной контроль сигнализаторов», при котором для проверки их исправности на 2–6 с включаются все световые и звуковой сигнализаторы, а затем через паузу в 1 с блок переходит в режим «Контроль параметров» и при наличии неисправности производит сигнализацию по следующему алгоритму:

– световой сигнализатор того параметра, который вышел за пределы нормы, начинает мигать в течение 5–10 с, после чего переходит в режим постоянного свечения до устранения неисправности или возвращения ключа в выключателе зажигания в положение 0 («Выключено»);

– одновременно со световым сигнализатором на 5–10 с включается звуковой сигнализатор;

– если при этом возникнет другая неисправность, то звуковая сигнализация и световая в режиме мигания начинают работать для последней неисправности, как более приоритетной, а световой сигнализатор предыдущей неисправности переходит в режим постоянного свечения.

Блоки управления

Блоками управления наружными зеркалами, электростеклоподъемниками и обогревом передних сидений (см. рис. 1–9) комплектуется часть выпускаемых автомобилей.

1 – сигнализаторы положения рычажка. Сигнализатор загорается оранжевым светом при переводе рычажка 2 вправо (положение «R») или влево (положение «L»).

2 – рычажок выбора . В крайних положениях рычажка ставится под напряжение электропривод правого или левого наружного зеркала.

3 – клавиша управления приводом зеркал. Последовательным нажатием на клавишу в направлении стрелок отрегулируйте наружные зеркала в удобное для вас положение.

4 – переключатель стеклоподъемника правой передней двери. Нажатием на верхнее или нижнее плечо клавиши можно опустить или поднять стекло на нужную величину. В среднем положении клавиши электропривод стеклоподъемника выключен. Клавиша подсвечивается, если включено наружное освещение.

5 – переключатель стеклоподъемника левой передней двери.

6 – переключатель стеклоподъемника правой задней двери.

7 – переключатель стеклоподъемника левой задней двери.

8 – сигнализаторы включения обогрева передних сидений загораются оранжевым светом при включении обогрева передних сидений.

9 – выключатель обогрева правого переднего сиденья. Обогрев сиденья включается нажатием на верхнее плечо клавиши. Терморегулятор в автоматическом режиме поддерживает температуру элементов обогрева спинки и подушки сиденья в интервале 25–31 С.

Нажатием на нижнее плечо клавиши или при выключении зажигания обогрев отключается.

Клавиша подсвечивается, если включено наружное освещение.

10 – выключатель обогрева левого переднего сиденья.

Органы управления вентиляцией и отоплением салона

Рис. 1–10. Органы управления вентиляцией и отоплением салона: 1 – сопла обдува стекла передней двери; 2 – боковые сопла системы вентиляции; 3 – рычаг привода лопаток бокового сопла; 4 – рычаг привода заслонки бокового сопла; 5 – контрольная лампа включения обогрева заднего стекла; 6 – выключатель обогрева заднего стекла; 7 – центральное сопло системы вентиляции; 8 – рычаг привода заслонки центрального сопла; 9 – рычаг привода лопаток центрального сопла; 10 – выключатель рециркуляции; 11 – рычаг управления заслонками; 12 – контроллер климатической установки; 13 – верхние сопла системы вентиляции; 14 – нижние сопла системы вентиляции; 15 – сопла обдува зоны ног задних пассажиров; 16 – указатель положения ручки управления электровентилятором; 17 – ручка управления электровентилятором; 18 – ручка задатчика температуры;19 – указатель устанавливаемой температуры; 20 – выключатель кондиционера

Автомобиль может комплектоваться отопительной или климатической установкой. В обоих случаях контроллер 12 (рис. 1–10) автоматически поддерживает заданную температуру воздуха в салоне. Для получения комфортного микроклимата ручкой 18 задатчика температуры по шкале 19 установите желаемую температуру, а ручкой 17 управления вентилятором по шкале 16 – количество подаваемого воздуха.

Рекомендуемые положения ручек в режиме отопления – «22» и «А». В положении «А» увеличенная скорость вентилятора при прогреве салона автоматически снижается при достижении заданной температуры. В крайних положениях задатчика температуры, обозначенных синей и красной кружками, обеспечивается подача соответственно холодного или горячего воздуха.

Перемещением рычага 11 управления заслонками можно направлять поток воздуха на ветровое стекло через сопло 13 и на стекла передних дверей через сопла 1, в сопла 7 и 2 панели приборов или через сопла 14 и 15 в нижнюю часть салона в зоны ног водителя и пассажиров. Центральные сопла 7 и боковые сопла 2 на панели приборов имеют рычаги 8 и 4 управления заслонками, перемещением которых можно увеличивать или уменьшать количество поступающего воздуха вплоть до полного их закрытия. Рычагами 3 и 9 можно менять направление потока воздуха.

Для размораживания ветрового стекла направьте на него максимальный поток воздуха и после прогрева салона установите ручку управления вентилятором в положение «А».

Обогрев заднего стекла при его запотевании или обмерзании включайте клавишей 6.

При комплектации автомобиля климатической установкой, если температура воздуха в салоне высокая, при работающем двигателе и закрытых окнах выключателем 20 включите кондиционер. В режиме охлаждения рекомендуемые положения ручек контроллера – «22» и «2». Для ускорения охлаждения салона и повышения эффективности работы кондиционера выключателем 10 включите рециркуляцию воздуха.

Для дополнительной вентиляции салона на автомобилях с люком крыши поворотом ручки 2 (рис. 1–11) откройте люк до первого фиксированного положения. Чтобы перевести люк во второе или третье фиксированное положение, а также закрыть его, нажмите на зеленую кнопку фиксатора 1 и ручкой 2 переведите люк в соответствующее положение.

Люк можно использовать для эвакуации водителя и пассажиров в случае дорожно–транспортного происшествия, для чего откройте люк до любого фиксированного положения, нажмите на красные клавиши разъединителей 3 и откиньте люк.

Ситуации, при которых не работает панель приборов на ВАЗ 2110, вовсе не редкость для продукта отечественного автопрома. Любой автомобиль не безгрешен, потому владельцам машин не остается ничего другого, кроме как бороться с возникающими раз за разом проблемами.

Устройство

В данном случае комбинация приборов на ВАЗ 2110 включает в себя:

  • Тахометр;
  • пидометр;
  • Указатель уровня топлива;
  • Указатель температуры охлаждающей жидкости;
  • Контрольные лампы в количестве 12 штук;
  • 6 лампочек подвески щитка приборов;
  • Резервное гнездо, предназначенное для контрольной лампы;
  • Пара колодок для подключения проводов.

Добавим обязательно, что колодка красного цвета на электрической схеме обозначается Х2, а колодка белого света отмечается как Х1. Потому перепутать уже не получится. Если вы запомните, конечно.

Что касается щитка приборов, то для модели ВАЗ 2110 используется два типа. Все зависит от года выпуска автомобиля, поскольку есть старая и обновленная версия.

  1. В старых щитках приборы располагаются симметрично.
  2. Для приборной панели нового образца характерно расположение со смещением в правую сторону двух указателей — температуры охлаждающей жидкости и уровня топлива в баке.

Прежде чем приступить к самостоятельному решению проблемы, рекомендуем ознакомиться с распиновкой панели приборов н а ВАЗ 2110. Другими словами, следует понять, куда какой проводок ведет, для чего он предназначен, какие предохранители имеются и так далее.

Все это легко узнать, воспользовавшись данными из руководства по эксплуатации. Имея под рукой столь наглядную литературу и автомобиль перед глазами, можно без помощи специалистов и особых знаний в электронике исправить характерные неисправности приборной панели.

Проблемы и их устранение

Есть несколько распространенных проблем, характерных для приборной панели модели ВАЗ 2110 отечественного производства.

  1. Не горит подсветка панели приборов на ВАЗ 2110. Проверьте контакты, состояние проводки, которая отвечает за подвеску. Могли просто перегореть предохранители, сгореть сами лампочки в результате износа, короткого замыкания. Причин на самом деле может быть много, потому решить вопрос за пару минут не всегда получится.
  2. Самая серьезная поломка для приборного щитка — это полный отказ узла. В такой ситуации перестают работать все указатели, стрелки падают вниз, контрольные лампы не зажигаются. Для устранения проблемы сначала проверьте 15 предохранитель, который обозначается F6. Найдете вы его на монтажном блоке. Если этот элемент перегорел, решить проблему простой заменой предохранителя не получится. Ищите причину, по которой он сгорел. Обычно это банальное замыкание электросети.
  3. Стрелки прыгают вниз и вверх. Тоже распространенное явление, причиной которого в большинстве случаев оказывается плохой контакт массы:
    1. Этот массовый провод идет на перегородку, которая разделяет салон и подкапотное пространство, от приборного щитка. Чтобы добраться до него, извлеките магнитолу с ее посадочного места. Проверяйте качество его крепления;
    2. Не редко при установке сигнализации массовый провод смещают в другое место для более удобного доступа. Потому если сигнализация у вас имеется, а под магнитолой провода нет, тогда ищите его за обшивкой салона возле левой ноги водителя;
    3. Массовый провод может быть испорчен при установке новой аудиосистемы. Когда подключают минус, массу откручивают, а затем часто монтируют обратно, только уже не так надежно, как это было изначально. Из-за вибраций, наездов на кочки и ямы, крепление ослабевает, контакт пропадает. Отсюда и неработающая панель. Не поленитесь качественно завернуть массовый провод, поскольку часто плохое крепление объясняется неудобством выполнения этого мероприятия.
  4. Проблема с щитком приборов. Чтобы проверить, все ли с ним хорошо, извлеките максимально с посадочного места, но при этом не отсоединяйте проводку, идущую на колодки. Проверяется провод белого цвета (Х1), который идет к первому контакту. Не лишним будет проверить напряжение на 10,9 и 6 контактах. При нормальном функционировании системы, прибор должен выдать показания около 12 вольт. Обязательно взгляните на заднюю сторону щитка, удостоверьтесь в целостности токопроводящих дорожек.
  5. Прикуриватель. Не редко панель приборов на ВАЗ 2110 выходит из строя по причине прикуривателя. Вы наверняка не являетесь исключением среди водителей, которые через это гнездо подключают всевозможные дополнительные устройства, приборы. Так многие заряжают телефон, подключают планшеты, видеорегистраторы и прочее оборудование. Потребляя большое количество тока, приборы выводят из строя прикуриватель, либо вызывают перегорание предохранителя F19. Из-за этого панель приборов отключается или некорректно работает. Если предохранитель цел, просто разъедините колодку прикуривателя. Если подобные мероприятия результата не дали, просто замените предохранитель на новый.

Как показывает практика, большинство проблем, связанных с выходом из строя приборной панели, можно решить самостоятельно. Тем более, когда речь идет о таком автомобиле как ВАЗ 2110.

Но есть важное НО. Если вы не обладаете минимальным опытом работы с электроникой, ничего не понимаете в электрике, подходить к проводам приборной панели мы вам настоятельно не рекомендуем. В таком случае обращайтесь на станции технического обслуживания, имейте дело только с опытными автомеханиками и людьми, отлично разбирающимися в автомобильной электрике.

Самосовершенствуйтесь . Возможно, в скором времени вам удастся пересесть в более дорогой, современный автомобиль. Тогда решить проблему электроники будет намного сложнее. ВАЗ 2110 — это отличный тренажер, который позволяет выполнять ремонт своими руками, разбираться в устройстве автомобиля, постигать все прелести самостоятельного ремонта. Для любого мужчины важно уметь не только водить, но и при необходимости чинить свою машину.

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Индикаторы

Приборная панель

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.

Мы знаем, что «десятка» бывает старого или нового образца. В обоих вариантах обозначения остаются идентичными, единственное различие – это расположение лампочек и их схема.

Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.

Идем слева направо:

  1. Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
  2. Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
  3. Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
  4. Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
  5. Когда работает «дальний», на панели загорается значок фары;
  6. Значок включенной лампочки – индикатор показывает включенные габариты;
  7. Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
  8. Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.

Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

Дополнительная панель

В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

  • Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
  • Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
  • Градусник над емкостью — говорит о повышенной температуре охлаждающей жидкости.
  • Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

Схема приборной панели

На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.

Распиновка

Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.

Под первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

Распиновка и схема, указанные в этой статье, являются основными. Они могут отличаться в цветовой маркировке, ведь на рынок вышло множество вариаций ВАЗ 2110. Чтобы не запутаться, рекомендуется сравнивать данные из статьи с руководством по эксплуатации, где тоже присутствует схема и распиновка.

Неисправности и ремонт

Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.


После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.

О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

В рамках одного завода интересно проследить, как эволюционировала приборная панель ВАЗ 2107, 2109, 2110, 2114; а ВАЗ 2115 уже был оснащен электронной приборной доской. А чем же могут похвастаться современные модели этого завода?

Приборная панель ВАЗ 2110 и других моделей – эволюция автомобилей

Одним из первых отечественных автомобилей является ВАЗ. Для этой модели автомобиля самым первым вариантом с электроникой была «десятка», после чего такие разработки компания стала применять на всех других модификациях авто. Приборная доска ВАЗ своим уникальна в своем роде. Кроме этого, такое устройство имеет уникальные характеристики. На первых моделях ВАЗа доска с приборами была организована снаружи, что усложняло доступ к ней, но в Ладе 14-ой модели этот нюанс был учтен – она хотя бы подсвечивалась изнутри лампами . Именно в этом автомобиле есть и немало других особенностей.

Приборная панель на автомобилях ВАЗ включает в себя примерно 19 обозначений, из которых самым важным и основным считаются, естественно, тахометр, датчик уровня топлива. Панель ВАЗ также располагает стрелочным датчиком температуры, который показывает, насколько эффективно жидкость охлаждает мотор. С отметки именно 105 градусов начинается красная шкала и заканчивается на 113, до красного, правда, лучше не дотягивать, ведь двигателю желательно не выходить за 100-градусную отметку. Тахометр является самой большой стрелочной шкалой на щитке, конечно, после спидометра.

Как правило, необходимо, чтобы нормальные обороты двигателя находились в районе до 5.5 тысячи в минутку. Следом идет красная шкала. Здесь в этот диапазон попадание стрелки не так опасно, как с датчиком температуры мотора.

Приборная панель – устройство Приоры

При выборе наиболее подходящей модели автомобиля следует не только обратить внимание на наличие разнообразных дополнительных опций, но и оценить щиток с основными показателями состояния авто. Особенно это привлекательно для поклонников ВАЗ, опробовавших уже не одно поколение этой продукции. Если рассматривается приборная панель, Приора , например, ожидаемо похожа, но и ощутимо разнится с ранними вариантами ВАЗ. Например, Приора имеет совсем другую торпеду, также на ее козырьке нет клавиш. Говоря об этом же устройстве у ВАЗа, стоит отметить, что там по краям приборной панели большие клавиши, которые особенно популярны для моделей Audi, Land Rover и Citroen.

Если посмотреть с точки зрения эргономики, то данная задумка неплохая, однако, такой вариант довольно не удобен, так как руль перекрывает индикаторы на клавишах . Приора имеет на панели следующие элементы управления: переключатель (предназначен для наружного освещения, он может занимать 3 положения), регулятор освещения приборов, который изменяет их яркость во время включенного наружного освещения, регулятор корректора света фар и выключатель задних противотуманных огней. Для того чтобы включить звуковой сигнал, необходимо нажать на правую либо левую кнопку рулевого колеса, где обязательно есть соответствующий символ.

Приборная панель: Калина – пример «умной» электроники

Для того чтобы понять, каким же образом устроена современная ВАЗовская приборная панель, Калина , как один из последних представителей продукции этого завода, послужит нам экспериментальным образцом. Для того чтобы запустить процесс диагностики этого элемента авто, необходимо нажать кнопку сброса суточного пробега и повернуть ключ зажигания. В таком случае, если все сделано верно, следует следить за стрелками. Из начального положения стрелки тахометра, спидометра и датчиков начнут перемещаться в конечное значение. Экраны информации можно переключить с помощью кнопки на рукоятки включения дворников. Тогда будет проверяться работоспособность тахометра, спидометра и датчиков.

Потом будет отображаться версия ПО, и если есть ошибки, то будут видны и все коды. Для этого необходимо узнать, что означают цифры на приборной панели. Отметим, что на Калине приборная панель похожа на такое же устройство в Гранте. Ведь они имеют не только похожие индикаторы, но и сигнализаторы. Если сравнивать щиток Калины с аналогом ранних моделей ВАЗ или Приоры, то устройство Калины имеет с ними довольно много различий. Однако все вариации этих панелей собой представляют электрическое устройство, и в зависимости от комплектации автомобилей они просто имеют разные объемы выводимой информации.
