Установка зажигания ваз 2106. Выставляем зажигание на «шестерке. Инструкция по установке бесконтактной системы

Исправная система зажигания - залог стабильной и экономной работы двигателя. Конструкция ВАЗ 2106, к сожалению, не предусматривает автоматической корректировки момента и угла зажигания. Поэтому автолюбители должны знать, как самостоятельно выставить их вручную, и сделать это правильно.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

В состав системы зажигания входят:

  • аккумуляторная батарея;
  • выключатель (замок зажигания с группой контактов);
  • двухобмоточная трансформирующая катушка;
  • трамблёр (распределитель с прерывателем контактного типа и конденсатором);
  • провода высокого напряжения;
  • свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

  • аккумулятор;
  • выключатель;
  • первичная обмотка катушки (низковольтная);
  • прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

  • вторичная обмотка катушки (высоковольтная);
  • распределитель;
  • свечи зажигания;
  • высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта - стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой - к стационарному.

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания - создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Принцип работы системы зажигания

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Основные неисправности системы зажигания ВАЗ 2106 и их причины

Сбои в системе зажигания ВАЗ 2106 случаются довольно часто. Вызваны они могут быть самыми различными причинами, но их симптомы почти всегда одинаковы:

  • невозможность запуска двигателя;
  • нестабильная работа (троение) двигателя на холостых оборотах;
  • снижение мощности двигателя;
  • увеличение расхода бензина;
  • появление детонации.

Причинами возникновения таких ситуаций могут быть:

  • выход из строя свечей зажигания (механическое повреждение, пробой, выработка ресурса);
  • несоответствие характеристик свечей (неправильные зазоры, неверное калильное число) требованиям двигателя;
  • износ токопроводящей жилы, пробой изолирующего слоя в высоковольтных проводах;
  • подгоревшие контакты и (или) бегунок трамблёра;
  • образование нагара на контактах прерывателя;
  • увеличение или уменьшение зазора между контактами прерывателя;
  • пробой конденсатора распределителя;
  • замыкание (обрыв) в обмотках бобины;
  • неисправности в группе контактов выключателя зажигания.

Диагностика неисправностей системы зажигания

В целях экономии времени и средств проверку работоспособности системы зажигания ВАЗ 2106 рекомендуется проводить в определённом порядке. Для диагностики потребуются:

  • свечной ключ на 16 с воротком;
  • головка на 36 с рукояткой;
  • мультиметр с возможностью измерения напряжения и сопротивления;
  • контрольная лампа (обычная автомобильная 12-вольтовая лампа с подсоединёнными проводами);
  • пассатижи с диэлектрическими ручками;
  • шлицевая отвёртка;
  • набор плоских щупов для измерения зазоров;
  • небольшой плоский надфиль;
  • запасная свеча зажигания (заведомо рабочая).

Проверка аккумулятора

Если двигатель совсем не запускается, то есть при повороте ключа зажигания не слышно ни щелчка реле стартера, ни звука работы самого стартера, проверку следует начать с аккумулятора. Для этого нужно включить на мультиметре режим вольтметра с диапазоном измерения 20 В и измерить напряжение на клеммах АКБ - оно не должно быть ниже 11,7 В. При меньших значениях стартер не запустится и не сможет прокрутить коленчатый вал. Как следствие, не начнут вращаться распредвал и ротор распределителя, приводящий в движение контакт прерывателя, а в катушке не будет образовываться достаточное для нормального искрообразования напряжение. Решается проблема путём зарядки аккумулятора или его замены.

Проверка выключателя

Если аккумулятор исправен и при запуске реле со стартером работают в штатном режиме, но двигатель не запускается, следует проверить выключатель зажигания. Чтобы не разбирать замок, можно просто измерить напряжение на низковольтной обмотке катушки. Для этого необходимо подключить плюсовой щуп вольтметра к выводу, обозначенному знаками «Б» или «+», а минусовой - к массе автомобиля. При включённом зажигании прибор должен показать напряжение, равное напряжению на клеммах АКБ. Если напряжения нет, следует «прозвонить» провод, идущий от контактной группы выключателя к катушке, и в случае обрыва заменить его. Если же провод целый, придётся разобрать замок зажигания и зачистить контакты выключателя или полностью заменить контактную группу.

Проверка катушки

Убедившись в том, что напряжение поступает на первичную обмотку, следует оценить работоспособность самой катушки и проверить её на предмет короткого замыкания. Делается это следующим образом.

Иногда катушка работает, но искра слишком слабая. Это означает, что вырабатываемого ей напряжения недостаточно для нормального искрообразования. В этом случае проверяют обмотки катушки на обрыв и замыкание в следующем порядке.


Если фактические значения сопротивления обмоток заметно отличаются от нормативных, катушку следует заменить. В автомобилях ВАЗ 2106 с системой зажигания контактного типа используется бобина типа Б117А.

Таблица: технические характеристики катушки зажигания типа Б117А

Проверка свечей зажигания

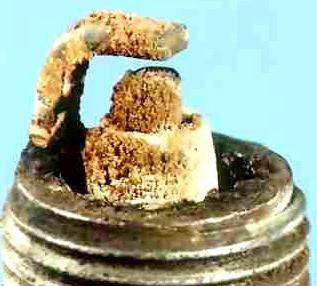

Чаще всего причиной неполадок системы зажигания являются свечи. Диагностируют свечи следующим образом.


Двигатель может работать нестабильно из-за неправильно установленного зазора между электродами свечей, величина которого измеряется с помощью набора плоских щупов. Регламентированная производителем величина зазора для ВАЗ 2106 с зажиганием контактного типа составляет 0,5–0,7 мм. Если она выходит за эти пределы, зазор можно отрегулировать подгибанием (отгибанием) бокового электрода.

Таблица: основные характеристики свечей зажигания для двигателя ВАЗ 2106

  • А17ДВ (г. Энгельс, Россия);
  • W7D (Германия, BERU);
  • L15Y (Чехия, BRISK);
  • W20EP (Япония, DENSO);
  • BP6E (Япония, NGK).

Проверка высоковольтных проводов

Сначала провода следует осмотреть на предмет повреждения изоляции и понаблюдать за ними в темноте при заведённом двигателе. При пробое любого из проводов в моторном отсеке будет заметно искрообразование. В этом случае провода нужно заменить, лучше все сразу.

При проверке проводов на износ токопроводящей жилы измеряют её сопротивление. Для этого к концам жилы подсоединяют щупы мультиметра в режиме омметра с пределом измерения 20 кОм. Исправные провода имеют сопротивление 3,5–10,0 кОм. Если результаты измерений выходят за указанные пределы, провода рекомендуется заменить. Для замены можно использовать изделия любого производителя, но лучше отдать предпочтение таким фирмам, как BOSH, TESLA, NGK.

Правила подключения высоковольтных проводов

При установке новых проводов следует быть очень внимательным и не перепутать порядок их подключения к крышке трамблёра и к свечам. Обычно провода нумеруются - на изоляции указывается номер цилиндра, на который он должен идти, но некоторые производители этого не делают. Если последовательность подключения будет нарушена, двигатель не запустится или станет работать нестабильно.

Во избежание ошибок нужно знать очерёдность работы цилиндров. Работают они в таком порядке: 1–3-4–2. На крышке трамблёра первый цилиндр обязательно обозначается соответствующей цифрой. Цилиндры нумеруются по порядку слева направо.

Провод первого цилиндра самый длинный. Он подключается к выводу «1» и идёт к свече первого слева цилиндра. Далее по часовой стрелке подключаются третий, четвёртый и второй цилиндры.

Проверка бегунка и контактов трамблёра

Диагностика системы зажигания ВАЗ 2106 предполагает обязательную проверку бегунка и контактов крышки распределителя. Если они по тем или иным причинам подгорели, мощность искры может заметно снизиться. Для диагностики не потребуется никаких инструментов. Достаточно отсоединить провода от крышки трамблёра, отстегнуть две защёлки и снять её. Если внутренние контакты или бегунок имеют незначительные следы подгорания, можно попробовать зачистить их надфилем или мелкозернистой наждачной бумагой. Если же они подгорели сильно, крышку и бегунок проще заменить.

Проверка конденсатора прерывателя

Для проверки исправности конденсатора потребуется контрольная лампа с проводами. Один провод подсоединяется к контакту «К» катушки зажигания, другой - к проводу, идущему от конденсатора на прерыватель. Затем, не запуская двигатель, включается зажигание. Если лампа загорелась, конденсатор неисправен и подлежит замене. В распределителе ВАЗ 2106 используется конденсатор ёмкостью 0,22 мкФ, рассчитанный на напряжение до 400 В.

Установка угла замкнутого состояния контактов прерывателя

Угол замкнутого состояния контактов прерывателя (УЗСК) - это, по сути, зазор между контактами прерывателя. Из-за постоянных нагрузок он со временем сбивается, что приводит к нарушению процесса искрообразования. Алгоритм регулировки УЗСК следующий:

  1. Отсоединяем высоковольтные провода от крышки трамблёра.
  2. Отстёгиваем две защёлки, фиксирующие крышку. Снимаем крышку.
  3. Шлицевой отвёрткой откручиваем два винта крепления бегунка.
  4. Снимаем бегунок.
  5. Просим помощника ключом поворачивать за храповик коленчатый вал до того момента, когда кулачок прерывателя встанет в положение, при котором контакты максимально разойдутся.
  6. Ели на контактах обнаружен нагар, удаляем его небольшим надфилем.
  7. Набором плоских щупов измеряем расстояние между контактами - оно должно составлять 0,4±0,05 мм.
  8. Если зазор не соответствует этому значению, шлицевой отвёрткой ослабляем два винта фиксации контактной стойки.
  9. Сдвигая стойку отвёрткой, добиваемся нормальной величины зазора.
  10. Затягиваем винты стойки контактов.

После настройки УЗСК всегда сбивается момент зажигания, поэтому его следует установить до начала сборки распределителя.

Видео: установка зазора между контактами прерывателя

Регулировка момента зажигания

Момент зажигания - это момент возникновения искры на электродах свечи. Он определяется углом поворота шейки коленвала по отношению к верхней мёртвой точке (ВМТ) поршня. Величина угла зажигания оказывает заметное влияние на работу двигателя. При слишком большом его значении воспламенение топлива в камере сгорания начнётся намного раньше прихода поршня в ВМТ (раннее зажигание), что может привести к детонации топливно-воздушной смеси. Если искрообразование будет запаздывать, это приведёт к снижению мощности, перегреву двигателя и увеличению расхода топлива (позднее зажигание).

Момент зажигания на ВАЗ 2106 обычно устанавливают с помощью автомобильного стробоскопа. Если же такого устройства нет, можно использовать контрольную лампу.

Установка момента зажигания с помощью стробоскопа

Для регулировки момента зажигания потребуется:

  • стробоскоп автомобильный;
  • ключ на 13;
  • кусочек мела или корректирующий карандаш для печатного текста.

Сам процесс установки осуществляется в следующем порядке:

  1. Запускаем двигатель машины и прогреваем его до рабочей температуры.

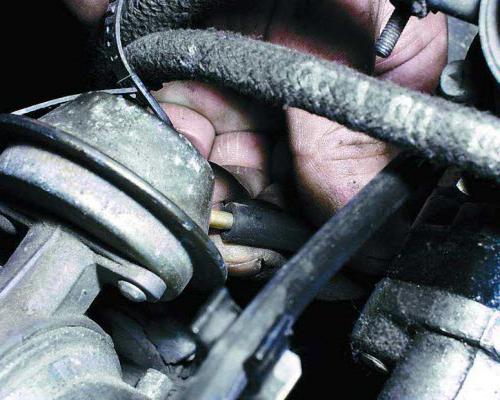

  2. Отсоединяем шланг от вакуумного корректора, расположенного на корпусе распределителя.
  3. Находим на правой крышке двигателя три метки (отлива). Ищем среднюю метку. Чтобы она была лучше видна в луче стробоскопа, помечаем её мелом или корректирующим карандашом.
  4. Находим на шкиве коленвала отлив. На ремне привода генератора над отливом мелом или карандашом наносим метку.
  5. Подключаем стробоскоп к бортовой сети автомобиля в соответствии с инструкцией по его эксплуатации. Обычно он имеет три провода, один из которых подключается к выводу «К» катушки зажигания, второй - к минусовой клемме аккумулятора, а третий (с зажимом на конце) - к высоковольтному проводу, идущему к первому цилиндру.
  6. Запускаем двигатель и проверяем, работает ли стробоскоп.
  7. Совмещаем луч стробоскопа с меткой на крышке двигателя.
  8. Смотрим на метку на ремне генератора. Если зажигание выставлено правильно, в луче стробоскопа обе метки будут совпадать, образуя единую линию.
  9. Если метки не совпадают, глушим двигатель и ключом на 13 откручиваем гайку, фиксирующую распределитель. Проворачиваем трамблёр на 2–3 градуса вправо. Снова запускаем двигатель и смотрим, как изменилось положение меток на крышке и ремне.
  10. Повторяем процедуру, вращая распределитель в разные стороны до тех пор, пока метки на крышке и ремне в луче стробоскопа не совпадут. По окончании работ закручиваем гайку крепления распределителя.

Видео: регулировка зажигания с помощью стробоскопа

Установка момента зажигания с помощью контрольной лампочки

Для регулировки зажигания с помощью лампы потребуется:

  • сама контрольная лампа;
  • головка на 36 с рукояткой;
  • ключ на 13;
  • свечной ключ на 16 с воротком.

Порядок работ следующий:


Видео: регулировка зажигания при помощи лампочки

Установка зажигания на слух

Если фазы газораспределения выставлены правильно, можно попробовать выставить зажигание на слух. Делается это следующим образом.

  1. Прогреваем двигатель.
  2. Выезжаем на ровный участок трассы и разгоняемся до 50–60 км/ч.
  3. Переключаемся на четвёртую передачу.
  4. Резко до упора нажимаем на педаль акселератора и прислушиваемся.
  5. При правильно установленном зажигании в момент нажатия на педаль должна возникать кратковременная (до 3 с) детонация, сопровождающаяся звоном поршневых пальцев.

Если детонация длится более трёх секунд, зажигание является ранним. В этом случае корпус трамблёра поворачивается на несколько градусов против часовой стрелки, и процедура проверки повторяется. Если детонации нет совсем, зажигание позднее, и корпус трамблёра нужно перед повторением проверки повернуть по часовой стрелке.

Бесконтактное зажигание ВАЗ 2106

Некоторые владельцы ВАЗ 2106 заменяют контактную систему зажигания на бесконтактную. Для этого приходится менять на новые почти все элементы системы, но в результате зажигание получается более простым и надёжным.

В бесконтактной системе зажигания отсутствует прерыватель, а его функцию выполняют датчик Холла, встроенный в распределитель, и электронный коммутатор. Из-за отсутствия контактов здесь ничего не сбивается, и не пригорает, а ресурс датчика и коммутатора довольно большой. Они могут выйти из строя только вследствие скачков напряжения и механических повреждений. Кроме отсутствия прерывателя, бесконтактный трамблёр ничем не отличается от контактного. Установка зазоров на нем не проводится, а выставление момента зажигания ничем не отличается.

Комплект бесконтактного зажигания обойдётся примерно в 2500 рублей. В него входят:


Все эти детали можно приобрести по отдельности. Кроме этого, потребуются новые свечи (с зазором 0,7–0,8 мм), хотя можно адаптировать и старые. Замена всех элементов контактной системы займёт не более часа. При этом основной проблемой является поиск посадочного места для коммутатора. Новые катушка и трамблёр легко устанавливаются вместо старых.

Бесконтактное зажигание с микропроцессорным коммутатором

Владельцы ВАЗ 2106, обладающие познаниями в области электроники, иногда устанавливают на свои машины бесконтактное зажигание с микропроцессорным коммутатором. Главное отличие такой системы от контактной и простой бесконтактной заключается в том, что никаких регулировок здесь проводить не нужно. Коммутатор сам регулирует угол опережения, ссылаясь на датчик детонации. Комплект такого зажигания включает:


Установить и настроить такую систему довольно просто. Основной проблемой станет поиск оптимального места для монтажа датчика детонации. Согласно инструкции, идущей в комплекте с микропроцессорной системой, датчик необходимо устанавливать на одну из крайних шпилек крепления впускного коллектора, то есть на шпильку первого или четвёртого цилиндров. Выбор остаётся за автовладельцем. Предпочтительнее является шпилька первого цилиндра, так как до неё проще добраться. Для установки датчика не потребуется сверлить блок цилиндров. Нужно будет лишь выкрутить шпильку, заменить её болтом такого же диаметра и с такой же резьбой, насадить на него датчик и закрутить. Дальнейшая сборка производится согласно инструкции.

Стоимость комплекта микропроцессорного зажигания составляет порядка 3500 рублей.

Настроить, обслужить и отремонтировать систему зажигания ВАЗ 2106 довольно просто. Достаточно лишь знать особенности её устройства, обладать минимальным набором слесарных инструментов и тщательно выполнять рекомендации специалистов.

С необходимостью регулировки зажигания сталкиваются все владельцы автомобилей отечественного производства. Особенно, если речь идет о более старых транспортных средства. Этот материал поможет вам узнать, как автомобиля ВАЗ 2106 и в каких случаях это может потребоваться.

[ Скрыть ]

В каких случаях необходима установка зажигания?

Есть несколько симптомов, по которым автовладелец может определить, что необходимо произвести регулировку и выставление прерывателя зажигания:

  1. Невозможность запуска мотора.
  2. Увеличенный расход бензина. Разумеется, это может быть связано с необходимостью регулировки карбюратора, но случается и такое. К примеру, если зажигание выставлено позднее, то динамика машины будет низкой, а для того, чтобы нормально разогнаться, двигателю нужно больше топливовоздушной смеси.
  3. Появление выстрелов в глушитель. Если взрыв идет вдогонку, для расширения газов потребуется определенное время. В том случае, когда поршень дойдет до НМТ, следующим будет такт выхлопа, а это означает, что определенная часть топлива будет передаваться в выхлопную систему. Соответственно, в результате появятся и хлопки.
  4. Силовой агрегат стал работать более шумно. и правильно поставить 2106 понадобится в случае тряски и троения мотора. Более жесткой работу силового агрегата делает идущий вверх поршень, при этом взрыв смеси будет происходить ему навстречу.

Установка и регулировка трамблера

На автомобиле ВАЗ 2106 ремонт трамблера необходим в случае его некорректной работы, но если этот элемент работает нормально, для того, чтобы его правильно выставить, сначала нужно установить метки. Коленчатый вал вращается или за храповик, или с помощью специального ключа за гайку. На крышке силового агрегата вы можете увидеть метки.

Чтобы правильно поставить зажигание, метки должны быть правильно совмещены:

  1. Установленная первая мета по ходу движения представляет собой опережение угла на десять градусов. Этот параметр актуально использовать для авто, использующихся на 72 топливе.
  2. Метка, расположенная посредине — это опережение угла на пять градусов, что оптимально для авто, использующихся на 80 бензине.
  3. Последняя риска представляет собой угол опережения на 0 градусов. Это означает, что воспламенение горючей смеси будет осуществляться в то время, когда поршень будет расположен в ВМТ. Устанавливая метки, нужно учитывать эти нюансы.

Когда вы закончите выставлять метки, в контактах необходимо поставить нужный зазор. Чтобы сделать это, должен сниматься бегунок распределительного узла и выкручиваться фиксирующий болт прерывательного элемента. Заблаговременно рекомендуется произвести очистку контактов с помощью наждачной бумаги. В разомкнутом виде зазор на контактах должен быть не более 0.4 мм.


Перед тем, как , необходимо выкрутить крепление распределительного узла с помощью гаечного ключа, затем его можно снять из корпуса.

Чтобы поставленный на место узел работал правильно, учтите такие нюансы:

  1. Регулировка производилась по метке ВМТ на 1м цилиндре, так что в данный момент появление искры должно осуществляться в нем. Чтобы словить этот момент, необходимо установить крышку трамблера ВАЗ 2106 и пометить место, где входит высоковольтный кабель свечки зажигания от первого цилиндра. Затем необходимо произвести демонтаж крышки, после чего внешний контакт бегунка устанавливается напротив риски.
  2. После этого, чтобы силовой агрегат работал в нормальном режиме, следует провести условную линию между ее фиксаторами и поставить механизм в место монтажа таким образом, чтобы данная линия располагалась параллельно блоку мотора. Здесь же следует отметить, что попасть в шлицы сразу получается далеко не всегда, возможно, для этого необходимо немного прокрутить корпус. В принципе, это не страшно, поскольку в дальнейшем зажигание все равно надо будет отрегулировать. Вам необходимо добиться того, чтобы механизм мог полностью сесть в место установки, прямо до того момента, пока он полностью не упрется в блок. Сделав это, узел можно притянуть на место (автор видео — Andrey Gorinov).

Неисправности устройства

Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.

Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:

  1. Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
  2. Мотор в целом не заводится.
  3. При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
  4. Повышенный расход горючего.

Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании. Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание.

Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:

  1. Износился и перегорел бегунок узла.
  2. Проблема заключается в самой крышке — на ней могли перегореть контакты.
  3. Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
  4. Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
  5. Наличие механических повреждений, в том числе трещин на крышке.
  6. В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.

На автомобилях семейства ВАЗ, попадающих под категорию «классика», в том числе и на «шестерке», устанавливается электрическая система зажигания. Исключение составляют ее модифицированные версии, в которых монтировалась бесконтактная система. В первом случае в качестве катушки использовался инструмент марки Б117А, в то время как модифицированные оснащались катушками серии 27 3705. Главная отличительная черта обоих устройств заключалась в различии некоторых элементов обмотки. Единственное, что осталось прежним, так это «привычка» частого выхода из строя (кстати, по такому же принципу построено и зажигание ВАЗ 2107, «семерки»).

О на ВАЗ семейства «классика»

На «классике» был установлен стандартный замок запуска двигателя, который принципиально не отличался от предыдущих представителей семейства ВАЗ. В его конструкции присутствуют три основные детали:

  1. Контурная часть.
  2. Противоугонное устройство.
  3. Замок.

При этом если выходило из строя противоугонное устройство, автолюбителям приходилось менять всю систему в полном комплекте. Контактная часть, которая размещена в корпусе зажигания, может быть заменена в отдельном порядке. Монтаж устройства запуска (зажигания) автомобиля на ВАЗах производится под передней панелью, а именно под приборным щитком (слева от водителя), на крепежных болтах вала рулевого управления.

Все эти три комплектующих должны обеспечивать слаженный и безотказный запуск мотора, ведь именно от их состояния будет зависеть работоспособность всего транспортного средства. Как правило, вопросом «как выставить зажигание на ВАЗ» (21213 в том числе) автовладельцы задаются не раньше, чем через 100 тысяч километров пробега, поскольку настройку замка осуществляет сам завоз-производитель еще на конвейере. Но если этот вопрос все-таки возник, нужно принимать определенные меры. Если вовремя не отрегулировать замок зажигания, ваш автомобиль как минимум будет перерасходовать топливо, а то и вовсе перестанет нормально заводиться, даже «на горячую».

Признаки, говорящие о поломке системы замка зажигания на автомобилях ВАЗ

Прежде чем выставить зажигание на ВАЗ 2105 (впрочем, как и на любой модели), необходимо удостоверится в том, действительно ли поломка кроется в ключе. Наиболее вероятным симптомом этого при возникновении неисправностей в замке зажигания может послужить перегретый двигатель и плохая динамика разгона. Кроме этого, случается так, что при низких и средних оборотах в салоне слышится характерный звон в моторном отсеке. Еще об оборотах хочется также сказать, что на такую машину может слегка потряхивать, если у нее неправильно выставлен или же отрегулирован замок зажигания.

Действительно ли это замок зажигания?

Каждый опытный автовладелец знает, что такие признаки, как перегрев мотора, потеря динамики автомобиля и повышенный расход топлива могут возникнуть вовсе не из-за замка, а по причине ряда других технических неполадок. Это может быть неисправность в топливной системе, плохо отрегулированный карбюратор или же попросту некачественный бензин. Поэтому для того, чтобы удостоверится, действительно ли это симптом неисправности замка зажигания, необходимо обратить внимание на свечи. Именно по их состоянию можно определить, что это за поломка, и чем она вызвана.

Перед тем как выставить зажигание на ВАЗ 2106, автолюбители обращают внимание на количество отложений в рабочей части свечи. Если же на ее поверхности скопилось столько грязи, как на этом фото…

… то, безусловно, причина кроется в замке зажигания. Здесь столько налета, что восстанавливать рабочую поверхность данного зажигательного элемента просто нет смысла. В противном случае после нескольких часов длительной и мучительной работы вы все равно ничего не добьетесь, и электрод снова не будет подавать искру в нормальном количестве. Как правило, рабочая поверхность свечи с черным маслянистым осадком уже не подлежит восстановлению. То же самое касается деталей с толстым слоем налета на рабочей поверхности. Такие запчасти подлежат только замене. Но если вы все-таки хотите попробовать восстановить характеристики и очистить свечу от загрязнений, можно произвести следующие манипуляции:

  1. Поставить свечу во 2 или 3 цилиндр прогретого и исправного ДВС. Здесь температура нагрева несколько выше, поскольку горючая топливно-воздушная смесь более обедненная, нежели в 1 и 4 цилиндрах.
  2. Обработать рабочую часть пескоструем.

По-другому выставить зажигание на просто невозможно. Иные способы, такие как очистка металлической кареткой или же прокаливание поверхности, - это лишь пустая трата времени, и такими методами вы точно не достигните нужного результата. Поэтому, чтобы сэкономить личное время, меняйте свечу в комплекте.

При этом необходимо обратить внимание и на то, сколько километров ваши свечи уже «отбегали». Если они эксплуатируются на протяжении более 30 тысяч километров, значит - при условии скопления нагара и загрязнений - такую деталь необходимо менять. Специалисты рекомендуют производить замену свечей не реже, чем раз в год, даже если на спидометре не прибавилось 30 тысяч за этот период. Но в любом случае не стоит ждать того момента, пока они полностью выйдут из строя. Это может существенно отразиться на техническом состоянии автомобиля, и далеко не в лучшую сторону.

Свеча изнашивается в процессе уменьшения высоты центрального электрода и сечения наружного. Во время работы двигателя тонкий конец наружного электрода разогревается до такой температуры, которой достаточно для воспламенения рабочей смеси в камере сгорания. Если же жидкость воспламеняется независимо от искры (этот процесс известен как беспорядочное воспламенение), то в таком случае водитель может ощутить заметную потерю мощности двигателя. Иногда бывает так, что даже при выключенном зажигании мотор не перестает работать. Это указывает на то, что свечи пришли в неисправность, а с ними - что вполне возможно - и замок зажигания.

Но как выставить зажигание на ВАЗ 2106 в таком случае?

В данном случае лучше всего просто заменить свечу новой деталью. Но если вы решили ее восстановить, попробуйте спилить засоренную часть наружного электрода соответствующим инструментом. При этом не пренебрегайте величиной зазора в свечах, которая должна составлять 0.55 мм. Если ваш ВАЗ работает на 76-м бензине, данное значение допустимо увеличивать до 0.6 миллиметров. Но если зазор будет сильно большой, это существенно затруднит пуск мотора в холодное время года, и к тому же, приведет к значительному перерасходу топлива. А происходит это потому, что искра, образованная в электроде, иногда может исчезать, не доходя до своей конечной точки назначения. На будущее полезный совет: чтобы не возникало подобных ситуаций, лучше всегда с собой возите новый комплект свечей зажигания (а желательно еще и крышку трамблера и бегунок). Все-таки ВАЗ - это не «Мерседес», и сломаться он может в любую минуту. Что ж, с «шестеркой» более-менее разобрались. А узнать, как выставить зажигание ВАЗ 2107-21099, вы сможете немного ниже.

Во всем виноват распределитель?

Как показывает практика, именно это изделие наиболее часто выходит из строя. Также стоит отметить, что сломаться может не сам распределитель, а какой-либо маленький элемент его конструкции. Так, одной из самых мелких и ненадежных деталей является шарикоподшипник 900706У, который снабжается диафрагмой вакуум-корректора. Кроме этого, может сломаться крышка распределителя. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом. Еще крышка распределителя очень не любит воду и в случаях намокания тоже выходит из строя.

Если же у вас сломался шарикоподшипник, вы заметите, что мотор перестал «тянуть», и почувствуете, как он плохо работает на холостых оборотах. Зачастую отрегулировать что-то в таком случае попросту невозможно. Однако если вы хотите выставить зажигание (на ВАЗ 2114, например) при сломанной крышке распределителя, можете попробовать исправить положение, выполнив следующий ряд работ:


Таким образом можно выставить зажигание на ВАЗ 2105-2110 и вернуть работу замка в нормальный режим. Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов) и повышается уровень концентрации СО 2 в выхлопных газах автомобиля.

Кстати, при подобных «симптомах» на автомобилях «Нива», ВАЗ «копейка» и «шестерка» сильно гуляет стрелка тахометра по всей шкале, вне зависимости от того, каковы истинные обороты двигателя.

Итак, давайте рассмотрим, как выставить зажигание на ВАЗ 2106.

Поскольку конструкция «классики» и ВАЗов «девятого» семейства почти одинакова, можно применять предлагаемую нами инструкцию почти ко всем моделям автомобилей Волжского завода-производителя.

Перед тем как выставить зажигание на ВАЗ 2106-2110, нам необходимо подготовить несколько гаечных ключей (на 13, 14 и 36 миллиметров), а также минусовую отвертку и набор щупов, чтобы измерять зазоры. При помощи гаечных ключей на 13 и 14 миллиметров мы будет отвинчивать крепежные элементы трамблёра. При помощи 36-миллиметрового инструмента нам предстоит крутить храповик коленвала.

Итак, как выставить зажигание на ВАЗ 2110? Для начала берем в руки ключ на 36 и откручиваем по часовой стрелке коленвал. Крутить нужно на себя. В этот момент нужно тщательно осмотреть контакт в трамблере. Выставляем самый большой зазор контакта. Для этого нужно взять щуп на 0.40 миллиметра. Если же полученное значение не соответствует выставленному, значит, зазор необходимо отрегулировать. В таком случае берем плоскую отвертку и ослабляем винт крепления контакта. Теперь при помощи эксцентрика следует выставить (увеличить либо уменьшить) зазор. При этом сам щуп должен находиться между подвижной и неподвижной частями контакта трамблёра.

Как далее производится регулировка зажигания?

ВАЗ 2106 и все остальные его «собратья» ремонтируются аналогичным образом: после того как зазор контактов был выставлен, переходим к регулировке следующего немаловажного параметра. Теперь нам необходимо настроить зазор зажигания. Как выставить зажигание на ВАЗ 2110? Для этого нужно при помощи ключа на 36 поворачивать шкив коленвала по часовой стрелке, до того момента, когда метка не совпадет с необходимой нам насечкой на ГРМ (газораспределительном механизме). Их всего три. Первая обозначает угол в 10 градусов, вторая - 5 градусов опережения, а третья (она самая длинная) нам не понадобится, так как это верхняя мертвая точка. Нам нужна только вторая метка.

После выставления данных значений следует проверить поршень первого цилиндра, который должен располагаться в верхней мертвой точке. Это можно сделать следующим образом: вывернуть свечу цилиндра, которая находится возле трамблера, и вставить отвертку в свечное отверстие. Если поршень будет расположен вверху, то отвертка сразу упрется в него. Ежели нет, то шкив коленвала следует повернуть на 360 0 и снова выставить его по меткам.

Обратите внимание! Чтобы правильно выставить зажигание, ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, поскольку температура способствует появлению погрешностей. Еще при выполнении данных работ необходимо учесть, что коленвал может вращаться на 360 градусов, а распределительный вал - всего на 180. Именно благодаря этой характеристике поршень окажется в положении верхней точки.

На следующем этапе нам понадобится 12-вольтовая лампочка с 2 припаянными проводами. Один из них мы подсоединяем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту трамблера.

Заключительные этапы

Далее у вас не будет проблем с тем, как выставить зажигание (ВАЗ 21099, 2114, 2115 или 21213 - не суть важно, принцип работы все равно одинаков). При помощи 13-миллиметрового рожкового ключа следует открутить соединительные элементы последней вышеупомянутой детали и вращать их до тех пор, пока не загорится лампа. Последняя должна светиться не полностью, а лишь вполнакала. Если же при подключении она сразу загорелась, значит, трамблер следует повернуть по часовой стрелке до тех пор, пока она не погаснет. Как только это произошло, нужно поймать момент, когда лампочка будет тлеть вполнакала. Тогда произойдет опережение зажигания, и нам останется затянуть обратно крепление, поставить крышку и запустить двигатель. Все, задача «как выставить зажигание ВАЗ 2103-2110» решена.

Ремонтируем ВАЗ 2106. Как выставить зажигание? Способ номер два: применяем стробоскоп

Можно пойти и другим путем. В данном случае нам необходимо установить между контактами прерывателя небольшой зазор. После того как была снята крышка трамблера, при помощи следует установить коленвал в такое положение, в котором зазор имел бы максимальное значение. Теперь отвинчиваем болт-фиксатор на пластине подшипника и при помощи щупа подбираем соответствующее положение, которое равняется его легкому перемещению. Далее нужно обратно затянуть винт и найти метки на двигателе. Это 0, 5 и 10 градусов. На ободке шкива коленвала присутствует аналогичная разметка. Выставляем теперь зажигание.

После всех этих операций берем в руки специальный прибор - стробоскоп. При его помощи производим регулировку. Но поскольку работает данный инструмент от электросети, предварительно его следует подключить к АКБ провода питания. Шланг вакуум-корректора в данном случае должен глушиться. Теперь запускаем двигатель и дожидаемся, пока обороты на холостом ходу станут стабильными. После этого немного ослабляем крепление трамблера (для того, чтобы дальше его провернуть). Далее направляем стробоскоп на разметку, которая находится на двигателе и на делении в 5 градусов, выставляем значение зажигания для 92-го бензина. Если же у вас ВАЗ «десятого семейства», значит, выставляйте зазор на 0 градусов. Он предназначен для потребления бензина с октановым числом 95 и более. После выполнения всех этих манипуляций не забудьте закрутить обратно фиксатор. Ну что же, на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в т. ч.) при помощи стробоскопа» можно считать закрытым.

На фото справа вы можете увидеть стробоскоп в действии. Ниже мы рассмотрим, как выставить зажигание ВАЗ 2111-2106 без стробоскопа.

Если у вас под рукой не оказалось упомянутого приспособления, можете заменить его 12-вольтовой лампой. Еще вам понадобится несколько проводов. Точно так же, как было описано выше, вам необходимо будет прокрутить коленчатый вал для выставления необходимых меток. После чего один провод от лампы нужно подключить к катушке трамблера. Второй провод будет у нас «массой».

Нам нужно включить зажигание. Для этого снова ослабляем провод. Далее следует найти позицию, в которой вольтметр будет показывать усредненные значения. При этом недопустимо, чтобы лампа погасла или светила слишком ярко. Затем обратно зафиксируйте болт и поставьте трамблер на место. Помните, что ослаблять винт нужно не более чем на 2 оборота.

В принципе, все вышеперечисленные способы приводят к одному и тому же результату. И каким бы из них вы не воспользовались, все равно на выходе у вас будет отрегулировано зажигание. Различия между процедурами не слишком существенные, впрочем, как и конструкция ВАЗов «десятого» семейства или той же «классики». Поэтому использовать все способы регулировки ключа зажигания можно практически под любую модель, начиная с легендарной «Копейки» и заканчивая «Ладой Приора».

Идем дальше. Как выставить зажигание не исключение), мы уже выяснили. Но действительно ли это повлияло на работу ДВС? Насколько правильно были выставлены зазоры, узнаем на ходу машины. Для этого нужно прогреть двигатель ВАЗа до рабочей температуры в 85 градусов Цельсия (когда еще стрелка находится в зеленой шкале) и найти ровный и прямой участок дороги.

Своеобразный тест-драйв

После того как двигатель внутреннего сгорания нагрелся до необходимой температуры, выезжаем на трассу и разгоняемся до 50-ти километров в час. При этом необходимо переключится на четвертую передачу и резко нажать педаль газа в пол. Если в это время вы услышали тихие и короткие перестуки, можете радоваться: это говорит о том, что зажигание вы выставили правильно. В таком случае закрутите крышку трамблера по часовой стрелке, и смело езжайте, куда ваша душа пожелает, на любые расстояния. Кстати, для ВАЗов семейства «классики» достаточно разогнаться уже до 40 километров в час и переключиться на четвертую передачу.

В продолжение о стуках... В случае если во время резкого нажатия газа в пол вы почувствовали громкие и характерные звуки, знайте, это говорит о том, что вся регулировка выполнена неверно. Об этом же свидетельствуют и такие признаки, как перегрев двигателя, падение мощности или повышенный Следовательно, мы снова возвращаемся к вопросу о том, как выставить зажигание ВАЗ 2108-21099.

К сожалению, все возможные варианты решения проблемы мы уже рассмотрели. Но расстраиваться не стоит, ведь даже из безвыходной ситуации всегда можно найти выход. Итак, что же делать, если работа была выполнена неправильно? В принципе, единственным верным решением будет обращение на станцию технического обслуживания. Квалифицированные и опытные мастера быстро и качественно смогут выставить зажигание (на ВАЗ 2104 и на любую другую модель). К слову, такая услуга обойдется вам совсем недорого, порядка нескольких сотен рублей.

Заключение

Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, между прочим). Что касается способов и методов упомянутой регулировки, отметим одно: конечный результат всех производимых работ будет одинаковым. Поэтому принципиальных отличий между тем, какой именно вариант будет выбран для регулировки зажигания автомобиля, попросту нет. Единственное, на что стоит обратить внимание, это то, что с применением стробоскопа выставлять необходимый зазор гораздо проще. Ну и, безусловно, без щупа здесь вы ничего не сделаете.

На «шестерке» момент зажигания следует выставлять по меткам, имеющимся на крышке ремня ГРМ – их в общей сложности 3.

Помимо этого, на ободе шкива значится обозначение – это верхняя мертвая точка (ВИТ), а на его ступице, напротив, можно увидеть специальный наплыв.

Теперь давайте рассмотрим саму процедуру выставления зажигания. Для начала следует выкрутить свечу 1-го цилиндра и закрываем отверстие. Сделать это можно резиновой пробкой или просто пальцем. Далее берем спецключ, и с его помощью проворачиваем коленчатый вал. Делать это нужно до тех пор, пока не начнется такт сжатия в 1-м цилиндре. Распознать данный момент очень просто. Поршень начнет двигаться вверх, при этом пробка, которой вы закрыли свечное отверстие, вылетит оттуда или же вы ощутите давление на пальце.

Проворачивать коленвал следует до совпадения меток на его шкиве и крышке ГРМ. Здесь следует обратить внимание на один момент. Дальнейшая процедура зависит от того, на какой марке бензина ездит ваш автомобиль. Если вы заправляете «шестерку» 93-м или 95-м, совмещать нужно со средней меткой на крышке ГРМ. При использовании топлива с более низким октановым числом – с длинной.

После этого снимаем крышку распределителя зажигания. Предварительно здесь следует отстегнуть соответствующие защелки. Обратите внимание на очень важный момент. Ротор после проворачивания коленчатого вала должен оказаться в положении, когда его наружный контакт будет обращен в сторону 1-го цилиндра на крышке трамблера. Далее следует проделать следующие нехитрые манипуляции. При совмещенных метках проведите воображаемую линию через защелки крышки трамблера – она непременно должна проходить параллельно оси мотора.

Если нет, значит, нужно исправлять ситуацию. Для этого следует открутить гайку, с помощью которой крепится распределитель, и повернуть сам трамблер вверх. Далее вращаем ось ротора. Делать это нужно до тех пор, пока она не будет выставлена параллельно оси двигателя. Затем ставим распределитель зажигания на место. Гайку при этом не нужно закручивать до конца.

Правильная регулировка зажигания


Следует отметить один момент. Установленное зажигание – это только лишь половина дела. Чтобы двигатель работал, как часы, нужно еще кое-что сделать. Речь идет о регулировке зажигания. Давайте рассмотрим классический способ – с помощью 12-вольтовой лампы. Ничего особо сложного в данной процедуре здесь тоже нет – главное, все сделать правильно.

Итак, берем лампочку на 12 вольт и присоединяем к ней два провода. Большого сечения здесь не нужно. Далее один провод бросьте на массу, второй – подключите к выводу катушки зажигания. Теперь проворачиваем ключ в замке зажигания – он должен оказаться в положении I. Далее смотрим на лампочку – если она не горит, значит, больше делать ничего не нужно. Однако так бывает далеко не всегда. Если лампочка все-таки горит, значит, нужно поворачивать распределитель по ходу часовой стрелки, пока она не погаснет. После этого не спеша поворачиваем корпус трамблера в обратную сторону. Делать это нужно до тех пор, пока лампочка снова не засветится. Зафиксировав данный момент, закручиваем крепление – в этот раз делать это нужно уже до конца.

Как понять, что установленный угол опережения правильный


Теперь осталось только лишь проверить ваш автомобиль на ходу. Процедура здесь довольно простая – ориентироваться следует по своему слуху. Заводим двигатель, трогаемся с места и разгоняем автомобиль до 50 километров в час. Далее включайте 4-ю передачу и резко надавите на педаль акселератора, прислушавшись к работе двигателя. Если вы ранее все сделали правильно, то картина окажется следующей – примерно через 2-3 секунды появится детонация. По мере того как автомобиль будет набирать скорость, она должна исчезнуть.

Как отрегулировать угол опереженя зажигания на ваз 2106?

Момент зажигания, так же как и УЗСК (угол замкнутого состояния контактов), - очень важный параметр, от которого зависит нормальная работа двигателя. Если этот момент (угол опережения зажигания) будет установлен неправильно, двигатель будет плохо пускаться, неустойчиво работать на режиме холостого хода, не будет развивать полной мощности, перегреваться и излишне расходовать бензин. Кроме того, при слишком большом угле опережения зажигания («раннем» зажигании) возможно возникновение детонации - очень опасного явления, часто приводящего к аварийному повреждению двигателя.
Устанавливайте момент зажигания (угол опережения зажигания) с помощью стробоскопа в соответствии с приложенной к нему инструкцией.
Предлагаемая методика регулировки угла опережения зажигания может быть использована для экстренной его проверки при самостоятельном поиске неисправности в пути.
Для установки момента зажигания на автомобиле ваз 2106 вам потребуются: ключ «на 13», контрольная лампа на 12 В (можно воспользоваться переносной лампой, прикладываемой к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания можно устанавливать как для 1-го, так и для 4-го цилиндров двигателя. Показана установка момента зажигания для 1-го цилиндра, как более удобная.

На крышке привода газораспределительного механизма выполнены в литье три метки.
Первая, по ходу вращения шкива коленчатого вала, метка а соответствует 10° опережения зажигания, вторая б - 5° и третья в (длинная) - 0°. На ободе шкива выбита метка г ВМТ. На ступице шкива против этой метки выполнен прилив.

1. Выверните свечу первого цилиндра и закройте пальцем свечное отверстие.

2. Поверните коленчатый вал специальным ключом (см. «Установка поршня четвертого цилиндра в положение ВМТ такта сжатия») до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г на шкиву (выделена мелом) с меткой б (если вы применяете бензин с октановым числом 92 или 95).

ПРИМЕЧАНИЕ
Если вы применяете бензин с октановым числом ниже 92, метку на шкиву совместите с меткой в .

3. При этом ротор распределителя зажигания должен установиться в положение, при котором его наружный контакт а направлен в сторону контакта 1-го цилиндра на крышке распределителя. Сам распределитель должен быть расположен так, чтобы линия, проходящая через пружинные защелки б , была примерно параллельна осевой линии двигателя. Если это не так...

4.… отверните гайку крепления распределителя зажигания почти до конца резьбы шпильки, приподнимите распределитель и, поворачивая его валик, установите ротор в требуемое положение. Закрепите распределитель в этом положении на блоке цилиндров, не затягивая окончательно гайку.
5. Подсоедините один вывод контрольной лампы или вольтметра к выводу катушки зажигания, соединенному с низковольтным выводом распределителя, а второй вывод - к «массе». Включите зажигание.

6. Поджимая ротор распределителя по часовой стрелке, поверните немного корпус прерывателя в том же направлении до момента, когда контрольная лампа не будет гореть. Затем медленно поворачивайте корпус против часовой стрелки. В момент размыкания контактов прерывателя контрольная лампа загорится (вольтметр покажет наличие напряжения). Остановите корпус в этом положении и окончательно затяните гайку крепления.
7. Выключите зажигание, установите на место снятые детали в порядке, обратном снятию.
8. Проверьте установку момента зажигания по работе двигателя при движении автомобиля ваз 2106. Для этого разгоните автомобиль на ровном горизонтальном участке дороги до скорости примерно 45 км/ч, включите IV передачу и нажмите на педаль акселератора до упора. В момент нажатия в течение 2-3 с должна прослушиваться детонация , исчезающая по мере разгона автомобиля. Если детонация не исчезает при разгоне - зажигание слишком «раннее», если детонации совсем нет - слишком «позднее». При сильной детонации ослабьте гайку и поверните корпус трамблера на 0,5-1 деление по часовой стрелке на «-». В случае отсутствия детонации поворачивайте корпус трамблера на 0,5-1 деление против часовой стрелки на «+». Повторите проверку.

9. После окончания регулировки отметьте краской положение средней риски шкалы на корпусе трамблера относительно блока цилиндров.
