Поменять заднюю ступицу на ваз 2110. Ступица заднего колеса – самостоятельная замена в гараже. Подготовка к снятию ступицы

Ступица и заднего, и переднего колеса является незаменимой частью автомобиля; с одной стороны она имеет специальное отверстие, предназначенное для посадки на вал, а с другой - посадочное место для колес. Как же она ломается, и чем это чревато? Давайте разберемся!

Как ломается ступица заднего колеса?

Ступица – деталь, в функции которой входит передача крутящего момента от оси коленчатого вала к колесу. Кроме того, на нее крепятся еще и тормозные диски. Также немаловажную функцию играет подшипник ступицы, так как именно на нем и вращается колесо. Ступица и подшипник являются важнейшими узлами всей ходовой части автомобиля, они обеспечивают безопасное передвижение .

Привести данную деталь в негодность можно при замене колес: если не контролировать силу и переусердствовать, то легко можно сорвать болт ступицы заднего колеса. Определить, что деталь нуждается в ремонте либо же замене, можно, услышав характерный гул подшипника. Конечно, боязно завинчивать колеса слабо, но это лишь крайности. Всегда следует искать «золотую середину». Особенно точно чувствуют эту границу электрические гайковерты.

Также понять, что подшипник пришел в негодность, можно по шуму подвески. Так, если при повороте налево шум усиливается, значит, необходима замена либо же восстановление ступицы левого колеса. Аналогичная ситуация с правым колесом. Но более точную диагностику можно сделать только лишь на СТО, естественно, если вы не являетесь в этом деле профессионалом.



Что приготовить для демонтажа?

Если вы уверены, что деталь необходимо снять, тогда запаситесь следующим инструментом:

  • набор торцевых ключей, и желательно, чтобы он был дополнен длинной трубой;
  • пассажи, они необходимы для того, чтобы снять стопорные кольца;
  • накидной ключ, с его помощью откручиваются направляющие штифты ;
  • деревянный брусок, чтобы смягчить удар;
  • молоток;
  • монтировка и зубило.

Стоит учитывать, что не всегда, обратившись на СТО, вы получите гарантированно качественную работу. А неправильно замененный подшипник выйдет из строя довольно быстро, так что демонтировать эту деталь вполне можно и самостоятельно, при этом, никто лучше, чем вы сами, о вашем «железном коне» не побеспокоится. Чтобы вам не робеть, мы предлагаем подробную инструкцию.



Как снять ступицу заднего колеса – работаем самостоятельно

В принципе, нет ничего сложного в том, как снять ступицу заднего колеса, главное, помнить, что подшипники достаточно хрупкие, поэтому стоит регулировать свою силу, дабы не повредить их . Замена ступицы происходит следующим образом. Сначала необходимо поднять автомобиль на опоры и отсоединить декоративный колпак. Следом откручиваются гайки, посредством которых крепятся колеса. Теперь со ступицы необходимо снять тормозные барабаны, конечно же, если они есть.

Если модель автомобиля с задними дисковыми тормозами, тогда необходимо снять суппорт тормоза и тормозные диски.

Теперь следует открутить болты, с помощью которых ступица крепится к кронштейну. Доступ к ним можно получить только через специальное отверстие в самой ступице. Для этого необходимо повернуть фланец и совместить отверстие с каждым из болтов. Эти гайки затягивают обычно с большим моментом, так что в мерах безопасности необходимо зафиксировать машину и включить передачу со стояночным тормозом, под колеса же не помешает установить противооткатные упоры.

Вот теперь смело откручиваются крепежные болты суппорта, крепежные болты поворотного кулака и направляющих тормозных колодок. Далее необходимо снять ступицу, достав ее через механизм тормозов. Если не установлена, тогда ступицы задних колес снимаются с подшипника, предназначенного для его замены. Но для этого необходим специальный инструмент, и если такового в наличии нет, нужно обратиться на СТО, где и произведут замену данной детали.

Срок службы ступичных подшипников, должен иметь довольно большой пробег (не менее 100 000 км). Но состояние наших дорог, может привести к довольно ранней замене подшипника ступицы на ВАЗ 2109, 2110.

Как определить необходимость замены?

Сильный шум, гул подшипника задней ступицы ВАЗ 2109, 2110, “вой” сзади, усиливающийся на поворотах однозначно говорит о необходимости проверки состояния задних ступиц. Методы проверки довольно просты:

  • обязательно застопорив колесо, диагонально – противоположное от стороны поддомкрачивания, необходимо поочередно вывесить каждое заднее колесо. (Почему каждое? Дело в том, что очень часто бывают ошибки с определением стороны гула, и еще чаще бывает необходимость с заменой обоих подшипников).
  • при поднятом колесе, нужно постараться как можно сильнее раскрутить его. Если при этом вы услышите посторонние звуки, похожие на гул, дальше можно не проверять – необходима замена.
  • если есть сомнения, можно еще проверить поперечный люфт подшипника, взяв за края колеса и покачав его к себе – от себя. Если вы при этом, почувствуете движение колеса на оси – необходима замена подшипника.

В автомагазинах Вам могут предложить как отдельно подшипник, так и ступицу в сборе. Мы не видим смысла приобретать узел в сборе (кроме случаев описанных далее), где замена подшипника совсем не сложное дело.

Поэтапный метод замены подшипника задней ступицы на ВАЗ 2109, 2110

  1. стопорим автомобиль спереди;
  2. срываем колесные болты;
  3. срываем центральную гайку (7) ступицы, предварительно сняв колпачок (9);
  4. поддомкрачиваем сторону и выставляем “козелки”;
  5. снимаем колесо;
  6. заливаем место посадки тормозного барабана WD-40 или другими спец – жидкостями (можно воспользоваться соляркой или тормозной жидкостью);

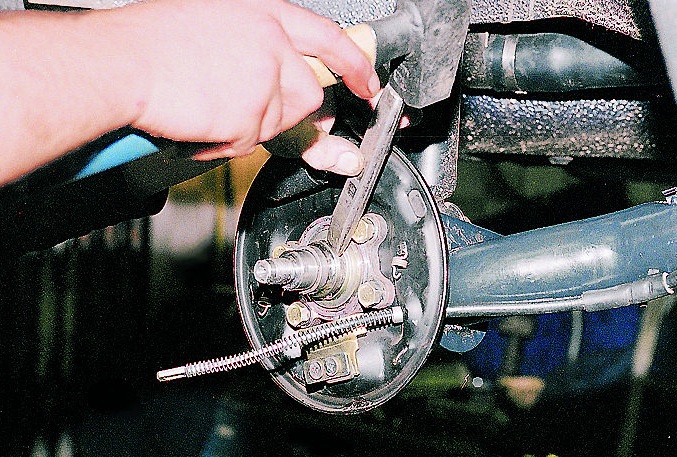

  7. откручиваем направляющие болты(желательно слегка обстучать молотком);
  8. пытаемся аккуратно снять тормозной барабан (если не идет – вкручиваем подходящие болты в специальную резьбу на тормозном барабане, делаем натяг и очень не сильно пытаемся молотком подбить его. В большинстве случаев, результат будет положительным. Есть в продаже специальные съемники барабанов, это на тот случай, если ничего не поможет);
  9. откручиваем полностью центральную гайку (есть, конечно, возможность открутить ее сразу, и даже снять ступицу вместе с колесом и барабаном, но тогда существует высокая вероятность повреждения тормозных колодок);
  10. стягиваем ступицу (если на оси осталась одна из внутренних обойм подшипника, необходимо воспользовавшись съемником или просто заточенным зубилом постараться сдвинуть ее с места);

  • осматриваем ось на наличие следов проворачивания подшипника (если есть меняем, целесообразно ступицу в сборе);
  • осматриваем тормозной цилиндр на протекание, колодки на износ;

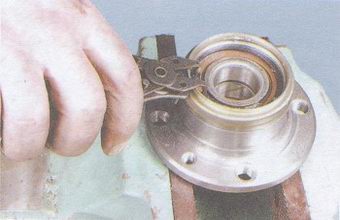

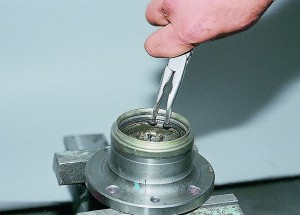

  • снимаем стопорное кольцо со ступицы, воспользовавшись круглогубцами и (или) отвертками.

  • обязательно очищаем кромку от ржавчины, смачиваем ее WD-40 или тем, что есть под рукой.

Существует три варианта выпрессовки подшипника:

  1. Специальным прессом (есть далеко не у всех).
  2. Съемником (стоит не дорого можно приобрести, пригодится и на будущее).

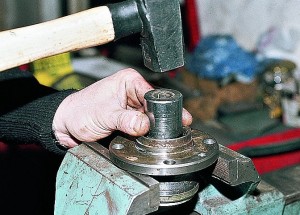

  3. С помощью тяжелого молотка (не менее 2 кг) или кувалды. НА первый взгляд способ может показаться немного агрессивным, но его практикуют подавляющее количество мастеров и СТО, его мы и рассмотрим.
  • ступицу необходимо хорошо установить на жесткую поверхность, и несколькими резкими ударами через оправку сместить подшипник с места. Когда это произошло, нужно установить ступицу, например на тиса (что бы был упор для ступицы и свободное место для выхода подшипника)

  • еще несколько ударов и подшипник выйдет (не спешите выбрасывать его);
  • осматриваем посадочную плоскость под подшипник, зачищаем наждачной бумагой ржавчину, смазываем обычным моторным маслом (можно отработкой);
  • новый подшипник необходимо скрутить любым подходящим болтом через шайбы (шайбы необходимо подбирать по внутренним обоймам, подшипник двухрядный и при установке велика вероятность его разбора);
  • устанавливаем ступицу на жесткую поверхность.

– сверху ставим скрученный подшипник, его установочную плоскость тоже слегка смазываем маслом (новый хороший подшипник внутри обычно смазывать не надо, но если у вас есть сомнения и немного опыта по сбору и разбору, можно положить смазку “литол” -24)

– обычным 500-граммовым молотком, очень слегка, пытаемся выровнять подшипник в плоскости;

– берем подходящую оправку (например, монтировку), и пытаемся несильными ударами запрессовать подшипник.

Основное правило – никаких сильных ударов, если не идет – значит криво

– после того как подшипник пройдет половину уже можно приложить не много силы, так как перекосить его уже не может.

Когда доймем до среза ступицы, необходимо воспользоваться старой обоймой, как оправкой (никаких сильных ударов, металл высокоуглеродистый, при сильном ударе может лопнуть и нанести очень тяжелую травму)

– добиваем до упора и ставим стопор (если с установкой стопора проблемы, то, скорее всего вы не добили до конца) стопор должен легко пружинить в пазу;

Сборка

– все, начинаем процесс сборки подшипника задней ступицы на ВАЗ 2109, 2110. Для этого одеваем ступицу на ось (сняв болт, которым мы стягивали обоймы);

– закручиваем и подтягиваем центральную гайку (ставим обязательно новую), не забывая поставить упорную шайбу;

– одеваем и прикручиваем тормозной барабан и колесо;

– проверяем вращение (не должно быть никаких посторонних шумов);

– если все хорошо, опускаем автомобиль с домкрата;

– затягиваем колесо и центральную гайку (момент затяжки ступицы примерно около 20 кг\м, это довольно сильная затяжка, если нет динамометрического ключа, нужно рычагом не менее метра затянуть гайку с усилием в два раза превышающим, усилие затяжки колес);

– закерниваем гайку ступицы, затягиваем колеса.

Во время движения автомобиля может возникать специфический гул, изменяющий тональность низкую при небольших оборотах либо шум с возможным скрежетом на большой скорости. Такие неприятности может создавать подшипник ступицы. Эксплуатационные характеристики, закладываемые заводом изготовителем, должны позволять водителю долго не думать об этом элементе колеса.

Однако, дорожные реалии вносят свою коррекцию. Основной причиной, по которой требуется замена подшипника задней ступицы, является не физический износ, а механическая деформация. Не все ямы водитель успевает заметить на дороге, а для выхода из строя уязвимых деталей достаточно попасть лишь в одну из них.

Постоянный гул от задних колес должен настораживать водителя, при этом необходимо в ближайшем месте остановиться и проверить работоспособность подшипника. Срок его качественной работы обычно составляет около 100 тыс. км пробега. Во время приближения к такому параметру, нужно заняться диагностикой их состояния.

Для этой работы потребуется выполнить такие действия:

  • потребуется застопорить колеса , расположенные по диагонали к диагностируемым, ведь проверять нужно на обеих сторонах, так как в салоне не всегда четко можно понять, откуда идет шум;
  • поддомкраченное колесо максимально раскручиваем руками до тех пор, пока знакомый гул не станет слышен, обычно характерный проблемный звук заметен практически сразу, ведь качественный подшипник работает без скрежета, хруста и гудения;
  • на сомнительном колесе, стоит проконтролировать поперечный люфт с помощью простой процедуры, взявшись за колесо, надо покачать его от себя и к себе, а наличие заметного перемещения, является показанием к замене подшипника.

Нужно знать, что большинство автомагазинов предлагает ступицу в сборе с подшипником, но если посадочный диаметр не имеет износа или деформаций, то можно не менять ступицу, а купить отдельный ремонтный подшипник.

Процедура замены

Перед тем как поменять задний подшипник ступицы, блокируем автомобиль с помощью противооткатных башмаков. Ослабляем крепеж на диагностируемом колесе. Также, избавившись от центрального колпачка, отпускаем на 1-2 оборота центральную гайку. Теперь можно поднять домкратом эту сторону.

Устанавливаем под корпусом страховочные стойки и снимаем колесо. Посадочное место тормозного барабана можно залить WD-40 для облегчения демонтажа. В некоторых случаях используют тормозную жидкость или дизтопливо. Перед отвинчиванием направляющих болтов их обычно обстукивают медным молотком, чтобы «прикипевшая» резьба «поддалась».

Демонтируем тормозной барабан. В проблемных случаях используется спецсъемник для такой операции, а для более легких ситуаций ввинчиваются болты в предназначенную для них резьбу, с их помощью создается натяг для снятия.

Шаг 1. Снимаем колпак Шаг 2. Съемником раскручиваем гайку Шаг 3. Снимаем съемником ступицу Шаг 4. Достаем кольцо и готовим подшипник Шаг 5. Съемником впрессовываем подшипник Шаг 6. Монтируем ступицу обратно Шаг 7. Завальцовываем гайку

Снимаем центральную гайку и протягиваем по оси всю ступицу. Иногда на валу остается обойма от подшипника, тогда с помощью съемника или зубила демонтируют ее отдельно после ступицы . Операцию проводим так, чтобы не повредить посадочную поверхность.

Проводим осмотр оси для выявления проворотов обоймы подшипника. Если таковые следы имеются (наличие борозд на посадочном диаметре), то ступицу также придется менять.

Нужно знать, что формирование засечек с помощью зубила или пробоя на изношенной поверхности для более жесткой посадки обоймы подшипника категорически недопустимо! Необходимо менять изношенную ступицу полностью в такой ситуации!

Текущая замена заднего ступичного подшипника может проводиться с сопутствующей диагностикой остальных элементов. Стоит одновременно проверить тормозной цилиндр на предмет протечек, а тормозные колодки контролируются на степень износа.

С помощью съемного приспособления достаем стопорное кольцо, а при необходимости под него заливаем очистительную спецжидкость, чтобы легче выпрессовывался подшипник. Принято использовать один из трех популярных методов демонтажа наружной обоймы из ступицы:

  1. с помощью гидравлического пресса , который найдется не в каждом гараже;
  2. многоразовым съемником , стоимость его доступна, а использовать агрегат можно и в будущем;
  3. при помощи молотка или кувалды 2-3 кг, для этого метода обязательно применяется специальная проставка соответствующего диаметра.

Ступицу устанавливаем на жесткую поверхность и молотком наносим пару ударов по подготовленной оправке. Делается это аккуратно, чтобы не повредить посадочную поверхность оправкой или остальные части тяжелым молотком.

Освобожденную от обоймы поверхность можно зачистить мелкой наждачной бумагой от возможных пятен коррозии и смазать затем маслом (допускается использовать отработку). Оно облегчит монтаж нового подшипника, который предварительно необходимо скомпоновать при помощи двух шайбочек и болта. Наружный диаметр шайб должен быть на 2-3 мм меньше диаметра подшипника.

Перед сборкой можно добавить смазки в двухрядный сепаратор. При помощи молотка, желательно с медным или бронзовым окончанием, легким постукиванием по противоположным сторонам «сажаем» подшипник.

Нужно знать, что подшипники производят из высоколегированной стали, которая при сильных динамических нагрузках (резких ударах) способна крошиться, поэтому рекомендуется использовать «мягкую» медную или бронзовую проставку, чтобы не повредить обоймы.

Если на начальном этапе заход получается тугой, то вероятно присутствует перекос, поэтому стоит легкими ударами выровнять, а не применять ненужное усилие. Когда новая обойма зайдет на половину, то старую можно использовать в качестве проставки. Продолжаем до тех пор, пока не покажется паз для стопорного кольца. Фиксируем подшипник кольцом.

Монтаж ступицы

Избавляемся от стягивающего приспособления из болта и двух шайб. Теперь можно возвращать на свое место ступицу. Устанавливаем обязательно новую центральную гайку, предварительно смазав резьбу «литолом» или другой смазкой.

Устанавливаем тормозной барабан на крепеж. Ставим колесо и фиксируем его крепежными болтами. Проворачиваем колесо «от руки» и прислушиваемся к посторонним шумам. Отсутствие гула или скрежета, а также свободное вращение свидетельствует о правильности сборки.

Домкратом опускаем колесо, а лишь после этого проводим окончательный затяг центральной гайки. Рекомендуется использовать для данной операции динамометрический ключ. Значение натяга должно быть близким к 20 кг/м. Это значение достаточно большое, поэтому без спецключа потребуется наращивать длину ключа. Теперь гаку можно закернить и затягивать крепежные болты на колесе до требуемого усилия.

Ни для кого не секрет, что любой автомобиль, будь он зарубежного производства или отечественного, с течением времени имеет особенность выходить из строя. Из строя выходят только составные детали агрегата, в результате чего автомобиль невозможно эксплуатировать. Такая поломка, как неисправность подшипника задней ступицы на автомобиле ВАЗ-2107, скрывает в себе опасные последствия. Ведь при неисправности этой детали, автомобиль теоретически можно эксплуатировать, но при этом в любой момент можно потерять колесо в пути. В материале уделим внимание особенностям и принципу замены подшипника ступицы заднего колеса на автомобиле ВАЗ-2107.

Каждой детали на автомобиле свойственно приходить в негодность. Подшипники задних ступиц не являются исключением, но любая деталь имеет характерные эксплуатационные особенности. Если условия эксплуатации соблюдаются, то деталь может служить годами, что подтверждается опытом вождения нынешних водителей приклонного возраста.

Основными причинами выхода из строя подшипника являются:

  • неаккуратное управление автомобилем;
  • неправильный монтаж изделия;
  • попадание внутрь ступицы воды и пыли;
  • вытекание смазочного вещества;
  • продолжительный срок службы.

Если автомобиль ВАЗ-2107 зачастую эксплуатируется в агрессивных условиях приближенных к бездорожью, то необходимость замены подшипника задней ступицы не заставит себя долго ждать. Особенно важно учитывать тот факт, что знаменитая «семерка» является заднеприводным автомобилем. Но каким образом определить, что подшипник ступицы вышел из строя, и требуется его замена? Узнаем детальнее.

Способы определения неисправности подшипника ступицы

Своевременное определение неисправности позволяет предотвратить неприятные последствия, которые могут спровоцировать аварийную ситуацию на дороге. Рассматриваемая деталь на автомобиле ВАЗ-2107 играет важную роль, так как благодаря этому изделию осуществляется легкое вращение колеса. На автомобиле установлено 2 подшипника задних ступиц, по одному на каждое заднее колесо.

Основной способ определения неисправности важной детали ступицы на ВАЗ-2107 – это провести следующие манипуляции:

  1. приподнять заднюю часть автомобиля на домкрате;
  2. покачать внешнюю часть колеса в разные стороны;
  3. если возникает стук и колесо болтается, то требуется замена заднего ступичного подшипника ВАЗ-2107.

Если во время движения на поворотах машину ведет и при этом появляется скрип, то это также говорит о необходимости проведения ремонтных работ. Чтобы провести замену подшипника ступицы, потребуется следующий инструмент:

  • домктат,
  • гаечные ключи и отвертки,
  • зубило и молоток,
  • съемник,
  • смазка марки «Литол».

Убедившись в наличие полного перечня инструментов и материалов для проведения работ, можно приступать к замене.

Замена вышедшего из строя изделия

Начинать замену изделия необходимо с отпускания колесных болтов. Делать это необходимо еще до того, как задняя часть автомобиля будет поддомкрачена. При этом не забывайте установить упоры под передние колеса.


Дальнейшие действия выполняются в порядке обратном снятию. При этом важно не забыть, что при замене подшипника следует обязательно заменить и уплотнительные сальники.

Задний ступичный подшипник для Лады Гранты весьма важный элемент. Важность обуславливается тем, что он обеспечивает надлежащее вращение колеса. В результате своей работы подшипник испытывает значительные нагрузки, потому материалы в его изготовлении используются износостойкие. Однако какие бы прочные материалы не применялись, со временем деталь выходит из строя.
В связи с высокой важностью узла, его замена обязательна уже при появлении первых признаков неисправности.

Признаки неисправности заднего ступичного подшипника на Гранте

Для того чтобы вовремя произвести замену элемента, необходимо знать симптомы, которые свидетельствуют о его неработоспособности. Ниже приведем некоторые наиболее распространенные:

  1. Вибрация в условиях движения автомобиля. Вибрация может ощущаться как по кузову авто, так и в рулевом колесе при вождении. При появлении таких признаков, незамедлительно проводится тщательная диагностика и (или) замена узла.
  2. Появление специфического гула, хруста при движении. Такие звуки свидетельствуют о механических повреждениях, разрушениях ступичного механизма (сферических элементов).

Причины поломок

Ниже приведем 2 наиболее распространенные причины выхода элемента из строя:

  1. Утрата подшипником герметичности. Дело в том, что в корпусе изделия находится некоторое количество смазки для уменьшения трения внутренних элементов между собой. Смазку удерживают специальные защитные кожухи, выполненные из резины или пластмассы. Соответственно, данные материалы со временем разрушаются, что приводит к постепенной потере смазки и выходу из строя ступичного элемента.
  2. Большой ресурс выработки. Как бы аккуратно вы не эксплуатировали свой автомобиль, со временем большинство узлов и элементов приходит в негодность. У каждой части свой срок эксплуатации. Не исключение и подшипник, работоспособность которого составляет около 60 тысяч километров. В некоторых случаях (регулярная или периодическая езда по ямам, в условиях повышенного износа) элемент выходит из строя значительно раньше приведенных выше показателей.

Как поменять подшипник задней ступицы Лада Гранта

Работа, связанная со снятием, установкой элемента потребует специальных инструментов, а именно:
— специальный ступичный съемник;
— зубило;
— съемник стопорных колец (или пассатижи с круглыми концами);
— головка на «30», либо ключ той же размерности;
— тиски;
— съемник для запрессовки, выпрессовки подшипников;
— отвертка с плоским концом.

Итак, приступим, ниже приведем 14 подробных этапов выполнения работ:

  1. Демонтируем пластиковый защитный колпачок с заднего колеса.
  2. Рычаг коробки передач переводим в положение «1-ой передачи». Для того чтобы машина не укатилась под передние колеса, подкладываем опоры.
  3. Ослабляем момент затяжки для гайки ступицы (удобнее всего использовать длинный рычаг). Немного раскручиваем, ослабляем затяжку болтов удерживающих колесо.
  4. При помощи надежного домкрата приподнимаем заднюю сторону автомобиля, там, где собственно и меняется подшипник.
  5. Раскручиваем гайки и снимаем заднее колесо со шпилек. Демонтируем тормозной барабан.
  6. Откручиваем и снимаем ступичную гайку, вынимаем упорную шайбу.
  7. Берем в руки приготовленный ранее съемник и аккуратно спрессовываем ступицу с оси.
  8. Теперь берем ступицу, устанавливаем и зажимаем ее тисками. Извлекаем стопорное кольцо (используем съемник).
  9. Выпрессовываем подшипник из задней ступицы. После чего при помощи щетки с металлическим ворсом очищаем внутренне пространство ступицы от загрязнений. Запрессовываем новое изделие обратно. Не забываем правильно установить специальное стопорное кольцо.
  10. Воспользовавшись, случаем, проводим очистку элементов тормозной системы от ржавчины, загрязнений.
  11. Одеваем ступицу обратно на осевой элемент. Возвращаем на место тормозной барабан и надеваем обратно колесо.
  12. Затягиваем болты крепления колеса. Отпускаем поднятую часть автомобиля до тех пор, пока колесо не будет уверенно соприкасаться с землей.
  13. Крепко затягиваем гайку ступицы при помощи ключа с длинным рычагом (либо специального ступичного ключа). Возвращаем на место защитный пластмассовый колпачок.
  14. С целью проверки результата выполненных работ, запускаем двигатель автомобиля и начинаем движение.

На этом замена заднего ступичного подшипника (лада гранта) окончена. Как видите процесс не слишком сложный. Все что нужно — хороший специализированный инструмент и немного свободного времени.
