Подключение обходчика. Как сделать бесключевой обходчик иммобилайзера. Стандартный обходчик штатного иммобилайзера

Иммобилайзер представляет собой один из вариантов противоугонных систем. Иногда происходят ситуации, когда отключить такую установку не получается, причины для этого могут быть совершенно разными. В этой статье мы дадим подробные рекомендации по этому вопросу. Что представляет собой обходчик штатного иммобилайзера, какие существуют типы и каковы их особенности — читайте ниже.

[ Скрыть ]

На базе встроенного транспондера

Как показывает практика, при монтаже сигналки специалисты сами определяют, какой обходчик лучше использовать. Если вы являетесь владельцем автомобиля китайского производства, то в этом случае оптимальнее всего использовать модуль обхода штатного иммобилайзера от производителя Starline — моделей bp02 либо bp03 для RFID установок. Что касается системой реализации, то оба варианта в целом идентичные. По факту такое устройство представляет собой антенный удлинитель, благодаря которому у автовладельца есть возможность дотянуться до самого ключа либо корпуса транспондера. Для этого используется специальная кольцевая антенна, монтирующаяся на место монтажа катушки системы.

Такие простые действия дают возможность установить модуль обхода иммобилайзера подальше от глаз потенциального взломщика. Но стоит ли объяснять, что обычно злоумышленники знают в десятки раз больше об этих устройства, чем водители? Для «прошаренного» вора найти такую деталь будет несложно.

Идентичным образом устроены практически все недорогие устройства на базе ключа с траспондером. К примеру, если взять модель от компании Шерхан, то единственное различие между ней и Starline заключается исключительно в организации активации и деактивации системы. В случае со Starline, для управления системой применяется кабель с отрицательным выходом. Кабель красного цвета соединяется с 12-вольтным питанием, а когда на черный провода начинает поступать напряжение, управляющий кабель считывает и копирует код из чипа.

Такой простой подход позволяет обеспечить надежность, однако это может позволит преступнику получить доступ к детали. Выйти на блок обхода иммобилайзера можно по цепи кабелей, в результате чего устройство вполне можно будет обойти. Если рассматривать более дорогие варианты систем, то в зависимости от производителя, управление производится благодаря короткому импульсу. Как можно понять, использование сигнала для управления позволяет значительно увеличить устойчивость системы к возможному взлому.

Следует отметить, что производители устройств обычно не информируют потребителей об изменениях, которые были внесены в работу узла. Это делается для того, чтобы исключить возможность передачи важных данных злоумышленникам. Как показывает практика, зачастую все данные о ключах изначально вносятся в блок управления и в некоторые ячейки памяти, а об их расположении также известно только производителю. Так что если вы вдруг решите использовать один из своих ключей для того, чтобы сделать обходчик иммобилайзера своими руками, можно столкнуться с проблемой, когда блок управления просто откажется воспринимать дубликат (автор видео — xilvlik).

Бесключевой модуль обхода

Если вы хотите защитить свой автомобиль, никогда не оставляйте в его салоне ключ с паролем. Даже если автомобиль стоит в гараже, закрытом на три замка. Это значительно снизит устойчивость к взлому системы запуска мотора. Как показывает практика, наиболее эффективными считаются бесключевые варианты систем, к примеру, производством таковых занимаются компании Fortin и Starline (речь идет об устройстве f1).

Такой бесключевой обходчик иммобилайзера представляет собой достаточно сложный цифровой девайс, необходимый для функционирования, в первую очередь, с контроллером. А этот контроллер, в свою очередь, получает команды в специфическом формате об управлении именно от устройства. Данный тип девайсов позволяет автолюбителю фактически включиться в цепь между самой противоугонной системой, а также прибором управления регулятора. Соответственно, с помощью отправления сигналов это даст возможность подменить команды иммо.

Чтобы сделать это, обходчик противоугонной системы активируется два раза. Первый раз производится сбор всех необходимых данных, которые передаются от регулятора к транспондеру. Затем он анализирует эти данные, настраивается и синхронизируется с транспондером для применения штатного ключа. Далее, устройство должно вернуться на место и произвести обмен данными и с самой противоугонной установкой, и с контроллером. Приблизительно так выглядит цикл работы устройства f1 от производителя Starline. Как показывает практика, такое решение позволяет значительно повысить надежность и безопасность транспортного средства.

На системе VATS

Обход иммобилайзера возможен с использованием VATS системы, которой в большинстве случаев оборудуются транспортные средства производства США. В данном случае ключи для устройства выполняются по типу подключения к клеммам устройства специального сопротивления, находящегося внутри самого ключа. Такая сложная схема практически не позволяет обойти систему. Для того, чтобы сделать подобное устройство в домашних условиях, нужно только собрать схему, которая расположена выше. Но при этом важно наиболее точно произвести замер сопротивления установленного резисторного устройства.

Как правило, провода, необходимые для считывания схемы VATS, располагаются под рулем, но здесь все зависит от конкретного производителя. В основном они окрашиваются в контрастные тона, что позволяет определить их принадлежность к определенной схеме. Чтобы произвести замер, понадобится омметр — его следует подключить к одному из проводов, но заранее нужно сделать разрыв в цепи. Один щуп омметра соединяется с проводом, который идет к замку, в месте разрыва, а второй необходимо соединить с целым кабелем. В конечном итоге вы сможете замерить сопротивление с наибольшей точностью, но помните о том, что все замеры производятся при включенном зажигании.

Чтобы соорудить эмулятор ключа, потребуется с помощью резисторного устройства подобрать наиболее точный показатель, после чего добавить его в электросхему таким образом, как это видно на рисунке. Причем подключение должно осуществляться строго с использованием реле. Контакт на разорванной цепи необходимо соединить с выходом реле. Полученное в итоге сопротивление нужно закоммутировать с неразрезанным кабелем.

Видео «Краткий обзор устройств фирмы Starline»

На видео ниже представлен краткий обзор устройств для обхода иммо от производителя Starline (автор ролика — Кирилл Коломна).

Рано или поздно многие владельцы транспортных средств изъявляют желание установить автосигнализацию. Казалось бы, сложностей это вызывать не должно. Однако большинство новых моделей авто оснащены иммобилайзерами, которые не позволяют пользоваться сигнализацией с автоматическим запуском. Решить эту проблему можно, установив модуль обхода штатного иммобилайзера. К счастью, эту процедуру вполне реально выполнить в домашних условиях.

1 Функции и принцип работы иммобилайзера

Иммобилайзером называется специальное устройство, функция которого состоит в охране транспортного средства от угона. Принцип работы детали заключается в искусственном нарушении одной или нескольких систем автомобиля. Иными словами, если грабитель намерен угнать транспортное средство, то после запуска двигателя “неродным” ключом, иммобилайзер разрывает электрическую цепь в системе зажигания машины. Благодаря этому угонщик не проедет более 10–20 метров.

Само устройство иммобилайзера спрятано вне поля зрения человека. А если грабитель все же обнаружит деталь и попытается ее разрушить или демонтировать – защитный элемент полностью заблокирует все системы машины. Большинство иммобилайзеров активируются автоматически. Если транспортное средство не использовать в течении некоторого времени, то оно автоматически становится охраняемым.

Стандартная конструкция иммобилайзера состоит из таких деталей:

  • блок управления, который обрабатывает сигналы и отдает команды охранной системе;
  • электромагнитное реле. Эта деталь отвечает за разрыв электроцепи при угоне;
  • штатный ключ или карта с кодом, который распознает охранная система.

Специалисты различают 2 типа иммобилайзеров: контактные и бесконтактные. К первому типу относятся элементы, которые можно активировать с помощью штатного ключа. Устройства другого типа работают при помощи транспондера или карты-метки. Некоторые производители оснащают автомобили иммобилайзерами, которые активизируются при считывании отпечатков пальцев своих владельцев или после ввода секретного кода на специальной панели.

Иммобилайзер очень часто сравнивают с автосигнализацией. Сходство между этими устройствами действительно есть, однако для сигнализации характерен более широкий функционал. Иммобилайзеры не способны выполнять столько функций, что порой заставляет владельцев задуматься об установке автоматической сигнализации на автомобиль.

Стоит помнить, что приобретенная сигнализация и штатный иммобилайзер – вещи несовместимые друг с другом. Поэтому, чтобы выполнить монтаж первого устройства, необходимо схитрить и как-то обойти второе. Для этого и существует модуль обхода штатного иммобилайзера.

Прежде, чем приступать к установке модуля, необходимо определить тип охранной системы вашего авто. Сделать это несложно: если ваша машина американского производства, значит, она оснащена системой VATS. Если ваш автомобиль от азиатского или европейского производителя – он охраняется системой RFID.

Чтобы иметь понятие о принципах работы и конструкции этих типов охранных систем, рассмотрим каждую из них отдельно.

2 Принцип обхода иммобилайзеров охранной системы RFID

Для охранной системы RFID характерно наличие маленького чипа, именуемого транспондером. Он находится внутри штатного ключа зажигания. В процессе эксплуатации автомобиля чип передает сигнал, который считывает антенна штатного иммобилайзера. Чтобы обойти такую систему, многие умельцы вытаскивают чип и устанавливают его около антенны. Но в таких случаях охранная система автомобиля автоматически деактивируется, после чего угнать машину не составит труда никому. Лучший способ перехитрить охранную систему – установка модуля обхода иммобилайзера. Все модули обхода очень похожи, как по методам подключения, так и по составу.

В большинстве случаев в конструкцию модуля входит корпус, внутри которого находятся дополнительный ключ, реле и антенна, принимающая сигнал. Подключить такое устройство своими руками очень просто. Для этого кладем ключ чипом до антенны в корпус модуля. Внешняя антенна модуля должна быть закреплена на поверхности цилиндра замка зажигания машины. При этом 2 антенны необходимо вмонтировать таким образом, чтобы расстояние между ними было минимальным. Провода сигнализации нужно подключить так, чтобы на них одновременно не было плюса и минуса. Когда вы будете заводить авто, вы должны следить за появлением сигналов на этих проводах. Подключать лучше всего таким образом, чтобы черный провод соединялся с “массой”, а красный – был постоянно подключен к плюсу.

Далее проверяем работу дистанционного запуска. В идеале двигатель вашей машины должен завестись с брелока сигнализации. Если это произошло, значит, подключение выполнено успешно. На финишном этапе выбираем место подальше от человеческих глаз и аккуратно прячем туда устройство для обхода.

3 Методы обхода иммобилайзера системы VATS

Для активации охранной системы VATS производители оснащают ключ резистором. Если при запуске мотора декодер охранной системы не обнаружит нужное сопротивление, то цепи топливного насоса и стартера сразу же заблокируются. Следовательно, чтобы осуществить обход иммобилайзера в системе VATS, нам потребуется определить показатель сопротивления. Обычно резистор работает с показателями в диапазоне 400–11800 Ом . Нам нужно подобрать деталь с таким же сопротивлением.

После того, как резистор подобран, ищем провода системы VATS. Для этого используем схему электроприборов автомобиля. Обычно нужные нам провода находятся около рулевой колонки машины. Затем подключаем сигнализацию согласно инструкции. После этого возвращаемся к проводам охранной системы и перерезаем канал, соединяющий замок зажигания. Таким образом мы получим схему, в которой замок зажигания будет работать непосредственно с устройством сигнализации и обходить иммобилайзер.

Еще один эффективный метод обхода охранной системы VATS – это установка дополнительного иммобилайзера, который позволит дистанционно запускать двигатель, однако будет блокировать его при движении автомобиля.

Сейчас всё чаще встречаются автомобили со встроенными иммобилайзерами. Наиболее часто встречаются автомобили, оборудованные системой RFID (Radio Frequency Identification) и VATS (Vehicle Anti-Theft System). Смысл иммобилайзеров в том, что автомобиль можно завести только «родным» ключом. То есть ключом, который прописан в «мозгах» у автомобиля (если авто оборудован иммобилайзером RFID) или ключом, имеющим характеристики, необходимые для запуска двигателя (для авто, оборудованных VATS). Проще говоря, простой болванкой автомобиль не заведёшь.

Первый тип иммобилайзеров (RFID) встречается у большинства автомобилей азиатского и европейского производства. Второй тип иммобилайзеров (VATS) – почти у всех автомобилей американского производства.

Как же быть, если Вам хочется в свой автомобиль поставить автосигнализацию с автозапуском, а на авто есть встроенный иммобилайзер!? Вариант установки жидкостных подогревателей «Webasto» или «Гидроник » не будем рассматривать – нет 40-55 тысяч рублей у нас. Хоть и на самом деле именно установку этих подогревателей я и рекомендовал бы в первую очередь владельцам дорогущих новых автомобилей.

Значит, надо как-то обойти штатный иммобилайзер .

Обход иммобилайзера системы RFID

Этот тип иммобилайзеров характеризуется тем, что внутри ключа зажигания находится маленький «чип», называемый трансподером., который передаёт RF-сигнал маленькой мощности. Этот сигнал считывается антенной штатного иммобилайзера, которая расположена на замке зажигания. Можно, конечно, вытащить «чип» из ключа и примотать его к антенне на замке зажигания. Но тогда иммобилайзер автоматически деактивируется и автомобиль можно уже завести простой болванкой. Здесь на помощь приходят модули обхода иммобилайзеров . Все обходчики очень похожи и по составу и по подключению. Рассмотрим для примера обходчик иммобилайзеров Scher-Khan BP-2.

Модуль представляет собой коробочку, куда ложится дополнительный ключ (на рисунке 3) (если у Вас нет второго ключа, то необходимо его сделать, в Красноярске изготовление такого ключа стоит 1500-10500 в зависимости от автомобиля). В этой же коробочке находятся ещё реле (на рисунке 1) и считывающая антенна (на рисунке 2).

Подключать модуль обхода иммобилайзера просто.

Положите дополнительный ключ чипом внутрь считывающей антенны в модуль обходчика иммобилайзера.

Внешнюю антенну модуля обхода иммобилайзера необходимо закрепить на цилиндре замка зажигания. Очень важно, чтобы расстояние между штатной антенной RFID и антенной обходчика было минимальным. Буквально несколько миллиметров разницы – и автозапуск не работает! Кстати, штатная антенна RFID может находиться и не на замке зажигания. Пример тому – Toyota Prius .

Один провод, в BP-2 – это красный, подключаем к +12 Вольт. Второй – чёрный, к какому-нибудь «минусу». Смысл в том, чтобы не было одновременно «плюса» и «минуса» на этих двух проводах пока автомобиль не заводится дистанционно. При попытке автоматического или дистанционного запуска двигателя необходимо, чтобы на обоих выше указанных проводах появлялись сигналы. К каким цепям Вы будете подцеплять – это уже зависит от автомобиля и Вашей смекалки. Например, красный – «плюс» постоянный, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска. Или, чёрный – «масса», появляющаяся на выходе дополнительного канала автосигнализации при попытке автозапуска, красный – «плюс», появляющийся на выходе силового провода стартера (зажигания) автосигнализации при попытке дистанционного запуска. Короче, вариантов много. Чаще, конечно, используют первый вариант подключения.

Теперь проверяйте работу дистанционного автозапуска, и если всё работает – двигатель заводится без ключа в замке зажигания с брелка автосигнализации, то можно прятать обходчик иммобилайзера подальше от глаз. При сборке кожуха рулевой колонки не сдвиньте антенну обходчика! Знаете, как обидно, когда всё собрал, переоделся, собрался домой, начинаешь делать контрольную проверку, а автомобиль не заводится! И опять переодеваться, разбирать кожух, двигать туда-сюда антенну обходчика на замке зажигания… плохо, короче.

Может случиться и так, что вроде бы всё правильно подключили и антенна обходчика вплотную с антенной штатного иммобилайзера, а автозапуск не происходит. В этом случае, скорее всего (если Вы уверены, что с модулем обходчика иммобилайзера всё в порядке) необходимо заменить обходчик на другой.

Дело в том, что не все обходчики иммобилайзеров подходят ко всем автомобилям. Например, производители обходчиков иммобилайзера Scher-Khan советуют использовать Scher-Khan BP-2 для автомобилей азиатского происхождения, а Scher-Khan BP-3 – для автомобилей европейской сборки.

Если Вы не уверены, какой именно обходчик иммобилайзера подойдёт к автомобилю, возьмите так называемый «универсальный» модуль обхода иммобилайзера. Например, 556U. Этот обходчик иммобилайзера имеет несколько способов подключения. У него 9 проводов для подключения (6 питания и 3 антенных) и внутри перемычка на две позиции. Только с помощью такого обходчика удалось победить Skoda (не помню какую), BMW какую-то. Ну и простые автомобили он как орешки щёлкает. Стоимость его, правда, в 2-3 раза выше тех же Scher-Khan.

Бывает, что петля антенны обходчика слишком мала для того, чтобы её надеть на замок зажигания или туда, где находится антенна штатного иммобилайзера. Тогда опять же придётся подбирать другой модуль обхода иммобилайзера. Для таких случаев я рекомендую обходчик AME. У него плюс в том, что его антенна просто-напросто огромная петля. Эту петлю можно надеть хоть куда. Ещё один плюс данного обходчика иммобилайзера в том, что его петлю можно обмотать несколько раз вокруг штатной антенны, тем самым увеличивая вероятность обхода штатного иммобилайзера. Кстати, с помощью именно обходчика AME удалось победить Toyota Prius . Тут понадобилась и его огромная петля и возможность несколько раз обмотать её вокруг штатной антенной RFID.

Я надеюсь, Вы поняли принцип работы обходчика иммобилайзера. Во время дистанционного запуска двигателя срабатывает реле (помните чёрный и красный провода Scher-Khan BP-2 – это не что иное, как провода, питающие обмотку реле обходчика), находящееся в модуле обхода иммобилайзера. Через нормально-разомкнутые контакты реле сигнал, считанный антенной в обходчике иммобилайзера с дополнительного ключа, передаётся на внешнюю антенну обходчика. С внешней антенны обходчика иммобилайзера сигнал считывает уже антенна штатного иммобилайзера, расположенная на замке зажигания. А там уже по штатной проводке сигнал пошёл в «мозги» автомобильные и т.д.

Ещё один способ обойти штатный иммобилайзер – самому сделать что-то наподобие обходчика. Всё что нужно – «чип» или родной второй ключ, реле, проволока и терпение. Терпение потому, что угадать число витков те так и просто, особенно если у Вас до этого не было навыков в таком виде деятельности. В интернете полно таких советов, поэтому я не буду на этом останавливаться.

В заключении хочу сказать, что упомянутые выше модули обхода иммобилайзеров не являются панацеей. Просто это те обходчики, с которыми мне приходилось чаще всего работать.

Обход иммобилайзеров системы VATS

Автомобили с системой VATS оснащены ключом зажигания с вмонтированным в него резистором. Если при запуске двигателя декодер системы VATS не обнаружит необходимое сопротивление, цепи стартера и топливного насоса могут быть заблокированы.

Определите номинал резистора ключа. Обычно резистор имеет сопротивление 390-11800 Ом. Выберите резистор с погрешностью не более 5%.

Найдите провода VATS. Провода VATS - два провода малого сечения, выходящие из района рулевой колонки. Цвет их может быть различным, но они часто заключены в оранжевый, белый или чёрный кембрик - это или два белых провода или один пурпурный/белый, а другой - белый/черный.

При подключении к проводам VATS неважно, какой из проводов перерезать.

Как видите, ничего сложного.

Напоследок, совет.

Желательно, если Вы устанавливаете обходчик, поставить, как минимум, хитрушку какую-нибудь. Я же своим клиентам советую дооборудовать свой автомобиль иммобилайзером, который позволяет двигатель запускать дистанционно, но блокирует его работу при движении автомобиля.

P.S. Конечно, здесь не все типы иммобилайзеров рассмотрены. Но я и не ставил своей целью рассказать о типах иммобилайзеров. Тем более, что большинство автомобилей оборудованы именно рассмотренными мной системами иммобилайзеров или им подобным.

Иммобилайзером Starline называют устройство, помогающее обездвижить автомобиль при попытках угона. Однако кроме своей пользы оно способно иногда принести и существенные неудобства. Это бывает в тех случаях, когда нужно . Еще один неприятный вариант: владелец мог просто остаться без ключа Starline.

В таких случаях обычно стоит подумать о возможности обойти штатный иммобилайзер. Такую деталь, как обходчик к иммобилайзеру без ключа Starline принято запускать в работу несколькими способами. Подобные системы есть в свободной продаже. Этот модуль позволяет обойти даже бесчиповый барьер даже у Старлайн.

Особенности встроенных систем

Практически все современные машины оснащены сегодня системами защиты от возможности несанкционированного угона.

Выделяют следующие системы работы штатного иммобилайзера:

  • RFID (это обычно относится к европейскому и азиатскому транспорту);
  • VATS (ориентировано на американские машины).

Необходимы небольшие пояснения: у любого иммобилайзера Starline есть связь с ключом у автомобиля. Для каждого ключа RFID есть чип, который прописан в памяти у иммобилайзера. В случае когда ключ не опознается «своим», то двигатель просто не заведется. А уже для ключа VATS должны быть предъявлены определенные требования: резистивное сопротивление и другие характеристики. Когда это им соответствует, блок устройства будет нормально заводиться.

В связи с тем, что производство таких устройств постоянно совершенствуется, решить проблему иммобилайзера бывает очень трудно, особенно если это Старлайн. Например, часть фирм уже совершила переход от 40- битного варианта шифрования до 80-битного, а это уже усложнит возможность обхода штатного иммобилайзера . Другой вопрос, как лечить эту проблему без ключа? В этом случае понадобится бесключевый вариант. Кстати, подобный блок Starline стоит сейчас практически во всех новых моделях машин.

Обходчик для штатного иммобилайзера Старлайн без ключа

Для каких случаев обычно может понадобиться такой обходчик? Здесь могут быть такие варианты:

  1. Не будем брать тот пример, когда автомобиль угоняют. Предположим, что его нужно убрать с определенного участка ввиду каких-либо требований (например, опасности нахождения), не дожидаясь хозяина. В этом случае не обойтись без несанкционированного обхода.
  2. Требуется установка автосигнализации с автоподзаводом.
  3. Ключ потерян.

Обходчик Starlineи здесь предлагает простое, но вместе с тем серьезное решение. В современных автомобилях замок зажигания является непросто системой с силовыми цепями.

Сегодня обходчик - это уже сложное электронное устройство, имеющее CAN-шину и слаботочные цифровые цепи. Но даже в таких случаях проблема оказывается решаемой.

Справиться с этим может бесключевой модуль завода автомобиля. Если классические модели для обхода работают на нужной высокой частоте и просто транслируют нужный сигнал в необходимый момент, этот обходчик без ключа задействует еще одну линию. Располагается она между иммобилайзером и контроллером. Именно на неё и можно подать посторонний сигнал. В разных автомобилях она представлена по-разному. Где-то это заключено в один провод, а где-то является двумя проводками обмена между протоколами. Остается только лишь разгадать протокол обмена и подать актуальный сигнал в необходимое время.

Для такого взлома иммобилайзера могут использоваться даже мощности, представленные у «облачных сервисов» они имеют в комплекте кластеры громадных вычислительных мощностей и могут решать такие вопросы в достаточно короткий промежуток времени.

Как можно подключить обходчик штатного иммобилайзера без ключа Starline

Обходчик для иммобилайзера Starline без ключа может подключаться к машине следующим образом:

Это устройство Starline может подключаться к машине два раза. Первый раз это необходимо будет сделать для сбора информации. Второй и уже окончательный нужно будет сделать для сбора непосредственной дешифровки (так можно делать для автомобилей марки Форд).

Также возможно их использование в так называемом «самодостаточном» режиме отдельной установки.

В этом случае ориентируются на особенности электроники современных машин - она позволяет использовать для запуска без ключа команды CAN-шин или другие слаботочные импульсы управления. Чаще всего такой прием идет для Мицубиси.

Есть и более сложные варианты. Это относится к комбинированным схемам подключения. В этом случае обходчик будет подключаться к линиям данных и дополняться одновременным присоединениям к шине типа CAN (можно даже сразу к двум моторной и салонной). Для запуска модуля обхода иммобилайзера иногда можно будет производить обмен данными по всем этим линиям. Этот бесключевой способ подходит для Nissan и KIA.

Таким образом, получается, что бесключевой обходчик иммобилайзера - это модуль, благодаря которому осуществляется дистанционный запуск автомобиля. Если говорить конкретно о брендах, то здесь решить проблему предлагает сам Старлайн. Модуль марки Starline – это обходчик практически на всех современных марках автомобиля, в первую очередь, благодаря своему расширенному дополнительному функционалу.

Как выглядит стандартный обходчик иммобилайзера для системы Старлайн

Такой бесключевой обходчик Starline имеет обычно такой стандартный комплект:

  • блок центральный;
  • провода в комплекте;
  • саморезы;
  • петлю антенну в диаметре до 6 см;
  • антенный провод длиной 1,5 метра;
  • инструкцию по пользованию.

Последняя предполагает для возможности обхода автоматическое временное отключение самой штатной системы RFID во время дистанционного запуска двигателя.

Так как в сам блок ключа для зажигания уже встроен транспондер, этот модуль автоматически передаст его код во время запуска на антенну у штатного иммобилайзера.

Да Нет

Подавляющее большинство современных автомобилей оснащены противоугонным средством, которое называется иммобилайзер. Иммобилайзер - обездвиживатель, т.е. защита от несанкционированного запуска двигателя. Поскольку автомобиль оборудован этим устройством даже в самой простой - базовой комплектации, то именуется этот иммобилайзер штатным (т.е. не устанавливающимся опционально). Метод распознавания владельца - некий чип, встроенный в ключ от замка зажигания, и при включении замка зажигания опознающийся антенной считывателя, которая расположена вокруг личинки замка. Эта антенна называется Ридер, от английского слова считыватель. Получив сигнал от чипа, штатный иммобилайзер разрешает запуск двигателя. Технически это происходит на уровне протокола обмена штатными модулями и включением\выключением функций обеспечения работы двигателя от ЭБУ (мозг автомобиля - электронный блок управления или контроллер). Так же, продвинутые современные штатные иммобилайзеры могут быть выполнены в виде того же чипа, но с большим радиусом действия, он встроен в бесконтактный ключ KEYLESS или SMARTKEY, опознавание владельца происходит ещё на подходе к автомобилю.

Статистика краж и угонов неумолима, из неё мы получаем информацию не только о спросе у угонщиков на те или иные марки и модели, но и важную информацию о стойкости охранных систем. Очевидно, что угоняется огромное кол-во автомобилей и все они оборудованы штатным иммобилайзером. Напрашивается вывод в сомнении его эффективности. Специалисты Угона.нет в своих исследованиях методов угона, выделяют несколько основных способов обхода штатного иммо:

  1. Отключение функций блокировки двигателя устройством под названием "заводилка"
  2. Кодграббер для радиосигнала чипа

Итак, более подробно по пунктам с учетом противодействия:

1. Замена модулей, на заранее приготовленные. Здесь два варианта: контроллер м.б. перепрограммирован без функции иммо, либо с собой так же приносится чип для ридера. От замены модулей помогает механические средства защиты. Если контроллер расположен в подкапотном пространстве, в этом случае достаточно установить дополнительный замок капота (замки бывают разными: механические, электромеханические) или защитный кожух ЭБУ. Если ЭБУ расположен в салоне, то чтобы обезопасится от подмены, используют металлический кожух, устанавливающийся поверх контроллера на срывные болты. Так же используется способ перепиновки разъёма контроллера (здесь дилер задумается а не снять ли вас с гарантии). Минус в том,что существуют другие способы отключения функций иммо, смотреть ниже...

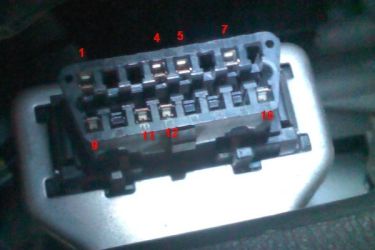

2. Программирование нового чипа осуществляется специальным оборудованием через диагностический разъём. Там есть специальная цифровая шина для протокола обмена данными, связанная с ЭБУ. Вариант усложнения жизни угонщикам - перенос диагностического разъёма в другое место или изменение самого разъёма, перепиновка, разрыв цепи шины. Минус идеи в том, что цифровая шина проходит в разных стандартных местах, главное для специалиста, желающего запрограммировать до неё добраться...

3. "Заводилка" смешное название, на самом деле очень грозное оружие угонщика. Метод похож на предыдущий: перепрограммирование электронной системы автомобиля через штатную цифровую шину. Для этого прибора не важна перепиновка штатных разъёмов и местонахождение контроллера ЭБУ. Главное условие - доступ к цифровой шине. Размеры заводилки довольно не большие, с пачку сигарет. После её использования из памяти EEPROM выбиваются все штатные ключи.Защитится от подобного посягательства можно при помощи разрывов диагностических цепей.

4. Мало распространённый, но реально существующий граб для чипов штатных ключей. Как правило, у большинства авто, радиосигнал идущий к ридеру для распознавания статический (не меняющийся во времени), стоит его один раз перехватить для дальнейшего отключения блокировки.

Если поставить перед собой цель защитить автомобиль от угона, рассчитывая на штатный иммобилайзер, то из вышесказанного следует потратить н-ную сумму на реализацию всех необходимых мер для достижения задуманного. Вопрос целесообразности должен определить сам пользователь, взвесив альтернативные пути усиления защиты с доработками штатной системы безопасности... Рекомендации Угона.нет - рассматривать связки дополнительного иммобилайзера и замка капота, эти решения намного эффективнее и дешевле. Так же, немаловажно при этом - отсутствие координальных переделок штатного электрооборудование, к чему при гарантийном обращении сможет придраться официальный дилер.
