Добрый день, уважаемые читатели. В статье мы разберёмся, как заменить ремень ГРМ Рено Дастер. На дорогах всё чаще можно встретить Рено Дастер. Доступный по цене и надёжный кроссовер. Представляет собой оптимальное соотношение цены и качества.

Эксплуатация Рено Дастер, как и любого автомобиля требует соблюдение сроков обслуживания, установленных производителем. Нарушение регламента обслуживания чревато возникновением неисправностей, требующих проведения серьёзного ремонта.

Особое внимание при эксплуатации Рено Дастер надо уделить замене ремня ГРМ. Разрушение ремня привода газораспределительного механизма нанесёт урон рабочим элементам двигателя. Ремонт обойдётся намного дороже, чем замена.

Опытные водители смогут выполнить работы по замене ремня ГРМ самостоятельно без посторонней помощи.

Разрыв ремня приводит к столкновению клапанов и поршней мотора. Происходит рассогласование углов поворота коленчатого вала и распределительного механизма. Специалисты компании Renault советуют при каждом техническом обслуживании проверять состояние ремня.

Критерии оценки состояния ремня ГРМ:

1.Отличное.

На поверхности ремня нет дефектов (сладок, трещин, подрезов) и отслоения материала. Тыльная сторона ремня не имеет изгибов, обнажённых участков корда и пятен подгорания. На торцевых поверхностях не замечено торчащих нитей и следов расслоения.

2.Удовлетворительное.

Отличаются незначительные дефекты на поверхности. Глубоких трещин и подрезов не наблюдается. Обнаружены единичные пятна подгорания. Виды следы активной эксплуатации ремня.

3.Неудовлетворительное.

На поверхности обнаружены складки, трещины и подрезы. Замечено отслоение материала. Найдены отдельные участки с обнажённым кордом. На торцевых поверхностях есть явные следы расслоения.

Как заменить ремень ГРМ на Рено Дастер?

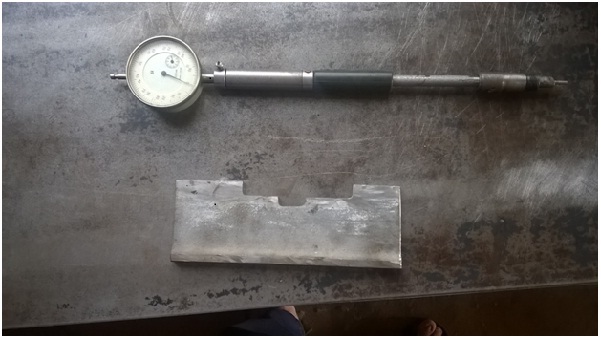

Для проведения работы понадобиться: набор инструмента, стопорная планка и индикатор-нутромер (определяет диаметры до сотых доли миллиметра). Автомобиль устанавливается на смотровую яму. Обеспечивается достаточное освещение.

Порядок выполнения работ:

1.Поворачиваем передние колёса вправо до упора. Демонтируем пластиковую защиту. Обеспечиваем доступ к шкиву коленчатого вала (КВ).

2.Включаем пятую передачу. Устанавливаем позади правого переднего колеса упор. Ключом отпускаем болт крепления шкива.

3.Включаем на коробке передач нейтральное положение и затягиваем . Демонтируем защиту двигателя. Устанавливаем под поддон мотора упор (лучше ).

Выкручиваем 4 болта и гайку правой опоры двигателя. Откручиваем болты крепления верхней половины кожуха ГРМ.

5.Снимаем катушку зажигания 4-го цилиндра и . На её место вкручиваем индикатор-нутромер. Удобнее снимать эту катушку, так как снятию катушки первого цилиндра мешает гидроклапан изменения фаз.

С тыльной стороны мотора протыкаем насквозь отвёрткой две заглушки и выковыриваем их, получая доступ к задним торцам распредвалов (РВ).

6.Вращая коленчатый вал по часовой стрелке, выставляем при помощи индикатора-нутромера поршни 1-4 в ВМТ (верхней мёртвой точке).

Прорези на тыльной стороне распредвалов должны находиться на одной линии и ниже их осей. Вставляем в них заготовленную стопорную планку.

7.Отжимает натяжной ролик, снимаем ремень привода навесных агрегатов. Выкручиваем болт шкива коленчатого вала и снимаем его.

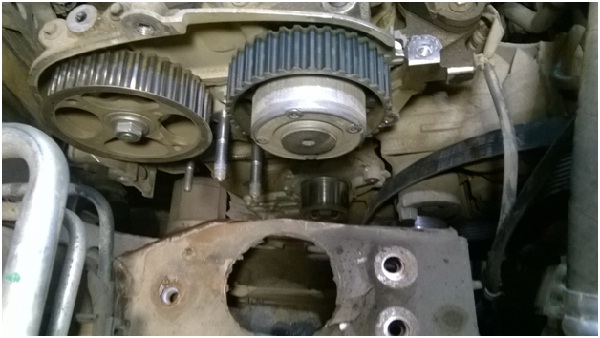

Открутив крепёж нижней половины кожуха, получаем доступ к приводу ГРМ. Отпустив гайку натяжного ролика, ослабляем натяжку ремня ГРМ и снимаем его. При необходимости, меняем натяжной и обводной ролики.

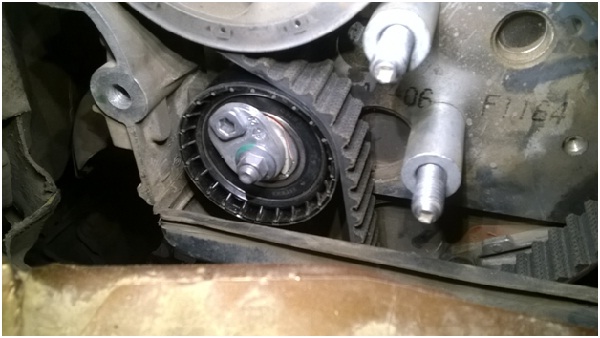

8.Устанавливаем новый ремень и ролики, контролируя по нутромеру положение коленчатого вала. Натягиваем ремень так, что бы метки на натяжном ролике совпали (на фото метки внизу справа).

9.Удаляем из пазов распредвалов стопорную планку. Прокручиваем коленчатый вал на два оборота по часовой стрелке. Проверяется правильность установки и натяжения ремня.

Забиваем новые заглушки сзади ГБЦ, удаляем индикатор-нутромер и собираем мотор в обратном порядке, не забыв затянуть болт шкива коленчатого вала усилием не меньше 125 Н.м.

Сложность

Не обозначено

В соответствии с регламентом технического обслуживания ремень привода газораспределительного механизма (ГРМ) заменяем через каждые 60 тыс.
км пробега автомобиля или через 4 года (что наступит раньше) независимо от его состояния.
Выход из строя ремня (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.
Поэтому, рекомендуем при каждом техническом обслуживании автомобиля проводить проверку состояния ремня.
Работу выполняем на смотровой канаве или эстакаде.
Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины.
Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.
На торцевых поверхностях ремня не должно быть расслоений и разлохмачивания.
Ремень также необходимо заменить при обнаружении на нем следов масла.
Необходимо отметить, что на зубчатых шкивах двигателя (1,6 и 2,0) нет меток для установки фаз газораспределения двигателя – на дилерских авторизованных сервисах при замене ремня привода ГРМ применяется специальный инструмент и приспособления для фиксации коленчатого и распределительных валов.
Также следует учитывать, что завод-изготовитель рекомендует менять не только зубчатый ремень, но и его натяжной и опорный ролики, а также болт крепления шкива привода вспомогательных агрегатов.
Поэтому рекомендуем операции по замене ремня привода ГРМ выполнять на специализированном сервисе, располагающим необходимым оборудованием и запасными частями.
В то же время, опытный водитель, обладающий соответствующими навыками по ремонту современных двигателей, сможет выполнить операции по замене ремня привода ГРМ самостоятельно.

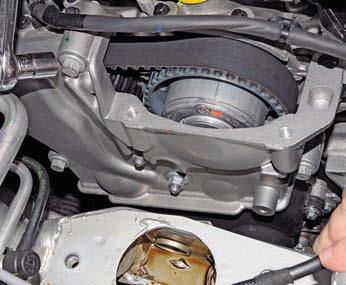

Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата и правый грязезащитный щиток моторного отсека.

На двигателе 1,6

Привод газораспределительного механизма: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – натяжной ролик; 4 – зубчатый шкив распределительного вала привода выпускных клапанов; 5 – зубчатый шкив распределительного вала привода впускных клапанов; 6 – опорный ролик; 7 – зубчатый шкив насоса охлаждающей жидкости

Для наглядности операции показываем на демонтированном двигателе.

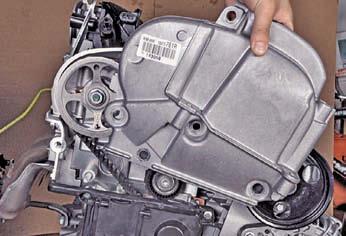

…и снимаем крышку.

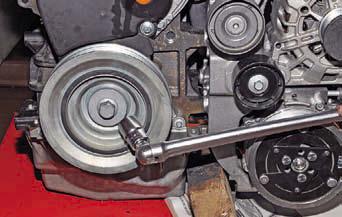

Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ, как описано выше.

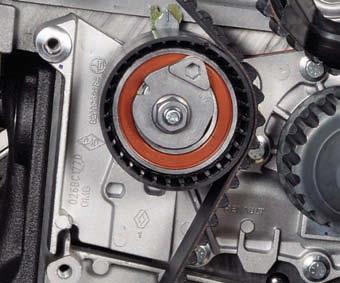

При нормальном натяжении ремня подвижный указатель должен совпадать с выемкой неподвижного указателя натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).

Для этого…

…ослабляем ключом «на 13» затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.





Для этого помощник должен включить в коробке передач высшую передачу (5-ю или 6-ю), нажать на педаль тормоза и включить стояночный тормоз.

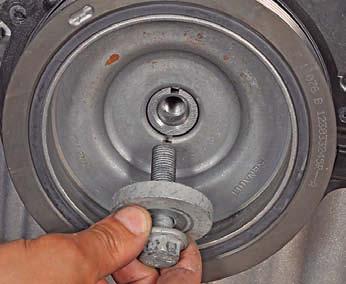

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов…

…и вынимаем болт с шайбой.

Снимаем шкив привода вспомогательных агрегатов.

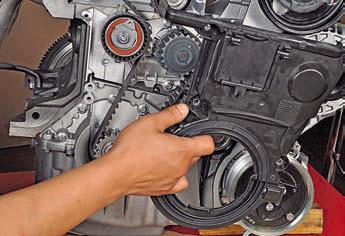

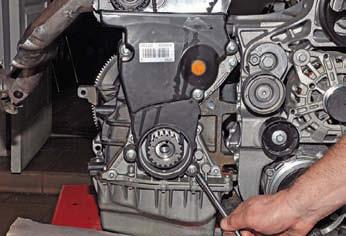

Головкой «на 8» отворачиваем четыре болта крепления нижней крышки привода ГРМ…

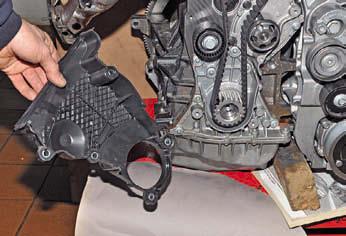

…и снимаем крышку.


Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в коробке передач высшей передаче (5-й или 6-й).

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Снимаем воздухозаборник с резонатором воздушного тракта.

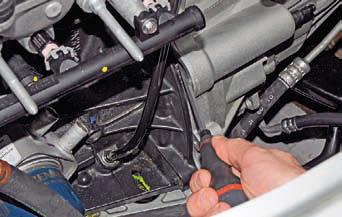

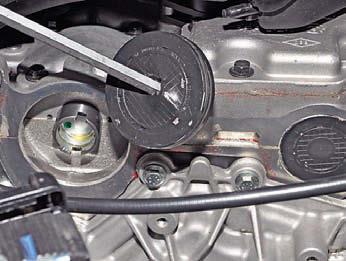

В центре заглушки (резиновом массиве) протыкаем отверткой отверстие и, действуя отверткой как рычагом…

…извлекаем заглушку из отверстия в головке блока цилиндров.
Аналогично извлекаем другую заглушку.
Проворачиваем коленчатый вал по часовой стрелке до того момента…

…пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм можно изготовить простейшее приспособление (см.
эскиз).

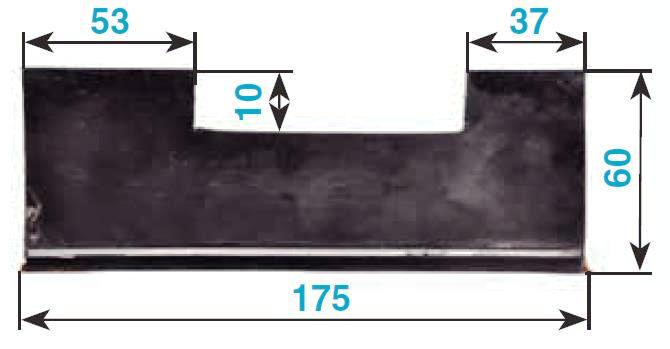

Приспособление для фиксации распределительных валов.

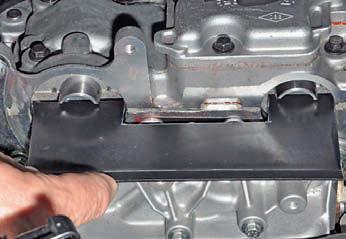

Устанавливаем приспособление в пазы валов.
Для проверки нахождения коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров на передней стенке блока цилиндров (под стартером) предусмотрено резьбовое отверстие, заглушенное пробкой.
Головкой Е-14 отворачиваем пробку (как показано на двигателе 2,0).
В отверстие необходимо ввернуть специальный установочный палец (с длиной резьбовой части 75 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке повернуть его по часовой стрелке.

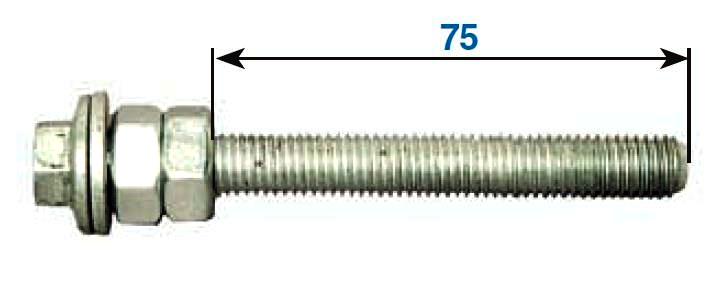

В качестве установочного пальца можно использовать болт М10.

На болт наворачиваем две регулировочные гайки и законтриваем их так, чтобы длина резьбовой части болта была равна 75 мм.
Собранное приспособление (установочный палец) вворачиваем в резьбовое отверстие блока цилиндров.
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров…

…установочный палец 1 должен ввернуться в отверстие до конца резьбы и упереться в отфрезерованную площадку 2 на щеке коленчатого вала (показано при снятом поддоне картера).
При этом коленчатый вал невозможно будет повернуть по часовой стрелке.
Если при вворачивании установочного пальца он упрется, а торец регулировочной гайки на пальце при этом не соприкоснется с торцом бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то нужно немного провернуть (вынув приспособление из пазов распределительных валов) коленчатый вал против часовой стрелки.
Затем нужно ввернуть установочный палец в отверстие блока цилиндров до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и провернуть коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.
Устанавливаем приспособление для фиксации распределительных валов, если оно было снято.
Ослабив ключом «на 13» затяжку гайки крепления натяжного ролика…

…поворачиваем ролик против часовой стрелки, уменьшая натяжение ремня привода ГРМ…

…снимаем ремень с натяжного ролика…

…и затем – со шкивов насоса охлаждающей жидкости, коленчатого и распределительных валов.

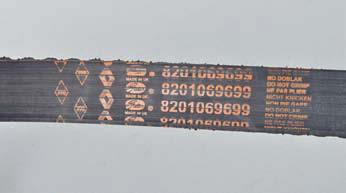

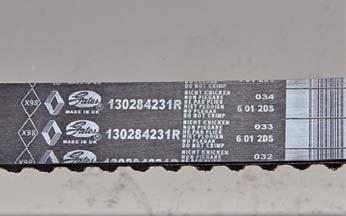

Маркировка ремня привода ГРМ (количество зубьев –131, ширина 25,4 мм).

Отворачиваем гайку крепления натяжного ролика…

…и снимаем его со шпильки корпуса насоса охлаждающей жидкости.

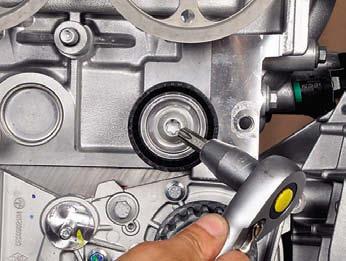

Ключом Torx T-50 отворачиваем винт крепления опорного ролика.

Снимаем опорный ролик и его втулку.
Устанавливаем новый опорный ролик в обратной последовательности.

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.
Затем одновременно надеваем ремень на новый натяжной ролик и устанавливаем ролик на шпильку корпуса насоса охлаждающей жидкости.
При монтаже натяжного ролика…

…вставляем отогнутый конец 1 кронштейна ролика в углубление 2 корпуса насоса охлаждающей жидкости.
Регулируем натяжение ремня привода ГРМ (см.
выше).
Выворачиваем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см.
выше).
Проверяем фазы газораспределения и натяжение ремня.
При необходимости повторяем операции по установке ремня привода ГРМ.
Заворачиваем пробку в отверстие блока цилиндров.

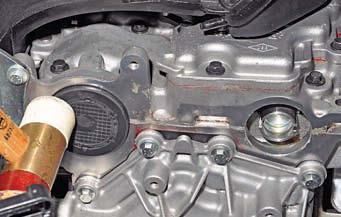

Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.

На двигателе 2,0

Привод газораспределительного механизма двигателя 2,0: 1 – зубчатый шкив коленчатого вала; 2 – ремень привода ГРМ; 3 – опорный ролик ремня; 4 – натяжной ролик ремня; 5 – зубчатый шкив распределительного вала выпускных клапанов; 6 – исполнительный механизм системы изменения фаз газораспределения; 7 – шкив насоса охлаждающей жидкости

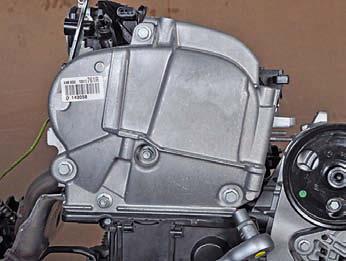

Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ…

…и снимаем крышку.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ (см. выше).
Оценить натяжение ремня можно по расположению указателей натяжного ролика ремня.

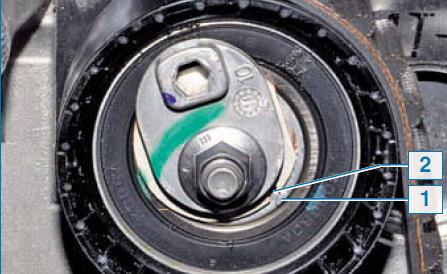

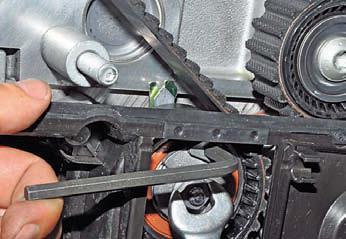

При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель незначительно смещен относительно неподвижного против часовой стрелки, то натяжение ремня недостаточно и ремень можно подтянуть.
Для этого…

…накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.
Удерживая ролик в этом положении, затягиваем гайку его крепления.
Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку.
Устанавливаем демонтированные детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов и верхнюю крышку привода ГРМ (см. выше).
Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания.
Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз.
Если при этом отвернуть болт крепления шкива не удается изза проворачивания коленчатого вала, то вал необходимо застопорить.
Для этого отворачиваем болт и вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления и отводим держатель со жгутами проводов от картера сцепления.

Вставляем через окно в картере сцепления шлицевую отвертку между зубьями венца маховика (для наглядности показано при снятых шлангах системы охлаждения).
Дальнейшие операции для наглядности показываем на демонтированном двигателе.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов и снимаем болт с шайбой.

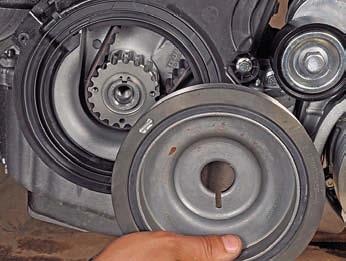

Снимаем шкив привода вспомогательных агрегатов.

Головкой «на 8» отворачиваем пять болтов крепления нижней крышки привода ГРМ…

…и снимаем крышку.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между болтом и торцом вала проставку (втулку или набор шайб).
Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в механической коробке передач высшей передаче (5-й или 6-й).
С целью облегчения проворачивания вала выворачиваем свечи зажигания.
Извлекаем заглушки распределительных валов и проворачиваем коленчатый вал по часовой стрелке до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов (как показано на двигателе 1,6 – см. выше).

Головкой E-14 выворачиваем из отверстия в блоке цилиндров…

…резьбовую пробку.

Вставляем в отверстие блока цилиндров установочный палец – стержень диаметром 8 мм и длиной не менее 70 мм (можно использовать хвостовик сверла диаметром 8 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на щеке коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону.
При правильном положении коленчатого вала…

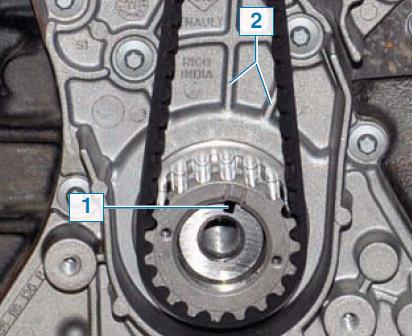

…шпоночный паз 1 на его носке должен расположиться между двумя ребрами 2 крышки блока цилиндров.
Для установки фаз газораспределения при сборке двигателя (после его ремонта) положение коленчатого вала в ВМТ поршней 1-го и 4-го цилиндров удобно контролировать…

…по совпадению впадины 1 задающего диска (для датчика положения коленчатого вала) на маховике с приливом 2 на блоке цилиндров (3 – отверстие для болта верхнего переднего крепления коробки передач).
Устанавливаем в пазы распределительных валов приспособление для их фиксации (как показано на двигателе 1,6 – см. выше).

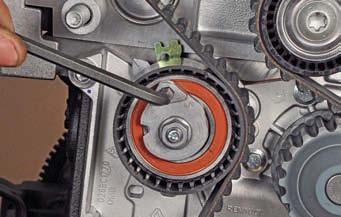

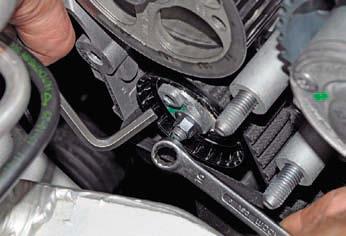

Ослабив ключом «на 10» затяжку гайки крепления натяжного ролика…

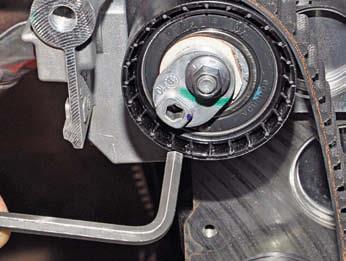

…шестигранником «на 6» поворачиваем ролик против часовой стрелки, ослабляя натяжение ремня).

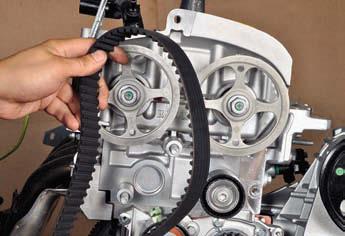

Снимаем ремень привода ГРМ с зубчатых шкивов распределительных и коленчатого валов.

Маркировка ремня привода ГРМ (количество зубьев –126, ширина 25,4 мм).
При замене ремня также нужно заменить натяжной и опорный ролики.
Отвернув гайку крепления…

…снимаем натяжной ролик со шпильки головки блока цилиндров.

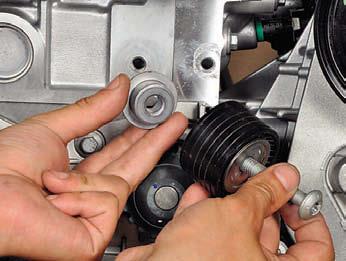

Головкой «на 16» отворачиваем болт крепления опорного ролика к блоку цилиндров.

Снимаем опорный ролик и его установочную втулку.
Устанавливаем новый опорный ролик в обратной последовательности и затягиваем болт его крепления предписанным моментом.

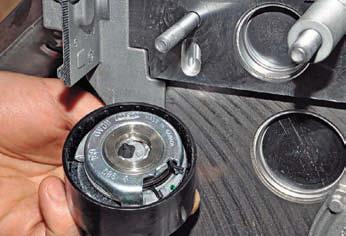

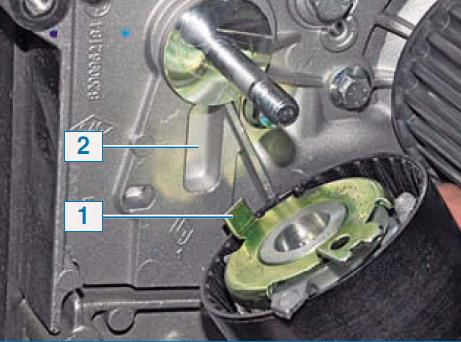

При установке натяжного ролика…

…вставляем отогнутый конец 1 его кронштейна в углубление 2 головки блока цилиндров и наживляем гайку крепления ролика.
При установке нового ремня привода ГРМ (на котором нанесены стрелки) ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

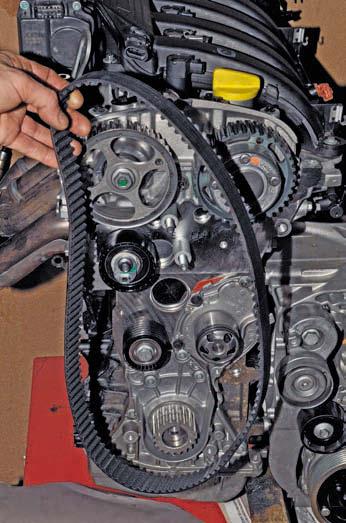

Устанавливаем ремень на зубчатые шкивы коленчатого и распределительных валов.
Заводим переднюю ветвь ремня под шкив насоса охлаждающей жидкости, а заднюю ветвь – под натяжной и опорный ролики.
Регулируем натяжение ремня привода ГРМ (см. выше).
Вынимаем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см. выше).
Проверяем фазы газораспределения и натяжение ремня и при необходимости повторяем регулировки.
Устанавливаем на место резьбовую пробку и запрессовываем новые заглушки распределительных валов (как показано на двигателе 1,6 – см. выше).
Дальнейшую сборку двигателя выполняем в обратной последовательности.
Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом.

> Проверка состояния и замена ремня привода газораспределительного механизма Рено Дастер

Renault Duster Проверка состояния и замена ремня привода газораспределительного механизма

В соответствии с регламентом технического обслуживания ремень привода газораспределительного механизма (ГРМ) заменяем через каждые 60 тыс.
км пробега автомобиля или через 4 года (что наступит раньше) независимо от его состояния.
Выход из строя ремня (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительных валов и, как следствие, к дорогостоящему ремонту двигателя.
Поэтому, рекомендуем при каждом техническом обслуживании автомобиля проводить проверку состояния ремня.
Работу выполняем на смотровой канаве или эстакаде.
Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины.
Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.
На торцевых поверхностях ремня не должно быть расслоений и разлохмачивания.
Ремень также необходимо заменить при обнаружении на нем следов масла.
Необходимо отметить, что на зубчатых шкивах двигателя (1,6 и 2,0) нет меток для установки фаз газораспределения двигателя - на дилерских авторизованных сервисах при замене ремня привода ГРМ применяется специальный инструмент и приспособления для фиксации коленчатого и распределительных валов.
Также следует учитывать, что завод-изготовитель рекомендует менять не только зубчатый ремень, но и его натяжной и опорный ролики, а также болт крепления шкива привода вспомогательных агрегатов.
Поэтому рекомендуем операции по замене ремня привода ГРМ выполнять на специализированном сервисе, располагающим необходимым оборудованием и запасными частями.
В то же время, опытный водитель, обладающий соответствующими навыками по ремонту современных двигателей, сможет выполнить операции по замене ремня привода ГРМ самостоятельно.
Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата (см. ) и правый грязезащитный щиток моторного отсека (см. ).

На двигателе 1,6

Привод газораспределительного механизма: 1 - зубчатый шкив коленчатого вала; 2 - ремень привода ГРМ; 3 - натяжной ролик; 4 - зубчатый шкив распределительного вала привода выпускных клапанов; 5 - зубчатый шкив распределительного вала привода впускных клапанов; 6 - опорный ролик; 7 - зубчатый шкив насоса охлаждающей жидкости

Для наглядности операции показываем на демонтированном двигателе.

…и снимаем крышку.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ, как описано выше.

При нормальном натяжении ремня подвижный указатель должен совпадать с выемкой неподвижного указателя натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).

Для этого…

…ослабляем ключом «на 13» затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.





Для этого помощник должен включить в коробке передач высшую передачу (5-ю или 6-ю), нажать на педаль тормоза и включить стояночный тормоз.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов…

…и вынимаем болт с шайбой.

Снимаем шкив привода вспомогательных агрегатов.

Головкой «на 8» отворачиваем четыре болта крепления нижней крышки привода ГРМ…

…и снимаем крышку.


Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в коробке передач высшей передаче (5-й или 6-й).

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.
Снимаем воздухозаборник с резонатором воздушного тракта (см. ).

В центре заглушки (резиновом массиве) протыкаем отверткой отверстие и, действуя отверткой как рычагом…

…извлекаем заглушку из отверстия в головке блока цилиндров.
Аналогично извлекаем другую заглушку.
Проворачиваем коленчатый вал по часовой стрелке до того момента…

…пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов.
Для фиксации распределительных валов при замене ремня из металлической пластины толщиной 5 мм можно изготовить простейшее приспособление (см.
эскиз).

Приспособление для фиксации распределительных валов.

Устанавливаем приспособление в пазы валов.
Для проверки нахождения коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров на передней стенке блока цилиндров (под стартером) предусмотрено резьбовое отверстие, заглушенное пробкой.
Головкой Е-14 отворачиваем пробку (как показано на двигателе 2,0).
В отверстие необходимо ввернуть специальный установочный палец (с длиной резьбовой части 75 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке повернуть его по часовой стрелке.
В качестве установочного пальца можно использовать болт М10.

На болт наворачиваем две регулировочные гайки и законтриваем их так, чтобы длина резьбовой части болта была равна 75 мм.
Собранное приспособление (установочный палец) вворачиваем в резьбовое отверстие блока цилиндров.
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров…

…установочный палец 1 должен ввернуться в отверстие до конца резьбы и упереться в отфрезерованную площадку 2 на щеке коленчатого вала (показано при снятом поддоне картера).
При этом коленчатый вал невозможно будет повернуть по часовой стрелке.
Если при вворачивании установочного пальца он упрется, а торец регулировочной гайки на пальце при этом не соприкоснется с торцом бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то нужно немного провернуть (вынув приспособление из пазов распределительных валов) коленчатый вал против часовой стрелки.
Затем нужно ввернуть установочный палец в отверстие блока цилиндров до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и провернуть коленчатый вал по часовой стрелке до упора площадки щеки вала в палец.
Устанавливаем приспособление для фиксации распределительных валов, если оно было снято.
Ослабив ключом «на 13» затяжку гайки крепления натяжного ролика…

…поворачиваем ролик против часовой стрелки, уменьшая натяжение ремня привода ГРМ…

…снимаем ремень с натяжного ролика…

…и затем - со шкивов насоса охлаждающей жидкости, коленчатого и распределительных валов.

Маркировка ремня привода ГРМ (количество зубьев -131, ширина 25,4 мм).

Отворачиваем гайку крепления натяжного ролика…

…и снимаем его со шпильки корпуса насоса охлаждающей жидкости.

Ключом Torx T-50 отворачиваем винт крепления опорного ролика.

Снимаем опорный ролик и его втулку.
Устанавливаем новый опорный ролик в обратной последовательности.

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.
Затем одновременно надеваем ремень на новый натяжной ролик и устанавливаем ролик на шпильку корпуса насоса охлаждающей жидкости.
При монтаже натяжного ролика…

…вставляем отогнутый конец 1 кронштейна ролика в углубление 2 корпуса насоса охлаждающей жидкости.
Регулируем натяжение ремня привода ГРМ (см.
выше).
Выворачиваем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см.
выше).
Проверяем фазы газораспределения и натяжение ремня.
При необходимости повторяем операции по установке ремня привода ГРМ.
Заворачиваем пробку в отверстие блока цилиндров.

Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.

На двигателе 2,0

Привод газораспределительного механизма двигателя 2,0: 1 - зубчатый шкив коленчатого вала; 2 - ремень привода ГРМ; 3 - опорный ролик ремня; 4 - натяжной ролик ремня; 5 - зубчатый шкив распределительного вала выпускных клапанов; 6 - исполнительный механизм системы изменения фаз газораспределения; 7 - шкив насоса охлаждающей жидкости

Головкой «на 13» отворачиваем три болта и две гайки крепления верхней крышки привода ГРМ…

…и снимаем крышку.
Головкой «на 18» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня привода ГРМ (см. выше).
Оценить натяжение ремня можно по расположению указателей натяжного ролика ремня.

При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного ролика (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель незначительно смещен относительно неподвижного против часовой стрелки, то натяжение ремня недостаточно и ремень можно подтянуть.
Для этого…

…накидным ключом «на 10» ослабляем затяжку гайки крепления натяжного ролика и шестигранником «на 6» поворачиваем ролик по часовой стрелке (натягивая ремень) до момента совмещения указателей.
Удерживая ролик в этом положении, затягиваем гайку его крепления.
Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку.
Устанавливаем демонтированные детали в обратной последовательности.
Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов (см. ) и верхнюю крышку привода ГРМ (см. выше).
Перед отворачиванием болта крепления шкива привода вспомогательных агрегатов необходимо заблокировать коленчатый вал от проворачивания.
Для этого помощник должен включить в механической коробке передач высшую передачу, нажать на педаль тормоза и включить стояночный тормоз.
Если при этом отвернуть болт крепления шкива не удается изза проворачивания коленчатого вала, то вал необходимо застопорить.
Для этого отворачиваем болт и вынимаем пистон креплений пластмассового держателя жгутов проводов к картеру сцепления и отводим держатель со жгутами проводов от картера сцепления (см. ).

Вставляем через окно в картере сцепления шлицевую отвертку между зубьями венца маховика (для наглядности показано при снятых шлангах системы охлаждения).
Дальнейшие операции для наглядности показываем на демонтированном двигателе.

Головкой «на 18» отворачиваем болт крепления шкива привода вспомогательных агрегатов и снимаем болт с шайбой.
Снимаем шкив привода вспомогательных агрегатов.

Головкой «на 8» отворачиваем пять болтов крепления нижней крышки привода ГРМ…

…и снимаем крышку.
Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.
Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между болтом и торцом вала проставку (втулку или набор шайб).
Коленчатый вал можно также проворачивать, вращая (установленное на место) переднее правое колесо по часовой стрелке при включенной в механической коробке передач высшей передаче (5-й или 6-й).
С целью облегчения проворачивания вала выворачиваем свечи зажигания (см. ).
Извлекаем заглушки распределительных валов и проворачиваем коленчатый вал по часовой стрелке до того момента, пока пазы на торцах распределительных валов не займут горизонтальное положение (расположатся параллельно плоскости разъема крышки и головки блока цилиндров) и будут смещены вниз относительно осей распределительных валов (как показано на двигателе 1,6 - см. выше).

Головкой E-14 выворачиваем из отверстия в блоке цилиндров…

…резьбовую пробку.

Вставляем в отверстие блока цилиндров установочный палец - стержень диаметром 8 мм и длиной не менее 70 мм (можно использовать хвостовик сверла диаметром 8 мм).
При нахождении коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров палец должен войти в прямоугольный паз на щеке коленчатого вала и заблокировать вал при попытке провернуть его в ту или иную сторону.
При правильном положении коленчатого вала…

…шпоночный паз 1 на его носке должен расположиться между двумя ребрами 2 крышки блока цилиндров.
Для установки фаз газораспределения при сборке двигателя (после его ремонта) положение коленчатого вала в ВМТ поршней 1-го и 4-го цилиндров удобно контролировать…

…по совпадению впадины 1 задающего диска (для датчика положения коленчатого вала) на маховике с приливом 2 на блоке цилиндров (3 - отверстие для болта верхнего переднего крепления коробки передач).
Устанавливаем в пазы распределительных валов приспособление для их фиксации (как показано на двигателе 1,6 - см. выше).
Ослабив ключом «на 10» затяжку гайки крепления натяжного ролика…

…шестигранником «на 6» поворачиваем ролик против часовой стрелки, ослабляя натяжение ремня).

Снимаем ремень привода ГРМ с зубчатых шкивов распределительных и коленчатого валов.

Маркировка ремня привода ГРМ (количество зубьев -126, ширина 25,4 мм).
При замене ремня также нужно заменить натяжной и опорный ролики.
Отвернув гайку крепления…

…снимаем натяжной ролик со шпильки головки блока цилиндров.

Головкой «на 16» отворачиваем болт крепления опорного ролика к блоку цилиндров.

Снимаем опорный ролик и его установочную втулку.
Устанавливаем новый опорный ролик в обратной последовательности и затягиваем болт его крепления предписанным моментом (см. ).
При установке натяжного ролика…

…вставляем отогнутый конец 1 его кронштейна в углубление 2 головки блока цилиндров и наживляем гайку крепления ролика.
При установке нового ремня привода ГРМ (на котором нанесены стрелки) ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).
Устанавливаем ремень на зубчатые шкивы коленчатого и распределительных валов.
Заводим переднюю ветвь ремня под шкив насоса охлаждающей жидкости, а заднюю ветвь - под натяжной и опорный ролики.
Регулируем натяжение ремня привода ГРМ (см. выше).
Вынимаем установочный палец из отверстия в блоке цилиндров и снимаем приспособление для фиксации распределительных валов.
Проворачиваем коленчатый вал на два оборота по часовой стрелке до момента, пока пазы на торцах распределительных валов не займут нужного положения (см. выше).
Проверяем фазы газораспределения и натяжение ремня и при необходимости повторяем регулировки.
Устанавливаем на место резьбовую пробку и запрессовываем новые заглушки распределительных валов (как показано на двигателе 1,6 - см. выше).
Дальнейшую сборку двигателя выполняем в обратной последовательности.
Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом (см. ).

Renault Duster. Недостаточное давление масла (горит сигнализатор недостаточного давления масла)

Причины падения давления масла

На панели приборов есть лампочка, которая сигнализирует об аварийном давлении масла в двигателе. Когда она загорается это явный признак неисправности. Расскажем что делать, если загорается лампа давления масла и как устранить неисправность.

Контрольная лампочка масла может загореться по двум различных причинам: либо низкое давление масла, либо низкий уровень масла. А вот что конкретно означает загоревшаяся на приборной панели лампочка масла, поможет выяснить только инструкция по эксплуатации. Поможет нам тот факт, что, как правило, бюджетные автомобили не имеют индикатора низкого уровня масла, а только низкого давления масла.

Недостаточное давление масла

Если загорелась лампочка масленки – это означает недостаточное давление масла в двигателе. Как правило, она загорается лишь на несколько секунд и не представляет для мотора большую угрозу. Например, она может загораться при сильном крене машины в повороте или при холодном пуске зимой.

Если лампочка низкого давления масла загорается из-за низкого уровня масла, то уровень этот, как правило, уже критически низкий. Первым делом, когда загорится лампочка давления масла – проверьте наличие моторного масла. Если уровень масла ниже нормы – то это и является причиной загорание данной лампы. Данная проблема решается просто – нужно долить масло до нужного уровня. Если лампочка погасла – радуемся, и не забываем вовремя доливать масло, иначе это может обернуться серьезными проблемами.

Если лампочка давления масла горит, но с уровнем масла на щупе все в порядке, то еще одна причина, по которой индикатор мог загореться - это вышедший из строя масляный насос. Он не выполняет свою работу по достаточной циркуляции масла в системе смазки двигателя.

В любом случае, если лампочка давления масла или низкого уровня масла загорелась, машину нужно немедленно остановить, съехав на обочину или в более безопасное место, и заглушить. Почему нужно сразу остановиться? Потому что, если масло в моторе иссякло существенно, то последний может остановиться и сломаться с перспективой очень дорогостоящего ремонта. Не забывайте, что масло имеет очень важное значение для поддержания работоспособности двигателя. Без масла двигатель выйдет из строя очень быстро - порой за считанные минуты работы.

Также данная ситуация происходит, когда меняют масло в двигателе на новое. После первого запуска может загореться лампочка давления масла. Если масло хорошего качества, она должна погаснуть через 10-20 секунд. Если не гаснет – причина в бракованном или неработающем масляном фильтре. Его нужно заменить на новый качественный.

Неисправность датчика давления масла

Давление масла на холостом ходу (примерно при 800 – 900 об/мин) не должно быть менее 0,5 кгс/см2. Датчики для измерения аварийного давления масла бывают с различным диапазоном срабатывания: от 0,4 до 0,8 кгс/см2. Если на автомобиле установлен датчик с величиной срабатывания 0,7 кгс/см2, то даже при 0,6 кгс/см2 он будет включать контрольную лампу, сигнализирующую о как бы аварийном давлении масла в моторе.
Чтобы понять, виноват в загорании лампочки датчик давления масла или нет, нужно повысить обороты коленчатого вала до 1000 оборотов в минуту на холостом ходу. Если лампочка погаснет, то давление масла в двигателе в норме. Если нет, то необходимо обратиться к специалистам, которые измерят давление масла манометром, подсоединив его вместо датчика.
От ложных срабатываний датчика помогает прочистка. Нужно отвернуть его и тщательно прочистить все масляные каналы, ведь причина ложных срабатываний датчика может быть в засорениях.

Если уровень масла в норме и датчик исправен

Первым делом, нужно проверить масляный щуп и убедиться не стал ли больше уровень масла после последней проверки? Не пахнет ли от масляного щупа бензином? Возможно, в двигатель попадает бензин или тосол. Проверить наличие в масле бензина легко, нужно опустить щуп в воду и посмотреть останутся ли бензиновые разводы. Если да, то нужно обращаться в автосервис, возможно, предстоит ремонт двигателя.
Если неисправности в двигателе, чему послужило загорание лампочки давления масла – это легко заметить. Неисправности мотора сопровождаются потерей мощности, увеличением расходом топлива, из выхлопной трубы выходит черный или синий дым.

Если уровень масла в норме, то не стоит опасаться длительной индикации низкого давления масла, например при холодном пуске. Зимой, при низких температурах, это абсолютно нормальный эффект.
После ночной стоянки масло стекает из всех магистралей и густеет. Насосу нужно определенного время, чтобы заполнить магистрали и создать необходимое давление. Масло к коренным и шатунным шейкам поступает раньше, чем к датчику давления, поэтому износа деталей двигателя исключен. Если лампа давления масла не гаснет около 3 секунд – это не опасно.

Что можно сделать самому

Замер давления масла в двигателе
Проблему низкого давления масла сильно осложняет взаимосвязь расхода смазки и понижения уровня с общим показателем давления в системе. При этом целый ряд неисправностей можно устранить самостоятельно.

В случае обнаружения утечек проблему достаточно легко локализовать и решить. Например, протечка масла из-под масляного фильтра устраняется его подтяжкой или заменой. Похожим образом решается и проблема с датчиком давления масла, через который течет смазка. Датчик затягивается или просто меняется на новый.
Что касается течей сальников, в этом случае понадобится наличие времени, инструментов и навыков. При этом заменить передний или задний сальник коленвала своими руками можно у себя в гараже со смотровой ямой.

Течь масла из-под клапанной крышки или в области поддона можно устранить путем затяжки крепежей, замены резиновых уплотнительных прокладок, при помощи специальных герметиков для двигателя. Нарушение геометрии соединяемых плоскостей или повреждения крышки клапанов/поддона укажут на необходимость замены таких деталей.

Если ОЖ попадает в моторное масло, тогда можно самому снять ГБЦ и заменить прокладку головки блока, соблюдая при этом все рекомендации касательно снятия и последующей обтяжки головки блока цилиндров. Дополнительная проверка привалочных плоскостей укажет на то, нужно ли делать шлифовку головки блока. При обнаружении трещин блока цилиндров или головки также возможен ремонт.
Что касается масляного насоса, данный элемент в случае износа лучше сразу заменить на новый. Также не рекомендуется чистить маслоприемник, то есть деталь полностью меняется.
В том случае, когда проблема в системе смазки не так очевидна, при этом ремонтировать автомобиль приходится самостоятельно, тогда в самом начале следует осуществить замер давления масла в двигателе.
Для решения задачи, а также с учетом точного представления о том, в чем измеряется давление масла в двигателе и как это делается, нужно заранее подготовить дополнительное оборудование. Отметим, в свободной продаже существует готовый прибор для измерения давления масла в двигателе.

Как вариант, измеритель давления масла универсальный «Измерит». Такое устройство вполне доступно по цене, имеет в комплекте все необходимое. Также можно изготовить похожий прибор своими руками. Для этого потребуется подходящий маслостойкий шланг, манометр и переходники.

Для замера готовое или самодельное устройство подключается вместо датчика давления масла, после чего оцениваются показания давления на манометре. Обратите внимание, обычные шланги использовать при самостоятельном изготовлении нельзя. Дело в том, что масло быстро разъедает резину, после чего отслоившиеся части могут попасть в масляную систему.

Итоги

Давление в системе смазки может падать по многим причинам:
-качество масла или потеря его свойств;
-течи сальников, прокладок, уплотнителей;
-масло «давит» из двигателя (растет давление по причине нарушений работы системы вентиляции картера);
-неисправности маслонасоса, другие поломки;
-силовой агрегат может быть сильно изношен и т.д.

В некоторых случаях водители прибегают к использованию присадки для увеличения давления масла в двигателе. Например, XADO ревитализант. По заявлениям производителей такая антидымная присадка с ревитализантом уменьшает расход масла, позволяет смазке сохранять необходимую вязкость при нагреве до высоких температур, восстанавливает поврежденные шейки и вкладыши коленвала и т.д.

Как показывает практика, эффективным решением проблемы низкого давления присадки считать нельзя, но в качестве временной меры для старых изношенных моторов указанный способ может подойти. Еще хотелось бы обратить внимание на то, что моргание лампочки давления масла не всегда указывает на неполадки с ДВС и его системами.
Редко, но бывает так, что возникают проблемы по электрике. По этой причине не следует исключать вероятность повреждения электрических элементов, контактов, датчика давления или самой проводки.

Напоследок добавим, что избежать многих проблем с масляной системой и двигателем помогает использование только рекомендуемого масла. Также необходимо подбирать смазку с учетом индивидуальных особенностей эксплуатации. Не меньшего внимания заслуживает и правильный подбор индекса вязкости по сезону (летнее или зимнее масло)

Моторное масло и фильтры нужно менять правильно и делать это строго по регламенту, так как увеличение межсервисного интервала приводит к сильному загрязнению системы смазки. Продукты распада и другие отложения в этом случае активно оседают на поверхностях деталей и стенках каналов, забивают фильтры, сетку маслоприемника. Маслонасос в таких условиях может не обеспечить нужного давления, возникает масляное голодание и значительно увеличивается износ мотора.

Срок службы оригинального ремня ГРМ Рено Дастер составляет 60 000 км пробега или четыре года эксплуатации. В обозначенный интервал замена осуществляется независимо от состояния ремня. Кроме того, в ходе каждого ТО (раз в 15 000 километров) необходимо проверять состояние привода ГРМ и в случае обнаружения дефектов – трещин, расслоений, следов подгорания – в срочном порядке осуществлять замену. Помните: обрыв ремня ГРМ гарантировано приведет серьезной поломке ДВС и дорогостоящему ремонту! Именно поэтому процедуру замены ремня категорически не рекомендуется откладывать.

Автомобили Renault Duster оборудованы тремя типами силовых агрегатов: бензиновые моторы 1.6 и 2.0, а также дизельный двигатель, объемом 1.5 литра. На всех ДВС установлен ременной механизм ГРМ, поэтому процедура замены ремня актуальна для каждой комплектации Дастера. Однако цена одной и той же операции может несколько отличаться в зависимости от типа двигателя – это обусловлено конструктивными особенностями и разной степенью сложности обслуживания каждого из моторов.

Замена ремня ГРМ Рено Дастер 1.6

Замена ремня ГРМ на Рено Дастер 1.6 сопровождается рядом сложностей. Прежде всего, это касается отсутствия меток фаз на шкивах: при самостоятельной замене их нужно нанести (ошибка недопустима, поскольку ее результатом станет выход из строя ГБЦ), либо приобрести специальные дилерские приспособления, позволяющие осуществить фиксацию валов. Также максимум внимания следует уделить натяжению ремня.

• устройства натяжения;
• обводного (опорного) подшипника;
• крепления шкива вспомогательных агрегатов.

Замена ремня ГРМ Рено Дастер 2.0

Процедура замены ремня ГРМ на Renault Duster 2.0 практически не отличается от обслуживания младшей версии мотора: сложности все те же – нет меток и процесс натяжения требует тщательного контроля. Однако двигатели 2 литра ставились на максимальные комплектации обозначенного авто, следовательно, компоновка подкапотного пространства может быть несколько плотнее, так что и цена обслуживания в специализированном техцентре окажется выше.

Список запчастей для замены аналогичен, но сами запчасти отличаются: так, ремень ГРМ для двигателя 1.6 имеет 131 зуб, а для мотора 2.0 – 126 зубцов. Именно поэтому комплект ремня ГРМ должен быть подобран строго по VIN-коду конкретного автомобиля.

Замена ремня ГРМ Рено Дастер 1.5 (дизель)

1.5-литровый дизель K9K устанавливался не только на Рено Дастер, но и на другие модели концерна Рено-Ниссан: Меган, Сандеро, Логан, Кашкай, Джук и т.д. Мотор зарекомендовал себя надежным и недорогим с точки зрения обслуживания: замена ремня ГРМ – не исключение. Единственное, за счет чего может увеличиться цена ремонта – это необходимость замены помпы (она считается слабым местом данного двигателя, поэтому зачастую меняется вместе с зубчатым ремнем).
