Как работает бензиновый двигатель внутреннего сгорания. Все о двигателях внутреннего сгорания: устройство, принцип работы и тюнинг Устроен двигатель машины

Прежде, чем рассматривать вопрос, как работает двигатель автомобиля , необходимо хотя бы в общих чертах разбираться в его устройстве. В любом автомобиле установлен двигатель внутреннего сгорания, работа которого основана на преобразовании тепловой энергии в механическую. Заглянем глубже в этот механизм.

Как устроен двигатель автомобиля – изучаем схему устройства

Классическое устройство двигателя включает в себя цилиндр и картер, закрытый в нижней части поддоном. Внутри цилиндра находится с различными кольцами, который перемещается в определенной последовательности. Он имеет форму стакана, в его верхней части располагается днище. Чтобы окончательно понять, как устроен двигатель автомобиля, необходимо знать, что поршень с помощью поршневого пальца и шатуна связывается с коленчатым валом.

Для плавного и мягкого вращения используются коренные и шатунные вкладыши, играющие роль подшипников. В состав коленчатого вала входят щеки, а также коренные и шатунные шейки. Все эти детали, собранные вместе, называются кривошипно-шатунным механизмом, который преобразует возвратно-поступательное перемещение поршня в круговое вращение .

Верхняя часть цилиндра закрывается головкой, где расположены впускной и выпускной клапаны. Они открываются и закрываются в соответствии с перемещением поршня и движением коленчатого вала. Чтобы точно представить, как работает двигатель автомобиля, видео в нашей библиотеке следует изучить также подробно, как и статью. А пока мы попытаемся выразить его действие на словах.

Как работает двигатель автомобиля – кратко о сложных процессах

Итак, граница перемещения поршня имеет два крайних положения – верхнюю и нижнюю мертвые точки. В первом случае поршень находится на максимальном удалении от коленчатого вала, а второй вариант представляет собой наименьшее расстояние между поршнем и коленчатым валом. Для того чтобы обеспечить прохождение поршня через мертвые точки без остановок используется маховик, изготовленный в форме диска.

Важным параметром у двигателей внутреннего сгорания является степень сжатия, напрямую влияющая на его мощность и экономичность.

Чтобы правильно понять принцип работы двигателя автомобиля, необходимо знать, что в его основе лежит использование работы газов, расширенных в процессе нагревания, в результате чего и обеспечивается перемещение поршня между верхней и нижней мертвыми точками. При верхнем положении поршня происходит сгорание топлива, поступившего в цилиндр и смешанного с воздухом. В результате температура газов и их давление значительно возрастает.

Газы совершают полезную работу, благодаря которой поршень перемещается вниз. Далее через кривошипно-шатунный механизм действие передается на трансмиссию, а затем на автомобильные колеса. Отработанные продукты удаляются из цилиндра через систему выхлопа, а на их место поступает новая порция топлива. Весь процесс, от подачи топлива до вывода отработанных газов, называется рабочим циклом двигателя.

Принцип работы двигателя автомобиля – различия в моделях

Существует несколько основных видов двигателей внутреннего сгорания. Наиболее простым является двигатель с рядным расположением цилиндров. Расположенные в один ряд, они составляют в целом определенный рабочий объем. Но постепенно некоторые производители отошли от такой технологии изготовления к более компактному варианту.

Много моделей используют конструкцию V-образного двигателя. При таком варианте цилиндры расположены под углом друг к другу (в пределах 180-ти градусов). Во многих конструкциях количество цилиндров составляет от 6 до 12 и более. Это позволяет значительно сократить линейный размер двигателя и уменьшить его длину.

Таким образом, разнообразие двигателей позволяет успешно их использовать в автомобилях самого разного назначения. Это могут быть стандартные легковые и грузовые машины, а также спортивные авто и внедорожники. В зависимости от типа двигателя вытекают и определенные технические характеристики всей машины.

(двигатель внутреннего сгорания) является тепловой машиной и работает по принципу сжигания смеси топлива и воздуха в камере сгорания. Главной задачей такого устройства выступает преобразование энергии сгорания топливного заряда в механическую полезную работу.

Не смотря на общий принцип действия, сегодня существует большое количество агрегатов, которые существенно отличаются друг от друга благодаря целому ряду индивидуальных конструктивных особенностей. В этой статье мы поговорим о том, какие бывают двигатели внутреннего сгорания, а также в чем состоят их главные особенности и отличия.

Читайте в этой статье

Типы двигателей внутреннего сгорания

Начнем с того, что ДВС может быть двухтактным и четырехтактным. Что касается автомобильных моторов, указанные агрегаты четырехтактные. Такты работы двигателя представляют собой:

• впуск топливно-воздушной смеси или воздуха (что зависит от типа ДВС);
• сжатие смеси горючего и воздуха;
• сгорание топливного заряда и рабочий ход;
• выпуск из камеры сгорания отработавших газов;

По такому принципу работают как бензиновые, так и дизельные поршневые моторы, которые нашли широкое применение в автомобилях и на другой технике. Также стоит упомянуть и , в которых газовое топливо сжигается аналогично дизтопливу или бензину.

Бензиновые силовые агрегаты

Такая система питания, особенно распределенный впрыск, позволяет увеличить мощность мотора, при этом достигается топливная экономичность и происходит снижение токсичности отработавших газов. Это стало возможным благодаря точной дозировке подаваемого топлива под управлением (электронная система управления двигателем).

Дальнейшее развитие систем топливоподачи привело к появлению моторов с прямым (непосредственным) впрыском. Главным их отличием от предшественников является то, что воздух и топливо подается в камеру сгорания отдельно. Другими словами, форсунка устанавливается не над впускными клапанами, а монтируется прямо в цилиндр.

Подобное решение позволяет подавать топливо напрямую, причем сама подача разделена на несколько этапов (подвпрысков). В результате удается добиться максимально эффективного и полноценного сгорания топливного заряда, двигатель получает возможность работать на бедной смеси (например, моторы семейства GDI), падает расход топлива, снижается токсичность выхлопа и т.д.

Дизельные моторы

Работает на дизтопливе, а также в значительной мере отличается от бензинового. Основное отличие заключается в отсутствии искровой системы зажигания. Воспламенение смеси топлива и воздуха в дизеле происходит от сжатия.

Если просто, сначала в цилиндрах сжимается воздух, который сильно нагревается. В последний момент происходит впрыск прямо в камеру сгорания, после чего нагретая и сильно сжатая смесь воспламеняется самостоятельно.

Если сравнивать дизельные и бензиновые ДВС, дизель отличается более высокой экономичностью, лучшим КПД и максимумом , который доступен на низких оборотах. С учетом того, что дизели развивают больше тяги при меньших оборотах коленвала, на практике такой мотор не нужно «крутить» на старте, а также можно рассчитывать на уверенный подхват с самых «низов».

Однако в списке минусов таких агрегатов можно выделить , а также больший вес и меньшие скорости в режиме максимальных оборотов. Дело в том, что дизель изначально «тихоходный» и имеет меньшую частоту вращения по сравнению с бензиновыми ДВС.

Дизели также отличаются большей массой, так как особенности воспламенения от сжатия предполагают более серьезные нагрузки на все элементы такого агрегата. Другими словами, детали в дизельном моторе более прочные и тяжелые. Также дизельные моторы более шумные, что обусловлено процессом воспламенения и сгорания дизельного топлива.

Роторный двигатель

Двигатель Ванкеля (роторно-поршневой двигатель) представляет собой принципиально иную силовую установку. В таком ДВС привычные поршни, которые совершают возвратно-поступательные движения в цилиндре, попросту отсутствуют. Главным элементом роторного мотора является ротор.

Указанный ротор вращается по заданной траектории. Роторные ДВС бензиновые, так как подобная конструкция не способна обеспечить высокую степень сжатия рабочей смеси.

К плюсам относят компактность, большую мощность при незначительном рабочем объеме, а также способность быстро раскручиваться до высоких оборотов. В результате автомобили с таким ДВС обладают выдающимися разгонными характеристиками.

Если говорить о минусах, то стоит выделить заметно сниженный ресурс сравнительно с поршневыми агрегатами, а также высокий расход топлива. Также роторный двигатель отличается повышенной токсичностью, то есть не совсем вписывается в современные экологические стандарты.

Гибридный двигатель

На одних ДВС для получения необходимой мощности используется в комплексе с турбонаддувом, тогда как на других с точно таким же рабочим объемом и компоновкой такие решения отсутствуют.

По этой причине для объективной оценки производительности того или иного двигателя на разных оборотах, причем не на коленвалу, а на колесах, необходимо проводить специальные комплексные замеры на динамометрическом стенде.

Читайте также

Усовершенствание конструкции поршневого двигателя, отказ от КШМ: бесшатунный двигатель, а также двигатель без коленвала. Особенности и перспективы.

• Моторы линейки TSI. Конструктивные особенности, преимущества и недостатки. Модификации с одним и двумя нагнетателями. Рекомендации по эксплуатации.





Современный двигатель внутреннего сгорания далеко ушел от своих прародителей. Он стал крупнее, мощнее, экологичнее, но при этом принцип работы, устройство двигателя автомобиля, а также основные его элементы остались неизменными.

Двигатели внутреннего сгорания, массово применяемые на автомобилях, относятся к типу поршневых. Название свое этот тип ДВС получил благодаря принципу работы. Внутри двигателя находится рабочая камера, называемая цилиндром. В ней сгорает рабочая смесь. При сгорании смеси топлива и воздуха в камере увеличивается давление, которое воспринимает поршень. Перемещаясь, поршень преобразует полученную энергию в механическую работу.

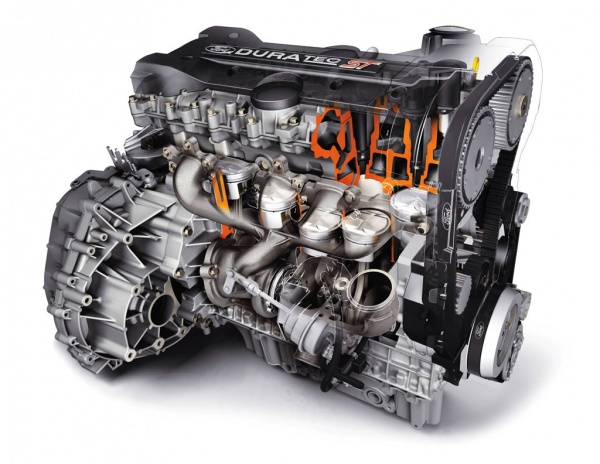

Как устроен ДВС

Первые поршневые моторы имели лишь один цилиндр небольшого диаметра. В процессе развития для увеличения мощности сначала увеличивали диаметр цилиндра, а потом и их количество. Постепенно двигатели внутреннего сгорания приняли привычный нам вид. Мотор современного автомобиля может иметь до 12 цилиндров.

Современный ДВС состоит из нескольких механизмов и вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. КШМ - кривошипно-шатунный механизм.
2. ГРМ - механизм регулировки фаз газораспределения.
3. Система смазки.
4. Система охлаждения.
5. Система подачи топлива.
6. Выхлопная система.

Также к системам ДВС относятся электрические системы пуска и управления двигателем.

КШМ - кривошипно-шатунный механизм

КШМ - основной механизм поршневого мотора. Он выполняет главную работу - преобразует тепловую энергию в механическую. Состоит механизм из следующих частей:

• Блок цилиндров.
• Головка блока цилиндров.
• Поршни с пальцами, кольцами и шатунами.
• Коленчатый вал с маховиком.

ГРМ - газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал.
• Впускные и выпускные клапаны с пружинами и направляющими втулками.
• Детали привода клапанов.
• Элементы привода ГРМ.

ГРМ приводится от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их

В зависимости от конструкции и количества клапанов на двигатель может быть установлен один или два распределительных вала на каждый ряд цилиндров. При двухвальной системе каждый вал отвечает за работу своего ряда клапанов - впускных или выпускных. Одновальная конструкция имеет английское название SOHC (Single OverHead Camshaft). Систему с двумя валами называют DOHC (Double Overhead Camshaft).

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя
• Насос (помпа)
• Радиатор
• Вентилятор
• Расширительный бачок

Рубашку охлаждения двигателей внутреннего сгорания образуют полости внутри БЦ и ГБЦ, по которым циркулирует охлаждающая жидкость. Она отбирает избыточное тепло у деталей двигателя и относит его к радиатору. Циркуляцию обеспечивает насос, привод которого осуществляется с помощью ремня от коленчатого вала.

Термостат обеспечивает необходимый температурный режим двигателя автомобиля, перенаправляя поток жидкости в радиатор либо в обход него. Радиатор, в свою очередь, призван охлаждать нагретую жидкость. Вентилятор усиливает набегающий поток воздуха, тем самым увеличивая эффективность охлаждения. Расширительный бачок необходим современным моторам, так как применяемые охлаждающие жидкости сильно расширяются при нагреве и требуют дополнительного объема.

Система смазки ДВС

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон).
• Насос подачи масла.
• Масляный фильтр с .
• Маслопроводы.
• Масляный щуп (индикатор уровня масла).
• Указатель давления в системе.
• Маслоналивная горловина.

Насос забирает масло из масляного картера и подает его в маслопроводы и каналы, расположенные в БЦ и ГБЦ. По ним масло поступает в места соприкосновения трущихся поверхностей.

Система питания

Система подачи для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак.
• Датчик уровня топлива.
• Фильтры очистки топлива - грубой и тонкой.
• Топливные трубопроводы.
• Впускной коллектор.
• Воздушные патрубки.
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, но в силу различных физических свойств бензина и дизельного топлива конструкция их имеет существенные различия. Сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом. Детали, обеспечивающие очистку воздуха и поступление его цилиндры - воздушный фильтр и патрубки - тоже относятся к топливной системе.

Система выпуска

Система выпуска предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор.
• Приемная труба глушителя.
• Резонатор.
• Глушитель.
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

В заключение необходимо упомянуть системы пуска и управления двигателем автомобиля. Они являются важной частью двигателя, но их необходимо рассматривать вместе с электрической системой автомобиля, что выходит за рамки этой статьи, рассматривающей внутреннее устройство двигателя.

Двигатель состоит из цилиндра 5 и картера 6, который снизу закрыт поддоном 9 (рис. а). Внутри цилиндра перемещается поршень 4 с компрессионными (уплотнительными) кольцами 2, имеющий форму стакана с днищем в верхней части. Поршень через поршневой палец 3 и шатун 14 связан с коленчатым валом 8, который вращается в коренных подшипниках, расположенных в картере. Коленчатый вал состоит из коренных шеек 13, щек 10 и шатунной шейки 11. Цилиндр, поршень, шатун и коленчатый вал составляют так называемый кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня во вращательное движение коленчатого вала (см. рис. 6).

Сверху цилиндр 5 накрыт головкой 1 с клапанами 15 и 17, открытие и закрытие которых строго согласовано с вращением коленчатого вала, а следовательно, и с перемещением поршня.

Перемещение поршня ограничивается двумя крайними положениями, при которых его скорость равна нулю: верхней мертвой точкой (ВМТ), соответствующей наибольшему удалению поршня от вала (см. рис. 6), и нижней мертвой точкой (НМТ), соответствующей наименьшему удалению его от вала.

Безостановочное движение поршня через мертвые точки обеспечивается маховиком 7, имеющим форму диска с массивным ободом.

Расстояние, проходимое поршнем, между мертвыми точками называется ходом поршня S , а расстояние между осями коренных и шатунных шеек - радиусом кривошипа R (рис. б). Ход поршня равен двум радиусам кривошипа: S = 2R . Объем, который описывает поршень за один ход, называется рабочим объемом цилиндра (литражом) V h :

V h = (¶ / 4)D 2 S .

Объем над поршнем V c в положении ВМТ (см. рис. а) и называется объемом камеры сгорания (сжатия). Сумма рабочего объема цилиндра и объема камеры сгорания составляет полный объем цилиндра V a :

V a =V h + V c .

Отношение полного объема цилиндра к объему камеры сгорания называется степенью сжатия е:

е = V a / V c .

Степень сжатия является важным параметром двигателей внутреннего сгорания, так как сильно влияет на его экономичность и мощность.

Принцип работы.

Действие поршневого двигателя внутреннего сгорания основано на использовании работы расширения нагретых газов во время движения поршня от ВМТ к НМТ.

Нагревание газов в положении ВМТ достигается в результате сгорания в цилиндре топлива, перемешанного с воздухом. При этом повышается температура газов и их давление. Так как давление под поршнем равно атмосферному, а в цилиндре оно намного больше, то под действием разницы давлений поршень будет перемещаться вниз, при этом газы расширятся, совершая полезную работу. Работа, производимая расширяющимися газами, посредством кривошипно-шатунного механизма передается коленчатому валу, а от него на трансмиссию и колеса автомобиля.

Чтобы двигатель постоянно вырабатывал механическую энергию, цилиндр необходимо периодически заполнять новыми порциями воздуха через впускной клапан 15 и топлива через форсунку 16 или подавать через впускной клапан смесь воздуха с топливом. Продукты сгорания топлива после их расширения удаляются из цилиндра через выпускной клапан 17. Эти задачи выполняют механизм газораспределения, управляющий открытием и закрытием клапанов, и система подачи топлива.

1. Такт впуска - Впускается топливо-воздушная смесь
2. Такт сжатия - Смесь сжимается и поджигается
3. Такт расширения - Смесь сгорает и толкает поршень вниз
4. Такт выпуска - Продукты горения выпускаются

Принцип действия. Сгорание топлива происходит в камере сгорания, которая расположена внутри цилиндра двигателя, куда жидкое топливо вводится в смеси с воздухом или раздельно. Тепловая энергия, полученная при сгорании топлива, преобразуется в механическую работу. Продукты сгорания удаляются из цилиндра, а на их место всасывается новая порция топлива. Совокупность процессов, происходящих в цилиндре от впуска заряда (рабочей смеси или воздуха) до выпуска отработанных газов, составляет действительный или рабочий цикл двигателя.

Системы и механизмы двигателя, и их назначение.

Первый серийный автомобиль был построен в начале XX века на заводе «Форд». Первую машину собрали в 1908 году. Это был Ford Model T. Машина выпускалась до 1928 года и стала легендой.

Гениальный менеджер и механик Генри Форд всегда говорил: «Машина может быть любого цвета, если она чёрная». Он сделал основной акцент на универсальность автомобиля, полностью отторгнув индивидуальность. Именно это его и погубило.

Несмотря на универсальность устройства автомобиля Ford Model T и его простую, но надёжную функциональность, в 20-х годах у него появился конкурент в виде машин «Дженерал Моторс». Эта компания предлагала каждому покупателю уникальный автомобиль с необычным внутренним устройством.

В те времена были только механические коробки передач и слабосильные двигатели. Скорость же автомобилей редко превышала 50 миль в час. Сейчас же всё изменилось. Современные автомобили — это шедевр инженерной мысли, внутренности которого наполнены самой современной электроникой и сверхсложными системами управления.

Технические же параметры давно вышли за рамки фантастики. Сейчас разгон до 100 километров за 4 секунды — реальность, которой никого не удивишь. В то же время на рынке существуют сотни компаний, которые занимаются продажами самых разных автомобилей. Тем не менее несмотря на всё это разнообразие — общее устройство автомобилей у них очень схоже.

С чего состоит автомобиль

Безусловно, в устройство современной машины входит множество разнообразных узлов и деталей, но даже среди них можно выделить основные:

• трансмиссия,
• кузов,
• ходовая часть,
• системы управления,
• электрооборудование.

Каждый из этих элементов выполняет важную роль, которую тяжело переоценить. Чтобы понять, насколько важна правильная работа каждой детали, рассмотрим их более подробно.

Кузов

Кузов — это несущая часть в устройстве автомобиля. Именно к ней крепятся все узлы и агрегаты. Сейчас автомобильные производители стараются сделать всё возможное, чтобы подобрать максимально прочный и лёгкий композитный спав, который послужит основой изделия.

Дело в том, обычный металл весит довольно много. Увеличение веса негативно сказывается на динамике, максимальной скорости и разгоне, да и управлять тяжелым автомобилем очень непросто. В результате сейчас всё чаще используют нестандартные подходы к созданию кузовов. К примеру, применяют в конструкции углеводородное волокно.

Пожалуй, самым ярким автомобилем, где применялась данная технология, был Lykan Hypersport. Вы могли видеть эту машину в фильме «Форсаж 7». Применение углеродного волокна для создания кузова позволило сильно облегчить автомобиль, значительно повысив все его характеристики. Кстати говоря, стоимость машины составляет больше трёх миллионов.

По факту кузов — это рама, которая держит всё устройство автомобиля вместе. В то же время она должна обладать достаточной жёсткостью, чтобы выдерживать по-настоящему большие нагрузки. На скорости более 200 километров в час от её прочности зависит жизнь водителя.

Кузов, применяемый в устройстве автомобиля не только должен быть лёгким и прочным, но и иметь правильные аэродинамические формы. От того насколько эффективно корпус машины будет рассекать потоки воздуха зависит скорость и управление.

Традиционно кузов, являющийся частью устройства автомобиля можно поделить на такие элементы:

• лонжероны,
• крыша,
• тормоза,
• навесные детали,
• моторный отсек,
• днище.

Для того чтобы добиться большей жёсткости к устройству днища автомобиля приваривают усилительные элементы. Они обеспечивают повышенную прочность и большую безопасность всей конструкции.

Каждый из этих элементов связан друг с другом. Так лонжероны представляют собой одну цельную конструкцию вместе с днищем. В некоторых случаях они привариваются к нему. Главная задача этих деталей в устройстве автомобиля заключается в создании опоры для подвески.

Если же говорить про навесные детали, то сразу вспоминаются крылья. Также нельзя обойти вниманием багажник, двери и капот. Они являются навесными деталями, но очень тесно связаны с кузовом автомобиля.

Внимание! Чтобы добиться большей стабильности конструкции задние крылья привариваются к кузову, а передние делаются съёмными.

Подобные нюансы нужно учитывать, если вы хотите провести тюнинг своего железного коня. Мало того, именно к навесным деталям кузова прикрепляются детали модинга. Достаточно вспомнить тот же спойлер. Даже неоновые вставки монтируются по периметру днища.

Тюнинг корпуса даёт самый большой зрительный эффект. К тому же дополнительные элементы, вроде же бампера с низкой посадкой могут обеспечить конструкции гораздо лучшие аэродинамические качества.

Без ходовой никуда

Ходовая в устройстве автомобиля играет роль фундамента. Именно за счёт неё автомобиль может двигаться. К примеру, колёса, подвеска и мосты — это всё её элементы. Без них само движение было бы невозможным.

Система может иметь как переднюю независимую подвеску, так и заднюю зависимую. Сейчас в большинстве автомобилей используют именно первый вариант, так как он даёт наилучшую управляемость транспортного средства.

Главным отличием независимой подвески является то, что каждое колесо крепится отдельно. Мало того в устройстве автомобиля все колёса имеют собственные крепёжные системы.

Зависимая подвеска считается неким архаизмом в автомобильных кругах. Тем не менее некоторые компании в целях экономии и максимального упрощения устройства автомобиля до сих пор её используют. Тем не менее она обеспечивает высокую надёжность конструкции. Мало того, ухищрения некоторых производителей позволяют добиться по-настоящему выдающихся результатов при использовании этой устаревшей технологии.

Хочется вспомнить тот же немецкий концерн BMW. Эта компания уже на протяжении многих лет выпускает автомобили, в устройстве которых лежит именно задняя зависимая подвеска.

Тем не менее заднеприводные машины немецкого бренда славятся во всём мире. Мало того, многие водителя покупают данные автомобили с задним устройством подвески как раз из того удовольствия, которое получает водитель, сидя за рулём, этого монстра.

Внимание! Задний привод даёт возможность ощутить настоящее удовольствие от управления мощной, быстрой и хищной машины.

Обычно задняя подвеска представляет собой ведущий мост. В некоторых случаях машиностроители устанавливают жёсткую балку, и этого вполне достаточно, чтобы обеспечить оптимальную прочность конструкции.

Тормоза

Если на предыдущей детали располагался сам автомобиль и всё его устройство, то роль тормозной системы совершенно в другом. Надёжные тормоза позволяют предотвратить множество несчастных случаев и спасти миллионы человеческих жизней.

Многие автомобильные эксперты не считают нужным выделять данный элемент в устройство автомобиля. Они просто считают его частью ходовой. Тем не менее это в корне неправильно. Ведь важность тормозов в современном напряжённом трафике тяжело переоценить.

Сейчас чаще всего выделяют три элемента тормозной конструкции:

• Рабочая — позволяет управлять скоростью. Данная подсистема отвечает за постепенное уменьшение скорости вплоть до полной остановки автомобиля.
• Запасная — она нужна тогда, когда основная система в устройстве автомобиля отказывает. Обычно её делают полностью автономной.
• Стояночная — это ручной тормоз, который удерживает машину на одном месте, пока вас нет.

В современных тормозных системах используется множество дополнительных устройств, которые обеспечивают лучшую работу тормозов. Особое значение имеют разнообразные усилители и антиблокировочная системы. Эти элементы позволяют не только в несколько раз поднять эффективность системы, но и увеличить её комфортность для водителя.

Трансмиссия

Это устройство передаёт крутящий момент с вала на колёса. Конструкция состоит из следующих элементов:

• сцепления,
• шарниров,
• коробки передач,
• ведущего моста.

За счёт сцепления конструкторы в автомобиле устанавливают связь валов двигателя и коробки передач. В свою очередь КПП сильно снижает нагрузку на двигатель, увеличивая его ресурс и обеспечивая наиболее рациональный расход топлива.

Стоит признать, что за последние годы было придумано множество вариантов устройства коробки передач. Первой была МКПП. Она была изобретена вначале двадцатого века. Первая машина, на которой её установили, была всё та же легендарная модель американской компании «Форд» — Т.

С тех пор прошло около 40 лет, и в 50-х годах изобретают автоматическую коробку передач. Теперь не водитель решает, когда включить новую передачу, а гидравлическая система. Плюс такого устройства заключается в его простоте, а также плавности переключения.

Наконец, третьим витком эволюции устройства КПП становится робот. Данная коробка сочетает в себе все достоинства механики и автомата. Всё дело в том, что передачи переключает умная программа. Она до точности в несколько десятых миллисекунды определят нужно время и осуществляет переход. Как результат водитель получает огромную экономию топлива.

Важно! Также есть вариатор, но он редко где используется.

Двигатель

Пожалуй, это самая важная часть автомобиля — его сердце. От мощности данного устройства зависят в наибольшей степени скорость и динамика машины. Суть принципа работы этой детали крайне проста. Двигатель превращает тепловую энергию в электрическую за счёт сгорания топлива.

Электрооборудование и системы управления

Дело в том, что с каждым годом эти комплексы устройств автомобиля становятся всё больше связаны друг с другом. Умные системы управляют напряжением в проводке, работой аккумулятора и потреблением электроэнергии. Подобный подход превращает машины в думающие устройства, которые решают где водителю лучше всего парковаться и следят за едущими вблизи автомобилями.

Итоги

Устройство автомобиля — это сложная система, на изучение которой уходят годы. Тем не менее общую схема и предназначение всех узлов может изучить и понять даже новичок. Эти знания могут помочь как в дороге, так и в обслуживании авто.
