Как меняется задний ступичный подшипник. Что такое задний подшипник ступицы, как он устроен и как его заменить? Процесс замены подшипника

Вышедший из строя ступичный подшипник заднего колеса заявляет о возникшей проблеме постоянным, зачастую . Он доносится сзади и не исчезает при движении на нейтральной передаче. По мере увеличения износа подшипника этот звук может все более возрастать. Необходима замена ступичного подшипника заднего колеса.

Проверка подшипника ступицы заднего колеса

Вывешиваем колесо на подшипник которого имеются подозрения. Вращаем его рукой. Колесо с исправным подшипником крутится практически бесшумно. Неисправный подшипник выдает себя шумом и звуком «как будто перекатываются шарики в подшипнике». Степень шума и перекатывания зависит от степени износа самого ступичного подшипника. Для сравнения можно вывесить колесо с исправным подшипником и послушать с каким звуком вращается оно.

Необходимые инструменты

— Удлиненная головка на 30 с длинным воротком, либо аналогичного диаметра изогнутый накидной ключ (либо аналогичный торцевой ключ и т. д.)

Для отворачивания гайки ступицы колеса.

— Тонкое зубило, кернер

Для отгибания замятого края гайки ступицы.

— Трехлапый съемник (необязателен)

Для снятия ступицы с оси колеса.

— Двухлапый съемник, либо специальный полукруглый (необязателен)

Для снятия внутреннего кольца подшипника с оси колеса.

— Съемник – пассатижи

Для снятия-установки стопорного кольца

— Съемник для выпрессовки подшипника из ступицы/запрессовки подшипника в ступицу (необязателен)

— Рожковый или любой иной ключ на 12 (11, 8, 7-в зависимости от вид штифта)

Для отворачивания направляющих штифтов, крепящих тормозной барабан.

— Ключ на 13 (14)

Для отворачивания регулировочной гайки стояночного тормоза.

Подготовительные работы

Работы лучше всего проводить на яме (смотровой канаве), так удобнее. Но если ямы нет, можно обойтись и без нее.

— Фиксируем автомобиль , поставив его на ровной площадке, на первую передачу, подложив под колеса противооткатные упоры.

— Под днищем автомобиля отпускаем гайку затяжки ручного тормоза.

Если автомобиль установлен не на яме (смотровой канаве), то для выполнения этой операции придется поддомкратить одно из колес, поставить страховочный упор под автомобиль и лежа добираться до этой самой гайки.

Порядок проведения замены подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях

— Снимаем защитный колпак на ступице колеса

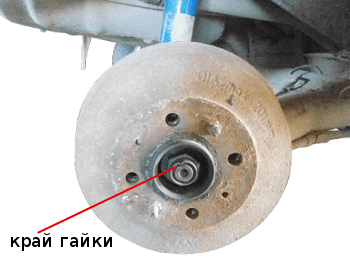

— Убираем вмятину на бортике гайки ступицы

При помощи тонкого зубила или керна и молотка выпрямляем замятый край. Для большей наглядности колесо на изображении уже снято.

— Ослабляем затяжку ступичной гайки

Для этого головкой на 30 с длинным воротком (либо специальным ключом) отворачиваем гайку. Возможно придется прикладывать значительное усилие и удлинять рукоятку ключа металлической трубой, так как она может со временем прикипеть или приржаветь. Так же для предотвращения проворачивания колеса, в салоне автомобиля помощник может нажать на педаль тормоза.

— Снимаем колесо

Ослабляем болты крепления заднего колеса, домкратим его, подставляем страховочный упор, отворачиваем болты, снимаем колесо.

— Снимаем тормозной барабан

Ключом на 12 (11, 10, 8, 7 — может быть разный размер штифта) отворачиваем два направляющих штифта, крепящих тормозной барабан. Если они не хотят отворачиваться, слегка обстукиваем их молотком.

Так как затяжку стояночного тормоза мы уже ослабили, сняться тормозной барабан должен без особого труда. Руками вращаем его вправо-влево и одновременно тянем на себя. Если идет плохо, обстукиваем барабан по кругу сзади резиновой киянкой. Это должно помочь.

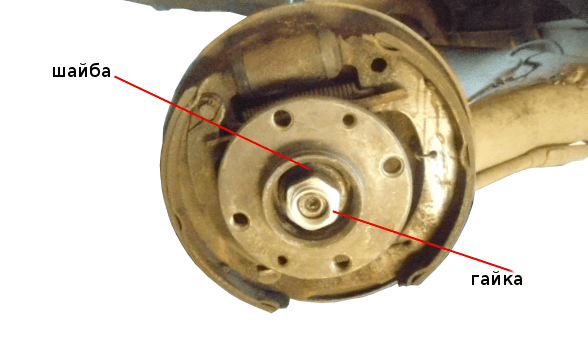

— Окончательно отворачиваем ступичную гайку

Снимаем ее и находящуюся под ней шайбу.

— Снимаем ступицу заднего колеса с подшипником

Устанавливаем на ступицу трехлапый съемник и вращая его гайку стягиваем с оси колеса.

Если съемника нет берем колесо, переворачиваем его задней стороной к себе и крепим к ступице колесными болтами. Болты заворачиваем не до конца, а на несколько витков (желательно, конечно, использовать удлиненные болты, но если их нет, можно использовать обычные). Колесо будем использовать в качестве обратного ударного молотка. Резким движением перемещаем его на себя. Если с одно раза не получилось снять ступицу с оси, проделываем эту операцию несколько раз.

— Снимаем внутреннее кольцо подшипника с оси колеса

Можно использовать двухлапый или полукруглый съемники, а можно просто поставить большое зубило сзади кольца и стукнуть по нему молотком. Кольцо сдвинется по оси, далее его можно поддеть монтажной лопаткой или крупной отверткой и окончательно снять. Если после работы зубилом на оси остались забоины, зачищаем их мелким напильником.

— Снимаем стопорное кольцо, фиксирующее подшипник в ступице

Используем для этого съемник-пассатижи. Если его нет извлекаем стопорное кольцо отверткой.

— Извлекаем подшипник из ступицы

При помощи специального съемника выдавливаем его из корпуса ступицы. Если съемника нет, выбиваем его куском трубы подходящего диаметра. Диаметр трубы должен равен диаметру внутреннего кольца подшипника. По нему и наносим удары.

— Очищаем и слегка смазываем внутреннюю часть ступицы

— Запрессовываем новый подшипник в ступицу

Делаем это при помощи съемника или тисков, или попросту забиваем его туда используя деревянную проставку и стукая молотком по кругу. На финальном этапе тагого забивания можно использовать старый подшипник в качестве проставки.

— Устанавливаем в паз на ступице стопорное кольцо

Можно использовать для этого съемник-пассатижи, можно просто отвертку.

— Устанавливаем ступицу со вставленным подшипником на ось

— Надеваем шайбу и гайку ступицы.

— Затягивая гайку, запресcовываем ступицу до упора на ось.

— Ставим на место тормозной барабан и колесо

— Окончательно затягиваем гайку ступицы моментом 186,3-225,6 Н.м (19-23 кгс.м)

Если нет специального ключа для определения момента затяжки, то вспоминаем с каким усилием отворачивали гайку, приблизительно с тем же усилием надо ее затянуть.

К сожалению, иногда наши автомобили ломаются и нуждаются в ремонте, необходимо менять разные детали, оптику, а в некоторых случаях нужна замена подшипника задней ступицы, правда, как показывает статистика, такое случается довольно редко.

Как распознать неполадки в ступице?

Дело в том, что ступица является важнейшим элементом любого вращающегося механизма, в том числе и автомобильного колеса. Она представляет собой центральную часть вращающихся деталей с отверстием для возможности насадки ее на ось либо вал. Таким образом, ее главная задача – обеспечение вращательного движения. Для того чтобы вращение на оси не было свободным, в отверстие ступицы запрессовывают подшипники качения либо же специальные заглушки. Кроме того, именно благодаря подшипникам ступица, а также колесо может вращаться.

Заметить, что срочно необходима замена подшипника ступицы, довольно легко, в этом случае возникает характерный стук в задней нижней части кузова , чаще всего, он усиливается при движении по неровной дороге или же при наезде на ямы, а также бугры. Во время же движения по относительно ровному дорожному покрытию может возникнуть гул. Кроме этого, очень сильно нагревается тормозной барабан.

Проверяем, нужна ли замена подшипника ступицы заднего колеса

Прежде всего, причиной подобной поломки служат плохие неровные дороги, тем более что в некоторых случаях наше дорожное покрытие вообще сложно назвать дорогой. Второй же причиной, по которой подшипник может прийти в негодность, является некачественный материал, из которого он был изготовлен. заднего колеса – не очень сложный процесс, поэтому его довольно легко можно осуществить и самостоятельно в домашних условиях.

Однако, прежде чем приступать непосредственно к действиям, следует выяснить действительно ли дело в нем. Для этого необходимо вывесить то колесо, со стороны которого слышен гул, и, раскачивая его руками, проверить люфт. Если же при осуществлении данных действий люфт будет обнаружен, и при этом возникнут глухие стуки, то медлить с заменой нельзя. Развалившийся по дороге подшипник вызовет повреждения других деталей ступичной системы.

Залогом быстрой и качественной работы служит правильно подобранный инструмент и высококачественные материалы, в данном случае подшипник. Поэтому не старайтесь экономить на нем, приобретайте варианты только лишь от хороших производителей, ведь от этого во многом зависит и срок службы.

Замена подшипника задней ступицы – ваши действия шаг за шагом

Из инструмента вам потребуется отвертка, домкрат, баллонный ключ, литол, съемник для гайки ступицы, иногда зубила и монтировка. Далее, подготовив все необходимое, действуем следующим образом. Ставим авто на первую передачу, предварительно подложив под передние колеса «башмаки». Поднимаем автомобиль с помощью домкрата и демонтируем нужное колесо. Открутив направляющие штифты, нужно снять тормозной барабан, чаще всего его сбивают. Теперь специальным съемником откручивается гайка ступицы и сбивается с цапфы сама ступица. Она должна сойти вместе с кольцом подшипника, в противном же случае его необходимо снять с помощью монтировки и зубила.

Для того чтобы впрессовать сам подшипник, необходимо специальными щипцами снять стопорное кольцо и сбить металлический пыльник. Дальше надо смазать посадочное место и с помощью специального съемника запрессовать обратно новые подшипники. При этом учтите, что забивать их крайне не желательно . Теперь обратно и стопорное кольцо. Ударяя по внутреннему кольцу подшипника, надеваем ступицу обратно на цапфу. Далее нужно затянуть цапфу и как можно лучше замять ее бортики. Процесс почти закончен, на прежние места устанавливаются колодки, тормозной барабан и, конечно же, колесо.

Задний ступичный подшипник для Лады Гранты весьма важный элемент. Важность обуславливается тем, что он обеспечивает надлежащее вращение колеса. В результате своей работы подшипник испытывает значительные нагрузки, потому материалы в его изготовлении используются износостойкие. Однако какие бы прочные материалы не применялись, со временем деталь выходит из строя.
В связи с высокой важностью узла, его замена обязательна уже при появлении первых признаков неисправности.

Признаки неисправности заднего ступичного подшипника на Гранте

Для того чтобы вовремя произвести замену элемента, необходимо знать симптомы, которые свидетельствуют о его неработоспособности. Ниже приведем некоторые наиболее распространенные:

1. Вибрация в условиях движения автомобиля. Вибрация может ощущаться как по кузову авто, так и в рулевом колесе при вождении. При появлении таких признаков, незамедлительно проводится тщательная диагностика и (или) замена узла.
2. Появление специфического гула, хруста при движении. Такие звуки свидетельствуют о механических повреждениях, разрушениях ступичного механизма (сферических элементов).

Причины поломок

Ниже приведем 2 наиболее распространенные причины выхода элемента из строя:

1. Утрата подшипником герметичности. Дело в том, что в корпусе изделия находится некоторое количество смазки для уменьшения трения внутренних элементов между собой. Смазку удерживают специальные защитные кожухи, выполненные из резины или пластмассы. Соответственно, данные материалы со временем разрушаются, что приводит к постепенной потере смазки и выходу из строя ступичного элемента.
2. Большой ресурс выработки. Как бы аккуратно вы не эксплуатировали свой автомобиль, со временем большинство узлов и элементов приходит в негодность. У каждой части свой срок эксплуатации. Не исключение и подшипник, работоспособность которого составляет около 60 тысяч километров. В некоторых случаях (регулярная или периодическая езда по ямам, в условиях повышенного износа) элемент выходит из строя значительно раньше приведенных выше показателей.

Как поменять подшипник задней ступицы Лада Гранта

Работа, связанная со снятием, установкой элемента потребует специальных инструментов, а именно:
— специальный ступичный съемник;
— зубило;
— съемник стопорных колец (или пассатижи с круглыми концами);
— головка на «30», либо ключ той же размерности;
— тиски;
— съемник для запрессовки, выпрессовки подшипников;
— отвертка с плоским концом.

Итак, приступим, ниже приведем 14 подробных этапов выполнения работ:

1. Демонтируем пластиковый защитный колпачок с заднего колеса.
2. Рычаг коробки передач переводим в положение «1-ой передачи». Для того чтобы машина не укатилась под передние колеса, подкладываем опоры.
3. Ослабляем момент затяжки для гайки ступицы (удобнее всего использовать длинный рычаг). Немного раскручиваем, ослабляем затяжку болтов удерживающих колесо.
4. При помощи надежного домкрата приподнимаем заднюю сторону автомобиля, там, где собственно и меняется подшипник.
5. Раскручиваем гайки и снимаем заднее колесо со шпилек. Демонтируем тормозной барабан.

6. Откручиваем и снимаем ступичную гайку, вынимаем упорную шайбу.

7. Берем в руки приготовленный ранее съемник и аккуратно спрессовываем ступицу с оси.
8. Теперь берем ступицу, устанавливаем и зажимаем ее тисками. Извлекаем стопорное кольцо (используем съемник).

9. Выпрессовываем подшипник из задней ступицы. После чего при помощи щетки с металлическим ворсом очищаем внутренне пространство ступицы от загрязнений. Запрессовываем новое изделие обратно. Не забываем правильно установить специальное стопорное кольцо.
10. Воспользовавшись, случаем, проводим очистку элементов тормозной системы от ржавчины, загрязнений.
11. Одеваем ступицу обратно на осевой элемент. Возвращаем на место тормозной барабан и надеваем обратно колесо.
12. Затягиваем болты крепления колеса. Отпускаем поднятую часть автомобиля до тех пор, пока колесо не будет уверенно соприкасаться с землей.
13. Крепко затягиваем гайку ступицы при помощи ключа с длинным рычагом (либо специального ступичного ключа). Возвращаем на место защитный пластмассовый колпачок.
14. С целью проверки результата выполненных работ, запускаем двигатель автомобиля и начинаем движение.

На этом замена заднего ступичного подшипника (лада гранта) окончена. Как видите процесс не слишком сложный. Все что нужно — хороший специализированный инструмент и немного свободного времени.

Многие специалисты сходятся во мнении, что на ВАЗ 2109, как и других отечественных авто, задний подшипник ступицы (ЗПС) является слабым местом. Это не связано с низким качеством изделий. Всему виной состояние дорог.

Учитывая состояние дорожного покрытия, а также необходимость иметь всегда готовый к поездкам автомобиль, замену неисправного подшипника следует выполнять своевременно. Иначе последствия эксплуатации авто с изношенным подшипом грозит дорогому ремонту и ДТП.

Когда проводят замену

Менять задний ступичный подшипник следует не позже, чем каждые 100 тысяч километров пробега. Но реалии наших дорог и качества изделий таковы, что на самом деле ресурс элемента заметно меньше указанного срока.

Практика показывает, что менять ЗПС требуется каждые 50-60 тысяч километров пробега, а в некоторых случаях даже чаще. Лучше всего ориентироваться не на пробег, а признаки износа.

Признаки неисправности

Автомобиль вам сам подскажет, что пришло время поменять ЗПС, выдав соответствующие признаки:

• Появляется шум, сильный гул или стук в задней части автомобиля при движении;
• В подшипнике обнаруживается люфт.

Проверка состояния

Если один из признаков появился на вашем ВАЗ 2109, требуется обязательно поднять по очереди задние колеса и убедиться, действительно ли проблема в подшипниках. Для этого:

• Поднимите колеса и раскрутите каждое из них вручную;
• Прислушивайтесь, появляются ли при раскрутке колеса посторонние звуки;
• Если услышите характерный гул, это говорит об износе ступичного подшипника;
• Проверьте узел на предмет люфта. Колеса при этом должны быть вывешены;
• Крепко возьмитесь за верхнюю часть колеса и подергайте от себя и к себе;
• Если подшипник исправен, колесо двигаться, то есть люфтить, не будет;
• Если раскачка есть, тогда придется провести замену ЗПС.

Выбор ЗПС

При выборе заднего ступичного подшипника следует ориентироваться на требуемые характеристики и производителей, которые сегодня выпускают подходящие для ВАЗ 2109 ЗПС.

Начнем с характеристик. Выбор следует делать в пользу подшипников, имеющих следующие параметры.

Для задней ступицы используется шариковый, радиально-упорный, двухрядный подшипник закрытого типа.

Теперь поговорим о производителях. Их есть несколько, каждый из которых имеет свои особенности.

Замена

Поскольку результаты проверки показали, что старый задний ступичный подшипник уже свое отработал, ему потребуется замена.

Многие игнорируют шум и гул ЗПС до определенного времени. Но если не сделать своевременный ремонт, это грозит серьезным проблемам, которые могут обернуться следующими последствиями:

• Первоначально гул и шум будут доставлять дискомфорт из-за своих неприятных звуков. Многие автомобилисты привыкли к комфорту, потому сделают все, чтобы избавиться от шума;
• Если продолжать игнорировать проблемный подшипник, вам в скором времени придется менять не только его, но и всю заднюю стойку. А это серьезные финансовые потери;
• Износ подшипника ведет к нарушению работоспособности ходовой системы. Отсюда машина может вести себя самым непредсказуемым образом, повышая вероятность аварии.

Не шутите с проблемным ЗПС, а лучше сразу при обнаружении признаков его неисправности приступайте к ремонту.

1. После проверки опустите машину на землю, ослабьте затяжку гайки ступицы и болтов, удерживающих колеса.
2. Снимите с гайки ступицы декоративный колпачок, после чего расконтрируйте гайку, ослабьте затяжку и торцевой головкой с рычагом для увеличения усилия снимите крепеж. Учтите, затягивают эти гайки с большим моментом, потому придется попотеть.
3. Ослабьте натяжение колесных болтов.
4. Приподнимите с помощью домкрата сторону, с которой начнете ремонт. При этом автомобиль должен стоять в положении первой передачи на КПП.
5. Снимите колесо.
6. Демонтируйте тормозные колодки и барабаны, что позволит вам полностью открутить ступичную гайку и убрать ее в сторонку вместе с упорной шайбой.
7. Теперь вы избавились от всего лишнего, потому можно вооружиться специальным съемником, чтобы выпрессовать с оси ступицу.

1. Вам потребуется тиски, чтобы разместить в них демонтированную ступицу. Без них снять подшипник будет достаточно проблематично. Не забудьте перед эти снять стопорное кольцо.
2. Используя оправку, съемник, выпрессуйте старый подшипник.
3. Ступицу крайне важно обработать, промыть, удалив всю грязь.
4. Только после того, как ступица была зачищена, можно запрессовывать новый подшипник, соответствующий требуемым ВАЗ 2109 параметрам.
5. Верните на место стопорное кольцо. Его лучше также заменить, а не использовать старое кольцо.
6. Запрессуйте на свое законное место ступицу, используя подходящую по диаметру оправку. Прикладывается усилие обязательно по отношению к внутреннему кольцу нового подшипника, а не к наружному.
7. Вам остается собрать узел, действуя в обратной последовательности. Серьезных сложностей при этом возникнуть не должно.
8. Последний этап — это обязательная замена старой крепежной гайки ступицы. Использовать старую гайку нежелательно. Установив крепеж, законтрируйте гайку.
9. Аналогичную операцию проведите со второй ступицей. Специалисты рекомендуют менять подшипники задней ступицы парой, чтобы их износ был одинаковым и равномерным. К тому же, если вышел из строя один подшипник, вскоре за ним последует и второй. К чему откладывать и без того обязательные мероприятия.

Грамотный подход к замене, правильный выбор подшипника задней ступицы в соответствии с заявленными параметрами являются гарантией успешного ремонта вашего ВАЗ 2109. Не затягивайте с решением такой проблемы, иначе она оберется для вас серьезными финансовыми затратами или, не дай Бог, ДТП.

Ходовая система выполняет множество функций, главная из которых - обеспечение управляемости автомобиля. Чтобы машина была маневренной и безопасной, она укомплектовывается специальным поворотным кулаком и ступицей между осями. Для того чтобы они были максимально надежными, в их состав входит по два подшипника. Обе запчасти могут отличаться по размерам и стоимости, однако их конструкция остается неизменной. И передняя, и задняя деталь имеют конусообразную форму. Хотя некоторые автолюбители утверждают, что задний подшипник ступицы более прост в эксплуатации, чем передний. Чтобы окончательно выяснить ответ на этот вопрос, в сегодняшней статье мы рассмотрим все особенности данной детали.

Сначала давайте разберемся в конструкции данного элемента. Как мы уже выяснили, задний подшипник ступицы имеет конусообразную форму. Так вот - крепится он к оси при помощи специальной упорной гайки или шайбы. Чем сильнее будет затянута данная деталь, тем плотнее будут прижиматься ролики. Благодаря этому можно исключить возможность люфта механизма.

Так почему же подшипник задней ступицы более прост в эксплуатации?

Конструкция передней и задней детали весьма похожи между собой, однако тут есть свои отличия. Дело в том, что подшипник задней ступицы не имеет поэтому он более прост в эксплуатации. Сейчас на автомобили устанавливают несколько типов данных деталей:

• радиальные шариковые подшипники (чаще всего для машин с зависимой подвеской);
• конические (для независимой).

Первые механизмы отличаются от вторых тем, что не имеют возможность регулировки по степени прижатия роликов к обоймам. Стоят они намного дешевле, да и приобрести их можно абсолютно в любом городке.

Почему задний подшипник ступицы выходит из строя?

Часто случается так, что данная деталь выходит из строя из-за попавшей в ее корпус дорожной пыли. Это может происходить из-за вытекшего масла, но чаще всего так случается из-за того, что на ступицу попадает вода. Ну а от наезда на лужу не застрахован никто. Вот и получается, что лучше всего иметь у себя в багажнике еще пару-тройку таких деталей, чтобы в один прекрасный момент не поехать домой на эвакуаторе. Но иметь при себе комплект новых деталей - это еще полдела. Нужно еще знать, как поменять подшипник задней ступицы. Поэтому ниже мы приведем небольшую инструкцию по снятию и установке данной детали.

заднего колеса - поэтапный процесс

Сначала снимаем защитный колпачок гайки крепления ступицы и опускаем затяжку болтов колеса и самого механизма. После этого берем домкрат и поднимаем машину на 5-10 сантиметров. При этом не стоит забывать о дополнительных опорах. Далее включаем первую передачу и кладем подложки под передние колеса. Затем снимаем колесо, и колодки. Далее при помощи съемника демонтируем ступицу с цапфы и внутреннюю обойму подшипника. Следующим этапом будет извлечение стопорного кольца и затем самого подшипника. Все механизмы тщательно промываются, и в ступицу впрессовывается новая деталь. Задний подшипник ступицы устанавливается в обратном порядке.
