K4M (двигатель): отзывы, характеристики, рабочая температура, тюнинг. Слабые места и недостатки двигателя K4M Установка двигателя к4м на рено логан

Двигатель Рено Меган 1.6 литра на российском рынке стал одним из самых популярных для данного автомобиля. Изначально для данной модели использовался хорошо известный 16 клапанный мотор Renault K4M мощностью 106 л.с. Сегодня его модификации можно встретить на семействе Logan/Duster. Чуть позже на новом поколении Renault Megan 1.6 стали устанавливать совершенно другой силовой агрегат мощностью 114 л.с. Renault H4M . Движки третьего поколения Мегана/Флюенс российской сборки являются полной конструктивной противоположностью.


Устройство двигателя Рено Меган 1.6 К4М

Изначально на всех российских Рено Меган ставили движок из серии Renault К4М . Это 4 цилиндровый 16 клапанный агрегат с распределенным впрыском топлива и ремнем в приводе ГРМ. В основе чугунный блок. Цилиндры расточены непосредственно в блоке. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика.

Головка блока цилиндров двигателя Рено Меган 1.6 К4М

Головка блока движка Renault Megan 1.6 литра алюминиевая с двумя распредвалами и гидрокомпенсаторами. То есть тепловой зазор клапанов регулировать в ручную не нужно. И все благодаря гидроопорам рычагов клапанов, которые установлены в гнездах головки блока цилиндров. Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном. Масло внутрь гидроопоры поступает из магистрали в головке блока цилиндров через отверстие в корпусе гидроопоры. Гидроопора автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана.

Привод ГРМ двигателя Рено Меган 1.6 К4М

Привод распределительных валов Renault Megan 1.6 осуществляется зубчатым ремнем от шкива коленчатого вала. На валу рядом с первой (отсчет от зубчатого шкива распределительного вала) опорной шейкой выполнен упорный фланец, который при сборке входит в проточки головки блока и крышки, препятствуя тем самым осевому перемещению вала. Шкив распределительного вала не фиксируется на валу с помощью шпонки или штифта, а – только за счет сил трения, возникающих на торцевых поверхностях шкива и вала при затяжке гайки крепления шкива. Разрыв ремня или перескакивание на несколько зубьев обычно приводит к плохим последствиям, ведь этот движок однозначно гнет клапана . Замена ремня ГРМ осуществляется через каждые 60 тыс. км пробега или через 4 года, что наступит раньше, независимо от его состояния.

Технические характеристики двигателя Рено Меган 1.6 К4М

  • Рабочий объем — 1598 см3
  • Количество цилиндров — 4
  • Количество клапанов — 16
  • Диаметр цилиндра — 79,5 мм
  • Ход поршня — 80,5 мм
  • Мощность л.с. — 106 при 6000 оборотах в минуту
  • Мощность кВт — 78 при 6000 оборотах в минуту
  • Крутящий момент — 145 Нм при 4250 оборотах в минуту
  • Система питания двигателя — распределенный впрыск с электронным управлением
  • Степень сжатия — 9,8
  • Привод ГРМ — ремень
  • Максимальная скорость — 183 км/ч
  • Разгон до первой сотни 11.7 секунд
  • Расход топлива по городу 8,8 литра
  • Расход топлива в смешанном цикле — 6,7 литра
  • Расход топлива по трассе — 5,4 литра

Устройство двигателя Рено Меган 1.6 H4M

Новый двигатель Renault Megan 1.6 мощностью 114 л.с. является совместной разработкой концерна Рено-Ниссан и устанавливается на все массовые модели обоих производителей. Правда почти для каждой модели своя модификация, из-за чего мощность агрегата плавает. К сожалению гидрокомпенсаторов двигатель не имеет.

Новый мотор имеет алюминиевый блок цилиндров и цепь ГРМ , 16 клапанный механизм газораспределения, по две форсунки на цилиндр и систему изменения фаз газораспределения на впускном валу. Собирают двигатель на «Автовазе» с большой долей локализации. Хотя изначально оба мотора поставляли с испанского завода Рено.

Привод ГРМ двигателя Рено Меган 1.6 H4M

Цепной привод ГРМ нового движка Рено Меган 1.6 пожалуй главное достоинство нового агрегата. Цепь очень долговечна и практически не требует обслуживания. Правда в случае необходимости её замены, это процедура существенно дороже, чем заменить ремень. Кроме того, мало кто знает, но цепей в новом движке Megan две. Одна вращает звездочки распредвалов, а вторая небольшая цепь вращает звездочку масляного насоса мотора. На нашем фото, чуть выше, это можно хорошо рассмотреть.

Технические характеристики двигателя Рено Меган 114 л.с.

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 78 мм
  • Ход поршня – 83.6 мм
  • Мощность л.с. – 114 при 5500 оборотах в минуту
  • Мощность кВт – 84 при 5500 оборотах в минуту
  • Крутящий момент – 156 Нм при 4000 оборотах в минуту
  • Степень сжатия – 10,7
  • Привод ГРМ – Цепь
  • Максимальная скорость – 186 км/ч
  • Разгон до первой сотни – 10.6 сек.
  • Расход топлива по городу – 8,7 л.
  • Расход топлива в смешанном цикле – 6,7 л.
  • Расход топлива по трассе – 5,5 л.

На европейском рынке можно встретить Рено Меган разных поколений с огромным количеством модификаций силовых агрегатов. В нашей стране такого разнообразия нет. В последнее время официальные дилеры прекратили продажу хэтчбеков Меган, за то в наличии всегда есть седан Рено Флюенс, который по сути и является Megan с багажником. Конструктивно модели идентичны, особенно что касается двигателей и трансмиссии.

Производство моторов K4M началось в 1999 году на заводе Renault в Испании, и с некоторого времени на АвтоВАЗе, в частности, для автомобилей Лада Ларгус Кросс.

Двигатель К4М имеет следующие характеристики.

  • Материал блока цилиндров: чугун
  • Система питания: инжектор
  • Тип: рядный
  • Количество цилиндров: 4
  • Клапанов на цилиндр: 4
  • Ход поршня: 80,5 мм
  • Диаметр цилиндра: 79,5 мм
  • Степень сжатия: 9,5
  • Объем мотора: 1598 см. куб.
  • Мощность: 102 л.с. / 5750 об. мин
  • Крутящий момент: 145 Нм / 3750 об. мин
  • Топливо: АИ-95
  • Экологические нормы: Евро 4
  • Расход топлива: город - 11,8 л. | трасса - 6,7 л. | смешанный цикл - 8,4 л/100 км
  • Масла в двигатель K4M: 5W-30, 5W-40 .

Ресурс двигателя К4М на практике составляет более 400 тыс. км.

К4М 16 клапанный двигатель Лада Ларгус Кросс: общая информация.

Двигатель Lada Largus Cross K4M 1,6 л. 102 л.с. является двигателем разработки Рено, причем разработки не самой последней. Целый ряд различных модификаций этого мотора используются концерном Renault-Nissan на автомобилях с 1999 года: Renault Megane, Scenic, Renault Logan, Sandero, Renault Kangoo 1 и 2, Renault Duster, Nissan Almera G11, Renault Clio 2, Renault Laguna 1 и 2, Renault Fluence. Теперь двигатель К4М устанавливается на ЛАДА Ларгус и ЛАДА Ларгус Кросс . Этот мотор является продолжением развития двигателя K7M серии, с новой головкой блока цилиндров и с 16 клапанами вместо 8.

Как уже было сказано, К4М - это 16 клапанный двигатель с чугунным монолитным блоком цилиндров. Недостатком чугунного блока являются более дорогие и несколько сложные работы по капитальному ремонту мотора, которые требуют расточки и хонингования блока цилиндров. Капремонт мотора с гильзами "в алюминии" производят без механической обработки, но запчасти на него стоят дороже, плюс ко всему, - нужно будет потратиться на покупку гильз. В итоге, суммарные расходы на капремонт двигателя для каждой конструкции примерно одинаковы.

И еще одно немаловажное замечание! Уровень сложности работ над двигателем с алюминиевым блоком, - снижает уровень требований к мастерству автомехаников! Это надо помнить.

Технологии, применяемые в двигателе K4M на Лада Ларгус Кросс.

ГБЦ с двумя распредвалами, сами распредвалы легкие. Легкости распредвалов добились за счет напрессовки кулачков на стальную трубу (ранее этот подход являлся уделом спорт-каров). Укрепленные поршни со стальными вставками возле верхних компрессионных колец (аналогично укреплены поршни у Mercedes с V-образными моторами).

В целом двигатель достойный, удобный в обслуживании и ремонте. Имеет хорошие отзывы о себе как от водителей, так и от мотористов.

Все же K4M наделен и недостатками. Минусы и неисправности мотора К4М.

Недостатками 16 клапанного двигателя К4М можно считать высокую стоимость запчастей. Случаются провалы в работе мотора. Из-за некачественного бензина плавают обороты.

Несколько слов о частых неисправностях двигателя K4M. Не редко мотор троит. Проблема обычно кроется в катушке зажигания, свечах, форсунках. Нестабильная работа двигателя К4М и плавающие обороты, обычно вызваны катушкой зажигания или же датчиком положения коленвала. Так же, причиной плавающих оборотов двигателя К4М является, как бы банально это не звучало, - бензин плохого качества.

При обслуживании K4M надо следить за состоянием роликов и ремня ГРМ, а так же многоручейкового ремня навесного оборудования. Замену ремня навесного оборудования, так же, как и ремня ГРМ, необходимо производить каждые 60 тыс. км пробега. Если "гонять" мотор дальше, ручейковый ремень начинает расслаиваться, и может неожиданно порваться, равно как и ремень ГРМ. Обрыв ремня ГРМ вызывает поломку механизма газораспределения со всеми выскакивающими последствиями. Ремонт газораспределительного механизма будет стоить куда больших денег, нежели стоимость замены ремней и роликов ГРМ. Следите за двигателем К4М своего Ларгуса Кросс, и он вас не подведет.

Тюнинг двигателя Largus Cross K4M 16 клапанов.

Чип тюнинг мотора, совместно с заменой выхлопной системы на безкатализаторную способна немного улучшить показатели двигателя. Вполне можно получить около 120 л.с. Дополнить модернизацию мотора можно установкой валов: - подъем клапана 10, ширина фаз 270. Фаза немного шире стандарта — добавится несколько "лошадок", и авто поедет веселее. Для дальнейшего тюнинга К4М необходимо что-то иное. Например...

Компрессор на двигатель К4М.

При огромном желании, на мотор К4М можно присовокупить компрессор ПК-23, который позволит надуть примерно 140-150 л.с. Степень сжатия стандартных двигателей К4М не слишком высокая, поэтому 0,5 бар мотор легко выдержит.

Для реализации задуманного тюнинга двигателя понадобятся форсунки от Волги, валы с фазой 270-280, прямоточный выхлоп. Ну и само-собой, для настройки и управления двигателем необходим блок управления, например - Абит.

Турбина на двигатель К4М 16 клапанов.

Система аналогична системе с компрессором, но вместо ПК-23 устанавливается турбина TD04. В реальности, такие конфигурации двигателя выжимают чуть более 150 л.с.

Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно.

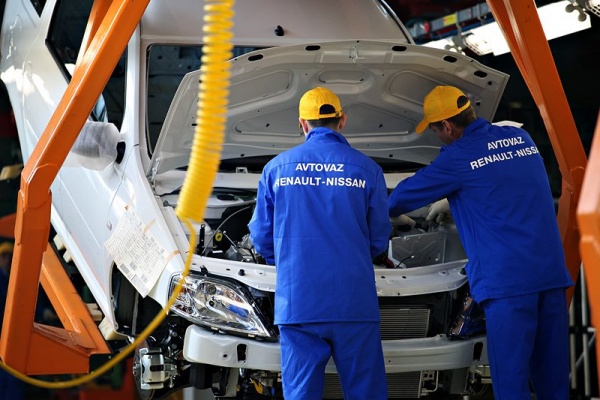

АвтоВАЗ несколько лет назад задался целью создать хороший автомобиль. Этакую рабочую лошадку для народа. Уже тогда вовсю чувствовалась работа альянса ВАЗа с Рено. Ларгус - это прямое отражение совместной работы. Разрабатывали машину на базе Логана. Платформа настолько удачная, что на ней выпускают кроссовер Дастер, хэтчбек Сандеро и множество моделей автомобилей Ниссан.

Переработок в Логане, чтобы тот стал Ларгусом было немного. Хорошо переработали лишь подвеску, да немного поменяли внешний вид.

Двигатели для Ларгуса

Кузов кузовом, но автомобиль что-то должно приводить в движение. Производитель не стал изобретать велосипед и установил на Ларгус движки от Логана:

  • K7M с 8 клапанами - 86 л.с;
  • K4M с 16 клапанами - 105 л.с.

Но, существуют отечественная разработка, движок от Весты - ВАЗ 11189. Его тоже ставят на Ларгус. По сути это двигатель от Гранты, только переделанный под нормы Евро 5.

Нас интересуют последние 2 двигателя: французский на 16 клапанов и наш, на 8 клапанов. Интересно узнать, какие отзывы пишут автолюбители на Ларгус с двигателем от ВАЗа. Ну и конечно же сравнить их с отзывами на 16 клапанный мотор иностранного производства.

Отзывы

Александр Татищев, Ярославль, Сравнение Калины и Ларгуса с 16-клапанным мотором

Мне повезло быть владельцем 2- автомобилей нашего производства: Калины 2 с 8 клапанным двигателем и Ларгуса с новым 16 клапанным мотором. Ну как новым - заимствованным. Поэтому для интереса я решил провести сравнение 16 клапанного мотора и Ларгуса с вазовским двигателем и написать отзыв о своих ощущениях.

К сведению! На Калину тоже устанавливается двигатель ВАЗ 11189 на 8 клапанов.

Калина часто ездит у меня полностью загруженной, поскольку род моих профессиональных занятий - это стройка. Бывает, что и полтонны приходится ей таскать. Дак вот Калина на движке 11189 с 8 клапанами довольно резвая. Даже при подъёме легко идёт на обгон. Наши инженеры построили превосходный 8 клапанный двигатель, по-моему.

У Ларгуса грузоподъёмность будет больше, но и вес авто тоже больше. Я даже сделал небольшой тюнинг, но не помогает. Машина тупо не едет, нет резвости даже при порожняке. Поэтому двигатель К4М на Ладу Ларгус с 16 клапанами заслуживает не самых лестных отзывов.

Я всерьёз подумываю о том, чтобы сменить Ларгус на другой автомобиль. Можно даже Калину, только новее.

Иван Кульба, Лада Калина 2 с мотором ВАЗ 11189, Нижний Новгород

Последние 2 года я езжу на Калине 2. Живу в сельской местности, поэтому грузов вожу много, как бытовых, так и по работе. В общем автомобиль всегда загружен. Никаких проблем при эксплуатации я не испытывал. Периодически правда приходилось регулировать клапана в фирменном сервисе. Ну и стандартное ТО. Накатал я за 2 года 20 тыс. Знаю, что даже при поломке 11189 с 8 клапанами его ремонт не будет дорогим. Масло использую полусинтетику.У соседа стоит Лада Ларгус с двигателем ваз 11189 и его отзывы не такие лестные. Как-то давал он мне проехать на своём автомобиле, пустом. Дак у Ларгуса совсем нет динамики. Не знаю даже как люди терпят такой тупой отклик на газ. Возможно сказалась переработка мотора под стандарт Евро 5, но не должен же автомобиль так сильно потерять в динамике. Хорошо, что сумма ремонта если что будет такой же. А что же на 16 клапанном Ларгусе? Там ремонт в копейку обойдётся.

К сведению! Простота конструкции - вот главная отличительная особенность двигателя ВАЗ 11189, по сравнению с 16 клапанным двигателем иностранного производства. При поломке последнего ремонт будет значительно дороге. Правда французский двигатель современнее нашего.

Николай Последний, Лада Ларгус 1.6 (105 л.с.) 2014 г, Ульяновск

В принципе автомобиль неплохой, довольно вместительный. Но есть одна неприятная особенность. Конструкторы словно сговорились с нефтяниками, либо инженеры не умеют делать расчёты! Дело в том, что расхода топлива в 6 л. на 100 км за городом можно достичь только при скорости в 60 км/ч. Но найдутся ли желающие, чтобы тащиться с такой черепашьей скоростью? У нас есть убитые дороги, но не до такой же степени. Такой расход должен быть на этом авто только при 90 км/ч.Хотя производитель заявляет, что 16 клапанный двигатель экономичен, но это на практике выходит не так. Не знаю, какой чип-тюнинг двигателя нужен Ладе Ларгус, чтобы наработать на положительные отзыв. А динамика - её словно нет. При включённом кондиционере летом и без того не резвый автомобиль ещё теряет в динамике. Что касается стандартной скорости в 90 км/ч, то на ней двигатель есть 8,5 литров на сотню. Не годится!

К сведению! Компрессор кондиционера имеет привод через муфту от двигателя и может съедать часть его мощности, что ведёт к увеличению расхода топлива.

Александр Кислый, Лада Ларгус на 5 мест, 8-клапанный двигатель, Астрахань

Новый автомобиль - это хорошее приобретение. Всяко лучше должно быть старой иномарки. Но после неё в родной Ладе не хватает в салоне полезных мелочей. К этому приспосабливаешься. В принципе Ларгус - это неплохой компромисс между стоимостью и качеством.

Что касается отзыва на двигатель Лады Ларгус ВАЗ 11189, то меня пугает большой расход топлива. Данные несколько расходятся с теми, что заявляет производитель. На скорости в 130 км/ч на шоссе выходит аж 10 литров на сотню. Это многовато. А ведь машину я не загружал под завязку. А что же будет при полной загрузке. К части мотора стоит отметить, что 8 клапанная версия слабовата для Ларгуса. Сюда нужен мотор мощнее. Но по слухам даже 16 клапанного мотора не хватает для динамичной езды.

Про 5-ю ступень. Мол пишут, что двигатель на ней ревёт, а скорости нет. У меня на 3 тыс. на тахометре скорость 100 км/ч. При 4 тыс. - 120 км/ч.

К сведению! Производитель заявляет, что на трассе у двигателя ВАЗ 11189 с 8 клапанами расход должен составлять чуть ниже 7 л. В городе 9-10 л. Что же, данные немного расходятся с реальностью выходит.

Никита Храпский, Лада Ларгус 2013 г, мотор - 16-клапанный, Архангельск

При покупке машины побаивался. Все же за жигулями дурная слава. Но машина уже на протяжении 2,5 лет служит верой и правдой строительных делах. Помогает перевозить грузы и не лёгкие. Под завязку особо не нагружаю, но и не балую машину.

16 клапанный двигатель К4М на моей Ладе Ларгус заслуживает хорошего отзыва, поскольку поломок за время эксплуатации не было. Я проехал на ней не так много - всего 43 тыс. км. Начитавшись историй про ремень ГРМ уже готовлюсь менять его. Все-таки не хочется попасть на дорогостоящий ремонт клапанов из-за его обрыва. Ну а так всё ТО у меня по мануалу. Даже прохожу обслуживание несколько раньше всегда, чтобы 2-3 тысячи машина не доезжала до срока ТО. Так я предостерегаю её от поломок. Всё же езжу не мало.

Что касается динамики, то я привык. Хотя после иномарки первое время было не легко. Но что поделать - таким создали инженеры этот автомобиль. Остаётся только пользоваться. Своих денег он стоит.

Иван Сытько, Лада Ларгус 2014 г, 16-клапанный мотор, Новосибирск

Автомобиль у меня 2 года. Нарекания? Отечественное же. Есть недочёты в многих областях, но они мелкие, да и как-то привык уже. Грешно хаять производителя, который предлагает новый автомобиль за такие деньги, да ещё и своего.

Что касается динамики 16 клапанного мотора, то в городском трафике его на Ларгусе хватает. В принципе комфортно ехать и на трассе, но до 115 км/ч. Хочешь ехать выше - нужно менять передаточное соотношение 5-й передачи. 92-й бензин идёт Ларгусу на ура, хотя в мануале написано использовать 95. Но в последнем много присадок - не хочу портить топливную систему и лучше поберегу форсунки. Один раз залил в каком-то захолустье бодяжный 95, вспоминать об этом не хочу. Не знаю, как мотор выдержал. Наверное, другой бы уже сломался от таких вибраций. В общем чистил я всю топливную систему.

Что касается плюсов:

  • высокая ремонтопригодность;
  • масса запчастей и они дешёвые;
  • надёжный двигатель.

Недостатки:

  • расход топлива выше, чем заявляет производитель;
  • слышен шум мотора на средних и высоких оборотах.

В общем расход маленько бьёт по кошельку, к эргономике привыкаешь, а в остальном нет нареканий.

Михаил Прокопьев, Ларгус 2012 г с 16-клапанным мотором, Тамбов

Я был в числе первых покупателей Ларгуса в городе. Выбрал 16 клапанную версию поскольку нужен был мощный и надёжный мотор. Езжу много. Тружусь в лесном хозяйстве, поэтому приходиться преодолевать большие расстояния.

Отечественный автомобиль не жалко ушатать - его всегда можно починить. Это качестве перенялось Ларгусом. Двигатель хорош, но не хватает тяги на трассе. Да и в городе слабоват. Но там я езжу редко, поэтому быть может его придушенность мне лишь кажется. Почитал отзывы - не кажется.

Ремень ГРМ поменял на 60 тыс. А ведь шум был слышен уже на 20 тыс. Не знаю, как я не попал на ремонт клапанов. Повезло мне, ведь о нём я прочитал позднее.

Подводя итоги

Представленные отзывы об основных двигателях Ларгуса - 8-клапанном ВАЗ 11189 и иностранном 16-клапанном, говорят о том, что для полноценной динамики для машины нужен чуть более мощный мотор. Быть может, инженеры задумывали спокойный и послушный автомобиль, но на деле очень уж вялый он вышел.

О слабости моторов, даже 16-клапанной версии говорит тот факт, что они потребляют топлива чуть больше заявленного. Практически все на это жалуются. Для сравнения можно взять Калину 2 из первого отзыва с таким же 8-клапанным мотором. По сообщению пользователя, он идёт уверенно и динамично, чего Ларгусу не хватает.

Можно применить тюнинг к обоим моторам, но это дополнительные затраты. К тому же на новом автомобиле слетит гарантия. Проще купить иную машины и не мучатся. Хотя некоторым нравится поковыряться в железе. 8-клапанный мотор можно раздушить от экологического контроля, а у 16-клапанного, вообще, широкие возможности чип-тюнинга, которые позволяют поднять мощность до 150 л. с.

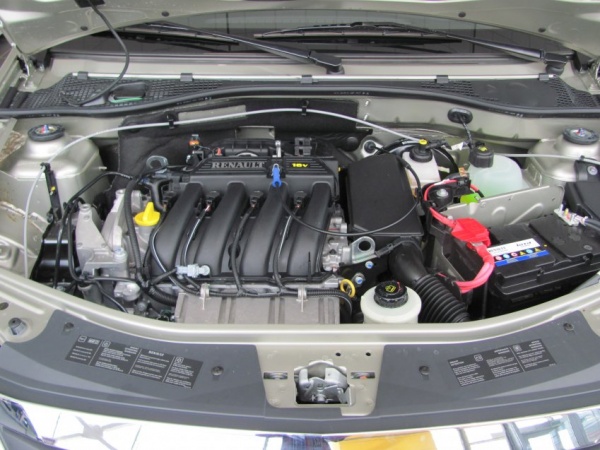

Двигатель Renault K4M 1.6 л. 16 клапанов

Двигател ь Рено К4М характеристики

Производство — Valladolid motores/АвтоВАЗ
Годы выпуска – (1999 – наше время)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 80,5 мм
Диаметр цилиндра – 79,5 мм
Степень сжатия – 9,5
Объем мотора – 1598 см. куб.
Мощность – 102-115 л.с. /5750 об.мин
Крутящий момент – 145-147Нм/3750 об.мин
Топливо – 92
Экологические нормы – Евро 4
Расход топлива — город 11,8 л. | трасса 6,7 л. | смешанн. 8,4 л/100 км
Расход масла – до 0,5 л/1000 км
Масло в двигатель к4м Логан 16 клапанов:
5W-40
5W-30

Моторесурс К4М:
1. По данным завода – нет данных
2. На практике – 400+ тыс. км

ТЮНИНГ
Потенциал – неизвестно
Без потери ресурса – +\- 120 л.с.

Двигатель устанавливался на:
Renault Logan
Renault Sandero
Renault Kangoo 1 и 2
Renault Duster
Lada Largus
Renault Megane 1, 2, 3
Nissan Almera G11
Renault Clio 2
Renault Laguna 1, 2
Renault Scenic
Renault Fluence

Неисправности и ремонт двигателя К4М

Двигатель Renault Logan K4M 1,6 л. 102 л.с. не новый, целый ряд различных его модификаций используются компанией Renault с 1999 года на моделях Renault Megane, Renault Clio II, Renault Laguna и другие. Представляет собой развитие K7M серии, с новой ГБЦ, уже 16 клапанной. Отличий много: другая голова с двумя распредвалами, сами распредвалы легкие, другие поршни, гидрокомпенсаторы и т.д. Моторы бывают как с фазорегулятором, так и без него, степень сжатия варьируется от 9.5 до 10, с этим и с прошивкой связаны небольшой разброс мощностных показателей двигателя, в остальном все К4М идентичны. Целый список индексов после названия К4М показывает: нормы токсичности(Евро-3\4\5), тип КПП, наличие фазорегулятора, степень сжатия и другие мелочи связанные с особенностью установки в каждый конкретный автомобиль. В природе существует модификация данного мотора под названием K4M RS, на широких валах, пиленных каналах он выдает 135 л.с. с объема 1.6 л.
К минусам 16 клапанного мотора отнесем дороговизну запчастей, ремень ГРМ к4м при обрыве гнет клапана, поэтому раз в 60 тыс. км нужно поменять ролики, сам ремень и езди ть со спокойной душой. Кроме того, бывают провалы в работе, от некачественного топлива плавают обороты. По сравнению с 8-ми клапанным двигателем, 16V работает тише, экономичней, нет вибраций и много других плюсов. Если вы выбираете с каким двигателем взять логан/сандеро/ларгус, то однозначно 16 клапанный К4М ваш выбор. В случае с автомобилями побольше — Дастер, Меган и т.д. посмотрите на 2.0 литровый мотор .
Стоит сказать и о часто встречающихся неисправностях, двигатель к4м не редко троит, проблема заключается обычно в катушке зажигания, форсунках, свечах, меряйте компрессию и исходите уже из этого.
Нестабильная работа, плавающие обороты на к4м логан 1.6 двигателе вызываются обычно датчиком положения коленвала или катушкой зажигания.
С 2006 года выпускается преемник К4М, под названием H4M, по ниссановской маркировке HR16DE, подробности о нем смотрим .

Тюнинг двигателя Renault K4M 16 клапанов.

Чип тюнинг, прошивка двигателя К4М 1.6 16 клапанов

Обыкновенная чиповка двигателя, одновременно с заменой выхлопа на безкатовый способна немного улучшить данимические показатели мотора, +\- 120 л.с. получить вполне возможно. Дополнить это можно установив валы драйвтех 10 фаза 270, чуть шире стандарта, поедет чуть веселее и даст еще немного л.с. Чтоб продвинуться дальше нужно придумать кое что другое.

Компрессор на Рено К4М

Ровно как и на К7М или K7J , при большом желании, на мотор можно пристроить компрессор ПК-23 и надуть около 140-150 л.с. Степень сжатия стандартных К4М не слишком высокая, 0,5 бар выдержит. Готовых китов на этот мотор нет, но обратившись к производителю, вам соберут нужную конфигурацию под конкретный автомобиль. Для реализации проекта вам пригодятся волговские форсунки, прямоточный выхлоп, валы фаза 270-280, а для настройки всего этого онлайн потребуется блок управления двигателем Абит.

Турбина на Рено К4М 16 клапанов

Система 1 в 1 как с компрессором, только вместо ПК-23 ставим турбину TD04, все форсунки, валы и т.д. ставим то же самое. На практике такие конфигурации выдают чуть более 150 л.с. Выдающихся динамических показателей получить будет сложно, но то, что автомобиль поедет быстрее это точно. Что касается ресурса… кто-то думает о ресурсе когда речь заходит о наддуве? 🙂

Это бюджетные внедорожники, которые сразу обрели достаточно большую популярность, несмотря на некоторые недостатки используемых в них моторов.

Отметим, что данный мотор новым не является. Он используется с 1999 года на различных автомобилях: Megane, Clio, Laguna и т.д. Однако в этом обзоре мы рассмотрим особенности мотора K4M на примере автомобиля "Рено Дастер". Так уж сложилось, что большинство отзывов автовладельцев именно об этой модели, что позволяет выделить слабые стороны мотора.

Автомобили представлены в разных комплектациях. Есть комплектация с бензиновыми моторами. В частности, покупатель может выбрать между версиями двигателей K4M и F4R. Ими могут комплектоваться автомобили с передним и задним приводами. Останавливаться на моторе F4R в этой статье мы не будем. Здесь будут рассмотрены характеристики, слабые места и недостатки Информация будет полезна покупателям, которые обратили внимание на "Рено Дастер", а также водителям, которые уже купили данный автомобиль или планируют приобрести любую другую машину с мотором K4M.

Модификации двигателей

Для французских двигателей "Рено" действует кодировка для разных типов мотора - XnY zzz. В этой кодировке:

  • X - серия мотора (в данном случае K).
  • n - архитектура. Цифра 4 соответствует бензиновым моторам с 4 клапанами на цилиндр. Двигатели с распределением впрыска и двумя клапанами на цилиндр обозначаются цифрой 7.
  • Y - обозначение объема двигателя.
  • zzz - число, которое указывает на конструктивные особенности двигателя и самого автомобиля, на котором он установлен. Например, четные числа обозначают модели с механическими коробками передач, нечетные - с автоматическими.

Отсюда следует, что двигатель K4M может иметь разные модификации. Рассмотрим их все:

  • Модификация K4M 690 применяется на автомобилях "Рено Логан" с 2006 года. Обладает мощностью 105 л.с.
  • K4M 710 ставился на автомобили "Рено Лагуна" c 2001 по 2005 г. Обладает мощностью 110 л.с.
  • K4M 782 - использовался на "Рено Сценик" с 2003 по 2009 г. Его мощность составляет 115 л.с.
  • K4M 848 - используется с 2008 года и по сей день в автомобилях "Рено Меган". Обладает мощностью 100 л.с.
  • K4M 788 - использовался в "Рено Меган" с 2002 по 2008 г. Мощность составляет 110 л.с.
  • K4M 812/813/858 - применяется в "Рено Меган" с 2001 года и по сей день.
  • K4M 606/696/839 - мощность 105 л.с. Устанавливается на "Рено Дастер" и "Рено Меган" с 2010 года.
  • K4M - используется с 2012 года на "Ладе Ларгус", обладает мощностью 105 л.с.

Характеристики двигателя K4M

Как вы уже поняли, разные модификации имеют разные параметры. Двигатель K4M 1.6 16v обладает мощностью 102 л.с., а его крутящий момент составляет 145 Нм. Мотор оснащается системой питания с распределенным впрыском топлива и электронным управлением. Норма токсичности мотора - "Евро 4". Это означает, что заливать можно бензин АИ 92 и выше. Также можно выделить электронную систему управления двигателем.

Автомобиль "Рено Дастер" с этим двигателем способен развивать скорость до 163 километров в час, а его расход топлива по городу составит 9.8 литра на 100 км и 6.5 литра на 100 км - по трассе.

Отметим, что тюнинг двигателя K4M возможен. Некоторые автовладельцы производят чиповку мотора с заменой выхлопа на безкатовый. В результате мотор получает прибавку в лошадиных силах (его мощность растет до 120 л.с.).

Правила эксплуатации

Любой мотор можно "убить" за день, если неправильно на нем ездить. нуждается в правильной эксплуатации и замене всех расходных материалов вовремя. Так, масло нужно менять через каждые 15 тысяч километров. Учитывая низкое качество бензина в России и вероятность купить подделку на рынке, его замену желательно производить через 8-10 тысяч километров. Заливать необходимо масло с классом SL, SM, а его вязкость в зависимости от условий эксплуатации (температуры в регионе) должна быть 5W30, 5W40, 5W50, 0W30, 0W40.

Ремень ГРМ необходимо менять один раз в течение четырех лет либо после каждых 60 тысяч километров. Воздушный фильтр меняется через каждый год либо 15 тысяч километров. Свечи зажигания нуждаются в замене через 30 тысяч километров. Последнее - это охлаждающая жидкость, которую нужно менять через каждые три года либо после 90 тысяч километров.

Ну и следует следить за оборотами, температурным режимом двигателя. Помните, что рабочая температура двигателя K4M - это 90 градусов. Допускается нагрев мотора до 120 градусов, однако ни в коем случае нельзя допускать, чтобы стрелка термометра доходила до красной зоны.

Слабые места автомобилей с двигателем K4M

О двигателе K4M отзывы могут быть противоречивыми. Из них мы выделим основные недостатки данного мотора:

  1. После пробега 70-100 тысяч километров крышка клапанов запотевает маслом.
  2. Генератор может быстро сломаться. Этот элемент является одним из самых ненадежных в системе.
  3. Механическая коробка передач шумит даже на новых автомобилях.
  4. Сальники коленвала.
  5. Ремень ГРМ.
  6. Зажигание.

Все это слабые места двигателя "Рено" K4M. На каждом из них остановимся подробнее.

Проблема с запотеванием крышки клапанов

В отзывах владельцы автомобилей с данным мотором жалуются, что подобная проблема имеет место. Она может возникать с разной периодичностью. Основная причина, которая ее вызывает, - это падение плотности герметика между головкой блока цилиндров и крышкой. Если видите, что крышка покрывается масляными пятнами, то необходимо снять крышку, старый герметик полностью удалить и установить головку уже с новым слоем герметика. Если автомобиль находится на гарантии, то эта проблема устраняется на сервисе в течение пяти минут.

Проблема ремня ГРМ

В инструкции по эксплуатации указано, что ремень ГРМ необходимо менять через каждые 60 тысяч километров. Обязательно нужно следовать этой инструкции, так как автовладельцы утверждают, что при слете или обрыве ремня клапаны двигателя гнутся. Это чревато установкой новых клапанов, что весьма проблематично.

Ремень вспомогательных устройств

У многих автовладельцев выходит из строя двигатель из-за износа ремня вспомогательных агрегатов. Причем он изнашивается раньше установленного времени. Это значит, что время от времени нужно заглядывать под капот и смотреть на состояние этого ремня. Если заметили, что он начинает пушиться, то его стоит заменить. Если вовремя его не поменять, то он может попасть под шкив коленвала, что приведет к клину двигателя.

Недостатки мотора K4M

Среди отзывов покупателей можно выделить слабые места мотора: высокая чувствительность к некачественному бензину. У многих владельцев мотор троит и наблюдается большой расход топлива. Также имеет место недостаточный уровень масла в КПП.

А теперь подробнее.

О некачественном бензине

Справедливости ради отметим, что большинство европейских, американских и японских автомобилей имеют высокую чувствительность к некачественному бензину. Скорее всего, это обусловлено тем, что в Европе и Японии бензин является более качественным, и производители автомобилей делают машины с учетом использования качественного топлива. На многих заправках России продают бензин, который по качеству уступает европейскому. Поэтому на двигателе K4M (он не стал исключением) можно наблюдать кратковременные провалы в работе при езде и плаванье оборотов на холостом ходу. Поэтому мало заливать 95-й или 98-й бензин. Необходимо еще заправляться на проверенных автозаправках.

Мотор троит

Часто выходит из строя одна из катушек зажигания, форсунка или свеча зажигания. Определить конкретную причину можно путем замера компрессии в каждом цилиндре. После выявления неисправности нерабочий элемент заменяется. Обычно ремонт обходится не очень дорого, но неприятность имеет место.

Слабость двигателя ощущается при езде

При использовании двигателя K4M 1.6 л 16 клапанов ощущается слабость мотора при обгоне или резком наборе скорости. Особенно это заметно, когда автомобиль нагружен пассажирами. Некоторые другие моторы с объемом 1.6 л и такой же мощностью работают "веселее" и позволяют быстро набирать скорость.

Прожорливость

Несмотря на то, что компания "Рено" активно рекламирует автомобили с данным мотором как экономичные, прожорливость мотора тоже имеет место в режиме городского цикла. Однако при езде на большие расстояния, когда стабильно держится высокая скорость и обороты, двигатель экономно "ест" бензин.

Поэтому можно сделать вывод, что автомобили с данным мотором слабо подходят для городских условий, где часто нужно останавливаться на светофорах, стоять в пробках и трогаться.

Недостаточный уровень масла в КПП

При покупке автомобиля с данным мотором желательно обращать внимание на уровень масла в коробке передач и раздатке. Часто в отзывах можно прочитать, что имеет место недолив.

Заключение

Несмотря на все слабые места, которые описаны выше, мотор K4M пользуется популярностью. К тому же описанные недостатки встречаются не на всех этих двигателях. Некоторые автовладельцы сообщают, что после 123000 километров пробега проблем с двигателем не было вообще никаких. Так что многое может зависеть от условий эксплуатации, манеры езды и технического обслуживания. Крайне важно вовремя менять все расходные материалы и заказывать только оригинальные запчасти. Они стоят дороже, но использование дешевых неоригинальных "расходников" может привести к серьезному ремонту.

Поэтому при должном уходе двигатель будет работать долго и эффективно. Да и в случае покупки нового автомобиля переживать за поломки не стоит, ведь всегда есть гарантийное обслуживание.
