Инструмент для ремонта тормозных трубок. Развальцовка тормозных трубок своими руками. Инструменты и приспособления

Стабильность функционирования автомобиля определяется исправностью всех основных узлов и элементов. Степень их важности, в целостной системе, различается. Однако, нет ничего важнее в автомобиле, чем система безопасности. За оперативное снижение скорости транспортного средства отвечает система торможения. Диагностика тормозов проводится в обязательном порядке, с целью установления работоспособности или выявления недостатков.

Многие элементы тормозной системы подвержены износу, отличающихся по времени. В данном случае, речь пойдет о тормозных трубках. Развальцевать тормозные трубки своими руками способен даже не достаточно опытный ремонтник. Главное грамотно определить состояние транспортного элемента.

Функция тормозных трубок

Исходя из названия, догадаться о предназначении элементов, не составляет труда. Трубки выполняют транспортную функцию, обеспечивая качественную работоспособность всей системы торможения. Использование трубок из металла определяется условиями работы. Чтобы это понять, нужно разобраться в целостной картине.

В процессе надавливания на педаль торможения, создается определенное давление на поршень, размещаемый в главном цилиндре. Движение тормозной жидкости происходит по системе трубок и шлангов. По мере передачи силового импульса, давление доходит до колодок, способствуя снижению скорости.

Транспортировка жидкости возможна по двум каналам, основному и дублирующему. Установка двух контуров обеспечивает страховку, на случай выхода из строя основного элемента. Однако, отсутствие сбоев в работе, позволяет задействовать оба контура. Страховка является временной защитой, так как нарушение деятельности основного элемента, приведет к снижению функциональных возможностей торможения, делая транспортное средство непригодным.

Для чего нужна развальцовка?

В процессе эксплуатации автомобиля, происходит изнашивание отдельных элементов, требующих замены. Когда изнашиваются подводящие элементы, появляются вполне характерные признаки. Экстренная остановка сопровождается скрипом и пульсацией, исходящей от поврежденного элемента колеса. Нарушение способствует увеличению времени торможения. Отмечается снижение давления тормозной педали, нажатие которой становится свободным. Велика вероятность утечки ТЖ, что приводит к снижению эффективности. Косвенным признаком износа трубки торможения считается ситуация с уходом автомобиля в сторону, в процессе движения.

Причинами нарушения стабильности в работе трубки могут стать коррозия, незначительные по размеру трещины, загрязнение. Незначительные по размерам повреждения способствуют вытеканию тормозной жидкости, что недопустимо. Нарушение работы отмечается в случае выхода из строя шестигранной структуры головки, в результате разрушения. Иногда отмечается засорение соединений.

Чтобы не попасть впросак, проводится плановая диагностика. Для водителей передвигающихся в городских условиях, проверка тормозных трубок должна проводится через каждые 50 тыс. км пробега. Если автомобиль используется не часто, то достаточно одного раза в год.

Эксплуатация станка для развальцовки

Большинство не опытных автовладельцев начинают теряться, когда речь заходит о самостоятельной работе. Ситуация с развальцовкой не самая сложная, поэтому поводов для переживания не существует. Главное в работе, иметь необходимые инструменты. Основным, в данном случае, является инструмент для развальцовки.

В качестве материала для изготовления трубок используется сталь и медь. Медная трубка дороже, однако, ее качество заметно превосходит стальную, по причине высокой стойкости к процессам окисления. Экономить на данном элементе не стоит, так как это может привести к быстрой поломке, приводящая к очередной замене.

Определившись с материалом, потребуется труборез, штуцера и станок для развальцовки. В качестве обезжиривающего средства концов, используется бензин. Отмерив отрезок нужной длины, применяется труборез. Принцип его действия достаточно простой. На отмеченной точке, в полость трубореза, вставляется трубка, с помощью вкручиваемого зажима, осуществляется частичная фиксация. Требуется несколько поворотов инструмента вокруг оси. Далее винт закручивается еще немного. Процедура повторяется. Достигается равномерное срезание.

Получив отрезок нужной длинны, концы необходимо избавить от заусенцев. Один из концов трубки вставляется в механизм развальцовки, в нужное по размеру лекало, плотно закрепляется. Выступающий конец трубки сохраняется на уровне 5 мм. Поверх небольшого выступа вставляется специальная шляпка. Поверх шляпки, закрепляется элемент прессовки. Поворачивая рычаг, конец вальцуется. Не стоит переусердствовать в надавливании, достаточно довести до тугого состояния.

Получив обработанный конец в форме грибка, другая сторона обрабатывается идентичным образом, однако, прежде нужно насадить два штуцера. В результате, получается готовая тормозная трубка, которую можно устанавливать. Параметры развальцовки определяются устройством тормозной системы автомобиля. Инструмент развальцовки предполагает наличие разных лекало, поэтому проблем с выбором быть не должно.

Установив тормозной элемент, проводятся тесты на профпригодность. Если все работает нормально, деятельность по изготовлению тормозной трубки была выполнена успешно.

Монтаж медных трубопроводов можно осуществлять несколькими способами. Один из самых распространенных - применение метода пайки отдельных участков. Это дает возможность достигнуть герметичности, но не всегда практично из-за низкого показателя максимального давления в системе. Для систем отопления или водоснабжения лучше всего применять развальцовку медных трубок.

Назначение

Суть этого процесса состоит в изменении геометрии торцевой части заготовки. Это необходимо для соединения разных частей трубопровода раструбным методом с последующим прессованием места стыка. Приспособление для развальцовки медных трубок имеет различные параметры и напрямую зависит от диаметра изделия, толщины стенки и требуемой скорости выполнения процедуры.

Для понимания сути процесса можно рассмотреть этапы его проведения.

1. Подготовка отрезков: подрезка, шлифовка кромки отреза.
2. Определение величины увеличения наружного диаметра в соединяемой части трубы.
3. С помощью специального инструмента происходит механическое воздействие на торец заготовки, в результате чего увеличивается внутренний диаметр.
4. Установка в получившийся раструб другого отрезка трубы. Затем соединение крепится с помощью пайки или обжимом механическим инструментом.

При установке трубопроводов можно выбрать модели с уже готовыми монтажными раструбами либо выполнить процедуры их формирования самостоятельно.

Заводское изготовление

Если протяженность медной магистрали велика и не содержит большого количества поворотных частей, можно закупить изделие с заводской развальцовкой. Для этого применяют специальные валы, изготовленные из высокопрочной стали. После изготовления трубы ее торцевая часть обжимается двумя вальцами. Методом прокатки увеличиваются геометрические размеры изделия в определенной его части.

Преимуществом заводской развальцовки является соблюдение всех параметров трубы: толщины стенки, длины раструба и его диаметра. Однако при монтаже зачастую размеры готовых конструкций не совпадают с требуемыми. Это приводит к увеличению некондиционных обрезков и, как следствие, существенному росту затрат на закупку материалов. Поэтому для прокладки небольших магистралей рекомендуется применять инструмент для развальцовки медных трубок.

Формирование вальца самостоятельно

При кондиционера, водопроводной или отопительной системы из медных труб необходимо использовать специальный инструмент. Перед проведением работ следует определиться с диаметром магистрали. В таком случае развальцовку медных трубок нужно делать самостоятельно.

Для водопровода часто используют изделия с сечением от 20 до 32 мм. Если же устанавливают систему отопления, то оптимальный диаметр составляет от 32 до 40 мм, в зависимости от параметров котла. Для монтажа кондиционеров применяют изделия до 16 мм.

Исходя из этого, развальцовка медных трубок своими руками может осуществляться несколькими типами инструментов. Главным критерием при выборе должно быть качество получаемого раструба и возможность использования сменных насадок для труб разного диаметра.

Инструмент

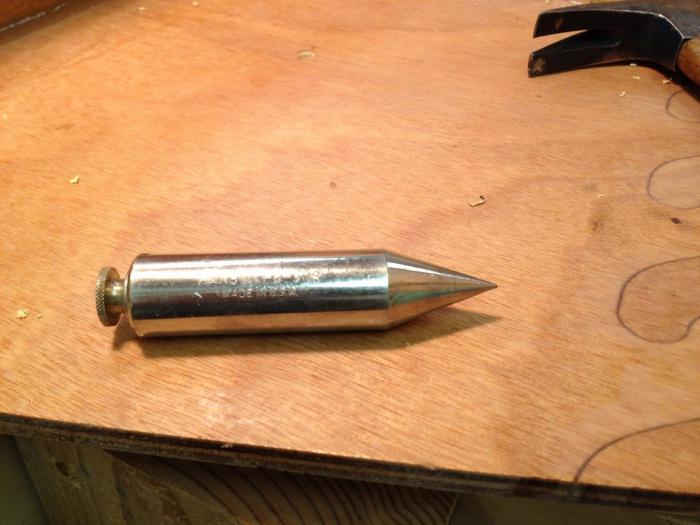

Самый простой способ изменить геометрические размеры торца - применение конусного цилиндра из твердого материала. Его внешний диаметр должен совпадать с максимальной величиной сечения будущего раструба.

Однако без большой практики возможны появления дефектов на стенках трубы. Если развальцовку медных трубок делать с большим механическим усилием, чем нужно, то в итоге металл может треснуть. Для предотвращения этого на торец конуса приваривают ограничитель. Но и это не всегда является гарантией правильного проведения работ.

Альтернативой этому методу может стать использование специального инструмента - экспандера. Он представляет собой конусную головку, на поверхности которой пошагово располагаются ограничители для труб различного диаметра. Нажатием рычага раструб равномерно расширяется до требуемого уровня.

Для большого объема работ существуют устройства с электроприводом. Процессы в них происходят автоматически, что гарантирует качественное изделие. Главным недостатком является цена.

Преимущества метода

Если делать развальцовку медных трубок самостоятельно, рекомендовано приобретать специальный инструмент. Использование не предназначенных для этого устройств может привести к значительному ухудшению места соединения.

Преимущества профессионального вальцовочного инструмента заключаются в следующем:

• Равномерное утончение стенок в результате механического воздействия.
• Отсутствие разрывов или деформации на поверхности трубы.
• Скорость выполнения работ позволит установить магистраль за короткие сроки.

При небольшом объеме работ необязательно покупать профессиональный инструмент. В настоящее время есть множество компаний, которые предоставляют услугу аренды за небольшую плату.

Каждый автолюбитель должен немного разбираться в конструкции своей машины, чтобы уметь в случае ремонта устранить неисправность своими руками, если есть такая возможность. Особенно это касается тормозной системы. Часто, при её поломках требуется развальцовка тормозных трубок, по которым жидкость передаётся, при нажатии на педаль, от цилиндра к колодкам.

Признаки замены

Определить неисправность трубок самостоятельно можно при следующих признаках:

• Вытекание тормозной жидкости из системы;
• Перегрев тормозных барабанов;
• Скрип при нажатии на педаль;
• Увеличение хода тормозной педали;
• Тормозной путь становится длиннее;
• Износ колодок происходит неравномерно.

Причины замены

1. Возникновения коррозии;
2. Образований трещин;
3. Закисленность резьбы;
4. Воздействия внешней среды;
5. Плохое крепление.

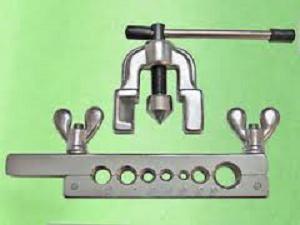

Станок для развальцовки

Конечно, при неисправности трубок, можно отогнать машину на СТО и доверить ремонт специалистам. Но зачем тратить деньги на то, что можно сделать самому? Для этого необходимо приобрести инструмент для развальцовывания в специализированных магазинах или заказать по интернету. Он бывает для дюймовой или метрической резьбы. В набор входит труборез, приспособление, клещи, зажим, штампы под разные диаметры трубок для развальцовки грибком.

При покупке инструмента следует обращать внимание на производителя и стоимость. Самые дешёвые наборы лучше не покупать, так как их качество не способствует долгой эксплуатации. Этот способ ремонта является менее затратным чем в автомастерской, и сравнительно лёгким.

Самодельное приспособление для ремонта тормозных трубок

Ещё более дешёвым методом является изготовление самодельного устройства. При желании и минимальных навыках работать руками, ничего сложного в этом нет. Для начала необходимо изготовить основание (станину) для крепления трубок. Можно собрать её из двух стальных уголков. Уголки нарезать нужной длины шлифовальной машинкой, просверлить в них два отверстия для крепления болтами. Это делается за 15 минут.

Собрав станину нужно сделать отверстия под трубку, и снять фаски на сверлильном станке или дрелью. Самым сложным является изготовление пуансонов (оправок). Можно заказать их знакомому токарю.

Процесс развальцовки тормозных трубок своими руками

Сначала необходимо определить степень поломки трубки и возможность ремонта. Для этого откручиваем её от суппорта или тормозного цилиндра. Если можно удалить повреждённый участок, сохранив при этом нужную длину, обрезаем этот кусок труборезом. После этого обрабатываем бензином оставшуюся часть, зажимаем клещами и снимаем внутреннюю фаску дрелью. При невозможности провести ремонт, покупаем трубку в магазине.

Инструкция по ремонту трубки своими руками:

• Устанавливаем трубку в приспособлении (основании). Необходимо, чтобы конец выступал на 5 мм за край;
• Меняем конус на штамп, необходимый под диаметр трубки;
• Закручиваем штамп;
• Вкручиваем штамп и расплющиваем слегка торец медной трубки;
• Одеваем штуцеры. Обязательно не забыть, а то придётся все переделывать;
• Снимаем штамп и меняем на инструмент в форме конуса;
• Аккуратно не торопясь, закручиваем;
• Вытаскиваем трубку и если необходимо зачищаем.

На выходе имеем новую тормозную трубку под конус. Развальцевать трубку можно и другим способом, называемым «грибок». Обычно на автомобилях европейского производства применяют развальцовку «грибком», а на японских моделях и других азиатских используется «конус». Чтобы развальцевать под «грибок» нужно просто не снимать необходимый штамп.

Плюсы и минусы самостоятельной развальцовки

К плюсам развальцовки своими руками можно отнести то, что вы отнесётесь к работе ответственно и серьёзно и будете уверены в качестве выполненной работы. Нет необходимости платить кому-то за работу, часто необоснованную цену.

Из минусов стоит отметить, что тормозные трубки не очень часто выходят из строя и ваш инструмент может понадобиться всего один раз. Исключение если вы покупаете подержанные автомобили с большим пробегом, которые содержались в плохих, неблагоприятных условиях или были в авариях и довольно часто их меняете.

Делать ремонт своими руками по инструкции или доверить специалистам приходится решать каждому человеку индивидуально, но следить за состоянием тормозной системы и трубок, в том числе необходимо всегда!

Ремонт многих механизмов автомобиля можно осуществить своими руками, развальцовка тормозных трубок также по силам даже неопытному владельцу, нужно только правильно определить необходимость такой операции. Об этом мы и расскажем в статье.

Какую роль играют тормозные трубки?

Для того чтобы понять, насколько данные элементы важны, нельзя рассматривать их в отдельности, а следует ознакомиться с работой всей системы торможения в целом. Для того, чтобы резко сбросить скорость, мы нажимаем на соответствующую педаль, в это время под действием давления поршня, который находится в главном цилиндре, к колесам начинает двигаться специальная жидкость. Осуществляется же ее движение по трассе, которая, собственно говоря, и состоит из тормозных трубок и шлангов.

Передача жидкости в системе осуществляется по основному и дублирующему контуру. В случае, когда один из них выйдет из строя, второй обязательно будет работать, как страховочный. Когда же нарушений в их работе нет, то они оба функционируют в качестве основных. Если какой-либо элемент системы торможения поломается или будет работать недостаточно качественно, это нарушит работу всего механизма, а, значит, автомобиль будет непригоден к эксплуатации.

В каком случае потребуется развальцовка тормозных трубок?

Явным признаком, что пора подготовить набор для развальцовки тормозных трубок, служит следующее поведение автомобиля. При экстренной остановке во время нажатия на педаль возникает характерный скрип и пульсация. Также значительно увеличится тормозной путь. Кроме того, ход педали, отвечающей за срочную остановку, будет более свободным. Не исключено, что появится утечка жидкости из системы, начнут сильно перегреваться, а колодки изнашиваться неравномерно. Также очень часто при таких неисправностях авто уводит во время движения в сторону, но это можно считать косвенным признаком.

Тормозные трубки чаще всего выходят из строя из-за разрушения шестигранной структуры головки. Также нередко происходит засорение резьбовых соединений или же их закоксование при попадании жидкости во время эксплуатации авто. Коррозия, микротрещины, загрязнения и другие дефекты приводят к вытеканию «тормозухи» и некорректной работе системы. Дабы избежать непредвиденной поломки, следует следить за состоянием машины, этот механизм должен диагностироваться хотя бы один раз в два года . Водителям, которые нещадно эксплуатируют своего «железного коня», рекомендуется проверять состояние этой системы после каждых пятидесяти тысяч пробега.

Станок для развальцовки тормозных трубок – как его применить?

Чаще всего, мысль о том, что придется лезть в систему так глубоко, вызывает панику. Однако все не так уж и страшно, как может показаться на первый взгляд, самое главное – приобрести инструмент для развальцовки тормозных трубок, и тогда осуществить ремонт можно даже самостоятельно. В случае если возникают какие-либо трудности, или просто не хочется возиться, то всегда можно обратиться за помощью профессионалов, которые решат данную проблему за считанные часы. Но для особо ярых энтузиастов мы расскажем, как же сделать развальцовку самостоятельно.

Прежде всего, нам понадобятся: труборез, клещи, дрель, штуцер и специальный станок для развальцовки тормозных трубок . Кроме того, нужно и немного бензина. Затем, подготовив все необходимое, можно приступать непосредственно к работе. Открутив тормозную трубку от суппорта или же цилиндра, при помощи трубореза удаляем ее поврежденный участок. Затем ее обрезанный край обезжиривается бензином. Далее берем клещи, зажимаем ими оставшийся участок так, чтобы выступающий край был около пяти сантиметров, и снимаем дрелью фаски с этого края внутри трубы. Удалив всю стружку, насаживаем на нее штуцер. Теперь понадобится и приспособление для развальцовки тормозных трубок, в которое вставляется ее край и осуществляется ремонт.

В результате мы должны получить аккуратный грибок (расширение) на конце, который обеспечит герметичность соединения элементов системы торможения. Размер зависит от специфики вашего авто, но в наборе для ремонта предусмотрено лекало на несколько диаметров, так что подготовка инструмента к работе и сам процесс не займут много времени. Далее все детали устанавливаются на место, заливается , прогоняется, и авто тестируется на наличие признаков, которые мы описывали в пункте про диагностику.

Подогнать диаметры труб при их соединении – задача непростая. То заготовки нужного размера нет, то толщина стенок на разных участках детали отличается. Но необходимость в работе с диаметрами изделий возникает не только в промышленности, расширение конструкций для герметичного крепления бытовых коммуникаций также требуется часто. Узнаем, что такое развальцовка медных трубок своими руками, зачем её проводят и как нужно действовать, чтобы получить хороший результат.

Суть процесса

Радиальная деформация или развальцовка медных труб в отверстии специального аппарата необходима для создания прочного сцепления элементов конструкции, например, трубы с трубной решеткой. Таким способом закрепляют детали в конденсаторах, котлах, маслоохладителях, парогенераторах и других теплообменных аппаратах.

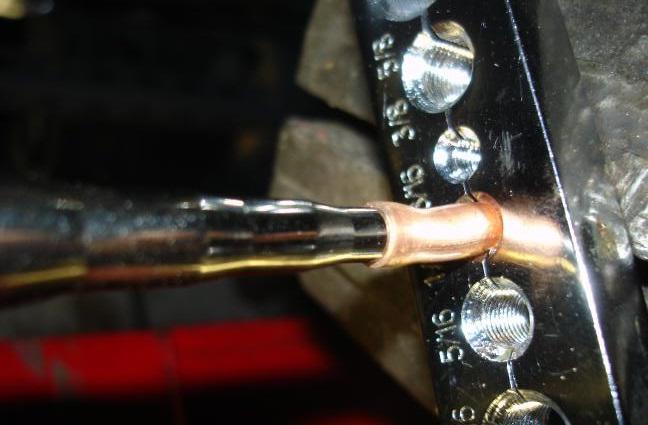

Так выглядит развальцованная труба

Этапы развальцовки труб

Манипуляции проводятся в три этапа:

1. Подбирается требуемый зазор между деталью и трубной решеткой.
2. Проводится деформация обоих элементов.
3. Снимается давление (нагрузка) с внешней поверхности деформируемой заготовки.

В процессе развальцовки медных трубок металл размягчается, растягивается (переходит в состояние пластического деформирования), а материал трубной решетки – в состояние упругой деформации. Чтобы манипуляции увенчались успехом, материал решетки должен быть тверже меди.

По окончанию процесса развальцовки решетка «обхватывает» отрезок трубы. Получаем прессовое соединение, прочность которого обеспечивается за счет контактного давления поверхности детали и отверстия решетки.

Качественно проведенное растяжение позволит добиться максимальной герметичности соединения

Иногда для соединения этих элементов применяют и сварку – такое крепление называется комбинированным. При монтаже медного водопровода одну из деталей расширяют, затем в нее вставляется вторая труба, после чего зазор между ними заполняют припоем.

Для комбинированных соединений используют сварку

Изменить диаметр деталей может понадобиться в следующих случаях:

1. Если штампованное (литое) изделие нужной формы невозможно приобрести в готовом виде (не производится или его нет в наличии).
2. Требуется филигранная подгонка угла изгиба, размера трубки или её диаметра по внутреннему сечению.

Способы увеличения диаметра труб

Инструмент, с помощью которого проводят манипуляции, называется вальцевателем медных трубок. В промышленности используют валы высокой прочности, которые прокатываются несколько раз, в результате чего оформляется профиль нужной конфигурации. Работы могут выполняться на специальных машинах и станках, гибочных вальцах.

Вальцовочный станок позволяет провести деформацию равномерно

Медь – пластичный материал, потому если вы обладаете ловкостью и большой физической силой, можно вручную попробовать натянуть медную заготовку на конический шаблон (болванку), чтобы получить нужное соединение. Прибегают к этому кустарному способу, при котором не используется вальцовка для медных труб, в крайних случаях, так как результат предугадать сложно. Возможны разрывы в местах, на которые приходится максимальная нагрузка при растяжении, тонкая деталь может просто замяться и стать непригодной из-за неравномерного истончения стенок трубы.

Второй вариант – промежуточный между полноценной обработкой заготовок и растяжением деталей силой – использование экспандера. Устройство имеет несколько сменных насадок, позволяющих с помощью рычага растянуть трубу до нужного диаметра за один подход.

Можно использовать экспандер

Важно. Экспандер хорош, когда нужно провести работу быстро, но результаты такой развальцовки также не гарантируют стопроцентного успеха. Если стенки трубки не были идеальными изначально (имели различия в толщине на разных участках поверхности), более тонкие зоны растянутся сильнее, толстые участки при этом форму не изменят. А если попробовать «дожать», так же, как и в предыдущем случае, возможны разрывы и поломка детали.

Правильный развальцовщик для медных труб состоит из валика или нескольких валиков, изготовленных из твердосплавных материалов, которые много раз прокатываются по внутренним поверхностям трубы. В процессе развальцовки с каждым оборотом усиливается давление – заготовка деформируется в нужном направлении постепенно и плавно, что исключает возможность разрывов. В каждый из подходов вальцы изменяют внутренний диаметр заготовки на минимальную величину, такое постепенное растяжение металл переносит легко.

Толщина стенок при этом изменяется равномерно, более плотные участки трубы с отличающейся толщиной стенок раскатываются до той же толщины, что и более тонкие. А поверхность становится идеально гладкой, без шероховатостей. Так же, как под весом трамвая, раз за разом проезжающего по рельсам, последние становятся гладкими и блестящими, поверхность детали под воздействием валов будет однородной.

Можно развальцевать отрезок и с помощью конуса. Принцип работы прост – конус вдавливается в предварительно зафиксированную в тисках трубу на нужную глубину, затем извлекается. Результат по качеству уступает работе с валами, но применяют конусы также довольно часто.

Развальцовка в домашних условиях

Как изготовить инструмент

Идеальное решение – покупка готового станка. Но если этот вариант не подходит, и голыми руками придать нужный диаметр заготовке не получилось, изготовим инструмент для работы самостоятельно, так как в домашних условиях развальцевать медную трубку качественно без приспособления невозможно.

Чертеж самодельного аппарата для вальцовки

Металл мягкий, но нам нужно достичь точного соответствия торца трубок посадочному конусу, в противном случае герметичности соединения добиться не получится.

Изготовив свою вальцовку для медных труб однажды, вы сможете использовать ее долгие годы, проект стоит затраченных усилий. Конструкция устройства проста – это станина, сделанная из двух одинаковых уголков.

Какие инструменты понадобятся для работы:

• заточный станок;
• сверлильный станок;
• болгарка.

Материалы:

• два уголка длиной 100 мм (полочка – 32 мм, толщина – от 5 мм);
• два болта М8;
• оправки (можно заказать у токаря или выточить самостоятельно).

Делаем вальцовку:

1. Скрепляем уголки болтами.
2. Просверливаем в основе фаски и отверстия.

Такой вальцовочный набор позволит самостоятельно из любого отреза медной трубы сделать идеальное крепление. Работать на нем нужно так же, как на готовом, покупном станке для развальцовки.

Как развальцевать медную трубку

1. Заготовку необходимо зажать в держателе в положении, в котором она будет выступать за его края на 5-6 мм.
2. Вместо конуса устанавливаем штампик подходящего для заготовки диаметра.
3. Надеваем штуцеры. Обратите внимание на направление резьбы (она должна быть обращена в разные стороны, по направлению к концам заготовки – друг от друга).
4. С усилием вкручиваем штамп, край торца при этом расплющивается.
5. Извлекаем штамп, на его место ставим конус.
6. Вкручиваем конус. Работать нужно постепенно, аккуратно продвигая конус вглубь до требуемой отметки.
7. Достаем из держателя деталь, внимательно осматриваем. В случае необходимости – зачищаем.

Наш результат – аккуратная развальцованная деталь, готовая к использованию.

Применяя советы, приведенные в статье, вы сможете самостоятельно сделать необходимый набор для развальцовки трубок разного диаметра. Такой подход позволит сэкономить средства на покупке готовых станков. А эффективность работ на самодельном агрегате ничуть не хуже, и для его изготовления особых талантов не нужно. Успехов в работе!
