Где находится печка на калине. Эффективные способы замены радиатора печки на лада калина. Неполадки охладительной системы

Заменить радиатор системы отопления в модели Лада Калина весьма непросто, поэтому стоимость такой услуги в сервисе достаточно высока. Те владельцы, которые в силу своего опыта уже сталкивались с самостоятельной заменой данного узла, характеризуют эту работу одним выражением: потребуется разобрать чуть ли не половину автомобиля.

Здесь созревает актуальный вопрос: как самому выполнить замену радиаторного узла системы отопления, причем сделать это упрощенным методом?

Владелец Лада Калина, который отважится на такую процедуру, неминуемо будет вознагражден существенной экономией средств. В данной статье расскажем, как снять радиатор и печку, как это осуществить без снятия панели.

Когда менять?

Вспомним советское время, когда все радиаторы, включая и изделия для системы отопления, изготавливались из меди. Эти узлы обладали завидной надежностью, поэтому замена радиатора печки была в числе редких процедур, а ремонтопригодность не вызывала сомнений. Иногда появлялась необходимость очищать полости этих изделий от образовавшейся накипи.

Начало 90-х ознаменовалось появлением алюминиевых радиаторов, являющихся более дешевыми. Такие узлы обзавелись немалой популярностью в среде производителей, которые и поныне прибегают к их установке в свои новые и имеющиеся в модельных линейках автомобили. Эту тенденцию также исповедует «АвтоВАЗ», героически комплектуя Лада Калина алюминиевыми версиями радиаторов.

Применение изделий такого плана вызывает ряд проблем:

1. Алюминиевое изделие не обладает долговечностью и проявляет склонность к появлению утечек спустя пару-тройку лет интенсивной эксплуатации. Такой случай не предполагает ремонта, поскольку устранить течь в изделии не представляется возможным.
2. Охлаждающая жидкость, испаряясь через негерметичный радиатор, создает ядовитые пары, которые проникают в салон, обладают сладковатым привкусом и оседают на стеклах в виде запотевания, похожего на жирные пятна.
3. Конструктивно под этим радиатором производитель расположил контроллер бортовой системы. При попадании антифриза внутрь этого устройства наблюдается выход его из строя. Замена контроллера недешева, поэтому принятие мер по скорейшей замене радиатора здесь как нельзя кстати.
4. Доступ к радиаторному узлу весьма непрост, поэтому даже такое мероприятие как очистка является весьма трудоемким занятием.

В числе главных причин, вызывающих утечку антифриза из отопительного радиатора, фигурирует применение владельцами Лада Калина дешевых антифризов. Подделок на рынке предостаточно, поэтому внимательность при выборе – один залогов беспроблемной работы системы отопления. Подделки заключают в себе присутствие разных вредных веществ, которые проявляют негативное воздействие на алюминиевую структуру, вызывая протечку.

Сегодня довольно популярными в продаже стали специальные герметизирующие вещества, призванные изнутри ликвидировать небольшую утечку. Данный способ не всегда способен оказать помощь, а вот риск засорения всего контура охлаждения достаточно велик. Не следует доверять таким компонентам, а нужно склоняться к скорейшей замене радиатора.

Какую модификацию этого элемента выбрать? Большинство владельцев в один голос рекомендуют продукцию «ДААЗ» (Димитровградского автоагрегатного завода).

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производить ремонтные работы по замене радиатора потребуется обзавестись инструментами такого характера:

• слесарным набором, включающим в себя широкий ассортимент стандартных ключей;
• ножовкой по металлу с возможностью выдвигания полотна;
• емкостью в паре со шлангом для обеспечения слива антифриза;
• силиконовым герметизирующим веществом или иным средством для склейки пластика;
• ветошью.

Во время процедуры по замене отопителя в модели LADA Kalina рекомендуем также заменить патрубки его питания и обратного тока. На старых шлангах высока вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Указанный подход избавит от необходимости повторной процедуры трудоемкого разбора с целью замены патрубков. Советуем обратить внимание на силиконовые изделия.

Предварительная разборка

1. Сначала потребуется опустошить систему от рабочей жидкости, перед тем как будет осуществляться замена радиатора печки. Это производится посредством открытия пробки на основном радиаторе и слива антифриза в заранее подготовленную тару.
2. Теперь необходим демонтаж воздушного фильтра вместе со всасывающим патрубком.
3. Снимаем АКБ.
4. Когда появляется доступ к патрубкам печки предварительно подвигаем емкость под место стыка патрубков с отопительным радиатором. После снятия шлангов в тару соберется не менее 1 литра антифриза.
5. Около патрубков обнаруживаем гайку, которой зафиксирована находящаяся внутри пластина. Ее потребуется сдвинуть, поскольку вероятен риск создания помех процессу снятия радиаторного узла. Для этого из подкапотного отсека ослабляем и отворачиваем гайку. Выполняем это после полного схода жидкости из обозначенных патрубков.
6. Переходим в салон и снимаем приводной трос акселератора.
7. Далее потребуется демонтаж самой педали. Она закреплена посредством трех болтов.
8. Снимаем декоративную панель радиатора (она расположена по правый бок от педали газа).
9. Тормозная педаль LADA Kalina тоже способна причинить неудобства разборочной операции. Демонтировать не придется, однако путем извлечения штока ее можно приподнять выше своего рабочего положения.

На этом этап предварительной процедуры разборки завершен.

Основной этап

Замена радиатора печки в Лада Калина доступна посредством двух способов:

1. Традиционный. Здесь понадобится выполнить разборку передней панели. Извлечение узла предполагается через открывшийся проем.
2. Быстрый, без снятия панели. Он не предусматривает потребности в демонтаже панели. Извлечение радиатора осуществляется в направлении в бок. Аналогичным действием производится монтаж нового изделия. Здесь потребуется немного надрезать декоративную панель радиатора, дабы увеличить ширину технологического проема, необходимого для монтажного процесса.

Многие опытные владельцы советуют сделать обозначенный проем перед непосредственным демонтажем радиатора LADA Kalina. Также можно озадачиться созданием проема перед установкой нового изделия.

1. Для свободного извлечения узла в бок понадобится отвинтить пластмассовую накладку, расположенную сбоку.
2. Теперь отодвигаем ранее указанную пластину, которая служит для прикрытия штуцеров радиатора.
3. Эти элементы обрезаем выдвинутым полотном ножовки. Манипуляция требуется для возможности бокового смещения старого узла.
4. Подняв тормозную педаль, производим извлечение отработанного изделия.

Если с извлечением штока тормозного педального узла наблюдаются сложности, то рекомендуем применить порезку и извлечение старого радиатора по частям

1. После снятия надрезаем ранее указанную пластиковую рамку
2. Теперь в появившийся проем можно без труда установить новое изделие
3. Последним действием в сборочном этапе, выполняемом по обратному алгоритму, будет заливка жидкости.

Замена радиатора печки завершена.

Подведем итоги

Теперь вы знаете, как снять радиатор и печку, а также как поменять все собственноручно. Основным недостатком данного метода является испорченная панель радиатора контура отопления Лада Калина. Это не критично, поскольку поддается исправлению. Обрезанный кусок можно зафиксировать посредством герметизирующего вещества или клея. Для сокрытия изъяна ремонтный участок поверхности можно оклеить черным скотчем.

Здравствуйте, уважаемые читатели блога сайт . Замена печки на Калине - это непростая задача, но именно именно о ней мы с вами поговорим в этой статье. Печка Калины - это одно из главных ее преимуществ. Греет она хорошо, и даже в сильный мороз салон прогревается довольно быстро. Пока Калина новая – все идет отлично, но уже вскоре Калина может разочаровать своего владельца. Если радиатор печки начнет подтекать, то на ковриках в салоне появятся лужи антифриза, а в худшем случае тосол может даже залить электронный блок управления двигателем.

Замена радиатора печки без снятия панели

Итак, если в районе радиатора печки Вы обнаружили маслянистую жидкость – значит пора выполнить замену радиатора печки Вашей калины и сделать это желательно поскорее, пока течь не усилилась. Радиатор печки в Калине находится в центральной консоли, чуть ниже отсека для магнитолы, чуть правее и выше педали газа.

Сняв пластиковую накладку, Вы сможете увидеть поверхность радиатора и визуально оценить его состояние. Взгляните, на моей Калине после восьмой зимы радиатор печки выглядел так:

Штатный калиновский радиатор отопителя делают из дух материалов: пластика и алюминия. Зимой он испытывает большие перепады температуры, поэтому и подтекать радиатор начинает, обычно в холодное время года. На моей калине радиатор печки начал подкапывать уже на третьем году жизни, но это происходило так медленно, что я ничего не заметил.

Тосол проник внутрь ЭБУ и окислил плату, она замкнула, и машина перестала заводиться. Поставив новый ЭБУ (цена 5000 р.), я замотал его в полиэтилен (надо было сделать это еще на новой машине). Прошло еще 5 лет, окислы на торце радиатора становились все заметнее и вот прошлой зимой, первые капли антифриза упали на коврик с водительской стороны:

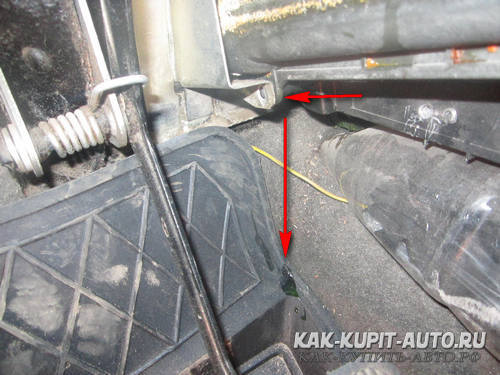

Думаю, все это время тосол очень медленно подтекал из радиатора в воздуховод, откуда успевал испаряться потоком воздуха. Позже, вынув родной радиатор печки Калины, я обнаружил под ним лужицу зеленого цвета:

Итак, увидев капли тосола, я понял, что откладывать ремонт печки больше нельзя. На весну я запланировал обязательную замену радиатора печки Калины и в ожидании начал изучать интернет в поисках информации.

Печка Калины. Замена печки на Калине

Перерыв пол интернета, я понял, что информации по данному вопросу недостаточно. Достоверно мне удалось выяснить лишь то, что замена радиатора печки на калине – это непростая задача. Наши уважаемые конструкторы спроектировали машинку таким образом, что для замены радиатора печки надо разбирать чуть ли не половину салона, автомобиля:

Тогда я позвонил в автосервисы и узнал, что за процедуру замены печки Калины придется заплатить 5-7 т.р. Сумма меня насторожила, но самой неприятной мне показалась необходимость демонтажа многих элементов салона, включая переднюю панель. Как-то не хотелось, в результате НЕзаводской сборки, получить новых сверчков или поломку действующих узлов, поэтому я стал настойчиво искать альтернативные варианты для замены радиатора без снятия передней панели автомобиля .

Довольно долго я изучал информацию в интернете и в результате выяснил, что:

• • Для установки нового радиатора надо извлечь старый (это понятно), но сделать это, не снимая приборную панель, можно только отломав от старого радиатора его длинные штуцера, торчащие из салона в моторный отсек
  • А вот установить новый радиатор, без демонтажа торпедо – невозможно. Установить новый радиатор мешают его длинные штуцера. Укоротить их на новом радиаторе нельзя – тогда не удастся надеть на них шланги со стороны моторного отсека. Посмотрите, штуцера и так не слишком-то выступают в моторный отсек, особенно нижний:

Сравните, слева новый радиатор (со штуцерами), а справа – старый (уже без штуцеров):

Размеры штатного радиатора печки Лады Калины

Итак, габариты радиатора печки Калины : 240 х195 х50 мм

Также Вам могут пригодиться размеры ниши, в которую устанавливается радиатор отопителя Калины: 54х198 мм. Однако, если соберетесь ставить радиатор печки от другой машины, то имейте ввиду, что края у этой ниши сильно скруглены:

Способы замены радиатора печки на Калине

Теперь, уважаемые читатели, я опишу способы замены радиатора печки , которые мне удалось найти на просторах интернета. Мне удалось выяснить четыре способа установки радиатора печки на Калину , из которых я выбрал последний (тогда он показался мне оптимальным).

• • Снятием приборной панели
  • Выпиливанием воздуховодов
  • Печка от газели

Давайте рассмотрим каждый из способов замены печки Калины и разберем плюсы и минусы каждого из них.

Снятием приборной панели

Данный метод замены радиатора печки Калины официально рекомендован заводом изготовителем. Согласно этому способу, по задумке наших конструкторов, для замены радиатора отопителя надлежит снять торпедо – переднюю панель автомобиля. Этот вариант был мной сразу же отвергнут, как минимум по двум причинам.

• • Во-первых , я не хочу для замены печки разбирать «полмашины», т.к. при сборке что-то может быть собрано неправильно, что-то может скрипеть, а что-то может вообще перестать работать
  • Во-вторых , самостоятельно это делать никому не пожелаю, а в сервисе это стоит около 5-7 тыс.р. – довольно дорого и никаких гарантий))

Вы найдете подробное описание этой варварской процедуры.

Выпиливанием воздуховодов

Второй способ замены печки на Калине заключается в том, что часть воздуховода выпиливается,

затем вставляется новый радиатор печки,

а отпиленная стенка воздуховода методом клея возвращается на свое место:

Этот способ я отклонил потому, что он показался мне самым варварским и колхозным (после разборки панели, конечно). С другой стороны, у него есть свои плюсы:

• • не нужно снимать металлическую пластину с резинкой
  • нет необходимости разбирать педаль тормоза
  • используются родные патрубки и радиатор (все идеально подходит)

Этот метод может быть довольно эффективен, при условии, если Вы сможете восстановить герметичность распиленных воздуховодов.

Укорочением штуцеров радиатора

Третий способ – укорочение штуцеров на штатном Калиновском радиаторе печки. Теоретически можно укоротить штуцера родного Калиновского радиатора до такой длины, чтобы стало возможно установить его в нишу. Тогда надо использовать более длинные шланги (например, от печки 2108), и надевать их на укороченные штуцера прямо в салоне автомобиля.

В тот момент единственное упоминание успешного применения данной методики мне показалось неубедительным, а других свидетельств найти не удалось. Когда я представил себе, как буду все это собирать в районе падального узла, то данный способ показался мне НЕ очень перспективным, однако, сейчас, изучив расположение узлов, я думаю, что в следующий раз надо попробовать установить штатный радиатор именно по этому способу.

Замечу, что штатную резинку-уплотнитель вместе с металлической пластиной, скорее всего, использовать не удастся , поэтому снижается герметичность салона и это главный недостаток данного метода, не считая неудобство сборки патрубков на радиаторе.

Печка от Газели или от Волги

Название метода говорит само за себя – суть в том, чтобы заменить штатный радиатор на радиатор печки от другого автомобиля, например, от Волги или Газели. Забегая вперед, скажу: этот метод я Вам НЕ рекомендую , чуть позже поймете почему.

Смысл этого способа замены радиатора печки состоит в том, что, вместо штатного, в Калину можно поставить радиатор печки от Газели или Волги (по размерам он должен подходить), но штуцера у него имеют другую конфигурацию, поэтому их надо выводить вправо – со стороны пассажира.

Для того, чтобы вывести штуцера справа, надо проделать отверстия в пластиковой стенке под бардачком, а шланги прокинуть через верх – за приборной панелью, благо места там достаточно. Отверстия в стенке можно проделать с помощью паяльника, а насчет эстетики не волнуйтесь – шланги можно будет увидеть, только с высоты поверхности сиденья.

Преимущество данной схемы в том, что для замены радиатора не нужно ничего не разбирать под капотом, достаточно слить лишний антифриз, а остальные работы делаются в салоне автомобиля.

На мой взгляд, конструкторам Калины стоило применить именно эту схему: расположить радиатор печки штуцерами вправо и сделать, чтобы он вынимался в сторону пассажира, а слева наоборот, закрыть отсек герметично. В таком случае, для замены радиатора со стороны пассажира, не приходилось бы разбирать две педали, а под капотом понадобилось бы только слить излишки антифриза.

Я нашел подробный положительный отчет о том, как волговский радиатор идеально подходит для замены штатного на Калине.

Отзывы про медный радиатор были только положительными, поэтому я решил поставить себе такой и приступил к поиску радиатора. Однако, найти это медное чудо мне не удалось. Вместо него мне все время попадались вот такие радиаторы, у которых высота превышает допустимую более, чем на сантиметр. Кстати, цена такого медного радиатора - около 2 тыс.р.

Так и не найдя медный радиатор подходящего размера, я купил за 650 р. газелевский радиатор из пластика и алюминия и поставил его на калину. Процесс установки подробно описывать не стану, т.к. этот путь развития оказался тупиковым. Приведу только фото для сравнения размеров:

Обратите внимание: газелевский радиатор печки (на фото справа) на сантиметр меньше по ширине, а штуцера у него тонкие – всего 16 мм, в то время, как у калиновского – 18 и 20 мм. Кроме того, штуцера показались мне слишком длинными, поэтому я их укоротил. Как оказалось, делать этого было нельзя.

Шланги от двигателя к радиатору я использовал цельные по 1,5 метра, чтобы не создавать лишнего сопротивления. Штуцера на двигателе имеют диаметр 20 мм. Надеть на них 18-й шланг мне не удалось, поэтому я использовал армированный шланг диаметром 20 мм.

И вот, через неделю после установки газелевского радиатора, из-под шлангов на радиаторе печки начал капать антифриз. Подтянув хомуты, я обнаружил, что течь только усиливается. Тогда я снял шланги и понял, что эти штуцера настолько хлипкие, что под натиском хомутов просто сложились внутрь.

Пришлось купить еще один газелевский радиатор, но на этот раз с более мощными штуцерами диаметром 18 мм. Странно, но этот радиатор обошелся дешевле – всего 600 р.

Второй экземпляр выглядел серьезнее, вид у него был надежный, добротный, на коробке красовалась надпись «сделано в германии», но по ширине он также уступал калиновскому около сантиметра. Летом я напрасно не придал этому значения, но с приходом зимы стало ясно: плотность посадки радиатора играет ключевую роль в эффективности работы печки.

Устанавливая второй радиатор от газели, я не стал обрезать штуцера, надел на них шланги, идущие к двигателю (два армированных шланга диаметром 20 мм, длинной 1,5) и закрепил каждый шланг двумя хомутами. Впоследствии, за полгода эксплуатации никаких протечек здесь не возникло:

Итак, со вторым радиатором я проездил с июня по декабрь, а с наступлением морозов понял, что печка у меня практически не греет. Теперь я понимаю, что плохо уплотнил радиатор печки , поэтому холодный воздух под давлением от вентилятора, вместо того, чтобы проходить через пластины радиатора, устремлялся мимо, в зазор образованный по причине недостаточной ширины радиатора.

Кроме того, при установке радиатора печки от газели я недостаточно уплотнил радиатор поролоном. Взгляните, как у меня был уплотнен радиатор печки от газели. Это пример, как делать не надо, а как надо уплотнять радиатор печки, Вы увидите чуть позже.

Что если перевернуть штатный радиатор?

Итак, друзья, с приходом холодов я заметил, что печка греет слабовато, а при температуре за бортом -10°С окна оттаивали только минут через 30-40 интенсивного движения. Ездить так было нельзя, и в очередную оттепель я решил затеять третью (надеюсь последнюю) замену радиатора печки .

К этому времени у меня пришло понимание, что хватит экспериментов и ставить все таки надо родной радиатор печки от Калины , идеально подходящий по размерам и форме. Причем перед установкой его надо тщательно уплотнить поролоном, чтобы воздух от вентилятора проходил через пластины радиатора, а не мимо него.

В тот момент я пока не знал, как буду ставить штатный радиатор, но выпиливать воздуховоды или разбирать торпедо я по-прежнему не собирался. Мне казалось, что должен быть какой-то более простой и логичный способ установки штатного радиатора. Заранее купив новые патрубки и радиатор печки от Калины (650 р.), я снял установленный радиатор от газели и попытался поставить штатный радиатор на его место. Как и следовало ожидать, штуцера уперлись в перегородку моторного отсека, поэтому штатный радиатор не удалось задвинуть в нишу даже на половину его длины.

После демонтажа радиатора от газели я стал думать, как поставить штатный радиатор, ничего при этом не ломая. Покрутил, повертел радиатор, поставил его так и эдак, и вдруг мне в голову пришла идея: а что если перевернуть радиатор отопителя штуцерами не к мотору, а в сторону водителя?

Идея была хоть и смелой, но жизнеспособной, поэтому часа через 4 из дефлекторов отопительной системы уже дул горячий воздух. Теперь, давайте рассмотрим от начала и до конца весь процесс замены печки на Калине методом реверса радиатора . Начнем с составления списка всего, что нам понадобится.

Инструменты и материалы для ремонта печки Калина

Обязательно:

• • Две отвертки: крестовая и плоская (для откручивания хомутов)
  • Ключ-трещотка
  • Головки на 7 и 8 (для откручивания хомутов)
  • Головки на 10, 13
  • Длинная головка на 10 (длиной 5 см)
  • Ключи на 10, 13
  • Длинные клещи или плокогубцы (чтобы выломать штуцера старого радиатора)
  • Пилка по металлу (аккуратно отпилить штуцера нового радиатора)
  • Острый нож (для нарезки поролона)
  • Штатный радиатор печки Калина 11183
  • 3 метра армированного шланга, внутренним диаметром 20 мм

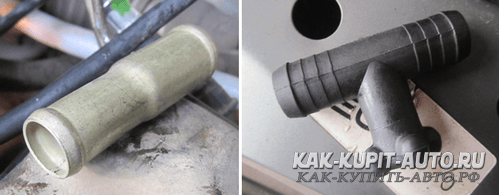

  • Два уголка из трубок (D=18-20 мм, размером 50х50 мм)
  • Поролон толщиной 5 и 15 мм

Желательно:

• • Освещение: лампа-переноска или фонарь
  • Кусок шланга для слива ОЖ + трубка-переходник
  • Тонкогубцы (для откручивания труднодоступных хомутов)

Обращаю ваше внимание, уважаемые читатели, что для ремонта совершенно необходимы два трубчатых уголка диаметром 18-20 мм (по диаметру шланга) размером 50х50 мм , которые будут поворачивать поток жидкости от штуцеров вверх (на фото они справа):

Можно попробовать обойтись без этих уголков , но в таком случае шланги будут сильно перегибаться и возможно , антифриз не сможет свободно циркулировать по ним. Кроме того, в местах изломов неизбежно повышается нагрузка, поэтому возрастает риск протечек, которые в салоне автомобиля крайне нежелательны.

Уголки я купил по 50 р. в магазине запчастей для ГАЗ. Заодно прихватил пригоршню хомутов подходящего размера

Замена печки на Калине методом реверса радиатора

Итак, начнем. Ставим машину так, чтобы слева можно было открыть водительскую дверь и выполнять работы в районе педального узла. Открываем капот, снимаем воздушный фильтр и воздуховод .

Отверстия в воздушном фильтре и в дросселе рекомендуется заткнуть чистой тканью, чтобы за время работы внутрь не попала пыль, грязь и посторонние предметы, способные в дальнейшем повредить двигатель.

Снимаем аккумулятор и площадку под ним (ключи на 10, на 13, ключ-трещетка с головкой на 13).

Для полного снятия площадки, откручиваем головкой на 10 труднодоступную гайку, которая крепит к площадке два трубопровода. Эти шланги приходится откручивать каждый раз при снятии площадки под АКБ, поэтому я их соединил вместе и к площадке больше не прикручиваю, ибо они и так никуда не денутся

Как слить тосол на Калине?

Во избежание ожогов, работы с охлаждающей жидкостью выполняйте только на остывшем моторе. При прогретом двигателе тосол в системе находится под давлением, поэтому не снимайте патрубки и не открывайте крышку бачка ОЖ, пока мотор не остынет.

Слить тосол можно двумя способами:

• 1) Можно открутить сливную пробку в нижней правой части радиатора охлаждения двигателя и открыть пробку расширительного бачка. Если будете сливать классическим методом, то рекомендую Вам штатную пробку радиатора заменить на вот такую тюнинг-версию, которая продается в магазине за 15 р. Шлицы под отвертку на штатной пробке (на фото - слева) быстро разбиваются, искать ее приходится на ощупь – она не выступает из радиатора, а тюнинговая пробка (на фото - справа) хорошо заметна и легко откручивается от руки. Всем калиноводам рекомендую поставить такую пробку!

• 2) Второй метод слива антифриза заключается в том, чтобы слить лишь ту часть тосола, которая находится в радиаторе печки (1-2 литра). При этом вся слитая ОЖ будет собрана в канистру и ни капли не прольется, а остальная жидкость останется на своих местах в системе.

Методика следующая: снимаем шланг с подогрева дроссельного узла:

Из этого шланга будет сливаться ОЖ, поэтому его надо нарастить другим шлангом , а свободный конец положить в канистру, где будет собираться слитый тосол. В качестве переходника я использую высокую головку на 10, благо в ней есть сквозное отверстие, и, по сути, она является трубкой.

Далее, зажимаем пальцем штуцер подогрева дроссельного узла (с которого снят шланг) и дуем в расширительный бачок . Давление в системе возрастает и антифриз устремляется по шлангу прямо в канистру. Когда из шланга пойдет воздух, значит основная часть тосола из печки уже вышла.

Дуть в расширительный бачок – занятие на любителя, поэтому кто-то предпочтет слить ОЖ через пробку радиатора, но я для себя сделал простейшее преспособление , позволяющее накачивать воздух в систему с помощью компрессора. Разобрав старую пробку от расширительного бачка, я просверлил в ней отверстие и вставил изнутри сосок от автомобильной камеры:

Теперь накачиваем бачек насосом или компрессором и ОЖ сливается сама.

Демонтаж старого радиатора печки Лада Калина

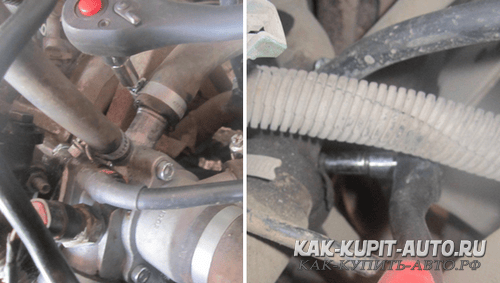

Итак, когда тосол слит, снимаем с верхнего и нижнего штуцеров двигателя патрубки , питающие печку.

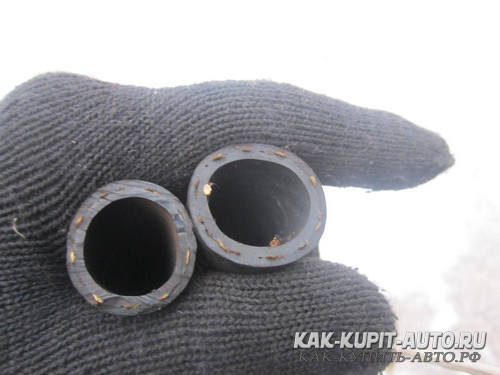

Диаметры нижнего и верхнего патрубков со стороны двигателя составляют 20 мм.

Диаметр обоих штуцеров без учета бортиков – также 20 мм.

Если обратить внимание на выступающие на штуцерах бортики, то становится ясно, почему на них очень трудно надеть армированный шланг диаметром 18 мм . Во всяком случае, мне это сделать не удалось. А вот 20-й шланг подходил идеально, поэтому я рекомендую Вам использовать именно шланг диаметром 20 мм .

Забегая вперед скажу, что армированный шланг я купил в обычном хозяйственном магазине по цене 60 р/метр. Два куска по 1,5 метра хватит с запасом даже для установки радиатора печки от Газели, а для установки перевернутого штатного радиатора будет достаточно и 1 метра в каждом направлении. Лучше покупайте шланг диаметром 20 мм (на фото он справа), т.к. его легче надеть на штуцера со стороны двигателя.

У меня 20-й шланг был установлен с радиатором от Газели, но при замене на штатный радиатор, эти шланги отправились в утиль, а их место занял шланг диаметром 18 мм (т.к. был в запасе). Однако, чтобы соединить его с двигателем, я делал переходники, но об этом чуть ниже.

Дальше нам надо добраться до штуцеров радиатора отопителя и снять с них старые патрубки. Сделать это непросто – штуцера находятся в труднодоступном месте , поэтому я открутил от рулевой рейки левую тягу (на фото она лежит поверх рулевой рейки), хотя, возможно, Вы обойдетесь и без этой операции. Хомуты на штуцерах сильно окислились , да и для работы ключом там просто нет места, поэтому отвернуть хомуты мне удалось лишь длинными тонкогубцами :

Когда шланги сняты, откручиваем гайку, которая находится на длинной шпильке, слева от штуцеров радиатора печки :

Забегая вперед, скажу, что эта шпилька крепит к моторному щиту стальную пластину , на которой приклеена резиновая прокладка , обеспечивающая герметичность салона. Вот ее фото со стороны педалей:

Хомут нижнего партрубка откручивается проще:

Патрубки сняты. Верхний шланг – длиннее (на фото он внизу)

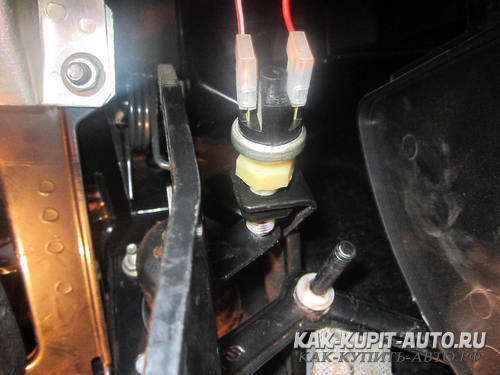

Теперь перемещаемся в салон и откручиваем три винта, фиксирующие крышку радиатора печки , а также блестящую стальную пластину :

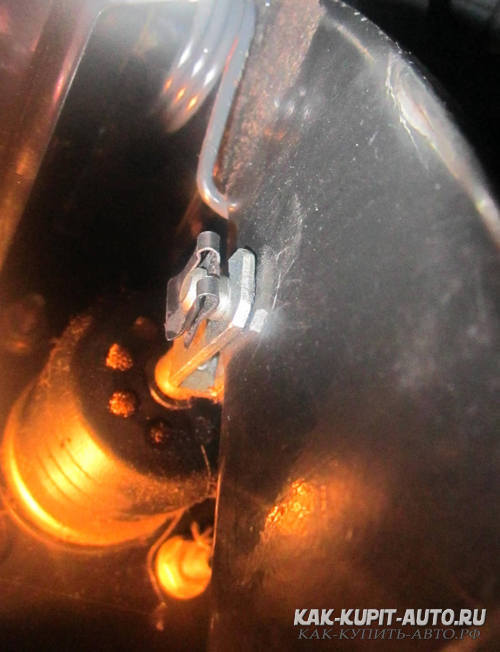

Заодно сразу выдвинем на себя педаль тормоза – это обеспечит нам достаточно места, чтобы вынуть радиатор из его ниши. Разобрать педаль тормоза надо, если Вы предпочтете легко достать старый радиатор, не распиливая его ножовкой по металлу, как это делают . Для этого, снимаем стопорную пластину и вынимаем шплинт , которым педаль крепится к штоку :

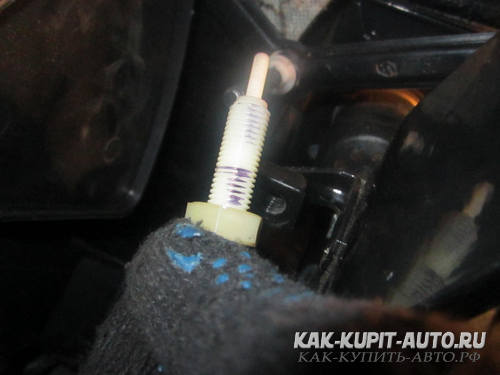

Подсказка : если отметите маркером место на резьбе, где находилась гайка, то при сборке настройка стоп-сигнала займет у Вас гораздо меньше времени.

Когда педаль отсоединена, и датчик стопа снят, педаль свободно двигается в продольном направлении. Выводим педаль назад (на себя) и влево. Этому будет препятствовать упор на педали , в который раньше упирался демонтированный датчик. Упор может даже слегка отогнуться – это не страшно (при сборке мы вернем его в исходное положение), главное сейчас вывести педаль на себя.

Кронштейн снимаем, лишнюю шумку отворачиваем в сторону и Вы можете попробовать вынуть радиатор печки из его гнезда. Если Вам это удастся, значит вся эта статья написана зря, ведь таким же образом можно поставить на место новый радиатор)). Если же чуда не случилось, и вытащить радиатор Вам помешали штуцера , торчащие в моторный отсек, то берете какие-нибудь клещи и смело перекусывайте штуцера под основание. Постарайтесь не повредить уплотнитель , прикрепленный к стальной пластине – он нам еще пригодится.

Когда внешняя часть штуцеров будет отломана – снимите со штуцеров стальную пластину с уплотнителем . Если штуцера все еще мешают – отломайте их под основание.

Далее, легким движением вынимаем старый радиатор из его посадочного места. Теперь можно приступать к установке нового. Если будете пробовать поставить радиатор как есть, постарайтесь не замять его края – алюминиевые пластины очень тонкие, их легко повредить.

Установка перевернутого радиатора печки на Калину

Итак, рассмотрим, как ставить радиатор в перевернутом виде – патрубками не к мотору, а к водителю:

Если штуцера не обрезать, то места для посадки шлангов остается совсем мало. Теоретически можно сначала надеть шланги , и ставить радиатор уже в сборе со шлангами, но я пошел по другому пути. У меня были два трубчатых уголка , я подключил их к шлангам, затем установил радиатор и в конце подключил уголки к радиатору. Штуцера на радиаторе я обрезал до минимума, оставив 30 и 50 мм .

Длина 30 мм была выбрана исходя из того, что она позволит, при необходимости установить на верхний штуцер второй хомут. Добавив еще 20 мм (диаметр шланга), я получил длину нижнего штуцера – 50 мм .

Теперь я проверил - тосол не подтекает, поэтому второй хомут на каждом штуцере не нужен. Для установки одного хомута можно уменьшить длину штуцеров еще на 15 мм , поэтому, рекомендую Вам, дорогие читатели, в целях экономии места, ограничить длину штуцеров размерами 15 и 35 мм .

После установки уголков на радиатор, у меня получилась примерно такая конструкция.

Установив радиатор печки в посадочное гнездо, я понял, что по длине эти уголки помещаются впритык. Поэтому еще раз рекомендую Вам сделать штуцера на 10-15 мм короче.

Затем я оставил хомуты на своих местах, а уголки снял для упрощения монтажа. Вспоминая неудачный опыт установки газелевского радиатора, я решил хорошенько уплотнить радиатор и обклеил его поролоном по следующей схеме.

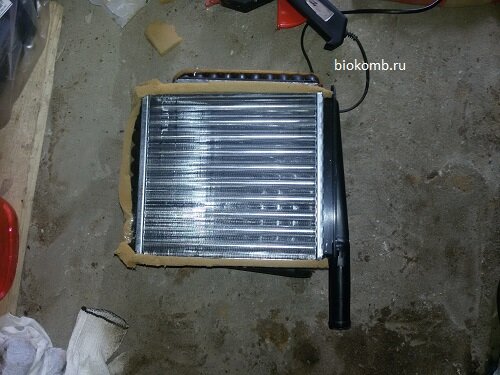

Вся дальняя стенка заклеена поролоном толщиной 15 мм, плюс со стороны штуцеров приклеены две полоски квадратного сечения 15х15, сверху и снизу. Благодаря этим двум полосам, из под радиатора вообще не дует, ни сверху (холодный воздух), ни снизу (теплый). Поэтому рекомендую Вам, уважаемые читатели, поступить аналогично, ведь благодаря правильному уплотнению поток от вентилятора будет проходить именно через радиатор печки , а значит, он будет лучше нагреваться.

Справа и слева толстый поролон я клеить не стал, чтобы он не ободрался при монтаже. Мне показалось, что там будет достаточно поролона толщиной 5 мм, и надо сказать, заходил радиатор в свою нишу довольно туго.

Когда радиатор обклеен поролоном, оставляем его хорошенько подсохнуть , а в это время установим на свои места шланги . Металлическую пластину мне пришлось доработать . Изначально она выглядела так:

Выступающую стенку пришлось отломать, так как она не позволяла установить одновременно радиатор и шланги. После доработки деталь приобрела следующий вид:

Дальше вставляем шланги в уплотнительную резинку . Шланги, особенно диаметром 20 мм, будут сидеть в резинке довольно туго, поэтому вставить их в резинку следует до того, как пластина с резинкой будут установлены на кузов.

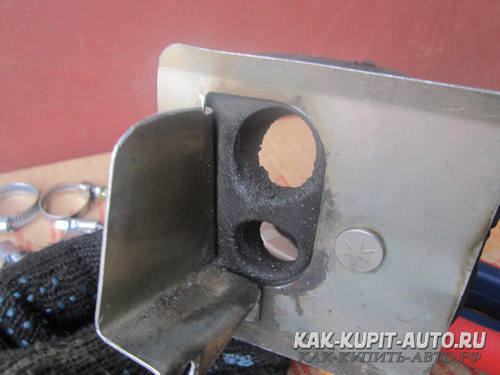

Устанавливаем металлическую пластину и уплотнитель на их место. Следует подчеркнуть, что наличие штатного уплотнителя положительно влияет на герметичность салона и шумоизоляцию , поэтому его желательно сохранить.

Глубокой головкой на 10 , не забывая установить шайбу, притягиваем пластину к моторному щиту:

Когда пластина с резинкой прикручена, протолкните шланги из салона в моторный отсек и наденьте их на штуцера двигателя. С этим у Вас проблем быть не должно, т.к. вы будете использовать шланг диаметром 20 мм, а вот мне пришлось сделать из подручных средств переходники с 18-го шланга на 20-й.

Часть переходников со стороны двигателя я сделал из штатного патрубка от печки Калины, диаметром 20 мм, который планировал использовать и поэтому купил в магазине, вместе с радиатором:

В качестве переходников я использовал трубки диаметром 18-20 мм, которые давным-давно купил в магазине автозапчастей ГАЗ.

Теперь, когда шланги были смонтированы на свои места, я выполнил установку радиатора печки в нишу, в сборе с уплотнителями:

После этого, вставляем уголки в шланги, затягиваем хомуты, а лишнюю часть шлангов убираем вверх, за вентиляционный короб.

И последним шагом соединяем уголки с радиатором . Не знаю, влияет ли это, но я подключил нижний шланг с двигателя к нижнему штуцеру радиатора, а верхний – к верхнему.

Было бы не плохо еще прикрутить радиатор к вентиляционному коробу тремя винтами, которые для этого предназначены, но я этого пока не сделал, т.к. радиатор и без того сидит очень плотно, из-под него нигде не дует, да и возиться с креплением, пока зима, особого желания нет)).

Справа остались следы установки печки от газели – отверстия, сделанные паяльником. Поролон плотно их закрыл, но летом я планирую заклеить их эпоксидной смолой, таким образом, герметичность будет восстановлена в полном объеме. Сейчас точно знаю, что с печкой от Газели запаривался напрасно. Надо ставить штатный радиатор печки от Калины , и точка!

Теперь перечислим в обратной последовательности все, что надо вернуть на свои места.

Сборка

Возвращаем на свое место педаль тормоза . Сделать это будет мешать упор , так вот его надо вывести в сторону и это позволит вернуть педаль на ее законное место. Если упор отогнулся вперед, то после возвращения педали на ее место, выпрямите упор с помощью плоскогубцев .

Соединив педаль со штоком, не забудьте установить стопорную пластину .

Также не забудьте поставить, подключить и обязательно настроить датчик нажатия педали тормоза :

Не забудьте подключить и настроить датчик нажатия педали тормоза. Стоп-сигналы должны загораться уже при слабом нажатии на педаль.

Также, устанавливаем на место кронштейн педали газа и на него саму педаль , которую обязательно фиксируем на кронштейне стопорной пластиной .

Пожалуй, в салоне все, теперь переходим в моторный отсек. Не забудьте вернуть на место рулевую тягу и прикрутить на место тепловую защиту (если Вы ее откручивали):

Ставим на место воздушный фильтр , воздуховод , затем площадку под АКБ и сам аккумулятор .

Итак, все собрано, осталось залить антифриз и выгнать воздушную пробку из печки. Прежде, чем заливать тосол, убедитесь что все шланги надеты на свои места и все хомуты на них затянуты, включая шланг подогрева дроссельного узла .

Признаться, залив антифриз и проверив систему охлаждения, я по началу, был немного удручен, тем, что печка снова не греет . В отчаянии я прибавил газу и заметил, что на высоких оборотах воздух из печки идет гораздо горячее. Тогда до меня дошло: в системе воздушная пробка . Воздух скапливается в высшей точке (у меня это в шлангах) и не дает тосолу нормально циркулировать через печку.

Воздух из системы я выгонял так же, как делаю это уже лет 7. Достаточно просто поездить на высоких оборотах (3-4 тыс.об) и поток тосола сам разобьет воздушную пробку на пузырьки, а затем вынесет их в расширительный бачек. Следите за уровнем тосола и убедитесь, что пробка расширительного бачка хорошо запускает воздух внутрь , и тогда воздушная пробка Вам не страшна.

Вот, пожалуй, и все, уважаемые читатели! Искренне надеюсь, что эта статья поможет Вам заменить радиатор печки и у Вас больше не будет проблем с этим агрегатом. Желаю, чтобы в Вашей машине печка работала отлично, никогда не подтекала, и пусть, даже в сильный мороз, в Вашем авто будет тепло и уютно!

Штатный радиатор по реверсивной схеме поставил 5 декабря 2015 . Езжу с ним почти месяц, на носу Новый год, печкой пока очень доволен))

PS декабрь 2016
С радиатором печки, установленным по реверсивной схеме я проездил до мая 2016 года , а затем Калина была начищена до блеска и перешла во владение второго хозяина. За эти полгода никаких проблем с радиатором печки мной выявлено не было, но подводя итог накопленного опыта "борьбы" с радиатором печки, я предположу, что в следующий раз я поставил бы радиатор по обычной схеме.
Но как это сделать, не снимая панель? - спросите вы. А вот как:
Один хороший человек подсказал мне, что радиатор печки Калины можно установить патрубками вперед, немного обрезав штуцера и надев на них удлинненные шланги от ВАЗ-2108, просунутые из моторного отсека. Затягивать хомуты на штуцерах придется не в моторном отсеке, а в салоне, и здесь придется повозиться. Этот способ подсказал мне грамотный спец в одном хорошем автосервисе, за что выражаю ему благодарность от всего сообщества калиноводов.

Уважаемые читатели! Если у Вас тоже есть удачный опыт замены радиатора печки без разборки панели - расскажите об этом в комментариях.

По регламенту завода изготовителя замена радиатора отопителя на Калине производится со снятием торпеды. Но так как радиаторы печки довольно слабое место на данном авто, народные кулибины нашли очень много решений замены радиатора печки на Калине без снятия панели.

Изучив Интернет, я для себя выбрал один, на первый взгляд, из самых интересных и достойных вариантов замены отопителя без каких-либо выпиливаний элементов корпуса печки. Он заключается в том, чтобы развернуть радиатор в обратную сторону.

Но, с небольшим своим дополнением.

Переходной шланг между патрубками и металлическим уголком я подобрал таким же диаметром, но с изгибом на 90 градусов, тем самым петля из длинного шланга должна быть меньше.

Так же, не найдя латунного уголка диаметром 18, мной был приобретен пластиковый.

Все было готово к предстоящей работе: шланги, уголки, новый радиатор печки Калина. Но, посидев еще в интернете, я пришел к окончательному выводу, что в целях безопасности ног водителя,концы радиатора должны выходить под капотное пространство, а достигнуть этого можно только, снимая торпеду или пилить корпус отопителя.

Я как разумный человек, конечно же, решил «пилить».

Машина в гараже, приступаем к работе. Начинаем с подкапотного пространства.

Снимаем аккумулятор, воздуховод.

Следующий этап, нужно снять площадку аккумулятора, но, прежде, откручиваем скобу замысловатого кронштейна, удерживающего топливные трубки. Он в свою очередь жестко держится на площадке, точнее слева под ней. Освободив трубки, снимаем площадку.

Далее сливаем антифриз. Откручиваем хомут с обратки на расширительном бачке хомут шланга обогрева дроссельной заслонки. Шланг заслонки суем в канистру, шланг обратки затыкаем пальцем. А в бачок через сосок обратки с помощью компрессора загоняем воздух. При этом крышка расширительного бачка должна быть плотно закрыта. И дуем до тех пор, пока в канистру не будет выходить воздух.

Теперь снимаем шланги с двигателя и сливаем остатки охлаждающей жидкости, которые остались в радиаторе печики под машину, желательно в подготовленную для этих целей емкость.

С антифризом разобрались, переходим к слесарным работам.

Берем длинную головку на десять, карданчик и удлинитель с трещеткой. Будем откручивать гайку кронштейна радиатора.

Шпилька, на которую накручена гайка, довольно длинная, и расположена она в очень неудобном месте.

Некоторые, демонтировав кронштейн, укорачивают эту шпильку, я этого не делал.

Открутив гайку, переходим в салон автомобиля.

Все действия будут происходить со стороны водителя. Снимаем боковую декоративную накладку центральной консоли под торпедой.

Демонтируем педаль газа, которая держится тремя гайками на десять, и отсоединяем тросик газа.

Теперь нужно отсоединить педаль тормоза от штока главного тормозного цилиндра. Снимаем фиксирующую скобу и вынимаем палец. Откручиваем так называемую «лягушку», концевик стопсигнала на сколько возможно, оттягиваем педаль на себя и отводим шток главного тормозного цилиндра в сторону и сразу опускаем педаль. Теперь педаль тормоза можно опустить до самого коврика.

Освободив рабочее пространство от педалей, приступаем к столярным работам, а именно: пилим. Отводим, отгибаем кронштейн радиатора в сторону так, чтобы его трубки было удобно пилить.

Можно взять обычное полотно по металлу, а я воспользуюсь хитрым инструментом, который у меня есть.

Отпиливаем под корень эти трубки. Потечет оставшийся антифриз, но его было бы больше, если бы мы не сняли шланги. Отпиленные трубки со шлангами можно вытащить из-под капота, чтобы они не мешались.

Теперь нужно сделать сбоку в корпусе печки пропил, чтобы вытащить старый радиатор печки.

Вынимаем педаль тормоза, и радиатор без особых усилий вылезает на свет.

Внимание! Мое желание принести как можно меньший вред корпусу печки ни к чему хорошему в дальнейшем не привело. При установке нового радиатора образовавшийся угол очень сильно заминал соты.

Поэтому мне пришлось срезать этот угол. Может кому-нибудь соты радиатора будут неактуальны, так что вы можете резать тонкий проем. А если вам все-таки жалко новый радиатор, лучше сразу делать пропил ниже, по красной линии.

Но и в такой проем новый радиатор лезет неохотно. Мешает педаль сцепления. Поэтому одной рукой вдавливаем педаль тормоза и сцепления. Второй рукой заводим заднюю часть радиатора в проем и дальше задвигаем в проем до упора. Вставляем трубки в отверстие в кузове, проталкивая вперед трубками, задвигаем радиатор до конца. Не забудьте надеть на трубки кронштейн с уплотнителем. Да, новый радиатор не был обклеен поролоном. Поэтому, чтобы исключить проход воздуха мимо радиатора, я обклеил его сам.

Внимание! Не клейте очень толстый слой поролона с обратного торца радиатора от трубок. Очень туго входит радиатор в посадочное место в противоположной стенке.

Итак, новый радиатор на своем месте, можно заделывать вырезанные дырки. Устанавливаем пластиковые детальки на свое законное место, а образовавшиеся в результате пропила щели заклеиваем термоклеем. Хочу сказать, что получилось довольно таки крепко.

Собираем педаль тормоза и газа в начальное состояние. Устанавливаем декоративную панель.

Теперь перебираемся под капот.

Накручиваем гайку на шпильку и подтягиваем. Сильно не тяните, кронштейн, притягиваясь к кузову, тянет за собой радиатор. Могут разойтись швы корпуса печки.

Закрутив гайку, надеваем шланги печки. Мои шланги были в неудовлетворительном состоянии, поэтому я решил их заменить обычными армированными шлангами, купленными ранее для другой схемы замены радиатора печки.

Очень неудобно стягивать хомуты, следите, чтобы они находились после утолщения на трубке радиатора, а то в процессе эксплуатации шланги могут слететь. Установив шланги печки, одеваем трубки обратки и заливаем антифриз. Через шланг заслонки выпускаем воздух. В расширительный бачок антифриза заливаем чуть больше максимума. Собираем все остальные демонтированные ранее запчасти и заводим двигатель автомобиля Калина. Прогреваем до срабатывания вентилятора радиатора. Будет не лишним прогазовать, чтобы выгнать ненужный воздух из системы охлаждения.

Проверяем наличие течи из соединений. Если они есть, то устраняем их, подтянув хомуты. Если же их нет, можно закрывать капот.

Спасибо за внимание. Комфортной атмосферы вам в автомобиле в холодное время года.

Многим владельцам автомобиля Лада Калина знакома ситуация, когда через отопитель в салон попадает антифриз, причём он может быть очень горячим, что влечёт за собой причинение травм водителю или пассажиру авто. Впрочем, обычно всё проявляется не так трагично – в виде лужи непонятной жидкости на центральной панели или на полу. Незамедлительно у автолюбителя возникает решение по замене неисправного радиатора печки, но самое интересное начинается тогда, когда он открывает заводскую инструкцию и пытается понять, как это сделать.

Где в «Лада Калина» находится радиатор отопителя

Расположение радиатора печки в Калине настолько неудобное, что по инструкции для его замены нужно перебрать почти половину машины: снять всю переднюю панель, сиденья, педали, не говоря уже о самом радиаторе и как минимум двух его патрубках . С годами на собственном опыте водители вывели альтернативные способы поменять отопитель, о них мы поговорим немного позже.
Где искать радиатор печки? Практически прямо за панелью приборов, и в этом корень всех неудобств, связанных с его заменой.

Так выглядит радиатор печки

Причины замены

1. Утечка охлаждающей жидкости.
2. Появление запаха антифриза в салоне.
3. Вместо тёплого воздуха при включении отопителя в салон поступает холодный воздух или антифриз.
4. Некомфортная обстановка внутри автомобиля с наступлением холодного времени года.

Как заменить своими руками: варианты

Самостоятельная замена радиатора отопителя на Калине возможна тремя способами:

• традиционным, согласно которому необходимо снять всю панель приборов в сборе с отопителем;
• комбинированным, предполагающим демонтаж только торпедо (без отопителя);
• народным, исключающим процедуру удаления приборной панели.

Что понадобится, чтобы поменять

Для осуществления действий по демонтажу узлов и агрегатов своими руками понадобятся:

• крестообразная отвёртка
• набор гаечных ключей
• ёмкость для охлаждающей жидкости
• свежий антифриз

Как произвести работы по мануалу (классический способ)

1. По заводской инструкции работа по демонтажу отопителя занимает от трёх до шести часов, включая подготовительный этап. Ниже кратко разобрана основная стадия демонтажа отопителя. Начать нужно с отсоединения минусового контакта аккумулятора.

   Требуется отсоединить минусовую клемму АКБ перед демонтажом отопителя

2. Второй шаг: снимаем облицовку рамы лобового стекла. Снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом.

   По инструкции нужно снимать облицовку рамы лобового стекла

3. Удаляем из моторного отсека аккумуляторную батарею.
4. На следующем этапе нужно отсоединить шланги радиатора отопителя, для чего придётся слить охлаждающую жидкость и лезть под машину.

   Предварительно слив ОЖ, разъедините шланги отопителя

5. Далее необходимо отвернуть болт, крепящий отопитель к перегородке моторного отсека.

   Отсоединение крепления отопителя

6. Последний шаг: снимается крышка радиатора печки и сам теплообменник. Радиатор находится под приборной панелью в пластмассовом кожухе, поэтому в данном случае консоль и передние сиденья должны быть удалены из салона. Также основному этапу работ, помимо снятия торпедо, предшествуют демонтаж рулевой колонки, усилителя руля и центрального тоннеля.

Альтернативные способы снятия «печки»

Вполне естественно, что описанные в руководстве процедуры, растягивающиеся порой на непозволительно большой промежуток времени, подстегнули фантазию автолюбителей, которые изобрели собственные, более простые, но зачастую менее аккуратные способы демонтажа радиатора печки. Методом проб и ошибок относительно приемлемая альтернатива была найдена.

Без демонтажа лобового стекла

В данном случае облицовка лобового стекла и салонный фильтр остаются на своих местах. Грубо говоря, производится меньше подготовительных операций. Зато алгоритм основного этапа работ в корне отличается от традиционного. Выглядит он так:

1. Отсоединяем тросик педали газа.
2. Снимаем педаль.
3. Демонтируем датчик включения задних габаритных огней.
4. Отключаем педаль тормоза от её привода, отсоединив стопорную скобу и металлический палец.
5. Снимаем рулевую колонку.
6. Снимаем обшивку на левой стороне торпедо.

Без снятия торпедо и панели

Ещё один способ заключается в демонтаже «печки» без снятия торпедо. Последовательность действий:

1. Слив охлаждающей жидкости.
2. Демонтаж крышки радиатора и педали газа. Откручиваются три гайки на 10.

   Для снятия отопителя без разборки торпедо придётся отвинчивать крышку

3. Снятие стопорного кольца на штоке .

   Снимается шток педали тормоза со стопорным кольцом

4. Разрезание панели позади радиатора, чтобы можно было его вытащить, не снимая торпедо.

   Радиатор извлекается через разрезанную обшивку

5. Извлечение радиатора с нажатием до упора педали тормоза. Перед извлечением разъединяются патрубки в моторном отсеке.

Наконец-то радиатор извлечён!

Описанный выше способ хорош тем, что получается меньше трудозатрат и потерянного времени, но потом придётся заделывать дыру, которая осталась в обшивке, при помощи шумоизоляционного материала или вибропласта.

Разные способы замены на видео

Отличия алгоритма на авто с кондиционером

«Калина» с кондиционером имеет два радиатора отопителя и отличный от моделей без климат-контроля регулятор температуры в салоне. Радиаторов два, так как через один из них проходит фреон кондиционера, а по-другому – антифриз, как в авто без климатической установки. Соответственно, регулятор температуры даёт проходить воздуху через один из радиаторов, в зависимости от своего положения. Демонтировать такую конструкцию и заменить нужные элементы самостоятельно будет сложнее.

Понять, что печка пришла в негодность, получается не сразу, поскольку вытекающая жидкость быстро испаряется и напоминает о себе лишь специфическим запахом. При замене радиатора нужно аккуратно складывать снимаемые части, не отступать от инструкции и соблюдать меры предосторожности.

Так выглядит радиатор печки

Радиатор предназначен для выделения излишней температуры мотора Лада Калина. Этот агрегат — элемент системы отопления автомобиля. Радиаторе печки Калина включает сердцевину, нижний и верхний бачок, патрубки. Сердцевина представляет собой трубчато-пластинчатую конструкцию, которая сделана из латуни.

Овальные трубки расположены в шахматном порядке. Они спаяны с ребрами охлаждения. Верхняя емкость радиатора печки на Калине оснащена горловиной с герметичной пробкой и клапанами. Нижняя коробка имеет кран, с помощью которого охлаждающая жидкость сливается.

Основные методы и причины замены детали

Существует несколько причин того, почему проводится замена радиатора печки на Ладе. Если с наступлением холодов отопительный прибор начинает плохо греть, потребуется установить новый. В некоторых случаях заменяют вентилятор радиатора отопителя Калина.

Существует несколько способов замены радиатора. Ремонтные работы можно проводить самостоятельно. Чтобы снять печку модели АвтоВАЗ вместе с торпедой, потребуются следующие материалы:

• крестовая отвертка;
• емкость;
• тосол.

Сначала отворачивают 3 самореза, фиксирующие крышку кожуха. Затем снимают каркас уплотнителя. После демонтажа этих элементом проводится замена радиатора отопителя. Демонтированные детали устанавливаются в обратном порядке.

Так как вышеописанная методика является трудоемким и длительным процессом, автовладельцы Лады Калины пытаются снять радиатор без демонтажа торпедо. В этом случае потребуется слить в емкость тосол. Затем снимают педаль газа, открутив 3 гайки с помощью ключа на 10. Педаль снимают, отводя ее в сторону. Затем демонтируется ЭУР. Трубки радиатора на Ладе Калине срезаются, а посадочное место разрезается. Демонтаж радиатора отопителя проводится со стороны педали.

Вентилятор отопительной системы

Установка всех деталей проводится в обратной последовательности: радиатор вставляется в корпус, присоединяются патрубки, собирается посадочное место.

Двигатель Лады Калины может перегреться из-за неисправного вентилятора радиатора. В рассматриваемом транспортном средстве применяются устройства с электромотором. Из-за неисправности сети питания вентилятора мотор может перегреться при движении автомобиля на низкой скорости. В результате даже незначительного перегрева двигателя смягчаются и разрушаются вакуумные резиновые шланги, в том числе и уплотнительные прокладки. Из последних элементов больше всего повреждаются прокладки крышек ГБЦ и впускных коллекторов.

В результате выхода из строя уплотнителей и шлангов возникает подсос воздуха, приводящий к обеднению топливной смеси. При ее сгорании происходит перегрев в цилиндре и моторе. В задачи бортового компьютера входит компенсация незначительного подсоса воздуха. Большая утечка может привести к нарушению нормального функционирования двигателя Лады Калины, в том числе на холостом ходу. В этом случае бортовой компьютер выдает специальный код диагностики, который сигнализирует об обедненной смеси. Также может быть показан код, сигнализирующий о том, что датчик находится в неисправном состоянии либо его показания не соответствуют заданному диапазону.
