Электронная система ESP в автомобилях: устройство и принцип работы. Устройство и принцип действия системы ABS ESP Установка своими руками

Такой вопрос, как безопасность, волновал еще первых автоконструкторов на заре автомобилестроения. С тех пор системы безопасности постоянно усовершенствуются, помогая современным автовладельцам выходить из трудных ситуаций в критический момент. Рассмотрим одну из таких новых систем и узнаем, что такое ESP в автомобилях современной комплектации.

В наши дни большое распространение получила система ESP (Electronic Stability Program) . У нас ее называют системой курсовой устойчивости . Она предназначена для контроля устойчивости автомобиля в критических ситуациях, не позволяя транспортному средству уходить в занос и предотвращая боковое скольжение. В том числе система помогает удерживать автомобиль при выполнении резких маневров на большой скорости или плохом дорожном покрытии.

Такие устройства безопасности впервые пытались использовать в середине прошлого века, но по-настоящему рабочую версию удалось внедрить на серийные машины лишь в 1995 года. На сегодняшний день она используется практически на всех автомашинах, не зависимо от их класса и стоимости.

Давайте разберемся, как работает это устройство.

Так что такое ESP в автомобиле и как эта система работает

Система ESP работает в комплексе с ABS. Все датчики в антипробуксовочной системе задействованы в работе ESР, но также она имеет и собственные. Электронный блок обрабатывает поступающие сигналы со всех датчиков ABS и двух датчиков ESР. Один из которых замеряет угловую скорость, а другой поперечное ускорение.

При помощи этих датчиков фиксируется боковое скольжение. Они определяют его параметры и передают сигнал на электронный блок. Это устройство постоянно находится в курсе всех показаний автомобиля, таких как: скорость, угол поворота руля, обороты двигателя или насколько машину занесло.

Электронный блок при обработке сигналов, поступающих с датчиков, сравнивает информацию с поведением автомобиля, и как только поступает информация об отклонениях от заданных параметров, электроника пытается исправить положение.

Выровнять автомобиль в случае заноса система может подавая различные команды на разные колеса, которые в этот момент необходимо притормозить, по ее мнению, а какие – нет. Притормаживание осуществляется через модулятор ABS, который создает давление в тормозной системе. В этот момент команда также подается на управление двигателем. Для снижения числа оборотов автоматически уменьшается подача и происходит замедление вращения колес.

На автомобилях , имеющих блок электронного управление, ESP может вносить изменения в работу трансмиссии, переключая передачи в критической ситуации по собственному усмотрению.

Многие водители полагают, что такое устройство, как ESP в автомобиле, мешает при выполнении резких маневров или агрессивном стиле езды. Кстати, на многих автомобилях предусмотрено отключение ESP по своему желанию. Но отключать ее рекомендуется только для хороших дорожных условий и если водитель имеет большой опыт вождения.

Система ESP представляет одну из самых важных частей безопасности управления автомобиля, исправляя допущенные ошибки и часто помогая выйти из сложной ситуации как опытному так и не имеющему опыта водителю.

Одно из главных достоинств в том, что такое устройство не требует от водителя специальных навыков в экстренной ситуации. Достаточно просто поворачивать руль, и машина будет самостоятельно продумывать, как ей пройти поворот.

Но не надо забывать, что полагаться на ESP целиком не стоит. Все-таки иногда водитель должен сам думать о собственной безопасности, а также безопасности пассажиров.

Оснащение современного автомобиля делает процесс управления простым. В то же время нельзя сказать, что это уж слишком легкое дело. Требуется учитывать много нюансов, чтобы не оказаться на обочине не только дороги, но и жизни. Важны дорожные изгибы, погодные условия, опыт вождения и многое другое. Автомобиль способен вести себя на дороге непредсказуемо. Утрата контроля может спровоцировать аварию. Как предотвратить такое развитие событий?

Это можно сделать с помощью ESP. Под этой аббревиатурой скрывается система, обеспечивающая курсовую устойчивость. С позиции английского языка расшифровывается так: Electronic Stability Program.

Что такое ESP

Под ней понимается система безопасности, которая посредством компьютера управляет автомобилем в нестандартных ситуациях. Если автомобиль теряет устойчивость на дороге, то есть начинает выписывать опасную траекторию, то его положение принудительно выравнивается.

ESP не является единым обозначением систем динамической стабилизации. Перед нами популярная торговая марка и не более. Поэтому будем рассматривать именно ее. Хотя своя популярность есть и у других подобных систем, например, ESC и DSC.

История

Первый патент на систему рассматриваемого вида был выдан в 1959 году. Разработка называлась «Управляющее устройство». Ее инициатором стал концерн Daimler-Benz. Результат оказался посредственным. Инженеры концерна не смогли предложить продукт, который мог бы стать реальным помощником водителя.

Все изменилась спустя много лет. В 1994 году премиальные Мерседесы получили оснащение полноценной системой безопасности. Несколько позднее курсовая стабилизация стала доступна на серийных машинах компании Mercedes-Benz.

Устройство

Сама по себе ESP не способна выполнять возложенные на нее задачи. В помощь требуются электронные датчики. Обработкой поступающих от них сигналов занимается специальный блок. Электроника вовремя информирует систему о неадекватном поведении автомобиля, что дает возможность вернуть контроль над транспортным средством.

Перечень составных элементов формируется за счет:

• основного блока, предназначенного для обработки сигналов от датчиков и управления конкретными устройствами;
• датчиков, фиксирующих, с какой скоростью вращается каждое колесо;
• датчиков, измеряющих скорость и отклонение транспортного средства по оси. Датчики этого вида находятся внутри одного корпуса;
• контроллера, способного определить, как рулевое колесо изменяет угол поворота;
• гидравлического блока, инициирующего тормозные усилия.

К помощникам также относят следующие системы:

• ABS – исключение вероятности блокировки колес во время торможения;
• EBD – распределение усилий при управлении тормозными дисками;
• ASR – контроль того, насколько проскальзывают колеса, с последующим перераспределением крутящего момента. Исключается пробуксовка;
• EDS – дополнение к ASR. Блокировка дифференциального механизма.

Как это работает

Курсовая стабилизация посредством ESP невозможна без ABS. Антиблокировочная система – это важный момент корректировки поведения автомобиля. Процесс стабилизации также обеспечивается за счет функциональности антипробуксовочной системы и блока, способного изменять режим работы двигателя.

ESP определяет развитие заноса по нескольким параметрам. Например, при малом угле поворота колес может фиксироваться превышение поперечного ускорения и значительное изменение угла поворота транспортного средства. Это выходит за рамки «правильной езды», поэтому система начинает действовать.

На практике происходит подтормаживание конкретных колес или ослабление тормозного усилия. Гидромодулятор изменяет состояние тормозной системы в части ее давления. Работа силового агрегата корректируется. Блок-контроллер сокращает подачу топлива, что уменьшает крутящий момент, передающийся на колеса. В результате машине придается прежняя траектория.

В структуре имеется главный блок, принимающий и обрабатывающий информацию, поступающую от датчиков. Под такой информацией понимается несколько моментов: с какой скоростью вращаются колеса, в каком положении руль и насколько давление в тормозной системе соответствует норме. На основе подобных данных ESP принимает решение, как ей действовать. При этом наиболее важны сигналы от двух датчиков, считывающих поперечное ускорение и угловую скорость.

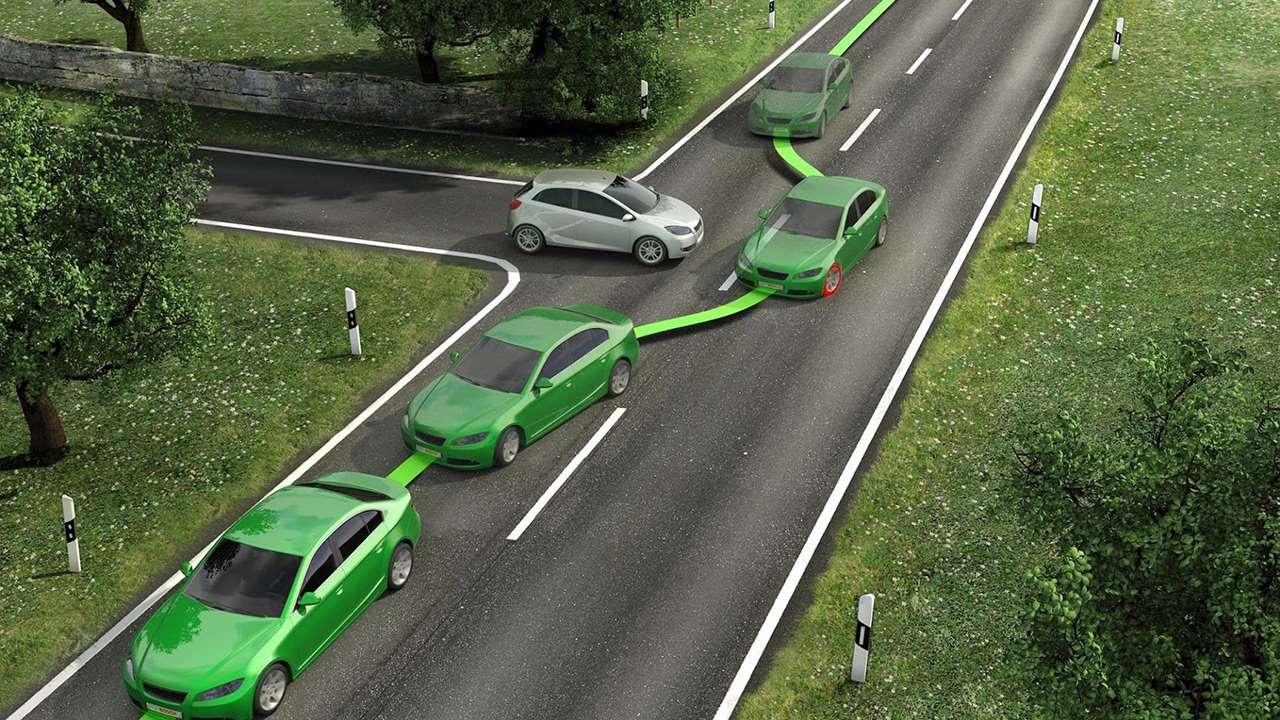

Рассмотрим на примере упрощенную схему того, как происходит курсовая стабилизация.

Занос

На блок-контроллер поступают данные:

• задняя ось начинает смещаться по тому направлению, куда заносит;
• величина скорости скольжения выходит за рамки допустимых значений.

Если вы опытный водитель, то поддадите газу и постараетесь выйти из заноса. Ключевое слово здесь «опытный», но за рулем в большинстве своем оказываются те, кто не был в подобных ситуациях. Они могут растеряться. Также стоит учитывать невнимательность. Именно здесь и возникает необходимость в ESP.

Система возвращает автомобиль на прежний курс с помощью торможения переднего колеса с внешней стороны.

Снос

Датчики сигнализируют о нестандартном поведении транспортного средства:

• фиксируется смещение передней оси по такому направлению, как внешняя сторона поворота;
• скорость рысканья определяется как небольшая.

Система стабилизирует автомобиль, что достигается торможением заднего колеса с внутренней стороны.

Обязательность наличия ESP

Эксплуатируемые в странах ЕС автомобили оснащаются ESP, что узаконено с 2014 года. Это обязательно для минимальной комплектации. Что касается России, то такое правило также имеется, но оно действует лишь при сертификации новых авто. Для остальных машин усовершенствование этого плана возможно только за дополнительную плату.

Самостоятельная установка

При желании и определенном умении можно установить ESP самому. Для этого необходимо знать, какие элементы системы нужны, куда они устанавливаются, как использовать сканер и соответствующее ПО. В остальном надо будет приобрести:

• блок-контроллер;
• СИМ-модуль;
• датчик рысканья;
• штекер.

Неисправности

Сигнал о том, что ESP вышла из строя, поступает на приборную панель, где имеется контрольный указатель. Такая ситуация возможна в результате:

• поломки блок-контроллера;
• обрыва цепи, что преимущественно происходит с датчиками скорости;
• выхода из строя датчика тормозного усилия и т. д.

В любом случае надо вовремя реагировать на сигнал неисправности. Для конкретизации проблемы требуется проведение компьютерной диагностики.

Вывод

Некоторые автолюбители считают, что ESP – это препятствование нормальному вождению и невозможность выхода из критических ситуаций. Последнее утверждение верно, но отчасти. Процент неадекватного поведения ESP ничтожно мал.

Система, обеспечивающая курсовую устойчивость, эффективна. Она не позволяет водителям вести себя на дроге слишком вольготно. Пресекаются попытки вождения, выходящие за рамки дозволенного. Потеря же мощности на скользких покрытиях в условиях бездорожья покрывается электронной имитацией блокировок, что помогает преодолевать препятствия, когда происходит диагональное вывешивание.

Видео

Попробуем вместе в этом разобраться.

Массовое внедрение систем контроля курсовой устойчивости началось в конце 90-х годов прошлого века. В то же время произошёл один из самых скандальных случаев в истории компании Mercedes, когда представленный осенью 1997 года новый А-класс (без системы стабилизации) позорно перевернулся на прохождении «лосиного теста». Именно этот случай в какой-то мере стал толчком к массовому оснащению автомобилей системами электронной стабилизации.

Первое время система предлагалась в качестве опции на автомобилях представительского и бизнес-класса. Затем она стала более доступной и для более компактных бюджетных автомобилей. В настоящее время система электронного контроля устойчивости является обязательной (в Европе, США, Канаде и Австралии) для всех новых легковых автомобилей начиная с осени 2011 года. А с 2014 года абсолютно все продаваемые автомобили должны быть оборудованы системой ESP.

Как работает ESP

Задача системы стабилизации помочь автомобилю двигаться в том направлении, куда повёрнуты передние колёса. В простейшем представлении система состоит из нескольких датчиков, контролирующих положение автомобиля в пространстве, электронного блока управления и насоса с раздельным управлением тормозными магистралями каждого колеса (он же используется для работы антиблокировочной системы ABS).

Четыре датчика на каждом колесе с частотой 25 раз в секунду отслеживают скорости вращения колёс, датчик на рулевой колонке определяет угол поворота рулевого колеса, и еще один датчик расположен максимально близко к осевому центру автомобиля - Yaw sensor, фиксирующий вращение вокруг вертикальной оси (обычно это гироскоп, но в современных системах используются акселерометры).

Электронный блок сопоставляет данные о скорости вращения колёс и боковых ускорений с углом поворота рулевого колеса и если эти данные не совпадают, то происходит вмешательство в систему подачи топлива и тормозные магистрали. Важно понимать, что система стабилизации не знает и не может знать правильную траекторию движения , всё что она делает - пытается направить автомобиль в том направлении, куда водитель повернул руль. При этом система стабилизации способна сделать то, что физически не способен сделать ни один водитель - выборочное притормаживание отдельных колёс автомобиля. А ограничение подачи топлива используется для того, чтобы прекратить ускорение автомобиля и максимально быстро его стабилизировать.

Существует два основных случая отклонения автомобиля с намеченной траектории: снос (потеря сцепления с дорогой и боковое скольжение передних колёс автомобиля) и занос (потеря сцепления с дорогой и боковое скольжение задних колёс автомобиля). Снос возникает в том случае, когда водитель пытается выполнить манёвр на высокой скорости, и передние колёса теряют сцепление с дорогой, автомобиль прекращает реагировать на вращение рулевого колеса и продолжает двигаться прямо. В этом случае система стабилизации затормаживает заднее внутреннее к повороту колесо, тем самым удерживая автомобиль от сноса. Занос обычно возникает уже на выходе из поворота и преимущественно на заднеприводных автомобилях при резком нажатии на педаль газа, когда задняя ось поскальзывается и начинает двигаться наружу поворота. В этом случае система стабилизации затормаживает внешнее переднее колесо, тем самым гася начинающийся занос.

На самом деле для динамической стабилизации автомобиля используется выборочное торможение с различной интенсивностью не только одного колеса. В некоторых случаях используется торможение двух колёс одной стороны одновременно или даже трёх (кроме внешнего переднего).

Некоторые водители считают, что система стабилизации мешает им ездить, однако простейший эксперимент на ледовой трассе со среднестатистическим водителем за рулём показывает, что без системы стабилизации у него гораздо больше шансов вылететь с трассы, не говоря уже о том, что лучшее время он способен показать только при помощи со стороны электроники.

Если вы не имеете титула мастера спорта по авторалли и при этом уверены, что система стабилизации мешает вам ездить - значит вы просто не умеете ездить правильно и совершенно не знакомы с законами физики, балансом автомобиля и техникой управления автомобилем. А на дорогах общего пользования не существует ситуаций, где отсутствие системы стабилизации может помочь избежать аварии. Больше всего претензий к системе стабилизации у водителей, которые не понимают простой истины: Электроника пытается направить автомобиль в том направлении, куда повёрнуты передние колёса.

У разных автопроизводителей разные настройки чувствительности и скорости срабатывания системы стабилизации. Это в том числе связано с массой и габаритами автомобиля. Некоторые системы обладают крайне высокой чувствительностью, это сделано потому, что снос и занос проще всего погасить в самом начале, не дожидаясь критических углов отклонения автомобиля от траектории.

Система стабилизации будет лишней только в двух случаях - либо вы хотите эффектно покружиться волчком, либо вы мастер спорта и на гоночной трассе у вас стоит задача проехать как можно быстрее. В этом случае система стабилизации будет мешать использовать управляемый занос для доворота автомобиля (особенно при использовании техники смены скольжения с одной стороны на другую), а ограничение подачи топлива не позволит ускоряться в боковых скольжениях.

При этом даже включенная система стабилизации в разумных пределах позволяет скользить боком в управляемом заносе. Всё, что для этого нужно - не вращать руль в сторону заноса, т.к. это приведёт к моментальному вмешательству электроники (машина скользит в одну сторону, а поворачивая руль вы направляете её в другую). Если же на выходе из поворота вам надо ускориться, а система стабилизации ограничила подачу топлива, то просто поставьте руль прямо, реальное направление движения автомобиля совпадёт с требуемым и система стабилизации прекратит своё вмешательство. То есть необходимо просто ездить правильно, чтобы передние колёса всегда были направлены туда, куда реально едет автомобиль.

Но учиться правильно управлять автомобилем нужно с выключенной системой стабилизации , иначе у вас не будет навыков чтобы определить начало сноса или заноса, и соответственно правильно рассчитывать скорость при выполнении манёвров. Единственной возможностью в случае, если автопроизводитель не предусмотрел возможность отключения электроники штатными средствами - отключить один из датчиков скорости с любого колеса или предохранитель насоса ABS. При этом следует иметь ввиду, что вы также лишитесь антиблокировочной системы и системы распределения тормозных усилий по осям.

Система стабилизации не в силах изменить законы физики и она эффективна до тех пор, пока не достигнут предел сцепления шин с дорогой. Во всех остальных случаях она является главным элементом активной безопасности любого современного автомобиля.

Как работает система ESP?

ESP - Система стабилизации курсовой уствойчивости автомобиля.

В каких дорожных ситуациях работает система ESP BOSCH

Тест драйв автомобиля с системой и без системы ESP BOSCH.

Каким образом происходит обработка информации ЭБУ ESP BOSCH

Принцип действия системы ESP BOSCH

ESP - «система стабилизации курсовой устойчивости автомобиля».

Данная система разработана с целью помочь водителю в сложных дорожных ситуациях, как, например, при внезапном появлении животного на дороге, уменьшить перегрузки и избежать нестабильности в управлении автомобилем. При этом ESP не помогает перехитрить законы природы, открывая, таким образом, дорогу лихачам. . Аккуратный стиль вождения и внимание к другим участникам движения по- прежнему остаются основными задачами водителя. В этой брошюре мы покажем Вам, как ESP работает вместе с уже зарекомендовавшей себя антиблокировочной системой ABS и «родственными» ей ASR, EDS, EBV и MSR и какие варианты систем устанавливаются нами на различных транспортных средствах

Взгляд в прошлое.

С развитием автомобилестроения на рынке появляются все более мощные автомобили. Вследствие чего перед конструкторами встает вопрос, как сделать эту технику управляемой для «нормального», среднестатистического водителя. Выражаясь иначе: какие системы необходимо разработать, чтобы обеспечить оптимальное торможение и избавить водителя от перегрузок? Уже в двадцатые и сороковые годы появились первые механические предшественники системы ABS, которые, вследствие своей повышенной инерционности, не смогли полностью выполнить поставленную задачу. После революции в области электротехники в 60-х годах, системы ABS стали доступнее и продолжили свое развитие уже на основе цифровой техники, так что в настоящее время не только ABS, но и такие системы, как EDS, EBV, ASR и MSR являются обычным оснащением автомобиля. Вершиной развития данных систем является ESP, где инженеры пошли еще дальше.

Что обеспечивает ESP?

Электронно-стабилизационная программа является активным средством безопасности автомобиля. В данной связи можно говорить и о системе динамики. Проще говоря, это антипробуксовочная система. Она распознает опасность пробуксовки и намеренно компенсирует разворот автомобиля.

Преимущества:

• Это не отдельная система, она устанавливается на другие тяговые системы, таким образом, вбирая их лучшие качества.
• Автомобиль остается под контролем.
• Риск несчастного случая вследствие несоразмерной реакции водителя на происходящее уменьшается.

Краткость - сестра таланта

Известно, что большое количество одинаково звучащих сокращений (аббревиатур) может создать определенную путаницу в понимании. Здесь Вы найдете объяснение наиболее употребительных из них.

ABS Антиблокировочная система Препятствует блокировке колес при торможении. Несмотря на высокую эффективность торможения, автомобиль остается стабильным и управляемым.

ASR Система предотвращения буксования ведущих колес Предотвращает проскальзывание ведущих колес, например, на льду или гравии путем воздействия на тормоза или управление двигателем.

EBV Электронное перераспределение тормозной силы Предотвращает перетормаживание задних колес, прежде чем начнет функционировать ABS, или в том случае, если последняя вышла из строя.

EDS Электронная блокировка дифференциала Позволяет начать движение на разных участках дороги путем торможения проскальзывающих колес

ESP Электронно-стабилизационная программа Предотвращает возможную тряску автомобиля с помощью воздействия на тормоза и управление двигателем. Используются также следующие сокращения: ASMS - автоматическая стабилизационная система управления DSC - динамический стабилизационный контроль FDR - регулировка динамики VSA - автомобильное стабилизационное устройство VSC - стабилизационный контроль автомобиля

MSR Контроль момента буксировки Препятствует блокировке ведущих колес в случае торможения двигателем, когда внезапно отпускается педаль газа, либо происходит торможение с включенной передачей.

Физические основы.

Силы и моменты Любое тело подвергается воздействию различных сил и моментов. Если сумма действующих на тело сил и моментов равна нулю, тело находится в состоянии покоя, если она не равна нулю, тело движется в направлении силы, являющейся результатом сложения сил. Наиболее известна сила притяжения. Она действует по направлению к центру Земли. Если тело массой в один килограмм поместить на пружинные весы, чтобы измерить действующие на него силы, будет показано значение силы притяжения в 9,81 ньютона.

Прочие силы, действующие на автомобиль, это: - тяговое усилие (1), - сила торможения (2), которая действует в направлении, противоположном направлению силы тяги - боковые силы (3), которые поддерживают управляемость автомобиля, и - сила сцепления (4), которые, помимо прочего, является следствием трения и притяжения Земли.

Помимо этого на автомобиль действуют: - момент рыскания (I), стремящийся развернуть автомобиль вокруг вертикальной оси, - момент инерции (II), стремящийся сохранить выбранное направление движения, - и прочие силы, как, например, сопротивление воздуха.

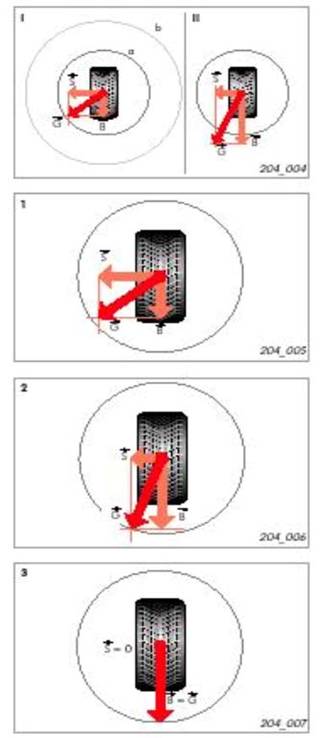

Совместное действие нескольких из этих сил легко описать с помощью круга трения. Радиус окружности обуславливается силой сцепления шин с дорожным полотном. Чем меньше сцепление, тем меньше радиус (а), при хорошем сцеплении радиус больше (b). Основу круга трения составляет параллелограмм сил (боковая сила (S), сила торможения или тяговое усиление (В) и результирующая общая сила (G)). Пока общая сила остается внутри круга, автомобиль находится в состоянии стабильности (I). Как только общая сила выходит за границу круга, автомобиль теряет управляемость (II). Обратимся к схеме взаимодействия сил: 1. Сила торможения и боковая сила рассчитаны таким образом, чтобы результирующая сила оставалась в пределах круга. Автомобиль легко управляем. 2. Увеличим силу торможения. Боковая сила уменьшается. 3. Результирующая сила равна силе торможения. Колесо блокируется. Вследствие отсутствия действия боковой силы автомобиль становится неуправляем. Аналогичная ситуация возникает в отношении тягового усилия и боковой силы. Если значение боковой силы приближается к нулю за счет максимального увеличения тягового усиления, ведущие колеса начинают пробуксовывать.

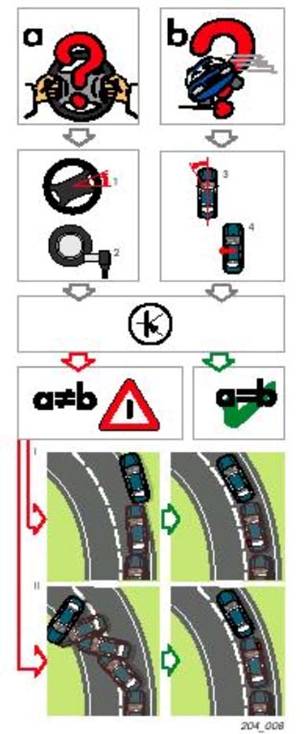

	Режим регулирования Чтобы система ESP могла влиять на критические ситуации, она должна распознавать два момента: - куда и с какой скоростью водитель направляет автомобиль? - куда автомобиль едет? Ответ на первый вопрос система получает от сенсора угла рулевого управления (1) и датчиков числа оборотов на колесах (2). Ответ на второй вопрос система получает от измерителя степени рыскания (3) и поперечного ускорения (4). Если поступающая информация по двум пунктам не совпадает, система ESP распознает ситуацию как критическую и вступает в действие. Критическая ситуация может выражаться в двух возможных манерах вождения: 1. В недостаточности внимания к управлению автомобилем. С помощью направленного действия на задний тормоз на внутренней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает вынос автомобиля за пределы поворота. 2. В излишнем внимании к управлению автомобилем. С помощью направленного действия на передний тормоз на внешней траектории поворота и воздействия на управление двигателем и коробкой передач система ESP предотвращает боковой занос автомобиля.
Регулировка динамики Как Вы уже видели, ESP может противостоять недостаточному или излишнему вниманию к управлению автомобилем. Для этого необходимо изменять направление движения без прямого воздействия на управление. Основной принцип знаком Вам по гусеничным машинам. Если машина должна повернуть налево, находящаяся внутри поворота цепь тормозится, а внешней сообщается ускорение. При возвращении на начальную траекторию бывшая «внутренняя» гусеница ускоряется, а «внешняя» тормозится. По соответствующему принципу работает и ESP. Для начала рассмотрим пример автомобиля, не оборудованного системой ESP. Автомобиль должен уклониться от внезапно возникшего препятствия. Водитель сначала резко поворачивает налево, а вслед за этим вновь направо. Создается вибрация, и задняя часть срывается с траектории. Разворот вокруг вертикальной оси уже не может быть предотвращен водителем.

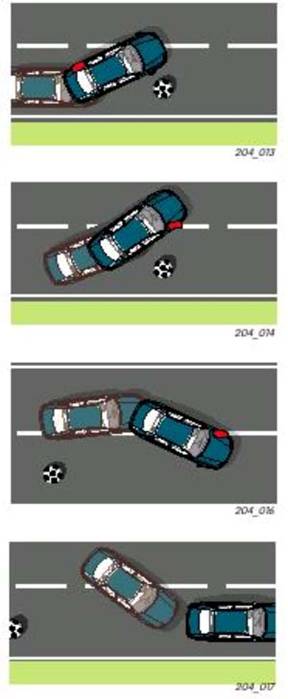

	Теперь рассмотрим пример автомобиля, оборудованного системой ESP. Водитель пытается уклониться от препятствия. По показаниям сенсоров система ESP распознает нестабильное состояние автомобиля. Система рассчитывает необходимые меры: левое заднее колесо тормозится. Таким образом, предотвращается занос автомобиля. Боковая сила, действующая на передние колеса, сохраняется. В то время как автомобиль совершает левый поворот, водитель поворачивает направо. ESP тормозит переднее правое колесо. Задние колеса вращаются свободно, чтобы обеспечить оптимальное воздействие боковой силы на заднюю ось. Имевшая место смена полосы может привести к вибрации. Чтобы предотвратить занос задней части автомобиля, тормозится левое переднее колесо. В особо критических ситуациях колесо может практически блокироваться, чтобы ограничить воздействие боковой силы на переднюю ось. После того, как автомобиль преодолел нестабильность, ESP прекращает воздействие на управление.

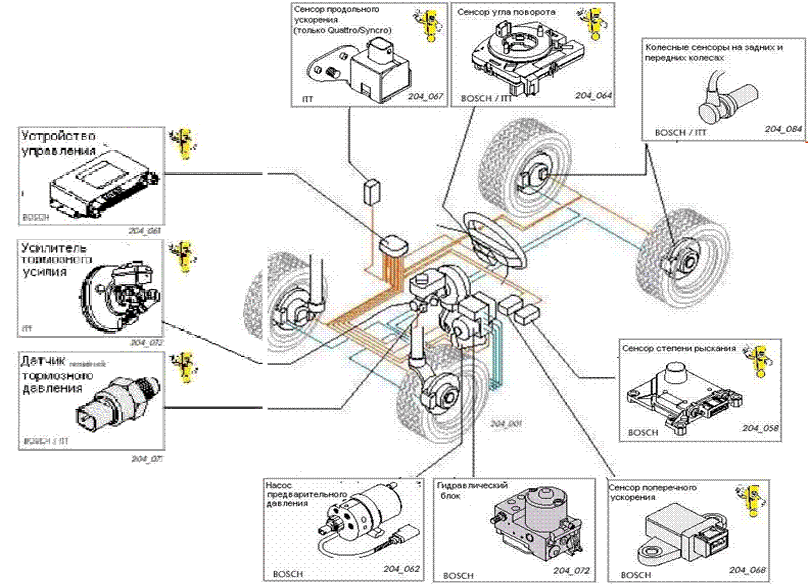

Система и ее компоненты Как уже было упомянуто, электронно- стабилизационная система устанавливается на распространенные и употребляемые противопробуксовочные системы. Кроме того, она существенно расширяет их действие. Система может распознавать и нейтрализовать нестабильные состояния автомобиля, как, например, пробуксовку. Чтобы обеспечить эту процедуру, необходимы некоторые дополнительные детали. Прежде чем рассмотреть строение ESP, ознакомимся с системой в целом.

Наиболее частые неисправности системы ESP

Если лампочка неисправности ABS ESP загорается и тухнет периодически, или горит постоянно, то причина в следующих элементах:

• Неисправность датчика скорости частоты вращения колеса
• Перетертость, разрыв электропроводки жгута датчика
• Загрязнение или износ зубчатого венца датчика
• Износ ступичного подшипника
• Возможно, требуется ремонт электронного блока управления.
