Что такое обходчик сигнализации. Реализация запуска двигателя без ключа в автомобиле. Важные аспекты функционирования типичного иммобилайзера

(1 оценок, среднее: 5,00 из 5)

Иммобилайзер – это противоугонная система, при которой запуск движения автомобиля возможен только при наличии «родного» ключа. «Родным» ключом называется только тот ключ, который прописан в противоугонной системе автомобиля или если назвать профессиональным языком в её «мозгах». Противоугонная система предназначена для того, чтобы исключить возможность кражи автомобиля с помощью подходящей отмычки или соединения проводов.

В ключах современных машин присутствует специальный встроенный чип – транспондер (не путать с ). На замке имеется антенна устройства, которая при визуальном контакте считывает информацию, и если электронный код верный, то автомобиль откроется. Современные изготовители придумали систему, называемую «автосигнализация с автозапуском». Но если в машине присутствует иммобилайзер, то установить её не получится, так как будет возникать конфликт между устройствами и результата не получится.

Но автолюбители не растерялись и нашли выход из ситуации, так называемый блок обхода иммобилайзера – это монтирование в защитный механизм чипа, находящегося в запасном ключе или в механизм самого ключа. Если вы хотите завести автомобиль без автозапуска, безчиповым ключом, то ничего не выйдет, потому что хитрая схема работает только для автозапуска автомобиля.

Данный датчик спрятан глубоко в сигнализацию, и включается только в момент автозапуска автомобиля.

Устройство можно купить, а можно изготовить самостоятельно. Для этого необходим второй транспондер, изолента и проволока, которая будет выполнять роль антенны.

Как сделать обходчик иммобилайзера своими руками:

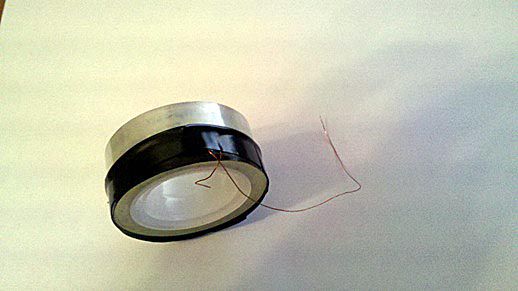

1. Вначале нужно изготовить рамку для замка зажигания. Необходимо подобрать оправу нужного размера, для того чтобы сооружённая конструкция смогла поместиться под замком зажигания. Рамка обматывается липкой лентой или двусторонним скотчем;

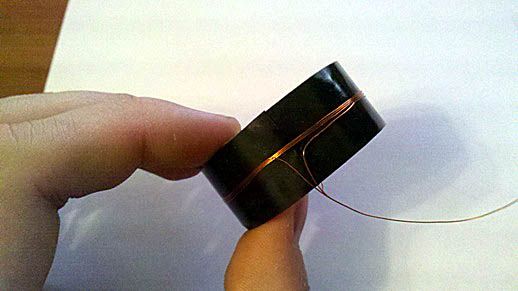

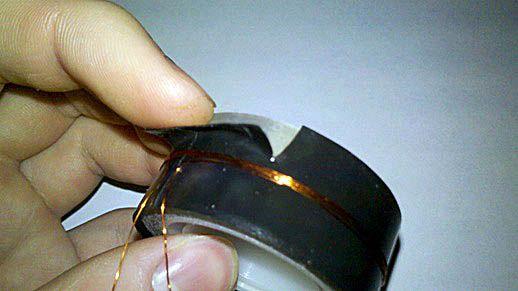

2. На рамку необходимо намотать несколько слоёв проволоки;

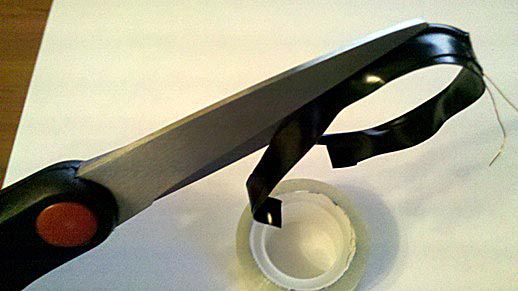

3. Проволоку обматываем изолентой, остатки ленты обрезают;

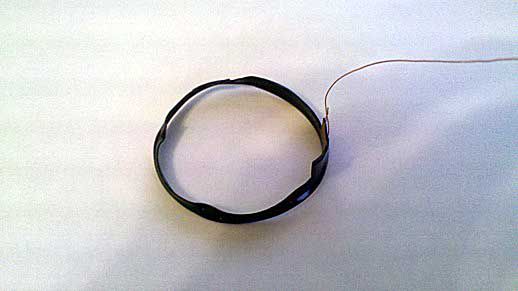

4. Получится тонкая кольцевая рамка;

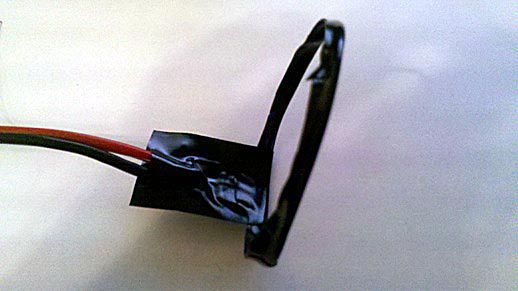

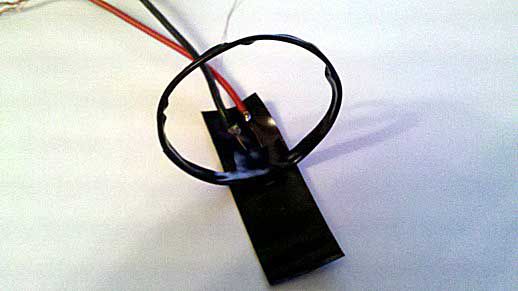

5. Припаиваем плюсовой и минусовой выводы и заматываем их изолентой;
6. На чип наматывается сооружённая рамка и снова заматывается изолентой;
7. Редко возникают моменты, когда самодельная рамка не помещается в кожухе замка. Тогда изготавливается антенна отдельно от чипа. В таком случае самодельное кольцо совсем не нужно, происходит включение обмотки вокруг чипа вместо штатной на момент дистанционного пуска.

В автомобилях, в зависимости от типа сборки американской или европейской присутствуют различные охранные системы. И для того чтобы подключить автозапуск необходимо придумывать разные варианты обхода охранной системы. К счастью индустрия поработала на славу, и существует достаточное количество блоков обхода иммобилайзера. Прежде чем рассмотреть модели обходчиков рассмотрим, как работает данная система.

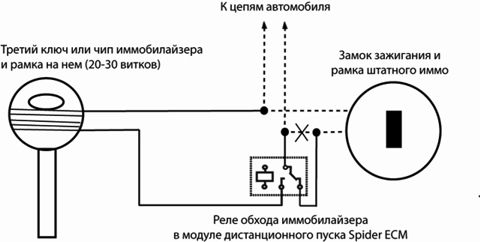

При работе дистанционного запуска машины срабатывает реле, которое находится в модуле обхода иммобилайзера. Через контакты сигнал влияет на внешнюю антенну обходчика, а уже с этой антенны происходит влияние на штатную антенну устройства, которая находится на стартере. И по штатной проволоке сигнал идёт в «мозги» машины.

Конструкция достаточно простая и удобная. В коробочку ложится дополнительный ключ. Бывают случаи, когда у владельца автомобиля нет второго транспондера. Для этого необходимо обязательно сделать второй ключ. Также в коробочку кладут реле и считывающую антенну. Система работает достаточно просто. В коробочку кладётся транспондер вовнутрь к считывающей антенне. Внешняя антенна закрепляется на стартере. При данной системе обязательным является минимизировать расстояние между двумя антеннами: штатной и антенной обходчика.

Красный провод подключается к плюсу 12 В, а чёрный к минусу. Важно, чтобы провода между собой не замыкались. При автоматическом или дистанционном запуске машины необходимо, чтобы подавались сигналы. Если всё работает, то можно прятать устройство. Когда будете собирать кожух рулевой рейки, не сдвиньте самодельную конструкцию, иначе весь труд будет насмарку.

• Второй моделью похожего устройства является «универсальный модуль» обходчика иммобилайзера.

Универсальный бесключевой обходчик иммобилайзера является более дорогим, но в то же время имеет несколько подключений, поэтому вероятность работы данного устройства увеличивается в несколько раз. Благодаря данному устройству можно открыть автомобиль любой марки.

• Устройство AME

Имеет большую петлю. Бывают случаи, что обходчики имеют небольшие петли и их невозможно закрепить на замке зажигания. Петля это и есть антенна, и её можно прикрепить куда угодно. Положительным качеством модели данного устройства является то, что благодаря длинной петле, её можно обмотать несколько раз, что усилит вероятность обхода иммобилайзера.

• Модуль-обходчик иммобилайзера Старлайн (Starline BP-03)

Замечательное, к тому же недорогое устройство, которое хорошо себя зарекомендовало. Имеет компактную форму и легко монтируется. Подойдёт для любой автотранспортной системы.

Это не все блоки обхода. Существуют и другие варианты с помощью, которых можно решить проблему обхода иммобилайзера.

Как подключить обходчик иммобилайзера?

Установка обходчика не сложная. Нужно открыть корпус центрального блока и вложить туда транспондер со второго ключа или сам ключ. Чип нужно зафиксировать таким образом, чтобы при движении он не упал или не сдвинулся с места. Корпус необходимо закрыть. Блок необходимо закрепить в труднодоступном месте, например за приборной панелью. Провести провод модуля. Проверить работу блока обхода иммобилайзера с помощью автозапуска машины.

Как сделать обходчик иммобилайзера своими руками, инструкция на видео:

Большинство автопроизводителей комплектуют свои машины штатным электронным противоугонным устройством, известное как иммобилайзер. Иногда бывает так, что не включается мотор. И тут необходим обходчик иммобилайзера.

Немного о иммобилайзере

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Как все знают, завести транспортное средство нелегко, перед этим стоит выполнить проверку ключа в замке зажигания. Таким способом мы подключаем питание оборудования транспортного средства и выполняем замыкание цепи стартера двигателя. Стартер может вращать двигатель, а тот в свою очередь начинает заводиться. Здесь все ясно, не нужно вникать во все это так глубоко. По идентичному способу включаем двигатель, смотрим в рабочем ли состоянии он на большинстве транспортных средств, к примеру, среди ВАЗ 2101 и ВАЗ 2116. А вот многие современные транспортные средства, среди которых почти все немецкие автомобили; ВАЗовские Priora, Granta, Калина, Largus и многие иномарки — имеют кроме механической защиты ключ замка зажигания, еще дополнительный электронный защит — иммобилайзер.

Иммобилайзер является охранной системой транспортного средства, которая останавливает включение двигателя, при этом водитель может обойтись и без оригинальных чипованных ключей. Работа ее ведется следующим образом: при включении ключа в замок подключается зажигание, боротовой ПК транспортного средства начинает считывать код с чипованных ключей. Если код машины и код ключа одни и те же, то бортовой ПК дает возможность включить, в противном случаи двигатель запустить не представляется возможным. Значит, если не иметь под рукой оригинальных чипованных ключей, современные ультрасовременные транспортные средства не смогут завестись.

Обыкновенный обходчик штатных иммобилайзеров

Чтобы воплотить в реальность функции автоматических либо дистанционных запусков двигателя применяется особая техника, которая
известна под названием «обходчик штатных иммобилайзеров». В эту технику укладываем чип, который был извлечен из запасных ключей либо ключа целиком. Кроме того, вы можете сделать дубликат чипа ключа (ее стоимость составит не более 3000 рублей) либо можете оформить заказ на дополнительные ключи у официальных дилеров.

Обходчик иммобилайзера хранится глубоко в транспортном средстве и как-то его можно подключить к автосигнализации и к системам иммобилайзера машины. Считывание чипа имеет место лишь когда он запускается, когда имеется разрешение на автосигнализацию.

Бесключевой обходчик иммобилайзеров

Данная разновидность техники появилась достаточно недавно, примерно в 2012 году. Суть их работы следующая: для обхода штатных иммобилайзеров и эффективного включения двигателей физическое наличие ключа? либо чипа в салоне транспортного средства не нужно. Согласование с новейшими сигнализационными системами имеет место по защищенным, кодированным интерфейсам, что дает возможность сделать реализацию автозапуска на безопасном уровне.

Кроме собственного главного предназначения, благодаря этой технике, на некоторых транспортных средствах, можно воплотить в реальность «штатного» типа дистанционный запуск, либо как ещё принято говорить - «автозапуск со штатных ключей». Перечень поддерживаемого автомобилем все время увеличивается.

Эта разновидность эмулятора осуществляет работу по К-линии транспортных средств VAG категории: Ауди, Seat, Volkswagen, Шкода 1994-2001 года выпуска с иммобилайзерами вроде 1 и 2. Полностью может эмулировать работу штатных иммобилайзеров. Нужно запомнить, что монтаж эмулятора иммобилайзера сокращает степень защищенности транспортного средства.

Главным предназначением эмулятора является:

• смена испорченного блока техники;
• при чиптюниге, когда осуществляется смена ECU;
• когда теряете ключ и нужно восстановить чип-ключ не представляется возможным.

Способы обхода иммобилайзера

Многие компании комплектуют собственные транспортные средства с помощью штатного электронного противоугонного устройства, которое известно под названием иммобилайзер сразу при выпуске с заводов. Вследствие этого техника в некоторых случаях оказывается ее проблема неправильная работа либо поломки в системе зажигания. В основном это становится причиной невозможности включения мотора.

Кроме того, что можно выполнить, если проводился монтаж автозапуска двигателя, однако вам не удается принять во внимание полезные данные вследствие встроенных иммобилайзеров. Каким образом обходят иммобилайзер для предоставления возможности подключения сигнализации и по утрам осуществлять прогрев транспортного средства, заблаговременно не покидая территорию дома?

Есть пару методов для того, чтобы обходить штатный иммобилайзер. Далее перейдем к рассмотрению каждого из них, чтобы осознать какой из них вам лучше сможет подойти. Кроме того, что любой обход иммобилайзера понижает защищенность транспортного средства, так что перед тем как воспользоваться этим функционалом необходимо обдумать, что для вас имеет важное значение: удобное вождение либо безопасность транспортного средства.

Применение дополнительного ключа

Это является самым простым и недорогим способом, когда можно обойтись без приобретения дополнительной техники. Так, вы сможете отключить любой вид сигнализации, даже тот, который не имеет собственного блока для обхода, и все отлично может работать.

Подобный метод обхода может пригодиться для более современной модели транспортного средства.

Самым популярным вариантом исполнения подобной “переделки” является всего лишь прикрепление либо закрепление ключа под обшивку панели, в месте работы иммобилайзеров, чтобы его невозможно было заметить. Однако такой способ намного понижает безопасность транспортного средства.

Встроенный в схему блок обхода

Второй вариант - это покупка сигнализации, где уже встроен блок обхода иммобилайзеров. Его можно подключить, если получить сигнал с брелков управления сигнализаций, таким образом давая возможность системе автоматически запустить транспортное средство. Это наиболее эффективный метод обхода иммобилайзеров, который дает возможность оставить на довольно высоком уровне безопасность транспортного средства.

Исключение иммобилайзера из схемы

Еще одним вариантом считается всего лишь убрать из схемы зажигания иммобилайзеров. Этот способ не нуждается в постоянном оставлении в салоне транспортного средства ключа, но он также понижает безопасность. В данном варианте нужен опыт в установке электрооборудования, чтобы некомпетентного типа вмешательством не оказать вред и не подвергнуть ваше транспортное средства серьезным ремонтным работам.

Покупаем новый блок обхода

И последний из методов - дополнительная покупка блока обхода иммобилайзера, который по функциональным возможностям способен:

• иметь собственный пульт управления, с помощью которого вначале отключается иммобилайзер, а затем заводится транспортное средство;
• всего лишь дает возможность все время подавать сигнал на иммобилайзер, словно ключ в салоне.

Рассмотрим основные недостатки обхода иммобилайзера:

1. во время автозапуска, если транспортное средство оставлено на включенных передачах, может начаться самопроизвольное передвижение. Подобные случаи могут иметь место с транспортными средствами прежних моделей, у которого механическое КПП. Чтобы избежать такие случаи, необходимо купить сигнализацию, которая оснащена датчиком нейтральных положений рычагов КПП;
2. запомните, что охранная сигнализация, у которой дистанционный запуск двигателя понижает защищенность любого транспортного средства. Поэтому, если ваше авто с отключенным иммобилизатором смогли угнать, то у вас могут возникнуть сложности со страховой фирмой, когда придет время выплатить страховку.

Необходимо запомнить, что монтаж такой системы - это очень трудная операция.

Автомобили всегда пользовались , потому автопроизводители всерьёз задумались над тем, как обезопасить покупателей от неприятностей. Было придумано и разработано особое противоугонное устройство - иммобилайзер, которое электронным действием лишает автомобиль возможности двигаться.

Однако иногда в системе происходит сбой, отчего устройство блокируется. В таких случаях, как ни крути, система требует обязательной разблокировки, иначе ваше авто так и не сдвинется с места. Постараемся выяснить, как отключить , чтобы можно было свободно отправиться в путь.

Устройство иммобилайзера и работа с ним

Так как средство предназначено для , доступ к его активации и деактивации имеется исключительно у автовладельца. Иммобилайзер бывает контактный, для него нужен ключ с ручным набором кода, и бесконтактный, спрятанный , для включения и выключения которого необходим специальный ключ в виде брелока или карточки. У большей части современных машин имеются встроенные иммобилайзеры от завода-производителя.

Изначально все встроенные на заводе иммобилайзеры не запрограммированы, то есть функция защиты у них отключена. Чаще всего настройку программы проводят работники автосалона либо владелец активирует её самостоятельно. В комплекте имеются три ключа, два из которых - рабочие, а один, красного цвета, предназначен для обучения системы.

На видео рассказывается, что такое автомобильный иммобилайзер:

Преимущество такого продукта перед заключается в том, что он скрыт от посторонних глаз и не даёт о себе знать до того момента, пока злоумышленник, проникший внутрь салона, не попробует завести машину. В последнее время обретают всё большую популярность иммобилайзеры, которые и даже проехать на нём определённое расстояние. Прибор приводится в действие спустя установленное время, когда грабитель преодолеет часть своего пути. В итоге автомобиль замирает посреди дороги, а вору-неудачнику не остаётся ничего другого, кроме как оставить его и быстрее «делать ноги». Сигнализация в первую очередь рассчитана на отпугивание потенциального грабителя.

Принцип действия иммобилайзера заключается в блокировании главных систем автомашины. Здесь имеет место , отключение питания движка, создание помех в функционировании коробки передач и другое.

Выход этого устройства из строя может произойти в результате многих причин, но надо помнить, что в любом случае это приведёт к блокировке запуска двигателя. Устранить эту проблему можно путём отключения иммобилайзера.

Отключение иммобилайзера

На видео рассказано, как отключить штатный иммобилайзер на автомобиле ВАЗ своими руками:

Отключить такое устройство можно самостоятельно, но на это потребуется время и терпение. Гораздо проще обратиться к специалистам, которые грамотно и качественно выполнят всю процедуру.

Если вы всё-таки приняли решение самостоятельно разрешить создавшуюся проблему, то вам понадобятся ноутбук или ПК, ПАК-загрузчик, изолента, отвёртка и гаечный ключ на 10. Процедура отключения практически идентичная , есть лишь небольшие различия. В машинах, где иммобилайзер располагается над электронным блоком управления, отключить его не составит труда. Необходимо извлечь контроллер, отсоединив четыре болта и гайку, и разобрать его. Затем вам предстоит отключить прибор и стереть с него всю информацию при помощи компьютера, подсоединив к контроллеру ПАК-загрузчик. После проделанного в обязательном порядке необходимо восстановить диагностическую линию. Для этого следует установить перемычки для связи с диагностической колодкой и ЭБУ. Бывают случаи, когда приходится перезаписать Flash. Для сохранения других функций иммобилайзера надо обрезать входящие провода, после чего снова их соединить между собой. После восстановления диагностической линии разъём устанавливается на прежнее место.

Обход иммобилайзера

Иногда из-за наличия такого прибора в автомобиле происходит , что зачастую заканчивается блокированием мотора и отсутствием возможности его запустить. А если в машине установлена функция автоматического запуска движка, то воспользоваться ею при наличии иммобилайзера вам не удастся. Тогда как обойти иммобилайзер, чтобы сохранить при этом вероятность воспользоваться ?

На видео показано, как можно обойти иммобилайзер на автомобиле Opel Vectra

Пути обхода иммобилайзера

Для выхода из сложившейся ситуации существуют несколько способов. Чтобы выбрать подходящий, необходимо рассмотреть все возможные варианты. Только следует помнить, что любой обход понижает уровень защиты вашего авто. Поэтому, прежде чем приступить к делу, подумайте, что же для вас имеет большее значение - удобство или безопасность машины?

1. Использование дополнительного ключа - наиболее простой и дешёвый способ, которым можно воспользоваться даже без приобретения дополнительного оборудования. Вам всего лишь потребуется закрепить второй ключ в радиусе функционирования иммобилайзера. Причём сделать это нужно так, чтобы система всегда находилась в состоянии разблокирования. Этот способ обхода больше . Лучше всего закрепить дополнительный ключ под обшивкой панели - там он незаметен. Минус варианта - это снижение безопасности машины.
2. Блок обхода, встроенный в систему . Подразумевает покупку противоугонки с уже встроенным блоком обхода. Подключение осуществляется за счёт получения сигнала с брелока управления, позволяя таким образом произвести завод автомобиля. Такой метод сохраняет на достаточно высоком уровне безопасность вашей машины.
3. Исключение иммобилайзера из схемы зажигания . Здесь не требуется всё время оставлять ключ в машине, однако безопасность «железного коня» всё же снижается. Важно иметь , дабы не повредить автомобиль некорректной работой.
4. Приобретение дополнительного блока обхода . Такой способ весьма эффективен, так как у дополнительного блока имеется собственный пульт ДУ, позволяющий сначала отключить иммобилайзер, а уже после завести авто. С этого блока на систему постоянно подаётся сигнал, будто ключ всё время находится в салоне машины.

На видео показано, как сделать обходчик иммобилайзера своими руками:

К сожалению, у обхода имеются некоторые недостатки. Во-первых, автомобиль может начать движение произвольно при автозапуске, если его оставили на включённой передаче. Чаще это происходит со старыми моделями с МКПП. Чтобы избежать подобного, лучше купить сигнализацию . Во-вторых, не забывайте, что противоугонная сигнализация с дистанционным запуском понижает защищённость машины. Так что если несчастье всё-таки произошло, а иммобилайзер при этом был отключён, у вас могут возникнуть .

Главное при отключении и обходе иммобилайзера - это правильный расчёт собственных сил и возможностей. Ведь блок управления двигателем - система довольно сложная, потому заниматься ей без определённых знаний и навыков может быть опасным: неквалифицированное вмешательство приведёт к поломке автомобиля. Помимо этого, потому перед отключением или обходом иммобилайзера тщательно продумайте необходимость выполнения этой процедуры.

Тема без-ключевых обходчиков. Хотелось бы немного ее обсудить.

Ну во-первых, насколько они актуальны и необходимы. Однозначного ответа нет и быть не может. Все зависит от многих факторов.

Есть ли в наличии у владельца автомобиля второй чип-ключ, ведь именно он будет встраиваться в блок обхода иммобилайзера.

Необходимо ли владельцу иметь два комплекта рабочих ключей от автомобиля.

Насколько дорогим является изготовление дополнительного чипа или ключа, если комплектов ключей необходимо два (допустим по комплекту у мужа и жены).

И соответственно насколько правильно монтируется обходчик в автомобиль, это тоже немаловажно.

Именно последнее частенько является основным критерием при выборе способа обхода иммобилизатора. И при том безобразном качестве установочных работ, которое предлагается сплошь и рядом, обходчик смело можно назвать узким местом в охране автомобиля. Если же все сделано правильно, то на поиски обходчика в автомобиле понадобится много времени, не оправдано много, и тогда наличие ключа в недрах автомобиля не является фактором, снижающим угоно-стойкость охранной системы.

Поэтому с нашей точки зрения, использование без-ключевого обходчика оправдано только в некоторых случаях:

1 . Физическое отсутствие второго ключа, вследствие утери или поломки.

2 . Высокая стоимость изготовления чип-ключа, допустим смарт-ключи на некоторые автомобили (ключи работающие на радиоканале) могут стоить до 20000 рублей.

3 . Необходимость периодически предъявлять оба ключа компании страховщику (бывают и такие требования у страховых компаний).

4 . Автомобиль в лизинге и по условиям договора, второй ключ находится у компании, предоставляющей эти услуги.

Вот здесь действительно возникает необходимость использования без-ключевого обходчика.

Как он работает, а так же теория обхода иммобилизатора ниже. Это официальный перевод инструкции к пожалуй одному из лучших представителей семейства без-ключевых обходчиков, канадской компании «Fortin Electronic Systems».

Из опыта использования этих обходчиков впечатления только положительные. Правда стоимость, допустим модели EVO-ALL, превышает 5000 рублей, а для правильной работы с ним желателен еще и программатор (2000 рублей), что бы не рыть сеть в поисках карты установки на какой-то конкретный автомобиль, а ведь иногда еще и прошивку устройства необходимо обновить, но зато корректная работа обеспечивается практически в 100% случаев, естественно, если все сделано правильно…
Стоит отметить, что изготовление простого, дополнительного чип-ключа, даже без нарезки жала и без радио-канала обходится при заказе у дилера от 1500 до 5000 тысяч, что в принципе соизмеримо с установкой того же Fortin.

При наличии же программатора все делается правильно, быстро и корректно. Стоит только подключить устройство к программатору и открыть программу «FLASH LINK UPDATER», указать модель автомобиля и производитель выдаст вам полную карту подключений, а так же процедуру программирования клона ключа в автомобиль. Процедуры бывают разные и зависят от производителя автомобиля и комплектации автомобиля.

FORTIN — Бесключевые обходчики штатного иммобилайзера.

Комбинированный модуль обхода штатного иммобилайзера и интерфейсный модуль. С его помощью достигается высочайший уровень удобства установки автомобильных охранных систем или устройств дистанционного запуска. Наличие 10 отдельных коммуникационных портов обеспечивают наиболее полную функциональность для каждой поддерживаемой модели автомобиля.

Основные особенности:

• 3 встроенных светодиода для облегчения программирования и диагностики
• пред-установленное программное обеспечение с возможностью обновления через Интернет
• 4-контактный двусторонний порт для подключения систем запуска или сигнализаций, поддерживающих протокол Fortin Data-Link
• 20-контактный разъем для прямого проводного подключения систем запуска или сигнализаций, не поддерживающих протокол Fortin Data-Link
• Самообучающийся алгоритм распознает модель автомобиля в процессе программирования и настраивается на него

Порты для подключения:

• 3 контроллера шины CAN
• 3 контроллера общего назначения
• 2 встроенных реле
• 1 аналоговый контроллер
• 1 порт TB для подключения устройств серии ТВ

Комплект поставки:

• модуль обхода EVO-ALL
• инструкция (руководство по совместимости)
• 20-контактный кабель общего назначения
• 4-контактный двусторонний кабель Data-Link (может заменяться на разветвитель)
• 5-контактный кабель CAN
• 6-контактный кабель релейных выходов
  • может поставляться в презентанционной (картонная коробка) или технологической (пластиковый пакет) упаковке

  В корпус ключа большинства автомобильных ключей встроен миниатюрный транспондер. Знатоки называют короче и проще – «чип», последуем этой традиции. Это может быть стеклянная капсула
  или семигранный пластиковый корпус, например вот такие: Как именно устроен конкретный чип, абсолютно неважно. Важным является совсем другое: если чип удалить из ключа, запуск будет невозможен.
  Разобраться в том, почему это так, поможет следующий рисунок. Обычно, при включении зажигания, иммобилайзер через кольцевую антенну, намотанную вокруг замка зажигания на достаточно высокой частоте запрашивает данные от чипа. Если чип опознан правильно, начинается диалог между иммобилайзером и контроллером. Он происходит на низкой частоте. Если обмен данными завершился успешно, работа двигателя разрешена. Чаще всего до выключения зажигания чип больше опрашиваться не будет.

•


Некоторые особенности:

• каждому автомобилю соответствует свой тип транспондера (чип от Мазды не подходит к Опелю, и наоборот). Такие чипы называются «преднарезанными» под конкретный автомобиль;
• разрешить запуск двигателя могут не все преднарезанные чипы, а только те, которым автомобиль был предварительно обучен (если заменить чип в ключе Ниссана на чип от такого же автомобиля, двигатель завести не удастся);
• все чипы одноразовые и могут работать только с одним конкретным автомобилем. Один чип можно обучить работе с одним автомобилем любое количество раз, но с другим этот чип уже никогда не заработает;
• обмен данными между чипом (транспондером) и иммобилайзером, равно как между иммобилайзером и контроллером, зашифрован.

Это всё, о чём стоит упомянуть. Система опознавания удовлетворительно работает при запуске двигателя от ключа. Проблемы возникают при дистанционном запуске двигателя. Автосигнализация может включить зажигание, запустить и вовремя отключить стартер. Она не может одного – заставить штатную пассивную защиту разрешить запуск.Самый очевидный и простой способ обхода прямо следует из предыдущего рисунка. Достаточно вынуть чипы из ключей, после чего один из них вклеить внутрь антенны иммобилайзера. Чип всегда на месте, проблем с запуском нет. Очевидный минус – о штатном иммобилайзере как о дополнительной защите от угона приходится забыть.
Однако сама идея небесполезна. По такой классической схеме реализуются почти все дистанционные запуски. Усовершенствование состоит в том, что чип закрепляют не в кольцевой антенне, а прячут вглубь автомобиля. Сигнал запроса иммобилайзера и ответ чипа на запрос транслируются туда — обратно с помощью двух дополнительных кольцевых антенн: одна из них расположена рядом со штатной, другая обвивает тело спрятанного ключа с чипом внутри. Если установщик не ленив, он постарается всунуть в обходчик только сам чип, а болванку ключа вернёт хозяину.



Ключ прячут в аккуратной коробочке, к которой подключаются питание и антенна. Коробочка устроена просто: реле соединяет между собой 2 антенны, что обеспечивает связь между антенной иммобилайзера и чипом. Заметьте — обходчик срабатывает, когда на обмотку реле приходит одновременно 2 сигнала:

• включение зажигания;
• сигнал управления (GWR, ground while running).

Под условным «зажиганием» может пониматься как само зажигание, так и появление сигнала ACC или сигнала наличия ключа – в зависимости от того, к какому событию привязан опрос чипа штатным иммобилайзером.
К обычным способам обхода относится также «расчиповка контроллера», когда наличие правильного чипа не является необходимым условием запуска. Для некоторых контроллеров операцию можно провести, имея дилерское оборудование. Излишне говорить, что расчиповка тоже убивает штатный иммобилайзер.
Есть еще один способ обхода: так называемая схема удержания плюса (иногда ее называют «польской схемой», по некоторым данным она полюбилась польским угонщикам в середине 90-ых). Иногда можно, принудительно удерживая «зажигание» на входе контроллера, обмануть его. Он не узнает, что зажигание выключалось, и не потребует подтверждения от иммобилайзера. Запуск двигателя будет возможен. К сожалению, в большинстве случаев за это приходится расплачиваться повышенным потреблением, в некоторых — очень большим. Иначе говоря, для подготовки автомобиля к угону такая схема подходит, для повседневного использования нет.Итак, можно сформулировать минимальные требования. Обходчик должен:

• управляться от автосигнализации и (по возможности) быть универсальным по схеме подключения;
• поддерживать максимальное количество марок автопроизводителей/моделей автомобилей;
• не «отменять» действие штатного иммобилайзера. Функциональность иммобилайзера должна быть сохранена для противодействия угрозе «быстрого угона с проворотом личинки»;
• при сохранении штатного иммобилайзера не мешать использованию любого из штатных ключей.

А ещё он должен быть дешевым! В идеале – дешевле ключа с чипом.В то время как Европа боролась за экологию (дистанционный запуск двигателя абсолютно запрещен), а Россия – с угонами (нам не до дистанционного запуска), нашлось на планете чудесное место. Там зеленые человечки (экологи) почти не водятся, КАСКИ дешевы и обязательны к ношению (народ угонов не боится), но бывает холодно. Речь идет о Канаде. Именно там появился новый класс устройств. Иногда их называют «бесключевыми» обходчиками. Давайте разберемся, как они работают.
Вернемся ко второму рисунку. Классический обходчик работал на высокой частоте, в нужный момент транслируя сигнал от запрятанного чипа. Однако есть еще одна линия связи, в которую можно подать посторонний сигнал. Это линия иммобилайзер – контроллер. Если разгадать протокол обмена, останется подать нужный сигнал в нужное время. Тогда идеальная схема будет приблизительно такой:



Схема сильно напоминает предыдущую. Обходчик срабатывает при включенном зажигании после появления сигнала GWR. В этот момент он самостоятельно обменивается данными с автомобилем, разрешая запуск двигателя. Правда, красиво?!
Никаких чипов, никаких катушек и реле, только три провода. На всех преимуществах нет смысла останавливаться. Отметим основные:

• все ключи с чипами остаются на руках у хозяина;
• дистанционный запуск не привязан к нестабильному высокочастотному каналу, поэтому безупречно работает при любой температуре.

А теперь самое интересное: на рисунке приведена схема подключения обходчика к замку зажигания автомобиля Honda. Для упрощения не указано только подключение питания («масса» и «+12 Вольт»).Описывая работу идеальной схемы, мы опустили одну очень важную деталь: что такое «разгадать протокол обмена». В диалоге между иммобилайзером и контроллером могут присутствовать номер конкретного чипа, порядковый номер включения зажигания, VIN автомобиля, номера самих устройств, что-нибудь ещё. Эта информация обычно защищена надежным ключом шифрования. И разгадать такой протокол иногда не легче, чем принцип обмена в «диалоговом» коде автосигнализаций.
Но одно можно утверждать точно – для разных экземпляров даже одной и той же марки автомобиля данные различны. Значит, для корректной работы любого обходчика на конкретном автомобиле обязательным является процедура «обучения». В процессе обучения обходчик (зная протокол обмена) читает данные на линиях связи и извлекает из них важную для себя информацию. Основываясь на ней, обходчик будет в будущем самостоятельно поддерживать диалог с контроллером.
Разумеется, не все протоколы одинаковы. В зависимости от сложности протокола процедура может изменяться. Давайте рассмотрим несколько примеров. Аналогия с сигнализациями пригодится. Простой протокол. Это значит, что он действительно очень прост. Для каждого конкретного автомобиля он может быть легко рассчитан на любое количество шагов вперед. Поэтому обмен данными между обходчиком и контроллером никак не затрагивает работоспособность всех записанных ключей, она безусловно сохраняется.
У сигнализаций такой протокол аналогичен примитивному диалогу. Ключ шифрования или один и тот же, или крайне прост. На каждый запрос легко вычисляется ответ.
В большинстве случаев процедура обучения обходчика несложна и требует только одного ключа. Если в описании обучения обходчика для конкретной модели автомобиля присутствует строчка:

то это практически гарантирует простоту протокола. Дополнительное оборудование не требуется. Что и говорить, устанавливать такой обходчик не составит труда.
По принципу простого протокола, например, работают обходчики для автомобилей Honda и Toyota.

• или для ключа (он будет периодически отказываться заводить автомобиль после многократного дистанционного запуска);
• или для обходчика (запуск иногда не будет работать).

То есть не будет выполняться одно из требований к идеальному обходчику: не мешать использованию любого из штатных ключей.
Пример для сигнализаций: похожая ситуация может возникнуть, если в диалог включён номер нажатия на кнопку брелка. Нельзя использовать 2 брелка с одинаковым номером, один из них обязательно отстанет и перестанет управлять автосигнализаций.
Парадоксальная ситуация – разгадав протокол, мы не можем его использовать? Отнюдь нет. Зная, как информация от чипа преобразуется в данные, передаваемые по линии обмена, мы можем заставить обходчик работать как имитатор еще одного чипа, опрашиваемого иммобилайзером. Этот условный «третий чип» будет жить своей жизнью, независимой от других, установленных в ключи. Он никак не помешает их работе.
Разумеется, предварительно автомобиль придется обучить работе с ним. В зависимости от процедуры обучения потребуется оба имеющихся ключа:
Например, такой принцип обучения до сих пор доступен для автомобилей Mazda.
В других случаях придется использовать и дилерское оборудование для записи дополнительных ключей: Автомобили Ford, ранее устроенные так же просто, как и Mazda, теперь обучаются исключительно с помощью компьютера. Очень сложный протокол. Не все протоколы легко поломать, даже имея богатый опыт в этой деятельности. Это не значит, что очень сложный протокол завтра не станет просто сложным или даже простым. Но сегодня он не вскрыт – и всё! Как правило, такое решение промаркировано строчкой:

В этом случае остается только один выход – в той или иной степени использовать классическую схему обходчика. Разумеется, производители обходчиков предлагают чуть более элегантные решения:

•


Самостоятельное управление уровнем сигнала опроса чипа позволяет не использовать многовитковые антенны, часто достаточно всего трех-четырех витков (верхняя часть рисунка).
Но более удобным является использование преднарезанных чипов, поставляемых в компактном корпусе, оснащенном считывающей антенной. В этом случае расстояние между чипом и антенной минимально, поэтому антенна получается компактной, а вся сборка (включая 2 разъема для удобства монтажа) не намного больше самого чипа.
Но в основе – все равно классическая схема, поэтому особо останавливаться на этом не будем. Так работают обходчики с немецкими автомобилями. Возникает только один вопрос – а зачем в этом случае вообще обходчик? Ответ надо искать в схемах подключения и в дополнительных сервисах. Выше уже была приведена схема подключения обходчика к автомобилю Honda. Она является уникальной по простоте.Стандартное подключение .

Гораздо чаще встречаются автомобили, в которых обмен данных между контроллером и иммобилайзером производится по двум линиям. Так выглядит замок зажигания в этом случае:

Подключение обходчика производится к линиям приема/передачи RX/TX. Разумеется, обходчик должен получать сигнал о включении зажигания. Итого, три подключения к замку зажигания, один сигнал GWR и два питания – всего 6 проводов.
По такой схеме подключают обходчики к автомобилям Ford и многим другим. Впрочем, иногда на проводе зажигания можно сэкономить. Обычно это касается автомобилей, в которых опрос чипа происходит в момент всовывания ключа, а подключение производится к линиям IMO/IMI (Data1/Data2).Модификации стандартного подключения.
В последнее время все чаще и чаще встречаются автомобили, для которых стандартного подключения недостаточно. При обходе иммобилайзера необходимо отключать линию связи от контроллера (например, чтобы сигналы от обходчика и от иммобилайзера не перепутывались). Соответствующая модификация схемы очевидна. Для этого используются дополнительные реле:

Лучше, когда они сразу встроены в обходчик. Например, так обходится иммобилайзер на некоторых автомобилях Toyota.Подключение к линии CAN.

По другой схеме работают обходчики в автомобилях Mitsubishi. В них обход производится не подключением к замку зажигания, а к шине CAN:

Комбинированные схемы. Бывают и более сложные схемы. Иногда модифицированная схема стандартного подключения к линиям данных дополняется одновременным подсоединением к CAN-шине (или даже одновременно к двум шинам: салонной и моторной). Для запуска необходимо одновременно производить обмен данными по всем этим линиям. В качестве примера сошлемся на автомобили KIA и Nissan.Чуть выше мы убедились, что в современном универсальном обходчике зачастую есть встроенный CAN-адаптер. Разумно использовать его для выполнения дополнительных функций. Например, CAN-адаптер может получать от автомобиля данные об оборотах двигателя. А это очень важно для безопасного запуска двигателя.
Разумеется, информация с шины CAN о состоянии дверей, капота, багажника, положения педали тормоза и т.д. может быть использована для упрощения установки системы дистанционного запуска или сигнализации с функцией запуска.
Кроме того CAN-адаптер может передавать в шину сигналы управления. Например, обходчик может самостоятельно заблокировать замки дверей, если автомобиль автоматически отпирает их при «опознании чипа». Ну а в идеале – просто запустить двигатель, передавая соответствующие CAN-команды.
Используя дополнительные входы и выходы, обходчик способен «разбудить» системы автомобиля перед запуском, погасить вспыхнувший при запуске «авто-свет» и многое другое.
В современных машинах с системами Intelli-Key или Push-to-Start обходчик является посредником между сигнализацией и автомобилем. Он самостоятельно и независимо от других устройств обеспечивают комплексное решение, обеспечивающее сохранность автомобиля. В частности, сохраняя блокировку руля при запуске, самостоятельно глушит двигатель при вторжении в автомобиль. С другой стороны, он обеспечивает «мягкую посадку», когда владелец входит в заведенный автомобиль и начинает поездку без промежуточного останова двигателя. Впрочем, это уже относится к конкретным реализациям запуска на конкретных автомобилях и выходит за рамки данного обзора.

Панель отправки комментариев
Отменить комментарий

Самостоятельное изготовление обходчика иммобилайзера В большинстве современных автомобилей применен иммобилайзер с радиочастотной меткой (RFID — Radio Frequency ID) в ключе. Код ее считывается при помощи рамки, расположенной вокруг гнезда замка зажигания. Метки, как правило, пассивные. Т.е. электропитание получают от магнитного поля «накачки», наведенного в антенне метки. В основном используется частота 125 кГц. В некоторых случаях используется частота 13,56 МГц. В отличие от антена трансивера, представляющей собой рамку, в метке из моображений компактности используют ферритовые антены (тонкий провод, намотанный на стерженьке из материала с высокой магнитной проницаемостью).

При подключении системы дистанционного запуска двигателя необходимо обходить штатную систему иммобилайзера. Для этого нужен прописанный в автомобиле ключ (метка, чип) и правильно подключенный обходчик, в который вложен ключ. Обходчик в штатном режиме отключен, подключается только на время дистанционного пуска (или автозапуска). Обычно обходчик представляет собой коробочку с антенной рамкой и реле. И если нет покупного, то его несложно изготовить самостоятельно. В ряде случаев это даже предпочтительнее, т.к. удастся сделать гораздо более компактную конструкцию, которую намного легче спрятать очень глубоко.

1. Изготавливаем рамку на замок зажигания. Для этого делаем оправку (например, из картона) нужного диаметра, под замок зажигания. Нам нужно, чтобы наша рамка точно туда влезла. На оправку наматываем виток изоленты или скотча (он тоньше) липкой стороной вверх.

Наматываем обмоточный провод, 20-30 витков диаметром 0,1-0,3 мм. Провод можно взять из катушки автомобильного реле. Одним реле можно пожертвовать одной катушки хватит на несколько обходчиков. Наматываем аккуратно нам нужна компактность. Надрезав край изоленты, закатываем ее на нашу обмотку.

Излишек изоленты аккуратно обрезаем ножницами. Получается кольцевая рамка, довольно тонкая.

Затем залуживаем провод и припаиваем выводы. Закрепляем их изолентой. Рамка готова.

2. Наматываем на ключ или чип таким же проводом рамку из 20-30 витков, припаиваем выводы, закрываем изолентой.

3. Установка Первую антенну устанавливаем в кожух замка зажигания, а ключ с рамкой впоследствии нужно будет спрятать где-то в автомобиле так, чтобы потенциальный злоумышленник как можно больше потратил времени на поиски, если у него вообще что-то получится.

4. Подключение Соединяем рамки и реле, встроенное в для обхода иммобилайзера как показано на схеме.

Наш ключ будет показываться автомобилю только на время дистанционного пуска. Провода, которыми соединяются наши дополнительные рамки, нужно как можно более тщательно вписать в штатную проводку. Их должно быть максимально сложно идентифицировать.

5. Нюансы Редко, но бывают случаи, когда даже самая тоненькая изготовленная рамка никак не лезет в кожух замка зажигания. Тогда придется включать нашу дополнительную антенну с ключом в разрыв. В этом случае вторая антеннка в кожух замка зажигания не нужна вообще — мы включаем нашу обмотку вокруг ключа вместо штатной на время дистанционного пуска, коммутируя ее контактами реле .
