Что лучше: гидроусилитель или электроусилитель руля. Чем отличается электроусилитель от гидроусилителя руля Усилитель рулевого управления электро

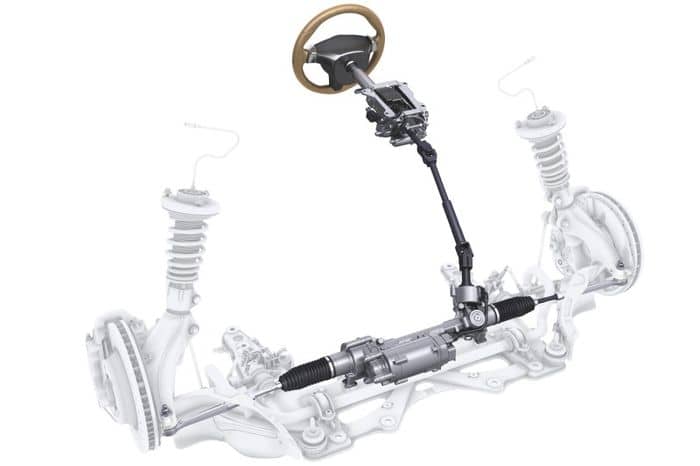

Как же работает электроусилителя руля автомобиля? Принцип работы электроусилителя заключается в электрическом приводе, который дает дополнительное усилие при повороте руля. При помощи этого конструктивного элемента, Вам не приходиться выворачивать руль обеими руками. Датчик измеряет крутящий момент и передает в блок управления усилителем. В зависимости от угла поворота, этот блок рассчитывает мощность, которую нужно предать в двигатель усилителя. Сам датчик расположен в подрулевом переключателе. Для обратной связи еще один датчик расположен на роторе двигателя, он так же передает информацию о частоте вращения в блок управления.

Электроусилитель руля появился в середине девяностых годов. На момент 2016 года он стоит на половине всех машин, на планете. Столь большая популярность обусловлена рядом его характеристик и почти отсутствием недостатков. Его преимущества по сравнению с гидроусилителем заключаются в:

• компактности;
• точечной регулировки характеристик;
• предоставляемом объеме информации работе;
• надежности и экономичности;
• малой шумности.

К минусу можно отнести лишь его мощность, именно поэтому на тяжелом транспорте до сих пор ставят только ГУР.

На первый взгляд такая мудреная система ни к чему, но это обеспечивает расчет усилия на электромотор во всем диапазоне поворота руля. Это усилие зависит от таких параметров как:

1. Величина момента на руле.
2. Скорость с которой едет автомобиль.
3. Оборот двигателя.
4. Угловая скорость поворота руля.

В то время, как в ГУР дает примерно одинаковое усилие на весь диапазон.

Схемы рулевого управления

Существует 3 схемы установки электроусилителя. В независимости от схемы общая конструкция электромеханического усилителя состоит из электродвигателя, механической передачи, двух датчиков и двух шестерней или параллельного привода.

1. ЭУР устанавливается на рулевую колонку. Это самый компактный вариант, при котором для поворота руля не требуется больших усилий. Сам электромотор и механическая передача помещаются под рулевым колесом. Огромным плюсом является нахождение в салоне, а не под капотом, тут устройство защищено от пыли и грязи, а это в свою очередь продлевает срок службы. Так же в случае выхода из строя устройства, Вам будет легко разобраться в принципе установки и поменять его своими руками, что сэкономит деньги. Данный вид крепления усилителя используют преимущественно на малом классе авто.
2. Установка на рулевую рейку. Так устанавливают усилитель преимущественно на микроавтобусы и внедорожники. Здесь требуется уже больше усилия, которое передается через шестерню. Ведь чем больше автомобиль, тем больше он весит и тем большее усилие нужно для поворота.
3. Устанавка на шариковинтовой механизм, где через ременную передачу усилие от электродвигателя передается на рейку. Данный способ обеспечивает наибольшее усилие электродвигателя при повороте. Так устанавливают электроусилитель руля на тягачи и автобусы.

Какой бы не был механизм установки электроусилителя руля, бывают сбои в блоке управление, при выходе из строя, он не блокирует поворот руля. И автомобиль можно спокойно отогнать в сервис, где его поменяют или отрегулируют.

Устройство и принцип работы ЭУР

Как же работает электроусилитель руля с точки зрения безопасности? Устроен электроусилитель рулевого управления гораздо проще, нежели ГУР. У него нет никаких расходных материалов в виде жидкостей. Отсутствуют множество подвижных соединений и уплотнений (критические места для поломки). Именно поэтому сейчас идет массовый отказ от стареньких гидроусилителей. Даже отечественные производители ВАЗ перешли на эту технологию.

Технические характеристики электроусилителя:

• напряжения питания (номинальное) – 12 В;
• максимальный компенсирующий момент – 35 Нм;
• максимальный ток потребления – 50 А;
• ток потребления (усилие на рулевом колесе приложено, выходной вал усилителя заблокирован) – не более 15 А.

Его появление помогло автопроизводителям реализовать ряд новых функций, таких как:

• повышение курсовой устойчивости;
• автоматическая парковка;
• соблюдение рядности движения.

Основные режимы работы усилителя руля

Как можно догадаться усилитель руля работает не все время. А лишь при повороте колес и не на высоких скоростях. Однако колеса поворачиваются при различных условиях. Соответственно и работа выполняемая двигателем разниться от условий. Современные блоки управления умеют определять в каком режиме двигается автомобиль и подстраивать крутящий момент двигателя под них.

Режим парковки

При парковке скорость автомобиля небольшая или отсутствует вообще, а углы поворота, на которые выворачиваем руль, большие. Информация, передающаяся с датчика угла поворота, поступает на блок управления и если скорость минимальна, а углы поворота и крутящий момент большие, то включается режим парковки. В нем максимальная нагрузка ложиться электроусилитель. Тем самым обеспечивается, так называемый “легкий руль”.

Режим езды по городу

Городская езда обусловлена постоянными остановками, поворотами и перестроениями. Здесь движение происходит со скоростью 40-60 км\ч. В результате происходят усилия в среднем диапазоне, блок обрабатывает информацию о скорости и угле поворота и дает сигнал на электродвигатель.

Режим езды на трассе

Особенность данной езды является высокие скорости и небольшой угол поворота при перестроении. Соответственно принимается решение о небольшом усилии двигателя или полном его отсутствии.

Ведь если вовремя не убрать помощь, автомобиль при малейшем повороте руля, даже на маленький угол резко свернет, что приведет к аварии.

Удержание среднего положения колес

Блок управления зачастую выполняет функцию удержания среднего положения колес. Это нужно в условиях разного давления в шинах, вся информация обрабатывается и проводится коррекция. Так же при повороте руля в движении к окружной силе добавляется тяговая, которая действует на колеса и изменяет их положение. Блок управления учитывает это и регулирует положение.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

• развал-схождение;
• переход на новые диски;
• замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Итог

В итоге мы виде, что электроусилитель руля приходит на замену гидроусилителю. Если сначала электрический усилитель ставили только на малолитражках, то теперь они добрались до внедорожников и спорткаров. Большегрузная техника пока остается на гидроусилителе, но и тут ставят комбинированные варианты из двух усилителей. Да, маломощность мешает полностью вытеснить гидроусилитель, но все его преимущества перевешивают пару недостатков.

Приветствую вас друзья на сайте ремонт авто своими руками. Со дня появления первого авто было разработано несколько систем рулевого управления.

Основной задачей разработчиков всегда было создание надежной системы, способной упростить вращение рулевого колеса, что бы поездки были максимально комфортными. Одним из таких узлов стал электроусилитель руля.

Назначение, преимущества и недостатки электроусилителя

ЭУР появился недавно, намного позже хорошо известного и проверенного временем гидроусилителя рулевого колеса. Его задача аналогична – облегчить вращение руля, но принцип действия уже другой.

Если в первом случае основную функцию несла специальная жидкость ГУР, то в здесь роль «помощника» берет на себя электрический привод.

С момента появления система все время совершенствовалась. При этом год за годом электроусилитель берет «бразды правления» в свои руки и постепенно вытесняет ГУР.

В чем же преимущества электроусилителя руля? Их несколько:

• Выставлять параметры рулевого управления намного проще;
• руль стал лучше реагировать на движения водителя;
• повысился уровень надежности. Это связано с тем, что работоспособность системы уже не зависит от объема и качества специальной жидкости;
• снизился расход топлива.

Казалось бы, какая может быть закономерность. Все просто. С появлением электрического привода энергии стало расходоваться меньше, соответственно «прожорливость» авто снизилась в среднем на 0,5 литра (из расчета на «сотню»).

Но, несмотря на свои качества, ЭУР имеет и ряд минусов:

• электрогенератор имеет ограниченную мощность, что отражается на работе всей системы. Как следствие, установка электопривода возможна только на легковых авто. Для грузовых машин или внедорожников такой тип усилителя не подойдет – он будет малоэффективен;
• низкая информативность рулевого колеса (объяснить это можно недостаточным обратным усилием). Справедливости ради, аналогичный недостаток имеет и «старший брат» — гидроусилитель руля.

С появлением электроусилителя у разработчиков появилась масса возможностей при разработке более современных систем, к примеру, автоматической парковки, системы курсовой устойчивости и так далее.

Электроусилитель руля-принцип работы и устройство

Сегодня есть два варианта работы электроусилителя:

1. в первом случае электромотор воздействует на вал системы рулевого управления;
2. во втором случае электромотор передает усилие на рулевую рейку.

Благодаря своей эффективности, вариант с передачей усилия на рулевую рейку обрел большую популярность и применяется чаще всего.

Так же в обиходе можно встретить другое название такой системы – электромеханический усилитель. Конструктивно он представляет собой усилитель руля, привод и две шестеренки.

Устройство электроусилителя руля, собирается из нескольких основных узлов в них входят – системы управления, передачи механического типа и электромотора.

Вся система находится в одном кожухе, что упрощает эксплуатацию и ремонт если вдруг возникнут какие либо нарушения в системе. В качестве основного механизма применяется электродвигатель асинхронного типа.

Задача механической передачи – передать крутящий момент от асинхронного мотора к рулевой рейке . При этом особенность электроусилителя, который имеет пару шестерен в том, что одна шестеренка передает вращение на рулевую рейку от руля, а вторая – от электрического привода.

Благодаря этому, поворот колес возможен, как от рулевого колеса, так и от приводного механизма. Друг другу они совершенно не мешают.

Конструктивно это возможно, благодаря наличию двух участков зубцов, один из которых играет роль приводного устройства.

Принцип работы электроусилителя руля, имеющего параллельный привод, немного отличается.

Здесь основную задачу берет на себя электромотор, который посредством ременной передачи и специального механизма на основе шариковой системы передает усилие на рулевую рейку.

Так же в эту систему входит несколько основных узлов – ЭБУ, датчики и исполнительный узел.

Управляющую роль берет на себя два устройства: первый датчик контролирует крутящий момент, а второй – угол поворота руля.

Одновременно с этим ЭУР обрабатывает информацию от системы ABS (точнее, от ее датчика) и устройства, фиксирующего число вращений коленвала.

Задача «мозга» автомобиля (ЭБУ) – собрать всю текущую информацию, обработать ее и дать соответствующую команду на управляющий орган системы (электродвигатель).

Основные режимы электроусилителя руля

Не секрет, что в процессе движения авто может быть несколько режимов. Каждый из них учитывается системой, и производится точная подстройка для более надежного и четкого управления. Выделим основные этапы:

1) Допустим руль поворачивается в самой обычной ситуации. Происходит следующее. Момент вращения передается от рулевого колеса машины к торсиону, расположенному на рулевой системе.

Все основные параметры измеряются своими датчиками. К примеру, поворот руля контролирует датчик угла поворота, закрутку торсиона – датчик момента вращения коленвала.

Полученные данные собираются и вместе с информацией по оборотам коленвала и скорости движения поступают к электронному блоку управления транспортного средства.

После чего вращающий момент предается на рулевую рейку, тяг и и колеса авто. Получается, что для поворота машины объединяется два основных усилия – электрическое и механическое.

2) Поворот колес при минимальной скорости движения производится, как правило, во время парковки. Особенность таких действий – широкий диапазон поворота руля.

В этом случае электроника гарантирует максимальный момент вращения электродвигателя, что обеспечивает ощущение еще большей легкости. Благодаря этому вращение руля даже при движении накатом становится максимально простым.

3) Поворот авто при движении на больших скоростях требует большей жесткости руля. В противном случае эффективность управления может снизиться.

Это обеспечивается за счет минимального вращающего момента, то есть электропривод лишь слегка помогает, а основное усилие прикладывает уже водитель. Такое состояние часто носит название «тяжелого руля».

4) Возврат в среднее положение. Вполне логично, что после поворота система должна помочь вернуть колеса в прежнее положение.

Это достигается, благодаря особому реактивному усилию. При этом руль как бы сам собой возвращается в исходное положение.

Большой плюс системы – удерживание колес в среднем положении, что очень актуально в случае проезда серьезных препятствий или разной накачки шин. Задача системы заключается в следующем – скорректировать среднее положение и удерживать его в течение какого-то времени.

Программно в ЭУР забита компенсация «увода» в сторону авто с передним приводом при разной длине валов.

Особого внимания заслуживают современные системы, построенные на базе электроусилителя.

К примеру, система курсовой устойчивости способна сама рулить, без участия водителя, а парковочный автопилот делает всю работу по парковке машины (снова-таки, водитель за рулем может отдыхать). Но это уже другая история.

Описанные выше преимущества ЭУР перед ГУР и особенности работы системы, делают ее более перспективной. Возможно, уже через 10-20 лет легковых машин с гидроусилителем уже и не останется.

Что касается электроусилителя для тяжелых авто, то здесь разработчикам еще есть, над чем поработать. Удачной дороги и конечно же без поломок.

Мода на оснащение автомобилей различной электроникой не обошла стороной и рулевое управление.

Таким образом появился ЭРУ, который во многом обгоняет гидроусилитель по уровню безопасности, точности в управлении, бюджетности и удобству.

Принцип работы

Вся система включает в себя следящий привод, электродвижок, датчики момента и угла поворота руля, блок управления. В качестве опции может устанавливаться и датчик скорости поворота руля. В зависимости от конкретного типа авто, строение следящего привода может быть разным, но об этом расскажем чуть позже. Электродвигатель устанавливается современный, бесщеточный. Датчик момента являет собой базу всей системы. В рулевой вал монтируется торсион. Компоненты датчика ставятся на концах вала. Принцип его действия также может быть разнообразным.

Во время поворота руля происходит закручивание торсионного вала. И чем больше усиление, тем сильнее затягивается торсион. Вся эта информация передается через датчик крутящего момента в блок управления. Последний считывает и анализирует данные, сравнивает их с данными других датчиков и рассчитывает усилие, которое нужно приложить, дабы помочь водителю развернуть колеса. Электродвигатель получает команду и начинает действовать либо на рулевую рейку, либо на вал рулевой колонки.

Строение конструкции

Вариантов строения электроусилителя много, поэтому для наглядности рассмотрим продукцию лидера в этом производстве, в лице компании ZF - электроусилитель марки Servolectric. ЭУР подбирается и «ставится» с учетом конкретного типа автомобиля. На миниатюрных легковушках электроусилитель ставится на рулевой вал, среди авто второго класса передача вспомогательного усиления происходит через установленную шестерню, а в случае с легкими коммерческими автомобилями и внедорожниками отмечается использование параллельноосевой конструкции.

Так как легковым автомобилям большое воздействие от ЭУРа не требуется, следящий привод и электродвижок на такие машины устанавливаются настолько миниатюрные, что все оборудование без проблем помещается под рулем в самом салоне авто. Вместе с этим, там же размещаются и все датчики. Такое расположение очень удачно даже потому, что вся конструкция качественно оберегается от воздействия высоких температур и загрязнения.

Среднеразмерные авто оснащаются электроусилителем с парой шестерней. Через одну из них на рейку поступает усиление от руля, а через вторую дополнительное усиление от электрического мотора.

Дабы создать большее усиление, используется параллельноосевая конструкция. Здесь, для придания линейного движения ролевой рейке задействуется зубчатоременчатый привод и специальный механизм.

Вне зависимости от того, какой принцип конструкции использовался, в случае неисправности водитель сможет и дальше безопасно перемещаться на своем автомобиле, благодаря присутствию прямого механического контакта между колесом и рулем.

Возможности и сильные стороны

Основная сильная сторона электроусилитея в сравнении с ГУРом заключается в надежности и экономичности первого. Такая конструкция не отнимает энергию у двигателя, и только это позволяет экономить на топливе порядка 0,4-0,8 литров на каждые 100 км (конкретный показатель зависит от режима движения). Как следствие, падает количество вредных выбросов, от 10 до 20 г/км.

Электроусилитель подключается только в моменты поворота руля, во время прямого движения энергии он не потребляет. Конструкция ЭУРа компактнее и занимает гораздо меньше места по сравнению с гидроусилителем, а также он не требует обслуживания.

Работа ЭУР происходит тише и стоимость его намного ниже, но в то же время в случае его поломки ремонтные работы обойдутся дороже. Высокая стоимость обусловлена тем, что в случае неисправности недееспособные узлы нужно менять целиком.

ЭУР можно настраивать в зависимости от вида ТС и конкретных условий движения. Водитель с помощью кнопки на панели имеет возможность отключить устройство от датчика скорости, что обеспечит «легкость» руля и, как следствие, комфортное передвижение в условиях города.

Одну и туже модель ЭУРа можно с помощью программы настроить под разные модели авто. Электроусилитель имеет возможность возвращать руль в «ноль», а также автоматически удерживать колеса в среднем положении (например, в случае разного давления в шинах).

Сообщение ЭУР с другими электронными системами в транспортном средстве позволяет использовать первый:

• В качестве вспомогательного «инструмента» при парковке.
• Для удержания транспортного средства на полосе движения.
• Для стабилизации авто, например, в случаях резкого объезда неожиданно появившегося препятствия.

Главным преимуществом электрического привода рулевого управления относительно является отсутствие гидравлики, а значит насоса гидроцилиндра, шлангов. Это позволяет уменьшить массу усилителя рулевого управления и объем занимаемый управлением в подкапотном пространстве.

Известно, что ряд факторов приводит к уводу автомобиля от прямолинейного движения, например разное , разная степень износа протектора, боковой ветер, поперечный уклон дороги. Применение электромеханического усилителя позволяет активно поддерживать возврат управляемых колес в среднее положение. Эта функция называется «активной самоустановкой» колес. Благодаря ее действию водитель лучше чувствует среднее положение рулевого управления, она облегчает также вождение автомобиля по прямой при воздействии на него различных .

Если при движении по прямой на автомобиль действует боковой ветер или поперечное усилие, вызываемое уклоном дорожного полотна, усилитель создает постоянный поддерживающий момент, который освобождает водителя от необходимости создавать реактивные усилия на рулевом колесе.

Общее расположение агрегатов рулевого управления с электроусилителем на примере автомобиля Opel Corsa показано на рисунке:

Рис. Общее расположение агрегатов рулевого управления с электроусилителем:
1 – электроусилитель; 2 – карданный вал рулевого управления; 3 – рейка привода рулевого управления

Электроусилитель может приводить вал рулевого управления на рулевой колонке, шестерню привода рейки или непосредственно саму рейку.

Рис. Электроусилитель рулевого управления на примере автомобиля Opel Corsa:
1 – электродвигатель; 2 – червяк; 3 – червячное колесо; 4 – скользящая муфта; 5 – потенциометр; 6 – кожух; 7 – рулевой вал; 8 – разъем датчика момента на рулевом валу; 9 — разъем питания электродвигателя

Разрез электроусилителя рулевого управления с приводом рулевого управления на рулевой колонке показан на рисунке:

Рис. Разрез электроусилителя рулевого управления:
1 – трехфазный синхронный электродвигатель; 2 – якорь; 3 – обмотка статора; 4 – датчик положения якоря; 5 – червячное колесо; 6 – рулевой вал; 7 – червяк

Электроусилитель через червячную передачу связан с валом рулевого управления. В зависимости от полярности напряжения питания электродвигатель вращается в ту или иную сторону, помогая водителю поворачивать колеса. Крутящий момент величиной силы тока, определяемой блоком управления действующим согласно заложенной в него программе и сигналам, поступающим от соответствующих датчиков.

Вал электродвигателя, при подаче на двигатель напряжения помогает поворачивать вал привода рулевого колеса через червяк и червячное колесо. Для поддержания постоянной обратной связи с дорогой входной и выходной валы электроусилителя соединены друг с другом через торсион. Приложение усилия к рулевому управлению как со стороны водителя, так и со стороны дороги приводит к закручиванию торсиона до 3-х градусов и изменению взаимной ориентации входного и выходного валов. Это служит сигналом для включения в работу электроусилителя. В зависимости от угла поворота рулевого колеса и скорости автомобиля электродвигатель подкручивает выходной вал, снижая усилие. Работает электродвигатель и при обратном ходе, он помогает возвращать колеса автомобиля и рулевое колесо в первоначальное положение. Торсион при поворотах всегда остается немного скрученным, гарантируя тем самым на руле то усилие, которое необходимо водителю, чтобы чувствовать дорогу.

Один из датчиков находится на торсионе, соединяющем половинки разрезанного рулевого вала, и следит за его закручивани­ем. С ростом усилия на руле сильнее за­кручивается торсион – больший ток идет на электромотор усилителя, что соответст­венно увеличивает помощь водителю.

Второй датчик следит за скоростью автомобиля. Чем она меньше, тем эффективнее помощь в повороте рулевого управления и наоборот, а после 75 км/ч усилитель вообще выключается чтобы не создавать дополнительного сопро­тивления, редуктор и электро­мотор разъединяются.

Третий датчик контролирует частоту вращения коленчатого вала двигателя и следит, чтобы усилитель работал только одновременно с ним. Это делается в целях экономии электроэнергии, потому что электроусилитель может потреблять до 105 А.

Производитель автомобилей Ауди предлагают систему реечного электроусилителя с двумя шестернями.

Рис. Схема реечного электроусилителя с двумя шестернями:
1 – датчик момента на рулевом колесе; 2 – электронный блок управления; 3 – электродвигатель усилителя; 4 – шестерня усилителя; 5 ­– рейка; 6 – датчик угла поворота рулевого колеса; 7 – торсион вала рулевого управления; 8 – шестерня рулевого механизма

Усилитель действует на рейку рулевого механизма через шестерню 3, которая установлена параллельно с основной шестерней рулевого механизма 2. Шестерня усилителя 3 приводится от электродвигателя 4. Передаваемый на шестерню 2 рулевого механизма крутящий момент измеряется датчиком момента 1. Величина развиваемого усилителем крутящего момента устанавливается электронным блоком управления 5 в зависимости от момента на рулевом колесе, скорости автомобиля, угла поворота колес, скорости поворота рулевого вала и других вводимых в него данных.

Электродвигатель и редуктор размещены в общем алюминиевом корпусе 2. На конце вала двигателя нарезан червяк 3.

Рис. Червячная передача привода шестерни усилителя:
1 – электродвигатель; 2 – корпус; 3 – червяк; 4 – вал привода; 5 – демпфер

Червячная передача служит для привода шестерни усилителя. Между червячным колесом и шестерней установлен демпфер 5, который исключает резкое нарастание усилия на рейке при включении усилителя. Положение (угол поворота) ротора электродвигателя определяется с помощью датчика поворота 6. Этот датчик расположен под возвратным и скользящим кольцами подушки безопасности. Он установлен на рулевой колонке между подрулевыми переключателями и рулевым колесом. Датчик генерирует сигнал, соответствующий углу поворота рулевого колеса.

Основными деталями датчика угла поворота рулевого колеса являются кодирующий диск с двумя кольцами и фотоэлектрические пары, каждая из которых содержит источник света и фотоэлемент. На кодирующем диске предусмотрены два кольца: внешнее кольцо 1 с шестью фотоэлектрическими парами, которое служит для определения абсолютных значений угла поворота рулевого колеса, и внутреннее кольцо 2 – для определения приращений этого угла. Кольцо приращений разделено на 5 сегментов по 72°. Оно используется в сочетании с одной фотоэлектрической парой. В пределах каждого из сегментов кольцо имеет несколько вырезов. Чередование вырезов в пределах одного сегмента не изменяется, а в отдельных сегментах оно отличается. Благодаря этому осуществляется кодирование сегментов.

Рис. Схема датчика угла поворота рулевого колеса:
1 – внешнее кольцо абсолютных значений; 2 – внутреннее кольцо приращений; 3 – фотоэлектрическая пара.

Датчик угла поворота рулевого колеса позволяет отсчитывать его в пределах до 1044°. Отсчет угла производится путем суммирования числа градусов. При переходе через метку, соответствующую 360°, датчик регистрирует завершение поворота на один полный оборот. Конструкцией рулевого механизма предусмотрена возможность поворота рулевого колеса на 2,76 оборота.

На рулевом колесе установлен датчик момента 3.

Рис. Датчик момента на рулевом колесе:
1 – рулевой вал; 2 – магнитное кольцо; 3 – чувствительный элемент датчика; 4 – вал шестерня; 5 – витой кабель; 6 – торсион

Действие этого датчика основано на магниторезистивном эффекте. На рулевом вале 1 установлено магнитное кольцо 2, которое жестко связано с верхней частью торсиона 6. Чувствительный элемент 3 датчика соединен с валом шестерни рулевого механизма 4 и связан таким образом с нижней частью торсиона. Сигнал снимается с датчика через витой кабель 5. Торсион закручивается точно в соответствии с усилиями, прилагаемыми к рулевому валу. При этом магнитное кольцо 2 перемещается относительно чувствительного элемента 3 датчика. В результате действия магниторезистивного эффекта изменяется сопротивление чувствительного элемента, величина которого определяется блоком управления.

Если системой управления обнаружен дефект датчика, она производит «мягкое» отключение усилителя. При этом усилитель не отключается полностью, а переводится на режим управления по резервному сигналу, который образуется в блоке управления из сигналов угла поворота рулевого вала и частоты вращения ротора двигателя усилителя.

Усилители рулевого управления, в случае с легковыми автомобилями, повышают комфортабельность вождения, на грузовиках же без них и вовсе не обойтись, поскольку управлять авто без такого оборудования очень затруднительно. Изначально на машинах использовался (ГУР), в котором основную работу выполняла жидкость, находящаяся под давлением.

ГУР получил достаточно широкое распространение и до сих пор используется как на легковушках, так и на специализированной технике. Но у этого типа усилителя рулевого управления появился конкурент, причем достаточно серьезный - электрический усилитель (аббр. ЭУР, ЭУРУ).

Этот тип уже завоевал достаточно широкую популярность и его устанавливают на свои модели многие автопроизводители. Есть тенденция, что на определенных классах автомобилей ЭУР полностью вытесняет ГУР. Поэтому следует подробно рассмотреть устройство электроусилителя руля, конструктивные особенности, виды, положительные и отрицательные стороны.

Основная задача ЭУР та же, что и у гидроусилителя – создание дополнительного усилия на рулевом механизме для облегчения управления авто. Причем работа усилителя не должна влиять на «обратную связь», чтобы водитель постоянно «чувствовал» дорогу.

Основные составные части. Принцип работы ЭУР

Сначала рассмотрим принцип работы электроусилителя, поскольку у всех существующих видов он идентичен. Также в конструкции используются одни и те же составные части, но компоновка их может быть разной.

Итак, состоит электроусилитель из:

• Исполнительного механизма;
• Блока управления;
• Следящих датчиков.

Эти составные части присутствуют в любых типах ЭУР. Также некоторые виды дополнительно могут использовать информацию и из других датчиков – скорости движения и оборотов коленчатого вала.

Исполнительный механизм

Исполнительный механизм создает усилие, тем самым обеспечивая облегчение управления авто. Состоит он из электродвигателя и силовой передачи. Что касается мотора, то в конструкции ЭУР применяется асинхронный либо синхронный эл. двигатель бесконтактного типа, что обеспечивает высокую надежность узлу.

В ЭУР используется несколько типов силовых передач (в зависимости от типа) – червячные, шестеренчатые или же шарико-винтовые. Нередко силовые передачи исполнительного механизма называют сервоприводом.

Блок управления

Блок управления «заведует» работой исполнительного механизма. Именно он подает электрический ток (строго определенных параметров) на электродвигатель, обеспечивая включение его в работу. Подавая импульсы на исполнительный механизм, блок управления ориентируется на показания датчиков, используемых в конструкции ЭУР.

Датчики

Этих датчиков – несколько, каждый собирает определенную информацию и передает ее на блок управления. Основным среди них является датчик крутящего момента (его ещё называют датчик усилия), определяющего, какое усилие на руль приложил водитель. Также в конструкции используется датчик угла поворота руля. Опционально ЭУР также может использовать информацию о скорости движения авто и оборотах силовой установки.

Датчик крутящего момента на рулевом колесе

Измерение усилия на руле осуществляется благодаря торсиону, устанавливаемому в вал рулевой колонки. Вал в свою очередь состоит из двух: входного и выходного, соединёнными между собой торсионом. При прикладывании усилия он скручивается (чем больше сил приложить, тем сильнее угол скручивания) и валы смещаются относительно друг друга.

Этот угол и «улавливает» датчик, после чего передает полученную информацию на блок управления. На основе этих данных блок вычисляет какой импульс необходимо подать на исполнительный механизм. От этого датчика напрямую зависит, какое усилие будет компенсировать усилитель.

Стоит отметить, что сам торсион жестко связан с валами рулевой колонки и скручиваться он может только на определенный угол, поэтому даже при отказе ЭУР управление авто сохраняется.

Датчик угла поворота определяет в какую сторону водитель начал вращать руль, и благодаря информации от него блок управления устанавливает полярность тока, подаваемого на электродвигатель. Нередко датчики угла поворота и крутящего момента объединены в одну конструкцию. Располагаются они оба на рулевой колонке.

Пример устройства ЭУР с датчиком крутящего момента

Стоит отметить, что также есть и датчик обратной связи, установленный на электродвигателе, благодаря которому блок управления контролирует работу исполнительного механизма.

Задействование для работы ЭУР других датчиков – скорости движения и параметров работы мотора, дает возможность подстроить усилитель под конкретные условия движения.

Зная конструкцию, можно понять принцип работы электроусилителя руля. Имеющиеся в конструкции датчики постоянно следят за положением рулевой колонки. В случае поворота они регистрируют изменения и передают информацию на блок управления. Тот в свою очередь высчитывает параметры электрического тока и подает их на электродвигатель. При включении в работу посредством сервопривода эл. мотор создает усилие на рулевом механизме. В общем, все достаточно просто. Но здесь стоит упомянуть, что под разные условия существуют свои режимы работы ЭУР, но о них ниже.

Виды и их особенности

Как отмечено, в устройстве ЭУР применяются одни и те же составные элементы, но с разной компоновкой. Все применяемые электрические усилители рулевого управления можно разделить на:

• Встроенные в рулевую колонку;
• Монтируемые на рулевой механизм;

Особенность первого типа заключается в том, что все составные части объединены в единую конструкцию, устанавливаемую на рулевой колонке. В таком механизме используется червячная силовая передача, воздействующая на вал рулевой колонки (червяк соединен с ротором электродвигателя, а шестерня, с которой он находится в зацеплении – на валу колонки, после торсиона). Такой тип ЭУР является самым дешевым и его можно встретить на автомобилях бюджетного сегмента.

ЭУР встроенный в рулевую колонку

Что касается усилителей, устанавливаемых на рулевой механизм, то у этих типов конструкция раздельная – датчики установлены на колонке, блок управления располагается где-то в салоне, а двигатель с редуктором расположен на рулевом механизме.

Причем существует несколько типов ЭУР с такой компоновкой:

• С червячным редуктором;
• Двухвальный;
• Шарико-винтовой;

С червячным редуктором

Если рассмотреть общую концепцию ЭУР, установленного на рулевой колонке, и раздельного усилителя с червячным редуктором, то разница между ними сводится лишь к тому, что у второго варианта исполнительное устройство располагается возле рулевого механизма, хотя в нем все также используется червяк с шестерней (установленной на валу рулевой колонки).

Червячный редуктор ЭУР

Двухвальный ЭУР

Двухвальный тип ЭУР с момента появления являлся достаточно популярным, но сейчас он используется значительно реже. Конструктивное исполнение этого типа усилителя очень интересно: сочленение «колонка-рулевой механизм» здесь осталось без изменений (так же, как и на авто без усилителя).

Двухвальный ЭУР от компании ZF

То есть, на конце вала колонки установлена шестерня, которая имеет постоянное зацепление с рейкой. Но в рулевой механизм с другой стороны корпуса монтируется исполнительный механизм, состоящий из электродвигателя, на валу которого тоже установлена шестерня, тоже взаимодействующая с рейкой. Для этого на рейку приходится наносить дополнительный зубчатый сектор.

Схема работы двухвального ЭУР

Работает такой механизм очень просто: водитель, как и на авто без усилителя, посредством шестерни перемещает рейку. В то же время блок управления включает в работу электродвигатель, который благодаря зубчатому зацеплению помогает ее перемещать.

Шарико-винтовой усилитель

Последний тип – шарико-винтовой. В этом ЭУР усилие также передается на рулевую рейку, а не валы колонки. Но делается это при помощи шарико-винтовой гайки. Для передачи усилия используются шарики, движущиеся по винтовой канавке, проделанной на рейке.

Шарико-винтовой ЭУР с ременной передачей

Принцип работы электроусилителя руля этого типа сводится к тому, что усилие, создаваемое электродвигателем, передается на гайку, установленную на рейку (посредством ременной передачи) или же напрямую, когда электромотор встроен в рулевую рейку. В результате гайка начинает вращаться, при этом она из-за конструкции корпуса не может смещаться в продольном направлении. Поэтому вращение гайки приводит к перемещению самой рейки, тем самым и создается дополнительное усилие на рулевом механизме.

ЭУР с шарико-винтовой передачей и встроенным электромотором

В каждом из указанных типов есть определенные достоинства и недостатки, которые сказываются на их распространенности на авто. К примеру, устройство, монтируемое на рулевую колонку отличается дешевизной, но при этом информативность работы у него невысокая. Что касается шарико-винтового ЭУР, то он считается лучшим по информативности, но очень сложный в обслуживании и дорогостоящий.

Режимы работы

Теперь по поводу режимов работы. Дело в том, что при разных условиях движения необходимо создание конкретного усилия. Также некоторые из режимов направлены на повышение комфортабельности.

Основными из режимов работы ЭУР можно отметить:

• Парковка;
• Движение на высокой скорости;
• Подруливание;
• Возврат колес в среднее положение.

Парковка автомобиля отличается надобностью поворота колес на большие углы, при этом с минимальной скоростью движения, а то и вовсе стоя на месте. Поэтому усилие на руле при парковке – значительное. Чтобы компенсировать ЭУР начинает работать в условиях создания максимального усилия.

А вот при движении на высокой скорости для обеспечения хорошей информативности, чтобы водитель не потерял чувства дороги, при маневрах ЭУР практически не задействуется или же создает малые усилия.

Интересным является режим подруливания. Условия движения авто могут быть самыми разными – дорога со скосом в одну сторону, воздействие сторонних факторов (боковой ветер, разное давление в колесах). Все они приводят к тому, что авто «уводит» в какую-либо из сторон. Режим же подруливания обеспечивает прямолинейное движение авто, причем делает ЭУР это без какого-либо участия со стороны водителя.

Существует и режим возврата колес в среднее положение, когда снижается усилие на рулевом колесе. Это происходит при завершении поворота, когда водитель «отпускает руль», блок управления по средствам датчиков рассчитывает необходимый момент и возвращает колеса в среднее положение за счет электроусилителя.

Описанные режимы работы в ЭУР включаются автоматически (благодаря информации от дополнительных датчиков). Но этот усилитель также позволяет водителю устанавливать свои определенные режимы – «Спорт», «Норма», «Комфорт».

Разница между режимами сводится к изменению реакции ЭУР на условия движения. К примеру, в режиме «Спорт» обеспечивается большая информативность (руль более «тяжелый»), а при «Комфорте» создает больше усилия, обеспечивая удобство управления авто. «Норма» же является средним положением, при котором, на малых скоростях ЭУР работает по максимуму, а на высоких – создает минимальное усилие.

Достоинства и недостатки

Как и в любом устройстве, у электроусилителя руля есть свои положительные и отрицательные стороны. К достоинствам ЭУР относятся:

• Повышение экономичности авто. ЭУР «не забирает» мощность силовой установки, а также включается в работу только при поворотах руля;
• Простота конструкции и меньшая металлоемкость;
• Компактность;
• Нет надобности в техническом обслуживании;
• Бесшумность;
• Возможность установки режима работы.

Благодаря этим преимуществам ЭУР и получил широкое распространение. Но и негативные стороны у усилителя руля этого типа тоже существенны. Из основных недостатков у него отмечается:

• Меньшая информативность (по сравнению с ГУР);
• Возможность сбоев в работе электронной части, что приводит к некорректной работе;
• Все составные части практически не ремонтопригодны, а стоимость ремонта тех узлов, которые все же ему поддаются – очень высокая;
• Невысокая мощность исполнительного механизма, из-за чего нет возможности применять ЭУР на ряде авто (внедорожниках, микроавтобусах, грузовиках);
• Вероятность отключения ЭУР при перегреве электродвигателя (случается при движении в тяжелых условиях, когда усилитель работает непрерывно).

В общем, электроусилитель руля является достойным конкурентом ГУР, и используется он все чаще, хотя вряд ли когда-то сможет полностью его заменить.
