Вальцовка стальной тормозной трубки. Как развальцевать тормозную трубку своими руками? Пошаговая опись процесса. Набор ручных инструментов для обработки трубок

Эта технологическая операция, суть которой состоит в изменении формы одного или двух концов трубы, применяется при соединении отдельных деталей в процессе их соединения. Развальцовка медных трубок своими руками может производиться при монтаже трубопроводных сетей, при сборке и ремонте различных видов теплообменников и т.д.

Особенностью таких соединений является применение трубок небольших размеров. В этих случаях в месте стыка может получиться уменьшение проходного размера до критичных величин.

Поэтому при выполнении этой операции производится раздача одной трубы с установкой внутрь нее стыкуемой детали без потери проходного размера.

Основными видами соединений, при которых используется данная технологическая операция, являются – муфтовая стыковка и пайка .

Технология и особенности процесса развальцовки

Стыковка деталей трубопровода – наиболее ответственный момент при монтаже. Основной особенностью процесса является придание концу детали размера, соответствующего наружному размеру трубы.

Если сопряжение выполняется с использованием фитингов, развальцовкой увеличивается поверхность контакта двух деталей, а природная пластичность материала обеспечивает плотный контакт без зазоров. Кроме того, образующаяся фаска под углом 45 градусов увеличивает поверхность контакта.

Производится раздача конца трубы. При этом внутренний диаметр обрабатываемого конца должен быть на 0,12-0,2 миллиметра больше наружного размера трубки.

Такой зазор обеспечивает нанесение на ее поверхность слоя припоя. После этого тонкий конец вводится в отверстие, и стык прогревается паяльной лампой, газовой горелкой или любым другим доступным способом.

Этапы развальцовки медных трубок – пошаговое описание процесса + видео уроки

Для подготовки медной трубы к соединению понадобится специализированный инструмент, который называется развальцовкой, вальцовка, развальцовщик (более подробно про инструменты, их виды и советы по выбору, мы рассмотрим ниже). Сущность процесса заключается в приложении к концу механической нагрузки с целью придания ему определенной формы.

Как правило, это конус. При этом металл подвергается определенному удлинению за счет уменьшения толщины стенок трубы. При правильном выполнении операции не изменяется соосность элементов детали.

Для создания стыка с использованием фитинга, размер конуса должен составлять порядка 74 градусов в соответствии с требованиями ГОСТ 13954-74 . При использовании оборудования или приспособлений промышленного происхождения и соблюдении всех требований техпроцесса, результат должен соответствовать приведенной схеме.

На что обратить внимание при подборе трубок;

  1. Не допускается разностенность (неодинаковая толщина стенок в поперечном сечении). В процессе деформации в зоне тонкой стенки растяжение выше, чем в противоположном направлении, где она может отсутствовать вовсе. При этом нарушается соосность внутреннего канала и возникает риск разрыва стенки или образования трещин в ней.
  2. Для развальцовки нужно использовать отожженные медные трубы. В процессе отжига изменяется кристаллическая структура материала, и он становится более пластичным.
  3. Для соединения медных трубок используются изделия с толщиной стенки не менее 0,8 миллиметра.
  4. На торцах, подвергаемых развальцовке, не должно быть механических повреждений, они должны быть строго перпендикулярны продольной оси. Для обеспечения этого параметра следует торцевать конец трубы с использование специального инструмента – трубореза.
  5. Для развальцовки используются насадки различных размеров, соответствующих стандартным требованиям, как для резьбовых соединений, так и под пайку. Если приобретается оснастка, произведенная в азиатских странах, необходимо проверять ее на соответствие нашим стандартам, в противном случае нестыковка неизбежна.

Нужно также обращать внимание на состояние инструмента для развальцовки медных трубок. Раздача производится пуансоном. Перед началом работы его нужно тщательно очистить от пыли и загрязнений.

Смотреть видео

Если этого не сделать, твердые частицы могут нанести поверхности медной трубы повреждения, которые в дальнейшем преобразовываются в трещины. Кроме того, неровности становятся причиной образования протечек.

Работа производится с использованием специального приспособления для развальцовки трубок из меди, которое оснащается удерживающим устройством, калиброванным под каждый стандартный размер сменными губками. Рабочий орган – пуансон – также может быть сменным по такому же принципу.

Перемещение пуансона производится вручную винтом. Контроль процесса развальцовки медной трубки производится визуально.

При использовании для этой цели механизированных приводных расширителей, развальцовка осуществляется вращающимся держателем с раскатывающим роликом. Процесс производится введением шпинделя в отверстие трубки.

Смотреть видео

При этом происходит раскатывание стенки детали с увеличением диаметра. Примечательно, что в процессе развальцовки значительно улучшается качество внутренней поверхности на обрабатываемом участке. Кроме того, происходит выравнивание толщины стенок при наличии разностенности.

Более толстые участки раскатываются в большей степени, тонкие – меньше. В результате такой прокатки улучшаются механические свойства материала, что способствует надежности и прочности стыка.

Для домашнего хозяйства практичны наборы для развальцовки медных трубок, включающие в себя удерживающее устройство и комплект оснастки для различных их размеров.

В конечном итоге этапы развальцовки можно представить следующим образом:

  1. Зачистить конец медной трубки, предназначенный для обработки.
  2. Надеть на деталь специальную муфту.
  3. Закрепить трубку в зажимном устройстве.
  4. Установить пуансон нужного размера.
  5. Вращая ворот довести рабочий винт до упора.
  6. Извлечь деталь из приспособления, проконтролировать качество выполненной операции.

Смотреть видео

Инструменты и приспособления для развальцовки трубок из меди

Для исполнения работ такого рода можно использовать различные приспособления, включая самодельные. Хорошим способом является использование для этой цели шарика от старого подшипника.

Подобрать нужный размер не составляет труда и можно использовать несколько предметов последовательно для получения нужного размера. Но это при необходимости выполнить разовую работу.

Если в доме эксплуатируется медный трубопровод, то, как минимум, разовый набор для развальцовки медных трубок должен быть под рукой.

Набор ручных инструментов для обработки трубок

Важной составляющей комплекта для развальцовки является труборез. При его использовании для обрезки конца или разделки труб обеспечивается строго перпендикулярный рез.

А это одно из решающих условия качественного выполнения развальцовки. Вместе с тем, применение вращающегося резака обеспечивает высокое качество отрезки без убоин и заусенцев.

Развальцовщик медных труб Jonnesway AN040043 48573

Набор ручного инструмента этого вида предназначен для применения в автомастерских и при выполнении срочного ремонта в пути следования. Поэтому в комплекте имеется оснастка для обработки труб, применяемых в таких местах:

  • системы кондиционирования воздуха и вентиляции;
  • тормозные системы, в которых массово применяются медные трубки.

Все наборы оснащены труборезами, позволяющими выполнять качественное торцевание концов труб. Режущие вставки выполняются из высоко углеродистой стали с упрочняющим напылением.

Срок гарантии на комплект пожизненный.

Развальцовщик медных труб Мастак 102 12016с

Это набор профессионального инструмента для работы с трубками из меди, алюминия и низкоуглеродистой стали при выполнении подготовки под пайку. Конструкция оснастки позволяет использовать набор для работы, как с метрическими размерами труб, так и с дюймовыми.

Область применения – мастерские станций техобслуживания и промышленное производство. При изготовлении использованы инструментальные стали, покрытие оксидированием, пластики. Набор помещается в кейс, общий вес 900 грамм.

Дюймовый развальцовщик медных трубок Refco

Это профессиональный набор производства Швейцарии, которым выполняется формирование конца трубы под углом 45 градусов.

Можно использовать для ремонтных и монтажных работ на автомобилях. Комплектуется дисковым труборезом. Выпускается в кейсе.

Механические развальцовщики

Не всегда для выполнения развальцовки нужно ломиться в магазин инструмента или на строительный рынок.

Если нужно выполнить разовую работу небольшого объема, можно воспользоваться имеющимися под руками ресурсами. Просто решается вопрос, если имеется доступ к токарной обработке – можно сделать шаблон.

Шаблон представляет собой стержень нужного диаметра с хорошо отполированной поверхностью.

Материалом для изготовления такого инструмента может послужить обыкновенная стальная строительная арматура. Марка стали предпочтительна 35ГС.

В ней присутствует достаточно много углерода, придающего прочность изделию, а присутствующий марганец повышает износостойкость поверхности. Такое приспособление можно использовать многократно.

Развальцовщик с электроприводом

Этот инструмент работает по совершенно другому принципу. По сути, производится раскатка металла стенки трубы, в результате чего увеличивается диаметр изделия при одновременном увеличении внутреннего диаметра.

Именно внутреннего, поскольку деталь прокатывается изнутри. Поскольку прокатывание производится в несколько приемов, деформация производится постепенно, не перегружая металл высокими нагрузками.

Многократная прокатка улучшает качество внутренней поверхности, что позволяет получить более прочное соединение при пайке.

Нужно сразу заметить, что наличие в доме инструмента для развальцовки трубок значительно расширяет возможности безаварийного функционирования, особенно если это касается частного загородного дома.

Медные трубки малого диаметра используются в подводках газа от баллонов к плитам. Естественно, образование утечки, кардинально нарушает ритм жизни дома.

Смотреть видео – Изготовление развальцовочного пуансона

Долговечные и надежные системы отопления из медных труб также могут, в конце концов, выйти из строя и потребовать немедленного вмешательства для восстановления работоспособности. Особенно если неполадки возникают в отопительный период.

Поэтому в жилом доме обычно устраивается резервная система отопления, которую можно быстро задействовать в аварийной ситуации.

Но стоит такой инструмент не дешево, а понадобиться может только в следующей жизни. Разумеется, для человека, устроившего в своем доме медную систему отопления или водопровода, такой расход не критичен. Но по природе своей ему не приемлемы избыточные расходы.

Смотреть видео

Но если вы все же решили приобрести инструмент для развальцовки медных трубок, выбор можно остановить на минимальной комплектации, ведь для устранения практически любой неисправности достаточно иметь возможность выполнить обрезку конца и развальцевать его в нужной форме.

Приобретая инструмент, нужно обратить внимание, чтобы он соответствовал примененному виду труб – метрических или дюймовых. Набор оснастки должен учитывать примененные в трубопроводной системе размеры, благо они стандартизованы и подобрать нужные можно без проблем.

Избежать лишних трат можно и другим путем. В настоящее время уже развита система аренды инструмента и оборудования с посуточной оплатой. Она придумана именно для таких случаев и позволяет воспользоваться инструментом, взятым напрокат на короткое время.

Но лучше всего воспользоваться приглашением специалиста аварийной службы, который устранит повреждение квалифицированно и быстро.

Записи

В арсенале автовладельца, который привык самостоятельно заниматься ремонтом своего автомобиля, помимо стандартного набора инструментов, включающего в себя различные отвертки, гаечные ключи, монтировки, домкрат и т.д., должны быть и некоторые специальные приспособления, позволяющие максимально эффективно выполнять те или иные ремонтные работы. В данной статье хотелось бы обсудить вопрос развальцовки труб, а точнее, уделить внимание приспособлению, с помощью которого и проводится указанный процесс, тем более что многие автолюбители считают его весьма полезным инструментом.

1. Что такое развальцовка трубок?

Развальцовка трубок является технологическим процессом (операцией), суть которого заключается в деформировании определенного участка детали с целью увеличения его диаметра (если диаметр уменьшается, то процесс носит название «завальцовки»). Указанную процедуру проводят с целью получения герметичного и прочного соединения двух труб, или же трубной решетки – коллектора. В автомобильном мире, понятие «развальцовки» обычно связывают с тормозными трубками, которые приходится ремонтировать вследствие сильного износа или наличия течи.

Весь процесс развальцовки разделяют на три основных этапа: первый предусматривает выбор зазора между трубой и трубной решеткой; на втором проводится операция по совместному деформированию трубы и трубной решетки; а третий (заключительный) – отвечает за снятие нагрузки с внутренней поверхности трубы.

В ходе проведения этапа совместного деформирования металл трубы преимущественно переходит в зону пластического деформирования, а металл трубной решетки – в зону упругих деформаций. Чтобы обеспечить такой результат, следует соблюдать правило, которое гласит, что твердость материала решетки должна превышать твердость материала, из которого изготовлена труба, благодаря чему, после завершения процесса развальцовки, трубная решетка сможет «обхватить» трубу.

В итоге получается прессовое соединение, герметичность и прочность которого обеспечивается посредством контактного давления, которое образовывается между наружной поверхностью трубы и поверхностью отверстия решетки (или второй трубы). В отдельных случаях, при соединении труб с трубными решетками, вместе с развальцовкой используют сварку, называя такие соединения комбинированными.

В повседневной жизни развальцовка используется, когда необходимо закрепить трубы в котлах, маслоохладителях, конденсаторах, парогенераторах и некоторых других видах теплообменных устройств. Для полноценной реализации процедуры развальцовки, помимо самого станка, с помощью которого выполняют работу, нужно также иметь электрический, пневматический или гидравлический привод с возможностью контроля . Наличие такого привода позволит обеспечить должное качество соединений.

2. Принцип действия приспособления для развальцовки трубок

На сегодняшний день промышленность выпускает большое количество самых разнообразных труб и небольших трубочек, применяемых для работы различных устройств и механизмов. Детали, в основе которых находится полый круглый профиль постоянного сечения, изготавливают из чугуна, железа, нержавеющей стали и цветных металлов, пластмассы, металлопластика, резины и других материалов.

Кроме того, разные изделия применяются в разных бытовых и промышленных условиях. К примеру, для отопления или водопровода, для канализации или прохода отработанных газов, для скважин или прохода технических жидкостей. Диаметр выпускаемых труб может варьироваться от нескольких миллиметров до нескольких метров, а для их обработки применяют большое количество различного оборудования и инструментария : начиная от развальцовщиков и заканчивая гибочными устройствами и станками для обработки кромок деталей.

Приспособление (инструмент) для развальцовки трубок (не важно, медные они, тормозные или любые другие), дает возможность достаточно быстро создать требуемый профиль, имеющий форму колокольчика. Как правило, в начале процесса развальцовки трубка отрезается труборезом, после чего на нее одевается гайка-фиксатор и с помощью развальцовщика, путем вращения винта, конус создает на трубке аналогичный профиль.

Другими словами, расширение поперечного сечения путем увеличения диаметра трубки дает возможность создать на ее конце небольшой раструб. Именно он является первоочередным условием, которое обеспечивает реализацию бесфитинговых соединений разных элементов. Получив требуемое расширение, можно вставить в раструб трубку меньшего диаметра и надежно зафиксировать ее в месте соединения.

Наверное, стоит упомянуть и о принципе действия инструмента для завальцовки, ведь нередко требуется уменьшить диаметр трубы путем сужения поперечного сечения, чтоб она могла легко входить в раструб. Профессиональным приспособлением, позволяющим качественно выполнить завальцовку труб, являются специальные клещи , а для того чтобы обработка требовала меньших физических усилий, необходимо выбирать модели с длинной рукояткой.

В основном, указанный инструментарий предназначается для работы с медными изделиями. Хоть медь и недешевый материал, но в некоторых случаях имеет существенные преимущества перед остальными.

3. Выбор приспособления для развальцовки трубок

Ввиду огромного разнообразия всевозможных инструментов и материалов, выбрать подходящее приспособление для развальцовки трубок бывает очень непросто. В первую очередь, при подборе следует обладать достаточной информацией о параметрах и характеристиках систем, для которых они будут использоваться , а сам инструмент можно применять как для создания точных бортиков на латунных, медных, стальных и алюминиевых трубах, так и для их расширения или вытяжки.

Развальцовщики медных трубок, выпускаются не только известными компаниями, специализирующимися на инструментарии разного рода, но и малоизвестными производителями, которые на рынке не так давно. Можно подобрать простые модели, состоящие из пары оцинкованных пластин и болта, оборудованного на конце конусом, а можно приобрести и целый профессиональный набор, в состав которого входит несколько десятков отдельных элементов, выполненных из хромованадиевого сплава.

Такие комплекты, помимо удобной упаковки, представленной в виде кейса с ложементом под каждый отдельный элемент самого приспособления для развальцовки тормозных трубок, могут дополняться еще и труборезом для обработки фаски, парой зажимных планок с различными отверстиями (зачастую, имеют выбитое значение размера) и развальцовочными насадками. В зависимости от выбранной модели, развальцовщики труб могут создавать как стандартный конус (под углом 450), так и некоторые другие его типы, например, конус с двойным уплотнением.

Перед покупкой развальцовывающего инструмента, Вам необходимо иметь следующую информацию:

- значение диаметра трубы (трубки);

Данные о глубине развальцовки;

Наличие сварочных швов;

Характеристики материала, из которого изготовлена деталь.

Стандартный инструмент для развальцовки обеспечивает изготовление обычных простых бортиков на 45°, в трубках с толщиной стенки в 1 миллиметр. Малый вес и небольшие размеры дают возможность использовать это приспособление в развальцовке соединений транспортного средства и охладительных систем.

Выполнение процедуры с использованием инструмента, обладающего трещоточным механизмом, требует от мастера минимальных физических усилий, а на выходе получаются гладкие и ровные раструбы. Развальцовывающий конус, изготовленный из закаленной стали, устанавливается в игольчатых подшипниках эксцентрично и вращается до достижения равномерной пластичной деформации металла. Это обеспечивает полностью однородное состояние раструбных стенок, безо всякого наволакивания.

Развальцовка и вальцовка труб с помощью компактного развальцовщика (так называют соответствующее приспособление), дает возможность получить специальную резьбу, не повредив при этом материал, а зажимные губы, благодаря множественному захвату, позволяют быстро и надежно зафиксировать инструмент, не позволяя изделию проскальзывать. Если дополнительно нанести на матрицу метрическую и дюймовую разметку, то это значительно облегчит работу с трубами разных производителей. Особая форма насадки отдельного инструмента позволяет применять развальцовщик и в работе с длинными трубопроводами, и с трубами, толщина стенок которых составляет менее одного миллиметра.

Развальцовка тормозных трубок - это процесс, осуществление которого может в любой момент понадобиться тому, кто имеет личный автомобиль. Безусловно, выполнение этой и любой другой процедуры, сопряжённой с технологическим сервисом и ремонтом транспортного средства, всегда можно поручить грамотным профессионалам СТО, однако многочисленные водители идут иным путём и стремятся сделать все собственными руками. Любой владелец вправе решать, кому доверять техническое обслуживание своего автотранспортного средства, при этом многие из проблем полностью можно урегулировать самостоятельно.

Предназначение тормозных трубок

Чтобы иметь понятную картину, для чего нужны и какую функцию выполняют тормозные трубки , не нужно их расценивать как самостоятельный компонент, следует познакомиться со всей системой автомобиля. Система автомобильного торможения функционирует таким образом: при необходимости уменьшения скорости либо при внезапном торможении шофёр выкручивает соответствующей рычаг, и поршень, пребывающий в основном цилиндре под большим нажимом, начинает отгонять жидкость по особым путям.

Само же торможение либо абсолютная остановка автомобиля совершается в момент переустройства усилий давления жидкости на цилиндры колёс в противодействие тормозных колодок. Так вот, пути, по которым поршень прогоняет жидкость к колёсам, состоят из трубок и шлангов. Вывод из режима работы детали приводит к неисправности целой системы торможения, и ваш автомобиль оказываться непригодным для эксплуатации.

Неисправности трубок

При плохой передаче жидкости по трубкам торможение авто совершается с запозданием, и тормозной путь возрастает практически в два раза. Кроме того, в работе системы, наиболее часто при нажатии педали тормоза, возникают посторонние звуки и некоторые импульсные перемещения.

Причиной повреждения трубок является потеря жидкости в тормозной системе. Эта потеря повергнет к перегреванию тормозных барабанов и к неровному изнашиванию колодок. Ещё одним показателем может быть необычное поведение авто в период нажатия на рычаг, а именно: автомобиль немного отходит в сторону. Конечно, это не прямая причина, однако, как заявляют профессионалы, она может указывать на поломку трубок.

Каждый автомобилист должен немного ориентироваться в конструкции собственной машины, чтобы уметь в случае ремонтных работ ликвидировать поломку собственными руками, если есть такая возможность. В особенности это относится к автотормозной системе. Зачастую при ее неисправностях необходима развальцовка труб, по которым жидкость переходит, при нажатии на рычаг, от цилиндра к колодкам.

Определить поломку самостоятельно можно в следующих ситуациях:

Очевидным признаком того, что трубки износились и пора делать развальцовку, будет повышение тормозного пути.

Отмеченные проблемы наносят весьма высокий ущерб не только отдельным составляющим, но и целой системе. В случае если собственник желает защитить автомобиль от проблем, ему необходимо помнить, что следует хотя бы раз в год проходить тестирование автотормозной системы.

Развальцовка труб - это не особо приятная работа, однако и не очень сложная. Наиболее важное, что развальцевать можно своими руками. Для высококачественного исполнения этой работы необходимо купить специальное приспособление, именуемое «развальцовщиком».

Такой комплект для развальцовки трубок имеет приемлемую цену, и в нем можно увидеть:

  • труборез;
  • штуцер;
  • клещи;
  • штампы.

Можно купить набор в любом автомобильном магазине, его стоимость - копейки по сравнению со стоимостью работы на станции технического обслуживания.

При приобретении прибора для развальцовки необходимо концентрировать внимание на изготовителе и стоимости. Наиболее дешёвые комплекты лучше не приобретать, так как их качество не способствует продолжительной эксплуатации. Этот метод ремонтных работ обойдётся дешевле, чем в автомастерской.

Виновником внепланового износа патрубков считаются коммунальные службы. Разные химические реагенты и соли, щедро рассыпаемые для борьбы, к примеру, с гололёдом, в несколько раз стимулируют ржавление сплава и сокращают отпущенную производителем продолжительность работы многочисленных элементов. И ещё один фактор, заставляющий часто заниматься тормозной системой, - печально прославленные отечественные дороги. При нагрузке трубки деформируются и лопаются. Все совместно приводит к тому, что составляющие выходят быстро из строя.

Самостоятельная развальцовка

Более дешёвым способом является производство самодельного аппарата, а не приобретение набора для развальцовки тормозных трубок. При стремлении и минимальном умении работать руками ничего трудного в этом нет. Для начала следует сделать основание (станину) для крепления частей. Можно составить её из двух металлических уголков. Порезать уголки необходимой длины шлифующей машинкой, высверлить в них 2 отверстия для крепления болтами. Это совершается за 15 минут.

Собрав станину, необходимо сделать отверстия под трубку и убрать фаски на сверлильном станке или дрелью. Наиболее сложным является производство пуансонов (оправок). Можно заказать их токарю.

Если вы решите приобрести набор для развальцовки патрубков, не стоит брать самые дешёвые имеющиеся на рынке альтернативы. Да, можно брать приспособления рублей за 800, однако они наверняка будут одноразовыми частями. Определено, что более или менее высококачественный набор для развальцовки трубок не может стоить дешевле 2000 рублей, а то и дороже.

Зачастую тело трубки остаётся целое, но структура ее головки разрушается. Могут быть и прочие виды поломок:

  • коксование резьбы в результате попадания на неё жидкости;
  • загрязнение соединений и т. д.

В подобных ситуациях, в случае если позволяет протяжённость, можно попросту отрезать специальным инструментом дефектную часть. Можно сменить трубку целиком, если реализовать следующий ремонт.

Порядок работ

Выяснив, как самостоятельно развальцевать патрубки, обеспечьте себя минимальным количеством аналогичных работ на будущее. Для этого установите на специальное место медную трубку. Уверяем, что вспоминать о развальцовке вам нужно будет гораздо реже. Даже при весьма активной эксплуатации машины ранее чем через 3 года она вам не потребуется.

Плюсы и минусы самостоятельной развальцовки

К плюсам самостоятельной развальцовки можно причислить то , что не нужно платить кому-то за работу.

Из минусов нужно отметить то, что ваш механизм может понадобиться всего раз. Исключение, если вы приобретаете подержанные авто с огромным пробегом, которые находились в плохих, негативных обстоятельствах либо были в авариях, и достаточно часто их меняете.

Делать ремонт по инструкции самому либо поручить профессионалам, приходится решать персонально, однако следить за состоянием всей тормозной системы и патрубками необходимо постоянно.

Итак, подводя итог, можно отметить, что работа по развальцовке патрубков не очень трудоёмкая и сложная. Нужно понимать, что большую часть ремонтных работ стального друга можно с лёгкостью выполнять и самостоятельно. А это весьма существенно, ведь, устраняя неисправность своими руками, можно не только сэкономить денежные средства, но и осуществить работу лучше любого автослесаря. Главное - соблюдать инструкции.

Ремонт системы тормозов зачастую не только сводится к замене тормозных колодок или замене-прокачке тормозной жидкости в обоих контурах. Более сложным, требующим аккуратности и определенной квалификации при монтаже, является ремонт тормозных трубок. Зачастую такое случается при сквозной коррозии или разрушении трубы вследствие аварии или ремонта тормозного суппорта.

Ремонт тормозных трубок своими руками и успешное подсоединение тормозного трубопровода к распределительному штуцеру, тройникам, главному тормозному цилиндру и тормозным суппортам, требует качественной обработки торца трубки и формирования фланцевой закраины, или так называемой «воронки». Получают ее с помощью процедуры развальцовки тормозных трубок.

Различают несколько основных вариантов воронки.

  1. Евростандартный грибок (по центру). По форме напоминает шину колеса, широко применяется в большинстве авто, выпускаемых на заводах Евразийского континента. Получается самый прочный вариант соединения из приведенных, но считается одноразовым. При умелой постановке можно использовать до трех раз.
  2. Обычная простая воронка, полученная отгибом стенок торцевой части трубки специальным инструментом для развальцовки тормозных трубок.
  3. Воронка, полученная двойным сложением закраины трубки или простой воронки. Считается стандартом в американских авто. Получают такой тип развальцовки тормозной трубки из грибка, осаживая верхнюю его часть с помощью конусной оправки.

Время использования простой воронки давно ушло, в первую очередь, изменился металл, из которого изготавливались трубы на старых авто. Вместо мягкой и пластичной катаной меди чаще применяется прочная и твердая стальная труба. Если раньше водитель мог развальцевать торец с помощью плоскогубцев, воротка и пары ударов молотком, то сейчас выполнить развальцовку стальных тормозных трубок без приспособления невозможно.

К сведению! Высокое качество соединения развальцованной медной трубки в простую воронку обеспечивалось только благодаря пластичности металла и низкому давлению гидравлической жидкости в контуре. Не пытайтесь подключить стальную трубу с помощью простой воронки. Даже если завернуть штуцер большим усилием, соединение не удержит всепроникающую тормозную жидкость.


Как выполнить развальцовку тормозных трубок своими руками

Главным условием успешной развальцовки торца трубы всегда было и будет применение качественного, а лучше профессионального, инструмента. Для наших авто, Европа-Азия, покупайте наборы для развальцовки в метрическом исполнении. Американцы выглядят более чем достойно, сверкают хромовым покрытием, но могут подсунуть дюймовую систему. Старый советский стандарт на медную тормозную трубу - 8 мм, более свежие советские и российские варианты использовали стальную в 6 мм.

В плане выбора наиболее доступным можно назвать набор для развальцовки тормозных трубок Force 656B, 906T2, можно использовать более изящные наборы JonnesWay, или распространенные Biltema или Licota.

В набор инструментов для развальцовки входит:

  • винтовой вальцовочный пресс и струбцина, с помощью которой выполняется стяжка планок тисков и деформация металла тормозной трубки;

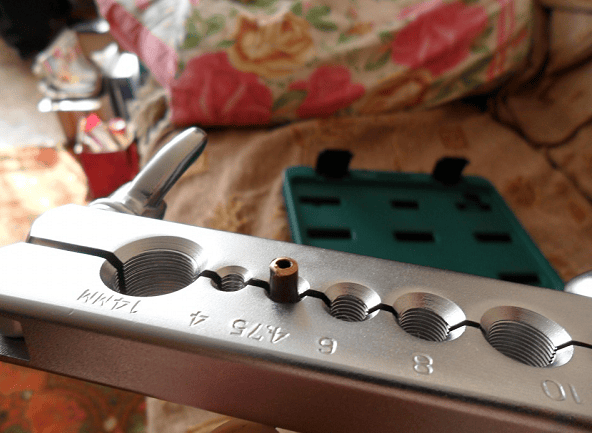

  • двух разъемных планок-тисков, имеющих шесть - семь отверстий с конусами, в которые зажимаются трубки для развальцовки;
  • отрезное приспособление, позволяющее отрезать торец в строго перпендикулярном направлении;
  • набор оправок и конусов различного диаметра для формирования грибков.

При выборе набора для развальцовки обратите внимание на следующие моменты. Первое, винтовые пары винт-гайка пресса и струбцины должны быть черного матового цвета. Это говорит о термообработке и закалке винтовой поверхности. В более дешевом варианте используют покрытие хромом.

Второе, точность выполнения калиброванных отверстий в планках тисков. Обычно внутренняя поверхность конусов покрывается защитной оксидной пленкой на основе фосфатов. Такое покрытие облегчает скольжение деформируемого металла по внутренней поверхности матрицы.

Третье, все калиброванные отверстия имеют числовую маркировку размеров, с указанием единиц измерения - миллиметров или дюймов, пробитых чеканом на глубину до 0,1 мм, без дополнительных хромирования или окраски. Как вариант, вся конструкция может иметь оксидированное покрытие. Нерабочие части могут окрашиваться однотонной светлой краской.

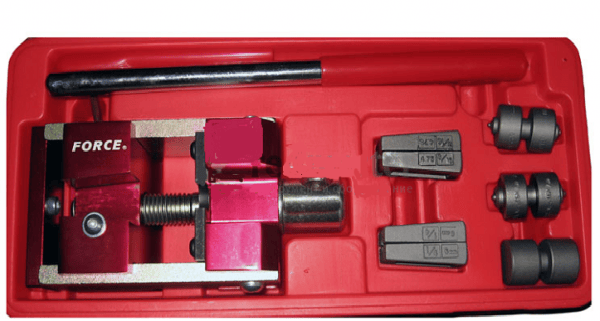

Совет! Если позволяют средства, выбирайте набор, в котором вальцовочный пресс оснащен эксцентрически посаженым рабочим конусом. В таком приспособлении для развальцовки тормозных трубок предусмотрено ограничение по размеру выполняемого фиттинга трубки, то есть конус не развернет края на больший, чем это необходимо, диаметр.

Порядок действий при развальцовке тормозных трубок грибком своими руками:

  • выбираем из набора приспособление для точной перпендикулярной обрезки торца тормозной трубки, вставив в отверстие соответствующего диаметра, поджимаем винт и оборачиваем резак пару раз до упора;
  • здесь же находится острая полукруглая пила для снятия внутренних фасок и заусениц;
  • после опиловки торца тормозной трубы напильником сажаем на трубу гайку-штуцер и закрепляем торец в тисках струбциной, соблюдая величину выпуска конца трубы над плоскостью тисков;
  • добавляем на торец трубки пару капель «тормозухи», вставляем оправку соответствующего размера и прессом осаживаем края трубки, получая грибок.

Важно! При качественной развальцовке на опрессованной поверхности металла трубки не должно быть рисок или отпечатков линии разъема тисков.


Если по условиям развальцовки необходимо получить американский вариант фиттинга, в струбцину вставляется конус, и края верхней части грибка продавливаются под конус матрицы. Иногда в конструкции струбцины встраивают трещотку, позволяющую ограничить усилие, прилагаемое к поверхности фитинга.

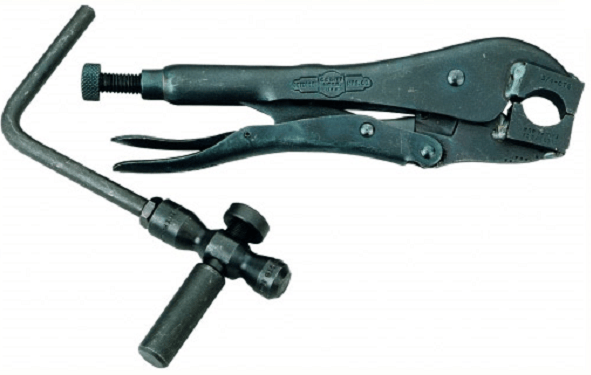

Если развальцовку необходимо выполнять быстро и в большом количестве точек, в случае медных труб используют более простой инструмент - клещи и поворотный ролик.

Пластичность и податливость меди не требует больших усилий для деформации металла, поэтому быстрее и проще развальцевать торец усилием кисти руки. Благодаря компактности приспособления щипцы могут использоваться для развальцовки тормозных труб непосредственно на автомобиле, в условиях, когда проведение работ стандартным набором затруднено.

Особенности развальцовки тормозных трубок

Стальные тормозные трубки, в отличие от медных, практически не имеют запаса пластичности, поэтому грибок и воронка могут получиться с образованием большого числа микротрещин. В этом смысле завальцованная кромка грибка остается менее чувствительной к наличию микротрещин, если, конечно, они находятся только в районе отверстия. Если трещины образовались на периферии, в самом широком месте фиттинга, такой вариант однозначно подлежит отбраковке.

Для американской двойной воронки зачастую возможно использование только медной тормозной трубки. В крайних случаях, если есть острая необходимость развальцовки стальной трубки по американскому стандарту, процедуру выполняют в два или три этапа. На первом этапе после обрезки и опиловки торца трубки его развальцовывают под грибок. Далее полученный вариант подвергают кратковременному отжигу нагревом горелкой, что позволяет снять значительную часть напряжений в металле. Третьим этапом будет развальцовка под промежуточный угол в 25-30 о, вместо положенных 45 о, и повторный отжиг. Последним выполняется окончательная развальцовка под искомый размер воронки.

Если есть возможность, перед выполнением развальцовки трубки стоит потренироваться в получении стальной американской воронки на ненужном обрезке трубы из аналогичного материала.

На видео показан процесс развальцовки тормозных трубок:

Если у вас есть собственный автомобиль, то вы просто обязаны время от времени изучать его конструкцию и механизмы, для того, что бы в будущем в случае его поломки, вы смогли самостоятельно отремонтировать его. Да и вообще, каждый автолюбитель должен разбираться в автомобилях, хотя бы в пределах своего авто, и в случае малейшего отклонения от нормальной его работы смог вовремя предотвратить выход из строя какой-либо детали или целого механизма. Для тех, кто только учиться разбираться в авто, я расскажу о том, что такое развальцовка тормозных трубок. Также каждый желающий сможет узнать, что такое тормозная трубка и как она применяется для автомобиля.

Что бы иметь ясную картину, для чего нужны и какую роль выполняют тормозные трубки, не нужно их рассматривать как отдельный элемент, необходимо ознакомиться со всей тормозной системой автомобиля. Таким образом, поняв работу системы в целом, будет ясна задача трубок. Система торможения, поверхностно, работает таким образом: при необходимости сбавить скорость или резком торможении, водитель выжимает соответственную педаль, и поршень, находящийся в главном цилиндре, под высоким давлением, начинает гнать жидкость по специальным путям.

Само же торможение или полная остановка авто происходит в момент, в момент преобразования усилий давления жидкости на цилиндры колес в сопротивление тормозных колодок. Так вот, пути, по которым поршень гонит жидкость к колесам состоят из тормозных трубок и шлангов. Выход из строя любой детали системы проводит в поломке всей системы торможения, и следовательно, ваш автомобиль становиться не пригодным для эксплуатации.

Когда требуется развальцовка?

При плохой передачи жидкости по трубкам торможение автомобиля происходит с опозданием, и тормозной путь увеличивается почти вдвое. Также в работе системы, особо заметно при нажатии педали тормоза, появляется посторонние звуки, а также некие пульсирующие движения. Движение педали, во время нажатия на нее, покажется вам немного свободным, это очень характерно при нарушении работы тормозной системы, а именно тормозных трубок и шлангов. Также, одной из причин неисправной работы трубочек, является видимая утечка жидкости и тормозной системы. Эта утечка приведет к перегреванию тормозных барабанов и к неравномерному изнашиванию тормозных колодок. Еще одним признаком может быть не привычное поведение автомобиля во время нажатия на педаль, а именно, автомобиль немного уходит в сторону. Конечно, это косвенная причина, но, как утверждают специалисты, она может указывать на неисправность трубочек.

Самым явным симптомом того, что трубки начинают или уже износились и пора заниматься развальцовкой – увеличение тормозного пути.

Важно знать, что основными проблемами, из-за которых довольно часто происходит поломка трубочек, есть:

  • разрушения структуры шестигранной головки;
  • попадание сора и грязи в места резьбовых соединений или же попадание и закоксовывание жидкости в этих местах.

Выше указанные неприятности наносят очень большой вред не только элементам, но всей системе. Если владелец хочет уберечь машину от такого рода неприятностей ему следует помнить, что необходимо хотя бы один раз в год проходить тестирование тормозной системы автомобиля. Если приравнивать элементы и саму систему к километражу, то диагностика обязательно проводиться каждые 50000 километров, а детали, в частности резиновые трубки, меняются после 125 тысяч километров, не зависимо от того каком техническом они состоянии.

Инструкция развальцовки

Далеко не у каждого водителя ремонт машины вызывает приятные чувства. Многим вообще не хочется лезть под капот и ремонтировать поломку, что уже говорить о ремонте деталей, для ремонта которых необходимо лезть под машину. Да, развальцовка труб – это не одна из приятных работ, но и не очень сложная. Самое важное, что развальцевать можно самостоятельно, и при этом не платить каким-то «специалистам» на СТО. Для качественного выполнения этой работы нужно приобрести специальное приспособление, так называемый «развальцовщик». Такой набор для развальцовки тормозных трубок, в котором можно увидеть труборез, штуцер, клещи, можно приобрести в любом автомобильном магазине, к тому же его цена – копейки по сравнению с ценой работы на станции технического обслуживания. Также нужно приготовить немного бензина в бутылке для дальнейшего смазывания трубы и дрель для снятия фаски.

Итак, давайте рассмотрим подробную инструкцию, как развальцевать тормозную трубку.

Трубка откручивается руками от цилиндра или же суппорта. Определяется на ней поврежденный участок, и если есть возможность – ремонтируем, в противном случае трубка не пригодна. Так вот, при помощи трубореза на поврежденный участок на трубке. После чего нужно исправный обрезанный край трубки обработать бензином. С помощью клещей зажимаем трубку для создания разъема под штуцер. Берем дрель и сверло необходимого диаметра и снимаем немного края внутри, делаем фаску. После чего нужно очистить посадочное место от стружки и вставить в трубку штуцер. Теперь самое важное – развальцовка. Применяется инструмент для развальцовки следующим образом.

Край трубки вставляется в специальные отверстия станка таким образом, что бы оставался отрезок примерно пять миллиметров поверх захвата и зажимается. Механизмом обрабатывается нужная часть трубки. В случае, когда необходимо развальцевать оба края трубы, то второй выполняется точно по такому же сценарию, как и первый край. После выполнения всех указанных действий у вас должно получиться аккуратное расширение. Размер расширения можно варьировать на станке, и он зависит от спецификации автомобиля и это предусмотрено в наборе (в наборе можно увидеть специальное лекало).

Итак, подводя итог можно сказать, что работа по развальцовке тормозных трубочек не очень трудоемкая и сложная. Важно понимать, что большинство ремонтных работ относительно железного друга, можно с легкостью выполнять и самостоятельно. А это очень важно, ведь исправляя поломку лично, можно не только сэкономить денежные средства, но и самое главное, возможно качественнее любого автослесаря выполнить работу. Главное следовать инструкции и помнить о том, что это делается исключительно для себя.

Видео “Замена тормозных трубок на автомобиле”

На записи показано, как можно заменить тормозные трубки на автомобиле марки “ВАЗ”.
