Установка птф. Схема подключения противотуманных фар «с нуля. Варианты подключения противотуманных фар

Автомобиль «Лада Гранта» с завода выходит в трёх комплектациях: «Люкс», «Норма», «Стандарт». При этом противотуманные фонари получает только первая из них. У второй и третьей места под установку «противотуманок» есть, имеется соответствующая кнопочка на панели, но самих фар нет. Подключение ПТФ можно доверить специалистам СТО, но установить их самому по готовой схеме и дешевле, и приятней.

Правила установки «противотуманок» на Ладу

Грамотно установленные ПТФ помогают водителю управлять автомобилем в сложных дорожных условиях. Правила дорожного движения строго регламентируют высоту расположения фар, их цвет, а также положение световых пятен на дороге.

Где можно установить ПТФ

В дизайне современной «Гранты» места установки точно проработаны: под номерным знаком, по бокам. В некоторых бамперах там даже оставлены углубления. В любом случае для правильной установки передний бампер автомобиля придётся снять.

Но перед этим стоит пройтись по магазинам и подыскать необходимые детали. Сегодняшний рынок предлагает как бамперы с углублениями, так и бамперы с уже установленными фарами. Выбор, как всегда, остаётся за владельцем.

Инструкция по установке фар для «чайников»

Весь процесс оборудования автомобиля «противотуманками» можно разбить на несколько этапов:

  1. Снятие бампера.
  2. Установка фар.
  3. Электропроводка.
  4. Подключение фар.
  5. Сборка деталей в обратной последовательности.

Снятие переднего бампера

Бампер у «Гранты» составляет единое целое с решёткой радиатора, поэтому, чтобы не перекосить защёлки под крыльями, желательно снимать его вместе с напарником.

Фотогалерея: необходимые инструменты

Универсальная крестовая отвёртка со сменным жалом
Ключ на 10 мм комбинированный
Ключ на 8 мм комбинированный
Универсальный ключ torx t20

  • крестовая отвёртка;
  • ключ на 10 мм, головка на 10 мм;
  • ключ на 8 мм;
  • ключ TORX T-20.

Алгоритм снятия бампера

  1. Откручивают передний номерной знак.
  2. Под бампером находятся два болта крепления. Выкручивают их головкой на 10 мм.
  3. Открыв капот, снимают шесть болтов, крепящих решётку радиатора.
  4. Выкручивают 3 болта, при помощи которых бампер крепится снизу.
  5. Вывинчивают пару саморезов с каждой стороны, соединяющих подкрылки с бампером.
  6. После этого снимают пару саморезов со стороны колёсных арок.
  7. Оттягивают углы бампера вперёд по направлению движения и снимают его.

Видео: пошаговый процесс снятия переднего бампера

Установка фар своими руками

Для «Лады Гранты» сегодня предлагаются фары двух видов:

  • Bosсh - c плоским стеклом;
  • Киржач - стекло выпуклое.

И те и другие фары стандартные, поэтому их выбор остаётся за потребителем.

Какой нужен инструмент

Кроме фар, для оборудования автомобиля ПТФ необходимо иметь в наличии:

  • саморезы (6 штук для крепления фар);
  • дрель;
  • набор свёрл;
  • зенковка или шкурка;
  • канцелярский нож;
  • герметик.
  1. В центре овала под фару сверлят отверстие диаметром до 10 мм.
  2. Начиная от этого отверстия, вырезают канцелярским ножом круг по внутреннему диаметру.

    Лучше резать отверстие в несколько приёмов, чтобы рука не соскользнула и не испортила бампер.

  3. Шкуркой или зенковкой обрабатывают отверстие, контур которой должен быть равен внешнему диаметру фары.
  4. С помощью саморезов устанавливают фару в бампере.
  5. Оставшиеся после работы щели заливают герметиком.

Последний пункт инструкции необязателен к выполнению. Однако специалисты рекомендуют не пренебрегать им, в противном случае в щели может попадать грязь, снег или вода.

Описанные выше шаги в той же последовательности повторяют для установки второй фары.

Как сделать проводку и подключить фару

Для подключения ПТФ понадобятся различные инструменты:

  • монтажный набор для подключения противотуманных огней на «Гранте». Он включает в себя кнопку, реле, проводку в салоне, проводку под капотом;
  • гофра (например, 9 мм для салона и 16 мм для капота);
  • изолента;
  • дрель;
  • набор свёрл;
  • головка на 10 мм;
  • ключ на 13 мм.

План подключения «противотуманок» выглядит так:

  1. Вынимают АКБ.
  2. Отвинчивают шурупы, крепящие площадку под ним.
  3. Сместив панель вбок, ослабляют гайку кронштейна, извлекая топливные трубки.
  4. Провод начинают прокладывать от правой фары через брызговик, далее под компрессором, генератором и вентилятором системы охлаждения.
  5. Провод от второй фары проводят через левый брызговик.
  6. В подкапотном пространстве соединяют оба провода. Затем укладывают их в гофру.
  7. Пропускают гофру под блоком ABS рядом с трубками гидрокорректоров фар, введя в салон через резинки этих трубок.

С прокладкой проводов под капотом закончено.

Теперь можно установить АКБ на прежнее место и прикрепить бампер. На схемах ниже указано, где можно закрепить массовые клеммы с правой стороны.

Аналогично крепят клеммы и с левой стороны.

Подключение ПТФ в салоне

Кнопку включения можно сделать двумя путями:

  • используя кнопку, прилагаемую в монтажном комплекте;
  • через штатную систему модуля управления светом (МУС).

Как поставить кнопку

Первый способ подробно описан в инструкции к набору. Так будет выглядеть схема установки с помощью кнопки из монтажного комплекта.

Здесь стоит упомянуть о правилах подключения. Синий провод соединяют с «плюсом» зажигания, белый - с «плюсом» от габаритных огней, чёрный - на «минус». Реле в системе должно быть обязательно. Сила тока при работающих фарах доходит до 35 А, поэтому без него кнопка долго не протянет. Питание на реле подаётся от блока предохранителей или напрямую от АКБ, как показано на схеме.

Схема с использованием МУС

Этот вариант сложнее, зато позволяет вывести индикацию работы «противотуманок» на приборную панель. Дополнительно к монтажному набору понадобится приобрести клеммы типа «Лира» (большие и маленькие).

Кроме этого, потребуется блок МУС от Гранты «Люкс». В продаже есть два вида этого модуля, различия между которыми заключаются в наличии ещё одной позиции переключателя и дополнительных контактов. Цена МУСов также различается почти на треть.

Необходимый инструмент:

  • паяльник;
  • изолента;
  • отвёртка плоская;
  • отвёртка крестовая;
  • ключ на 22 мм с длинной ручкой.

Порядок установки выглядит так:

  1. Крышка блока предохранителей крепится на клипсах, поэтому для снятия достаточно потянуть её к себе.
  2. Откручивают три винта, удерживающих щиток комбинации приборов: пара вверху, один под щитком предохранителей.
  3. Сама комбинация держится на четырёх винтах. Вывинчивают их, затем, сдвинув её в сторону, снимают разъём подключения. Он удерживается специальным переключателем, который отворачивают в сторону.
  4. Затем убирают обшивку рулевой колонки.
  5. Добрались до МУС. Откручивают один винт над ним, извлекают его из блока. По бокам будут две защёлки, которые отжимают отвёрткой.
  6. Снимают ручку с гидрокорректора фар, потянув её на себя, затем отпускают гайку, удерживающую его на панели, утапливают его вглубь, чуть сдвигают вниз.
  7. Теперь откручивают винт крепления блока предохранителей.

    Для удобства сдвиньте рулевую колонку вверх до упора.

  8. Сняв винт и сместив блок влево, освобождают его из креплений. Затем его нужно перевернуть, предварительно сняв несколько реле с левой стороны.
  9. Соединяют розовый провод от зажигания и синий провод от монтажного блока, так будет подаваться «плюс» на схему. Пропаивают место соединения, затем изолируют его.
  10. Далее ищут пустые места на блоке предохранителей под указанные на схеме ниже гнёзда F16, F17.

    Рядом указан предохранитель F18. Можно установить его заранее, если в дальнейшем планируется сделать обогрев сидений.

  11. Теперь на концы проводов, идущих от «противотуманок», надевают большие «Лиры», вставляют их в блок предохранителей. Левую фару включают на предохранитель 17, правую - на 16. Два оставшихся предохранителя нужно подключить к силовому реле, как указано на схеме.

    Можно обойтись без реле, т. к. МУС от «Люкса» имеет своё. Но надёжнее использовать внешнее реле и толстый провод питания.

    Затем выводят на комбинацию приборов дополнительный провод для индикации включения фар, подсоединяя к 15 контакту.

  12. Вся конструкция собирается в обратном порядке. Впредь включение противотуманных фар будет обеспечиваться через МУС, как и остальное головное освещение.

Видео: установка противотуманных фар и ремонт головной оптики на «Ладе Гранте»

«Лада Гранта» в комплектации «Люкс» уже имеет противотуманные огни. Но, купив необходимые детали, дополнительными фарами можно оснастить и другие модели комплектации - «Стандарт» или «Норму». Работа эта кропотливая, но если внимательно делать её, то большого труда она не составит. Каждому водителю известно, что цена работ на СТО прямо пропорциональна не стоимости деталей, а длительности работ.

Светодиодные противотуманные фары

Российские производители ламп торопятся прекратить выпуск обычных ламп и перейти на энергосберегающие. И это логично - они существенно экономят электроэнергию, обладают более длительным сроком службы, имеют низкое тепловыделение и ассортимент цветов свечения. А что же с автомобилями? Странно, но здесь процесс перехода на светодиодные лампы идет медленнее, хотя преимуществ от использования таких фонарей можно получить целую массу.

Преимущества светодиодных противотуманок

Во-первых, противотуманные светодиодные фары очень надежны. Во-вторых, свет от них имеет четкую границу и во время тумана луч стелется непосредственно над дорогой, подсвечивая туман снизу. В-третьих, противотуманки помогают не только во время тумана, но и при снегопаде, обильном дожде и пр. Отметим, противотуманные фары (ПТФ) и задние противотуманные фонари могут быть включены одновременно только в трех случаях: в тумане, в условиях недостаточной видимости и условиях ограниченной видимости.В-четвертых, светодиодные фары пожаробезопасны, поскольку не нагреваются. В-пятых, ПТФ выигрывают не только перед обычными лампами, но перед ксеноном. Так, светодиодные лампы практически не ослепляют проезжающие автомобили и в отличие от не запрещены в европейских странах, а яркость светодиодных ламп по последним исследованиям соизмерима с 40 Вт ксеноновыми.

Корпус светодиодных ламп выполнен из металла, что благоприятно для охлаждения ламп.

Установка противотуманных фар

Сегодня многие автовладельцы не совсем правильно относятся к установке противотуманок, ставя на первое место желание преобразить автомобиль. Но правильней добиваться от светодиодных ламп помощи на дороге.

Тут немаловажным будет напомнить о правилах, предусмотренных ПДД, относительно установки ПТФ. На легковые автомобили допускается установка только двух противотуманных фар с рассеивателями белого или желтого цвета. Располагаться они должны симметрично относительно продольной оси не дальше 400 мм от плоскости бокового габарита (по внешней кромке фары) и не ниже 250 мм от уровня поверхности дорожного покрытия (по нижней кромке фары). Для легковых автомобилей ограничения по высоте накладываются требованием расположить дополнительные фары не выше фар ближнего света. Установленные на автомобиль фары не должны загораживать штатную оптику.

Кроме того, схема подсоединения противотуманников к бортовой сети должна предусматривать их совместное включение с габаритными огнями и освещением номерного знака. Очень важно правильно установить угол наклона фары, если его уменьшить всего на пару градусов, то оценить достоинства ПТФ вряд ли удастся - такой свет будет светить в глаза встречным водителям и создаст световую стену.

Таким образом, только профессионал сможет правильно установить противотуманные фары, чтобы вы могли почувствовать максимальное удобство от их использования и не нарушать правила дорожного движения. Специалисты автосервиса «Планета Железяка» имеют богатый опыт в установке ПТФ и дают гарантию на свою работу.

Любой автомобилист знает, насколько важна оптимальная освещенность дороги, особенно при вождении в сложных погодных условиях - снегопад, ливень или туман. Те, кто часто путешествуют на своем автомобиле, не могут представить себе возможность эксплуатации авто без установленных противотуманных фар. В отличии от головной оптики, ПТФ способны эффективно осветить дорогу даже в условиях сильного тумана.

Для чего устанавливать противотуманки

Современные автомобили не зря оснащаются противотуманными фарами. Дело в том, что туман представляет собой взвесь мельчайших капель воды в воздухе, которые практически полностью отражают попадающий на них свет головных фар. Образуется сплошная белая стена, которая с увеличением интенсивности освещения головными фарами становится все плотнее. Движение в этих условиях становится невозможным.

Противотуманные фары расположены низко, и при правильно настроенном положении, освещают лишь само полотно дороги, а не пространство перед авто. Этим и объясняется их действенность. Кроме того, эффективность против тумана в определенной мере повышает желтый светофильтр, позволяя использовать совершенно другой спектр, который не отражается водяной пылью. К сожалению, автопроизводители не всегда устанавливают ПТФ штатно, вынуждая водителей делать это самостоятельно.

Как подключить ПТФ через реле

Процесс самостоятельного подключения противотуманных фар сложностью не отличается, и выполняется за несколько часов. Для этого следует заблаговременно приготовить все необходимое:

  • медные провода;
  • предохранитель мощностью не менее 15 А;
  • реле;
  • кнопка включения, если на панели отсутствует свободная;
  • изолента или «термоусадка».

Схема подключения противотуманок через реле предельно проста, и справиться с этой задачей по силам любому человеку.

Провод к аккумулятору удобно протянуть под педалями. Особое внимание стоит обратить на качество создаваемого контакта с клеммами, а также на необходимость установки предохранителя.

Важно! Его следует разместить максимально близко к АКБ - любая схема подключения противотуманных фар через реле предусматривает наличие предохранителя не менее 15 А.

После этих работ останется лишь установить сами противотуманки.

Важные моменты при установке противотуманок

Несмотря на принадлежность к дополнительному световому оборудованию, и «необязательность», если они устанавливаются автовладельцем самостоятельно, они обязаны соответствовать действующим нормативам. Так, высота размещения противотуманок должна составлять не менее 250 мм от уровня грунта, при расстоянии до каждого габарита не более 400 мм . устанавливать противотуманные фары можно только симметрично. Нельзя подключать их непосредственно к зажиганию, устанавливая выключатель, позволяющий использовать их отдельно от габаритных огней.

Установив фары на свое постоянное место, подключение противотуманок через реле не составляет трудностей. Оба минусовых провода от фар подключаются на массу, а плюсовые соединяются для подключения к 30-му контакту на реле. Если все выполнено правильно, проверка установленных противотуманок пройдет успешно. Во время выполнения работ самое пристальное внимание требуется уделить качеству всех соединений проводов. Все скрутки требуется делать качественно, а после этого желательно использовать специальную «термоусадку» - так можно исключить попадание на соединение влаги и их окисление.

При самостоятельном подключении противотуманок через реле, не меньшее внимание требуется уделить и правильной их регулировке. Они не должны освещать пространство перед авто - для этого есть головные фары. Установленные противотуманки предназначены для освещения дорожного полотна, т. е. направлены они должны быть вниз, на дорогу. Это позволит им выполнять свое основное предназначение, и не станет причиной ослепления встречных водителей. Перед самостоятельным подключением можно посмотреть видео

Безопасность на дороге во многом зависит от качества освещения. Одним из элементов внешнего освещения являются , но они могут не входить в базовую комплектацию автомобиля. В статье даются советы, как правильно осуществляется установка противотуманных фар, требования, какие предъявляются к установке, приводятся способы и схемы подключения.

[ Скрыть ]

Требования к установке противотуманок

Назначение противотуманок – освещение дорожного полотна в условиях плохой видимости: вовремя тумана или выпадения атмосферных осадков. Головной свет во время тумана отражается от капелек воды, образуя белую стену впереди, что делает невозможным дальнейшее передвижение автомобиля. Если противотуманные фары правильно отрегулированы, то свет от них будет прижат к полотну, а дорога перед авто будет освещаться на расстоянии 10-12 метров. Водитель вправе сам решать, включать дополнительное освещение или нет.

Несмотря на то, что ПТФ являются необязательным световым оборудованием, при их установке нужно соблюдать определенные требования и знать, как подключить противотуманки. При нарушении принятых норм могут возникнуть проблемы во время прохождения техосмотра или может быть наложено административное взыскание.

При установке туманок нужно соблюдать следующие нормы:

  • от дорожного полотна до фар должно быть расстояние не менее 25 см;
  • ПТФ должны быть расположены симметрично на расстоянии, не превышающем 40 см от боковой плоскости машины (по внешней кромке габаритных огней);
  • включать противотуманки можно только вместе с габаритами;
  • если в фарах используется ксенон, то у них должна быть маркировка «D» и установлен автоматический корректор.

Инструменты и материалы

Перед приобретением ПТФ, автолюбитель должен определиться с местом их установки. На некоторых автомобилях есть специальные заглушки в бампер под противотуманки. В этом случае размер и форма фар должна подбираться согласно размерам отверстий. Если ПТФ будут монтироваться на уровне штатной оптики или на крыше, то форма и размеры не имеют значения. Важно, чтобы в комплекте были надежные крепления.

При выборе ПТФ следует определиться с типом ламп. Ксенон можно устанавливать лишь в специально предназначенные фары.

При выборе следует обратить внимание на следующие факторы:

  • материал изготовления – стойкий термопластик;
  • корпус должен быть разборным и герметичным;
  • форму лучше выбирать аэродинамическую, что снижает шумность при движении.

При использовании в качестве стекла поликарбоната, стекло лучше покрыть защитной пленкой, тогда они будут долго оставаться прозрачными.

Для самостоятельной установки нужно приобрести не только фары, но и приготовить другие материалы:

  • провода;
  • клеммы для соединения электропроводов;
  • выключатель ПТФ в виде кнопки или ручки;
  • предохранитель номиналом на 20-30 А;
  • 4-х контактное реле.

Кроме того, для выполнения работ понадобится стандартный набор инструментов. Чтобы защитить бортовую сеть, подключение делается через реле (автор видео — PRO.Garage).

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Покупая комплект ПТФ, нужно убедиться, что монтажные параметры и разъемы соответствуют заводским.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары (автор видео — Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

  1. Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
  2. Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
  3. Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
  4. На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле. Удобнее пропустить провод под педалями.
  5. Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании. Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
  6. Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
  7. Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
  8. На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

Схема подключения туманок

Вторые контакты необходимо присоединить к клемме «плюс» аккумулятора. Их также нужно соединить вместе и провод подключить к контакту 87 на реле.

Затем контакты реле нужно подключить в следующем порядке:

  • 30 подключается через предохранитель к положительной клемме АКБ;
  • 86 либо к массе авто, либо к отрицательной клемме аккумулятора;
  • 85 присоединяется к плюсу АКБ через выключатель и предохранитель ПТФ, который включен в цепь с 30 контактом.

Кнопка включения противотуманных фар минируется в удобном для водителя месте на панели приборов. Реле размещают в монтажном блоке, где можно найти свободный разъем для противотуманных фар. Можно воспользоваться одним из установленных в блоке предохранителей.

В основе другой схемы применяется предыдущий вариант, только положительный провод подключается не к АКБ, а через замок зажигания. В этом случае кнопка противотуманных фар подключается не к аккумулятору через предохранитель, а к любому проводу питания, в котором возникает напряжение при включенном зажигании. Так как по такой схеме включить противотуманки можно лишь после включения зажигания, то можно не переживать оставить их включенными на неработающем моторе. Для соблюдения правил подключения действующему законодательству кнопку включения ПТФ соединить с выключателем наружного освещения машины.

Заключение

Обеспечить безопасное передвижение автомобиля в плохую погоду могут противотуманки. На современных машинах они устанавливаются на заводе. Если на автомобиле не установлены противотуманные фары, то зная, как их установить и подключить, можно выполнить установку по схеме подключения ПТФ самостоятельно. Установка должна выполняться согласно требованиям, чтобы не было проблем при техническом осмотре, а также чтобы избежать проблем на дороге с инспекторами дорожного движения.

Важно помнить, что перед тем, как включить противотуманные фары, нужно включить габариты.

Как установить противотуманки?




В сегодняшней статье основное внимание уделим тому, как установить противотуманки на транспортное средство. Кроме того, не обойдем стороной и некоторые моменты, связанные с правилами их установки (согласно ПДД ГОСТ 8769-75) и предъявляемым к ним требованиям (сертификат соответствия по Правилам № 19 ЕЭК ООН).

Описание

Основным предназначением противотуманных фар является создание оптимального освещения пути во время тумана, сильного снегопада и дождя. Также должным образом отрегулированные и установленные, они используются для подсветки обочины дорог или вместо ближнего света

Инструменты

Первым делом покупаем комплект противотуманных фар, который состоит из:

  • противотуманных фар;
  • необходимых шнуров и клемм для них;
  • реле на 4 контакта;
  • выключателя;
  • выносного предохранителя.

Из инструментов же необходимо иметь при себе следующие:

  • отвёртки (крестовые и плоские);
  • ключи на 8 и 10;
  • плоскогубцы;
  • также берём несколько вспомогательных коннекторов, несколько различных хомутов и креплений;

После этого ещё раз удостоверяемся в сохранности приобретённого комплекта и приступаем к следующему шагу - установке.

Установка

Первым делом полностью обесточиваем аккумулятор, тем самым исключая даже малейшую возможность возникновения какого-либо замыкания. Далее осматриваем авто на наличие неполадок механического характера, которые могут свести к нулю всю работу. Некоторые специалисты рекомендуют заранее спланировать последующий путь прокладки проводки.

Для удобства весь процесс можно разделить на несколько этапов: монтаж на бампере, установке специфической кнопки на приборной панели авто и финальное подключение.

Монтаж на бампере

  1. Снимаем с бампера картер, выполняющий защитную функцию и, соответственно, сам бампер.
  2. После того как он снят, увидим особенные углубления для фар - как правило, они закрываются при помощи заглушек.
  3. Вынимаем фары из упаковки и устанавливаем их в эти ниши.
  4. Далее крепим их винтами.
  5. После этого вытягиваем шнуры из под капота и скрепляем их хомутами.
  6. Шнуры «минус» подсоединяем к кузову авто.
  7. Как только это завершено, возвращаем картер и бампер в исходное положение. Главное - не спешить и подсоединить шнуры к штепселю, непосредственно на фарах. Другую сторону шнура протягиваем внутрь авто.

Установка выключателя

  1. Открываем панель и накладку центральной консоли, расположенную под рулём. Не оставляем без внимания и другие компоненты, которые могут создавать неудобства во время установки. При необходимости временно избавляемся от них.
  2. После этого вынимаем заглушку с незанятой кнопки и подсоединяем к ней шнуры контактов.
  3. Внимание! В некоторых случаях были зафиксированы некоторые проблемы при подсоединении нового компонента в существующую электрическую цепь.

Подключение

  1. После открытия блока предохранителей подсоединяем клемму через кнопку запуска фар в подходящее реле (85).
  2. Далее клемму тёмного шнура подсоединяем к реле, а другой стороной - к кузову автомобиля.
  3. Клемму, имеющую 2 шнура, подсоединяем в нишу 87, а отводы - в определённые разъёмы предохранителей.

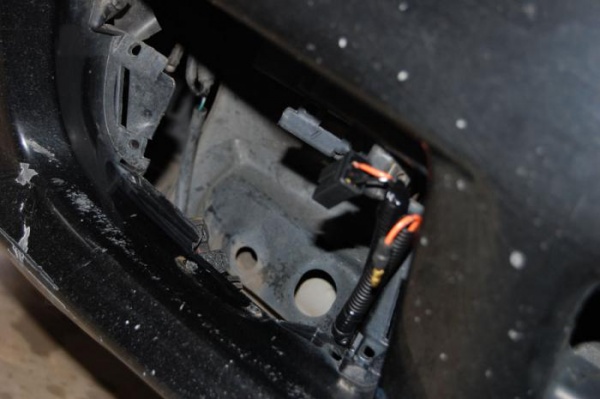

  4. После этого вытаскиваем жгут, находящийся в капоте, и подсоединяем клеммы во вторые разъёмы предохранителей.
  5. Помните, что в разъем 30 подсоединяем клемму красного шнура, используя для этого коннектор. А для блока предохранителя ставим 1 реле и 2 предохранителя.
  6. После этого проверяем все ещё раз, подсоединяем к аккумулятору и заводим авто.

Правила установки и требования к противотуманным фарам

  1. Установка противотуманных фар обязательна только для транспортных средств, использующихся в туристических маршрутах или в горной местности.
  2. Допустимое количество ПТФ для установки спереди - 2.
  3. Цвет, излучаемый одной фарой, не должен ничем отличаться от другой, но он не должен выходить за диапазон белого или селективно-жёлтого спектра.
  4. Противотуманные фары должны быть заметны в разных плоскостях для минимально допустимого угла видимости.
  5. Ни одно из отверстий ПТФ не должно размещаться выше, чем отверстие на фаре ближнего света.
  6. И напоследок стоит отметить, что приобретать стоит только те фары, на которых стоит официальная отметка, состоящая из круга с проставленной буквой Е и последующим номером страны.
  1. Держите рассеиватели всегда в чистоте, так как при их загрязнении снизится уровень освещения.
  2. Противотуманные фары нельзя мыть водой (снегом). Допускается только полировка. Это можно сделать в любой мастерской.
  3. В салоне авто всегда необходимо хранить запасные лампы и предохранители.

Теперь вы знаете, как установить противотуманки. Если четко следовать предложенной инструкции, то проблем возникнуть не должно.
