Установка электронного зажигания на ваз. Установка электронного зажигания на ваз Какой метке выставлять зажигание ваз 2107

Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

  • Первая обозначает опережение зажигания на 10 º;
  • вторая – на 5 º;
  • третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй - к «массе».

Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.

Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.

Перед работой подготовьте дрель и набор ключей.

Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

  • катушка зажигания;
  • трамблер;
  • коммутатор;
  • 4 свечи;
  • соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.

Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.

Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Корректировка бесконтактного зажигания

После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

Замена реле стартера

Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

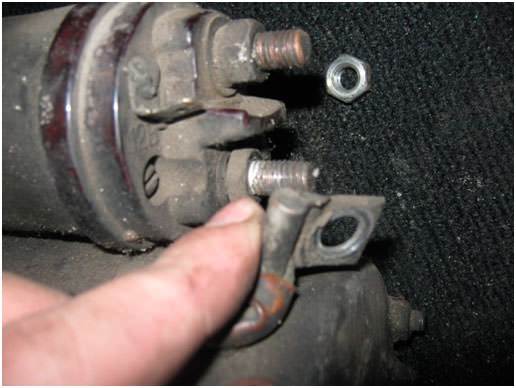

Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Отверните ее в бок.


Владельцам карбюраторной классики независимо от того, какая у них система зажигания – контактная или бесконтактная периодически приходится сталкиваться с задачей по регулировке зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков можно отрегулировать его различными способами, стробоскопом, контрольной лампочкой, просто выставить по определенным параметрам. Сегодня мы постараемся рассказать вам, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы отрегулировать зажигание на ВАЗ-2106 самостоятельно .

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может приводить к таким последствиям как перерасход топлива, неровный холостой ход, плохая тяга и т.д.

Для того чтобы выставить зажигание на ВАЗ 2105 нам нужен следующий инструмент:
Ключик на «13», контролька, вольтметр или стробоскоп, свечной ключ и ключ для проворота коленвала.
Зажигание выставляем по первому или четвертому цилиндру на свой вкус. Мы пойдем классическим путем и выставим по первому.
Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, и встречная метка на шкиве коленвала.
Короткая метка на крышке соответствует углу опережения 10°.
Средняя - 5° и длинная - 0°.
ВМТ (верхняя мертвая точка) обозначена риской на шкиве. Снимаем с трамблера крышку.

Ключом поворачиваем коленвал до тех пор, пока метка на шкиве коленвала не встанет относительно 3 метки на крышке ГРМ, что соответствует 0°.


При этом бегунок трамблера должен находится напротив высоковольтного провода первого цилиндра. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй провод присоединяем к массе. Центральный провод вынимаем из крышки трамблера и тоже прислоняем к массе. Ослабляем гайку, фиксирующий корпус трамблера.

Ключ поворачиваем в положение, при котором зажигание включено.
Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). Кстати вместо лампочки можно использовать свечу, на которую одеваем провод прямо с катушки зажигания. В момент размыкания проскочит искра. В этом положении фиксируем корпус трамблера. Затягиваем гайку.
Теперь проверим насколько правильно мы отрегулировали зажигание на нашей карбюраторной ВАЗ-2107 .
Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4 передачу и жмем педаль газа. Слушаем, есть ли детонация. Она должна быть, но с разгоном должна быстро пропасть. Если по мере разгона детонация остается, то возможно зажигание слишком раннее. А если детонации совсем нет, то позднее. Регулируем до того момента, пока не добьетесь детонации, которая «самоликвидируется» спуся пару секунд после нажатия на педаль газа. Тогда можно считать что регулировка зажигания на нашей классике закончена.

Модуль зажигания является таким механизмом, неисправности которого очень трудно выявить. Обычно проблемы начинают решать, когда уже становится очевидно, что с автомобилем что-то не в порядке. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неровная работа двигателя начинает вас смущать – самое время произвести надлежащую проверку. Напомним, что модуль зажигания двигателя типа «инжектор» – это та самая система, которая с помощью катушек и подает электрическую энергию для того, чтобы образовать искру и завести машину.

Подготовка к работе

Если вы решили удостовериться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметр или по-другому – омметр. Он будет показывать, какое напряжение выдает модуль зажигания, и поможет определить место утечки тока в цепи.

Для вашего же удобства перед началом процесса лучше выставить модуль наружу – это облегчит вам столь кропотливую работу и не даст устать.

Грамотная проверка на замыкание

Сначала проверяем обмотку катушки на предмет замыкания. Для этого требуется подсоединить мультиметр, который определяет сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода особой смазкой, которую можно приобрести в любом магазине запчастей для ВАЗ 2107, или же техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод прибора к центральному контакту, который имеет катушка, а другой – к массе. Если дисплей прибора показывает «бесконечность», это означает, что замыкания нет – то есть все в порядке. Стоит обратить внимание, что если при прозвоне цепи показатели дисплея не изменились, (и сохранилась, например, цифра один), то это и является бесконечностью.

Теперь совершим проверку первичной цепи зажигания на предмет обрыва.

Для этого понадобится установка мультиметра к левому и правому контактам, которые отвечают за функцию зажигания. При данной установке омметр должен изменить свои показания. В противном случае, под замену будет не просто катушка, а весь аппарат. Обращаем ваше внимание, что показатель нормы составляет 3-3.5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоединяем от него наконечники проводов. Если вы это уже сделали, то поместите его ровно перед собой. Затем осуществите установку прибора к правому верхнему и нижнему выходам и внимательно следите за показателями, которые через секунду выставит прибор.

После этого точно такие же действия совершаем с левым верхним и нижним выходами. Естественно, что показатели омметра должны измениться и составлять в идеале не менее 7 Ом.

Если хотя бы одна катушка не соответствует стандартам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107, советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода с аккумулятора и отключаем от модуля высоковольтные провода. Вынув из крышки модуля находящиеся там провода, откручиваем три гайки, которыми он привинчен, и отсоединяем его от кронштейна.

Вот и все. Такие простые манипуляции может произвести даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки вы можете ее установить. Для этого необходимо совершить все ранее описанные нами действия в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя, вам не придется долго возиться. Секрет заключается в том, что на самом модуле обозначены номера цилиндров, к которым надо подсоединить провода.

Выставляем зажигание

Еще одной важной проблемой среди владельцев ВАЗ 2107, имеющих систему инжектор, является то, как точно выставить зажигание.

Как известно, у таких моделей все управление двигателем осуществляется электроникой, поэтому для такой работы вам потребуется компьютер, установка на нем специальной программы для двигателя инжекторного авто, тестер, а также ключи и отвертки.

Первым делом включите зажигание и массу, чтобы убедиться в работе электронасоса. Если он не заработал, то проверьте управляющее им реле.

Мигает лампочка неисправности? Подключите к бортовому компьютеру авто свой персональный ноутбук со специальной программой, чтобы попытаться установить причину с помощью доступных данных.

В случае исправной работы двигателя, следует его завести и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дросселя (не более 1%) и проходящие провода. Измерьте тестером, какое напряжение у датчика (оно не должно превышать 0,55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять совершите эти же действия, но уже с нажатой до упора педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме составляет примерно 4-4,5 вольт, а открытие дросселя колеблется около 90%. Отрегулируйте дроссель до полного открытия и отключите дополнительный поток воздуха, а после заведите двигатель и зафиксируйте половинное открытие заслонки. Теперь следует скорректировать дроссель по полному закрытию отверстия.

Как видите, нет ничего сложного ни в самостоятельной установке катушки, ни в том, чтобы выставить зажигание на данной модели авто. Теперь вы можете решить сами, обращаться ли вам к специалистам или нет. Помните, что вовремя совершая небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».
