Снятие и установка гбц. Как заменить блок цилиндров в автомобиле Признаки выхода конструкции из строя

11.12.2021Рубрика: Система питания

Поломка в блоке цилиндров является серьёзной причиной для прекращения эксплуатации автомобиля до замены неисправной детали. Если возникли причины, по которым необходимо демонтировать ГБЦ, то необходимо это осуществлять в максимально чистых условиях для того, чтобы в цилиндры не попала грязь. Для того, чтобы знать как снять головку блока цилиндров, иногда недостаточно заглянуть в мануал, поэтому существуют дополнительные статьи, детально описывающие процедуру.

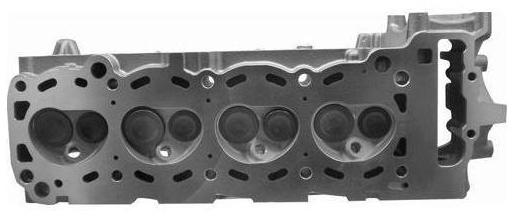

Причины, по которым может потребоваться замена ГБЦ

Наиболее распространённой причиной, при которой требуется снятие головки, является смена прокладки ГБЦ. Кроме плановой процедуры может потребоваться срочная диагностика и снятие при подозрении на нарушение герметичности головки блоков цилиндров. Деталь отвозится в специализированные центры, которые имеют необходимое диагностическое оборудование.

Ещё одной распространённой причиной замены ГБЦ выступает перегрев двигателя. Единичное сильное «закипание» двигателя может привести в основном только к выходу из строя самой головки. Хуже, если перегрев небольшой и будет сохраняться в течение продолжительного времени. Регулярный перегрев приведёт не только к выходу из строя самой ГБЦ, но и может стать причиной растрескивания стальных вкладышей в седлах клапанов, а также деформацией двигателя.

Предварительная подготовка всех необходимых инструментов позволит сэкономить время при демонтаже механизма. Для снятия потребуются:

Плоская отвёртка.
Тара для охлаждающей жидкости и моторного масла.
Кусачки.
Плоскогубцы.
Молоток.
Накидные ключи.

Также мастера рекомендуют иметь динамометрический ключ. Инструмент используется в основном только при установке ГБЦ, но иногда может понадобиться и при снятии. Так как все модели автомобилей имеют свои особенности, то лучше заранее найти мануал по определённой машине.

Этапы работ

Снятие головки блока цилиндров предполагает проведение подготовительных работ:

В первую очередь необходимо отсоединить клемму от аккумулятора.
При наличии декоративной крышки из пластика необходимо её демонтировать. Также если есть защита картера, то её лучше снять.
Далее сливаются жидкости в разные ёмкости, отсоединяются патрубки и прочие провода. Если масло рекомендуется сливать на горячий мотор, то остальные действия лучше осуществлять, когда движок уже остынет.
Для более свободного доступа к двигателю опытные мастера рекомендуют извлечь аккумулятор.
Приводной ремень надо ослабить, а насос гидроусилителя руля отключить. После ослабления ремня можно снять планку, которая держит его, а генератор отвести в сторону для увеличения пространства вокруг движка.
Так как в цилиндрах происходит поэтапное сжатие, сгорание, выпуск и впуск газовой смеси, то важно установить поршень в определённое положение. Лучше всего для этой цели подойдёт положение ВМТ.
Далее необходимо открепить жгут проводов и отвести его в сторону.
Снятие воздушного фильтра. Помимо самого фильтра необходимо снять его корпус и ремень ГРМ. Когда ремень будет снят, надо приступить к демонтажу шкива распределительного вала. Шкив надо зафиксировать одной отвёрткой для предотвращения прокручивания, а второй снимать деталь.
Разъёмы регулятора холостого хода и ДЗ нужно отсоединить от электропроводки.
Воздушный патрубок, который подводит газ, нужно отсоединить от ДПДЗ и демонтировать его.
Электромагнитный клапан отсоединяется от системы и фиксируется в надёжном месте.
Далее необходимо отсоединить шланги, отвечающие за подвод топлива.
Отключаются все датчики, а оставшиеся патрубки снимаются и откладываются в надёжное место.
После того, как все навесные части были полностью демонтированы, можно приступить к демонтажу бронепроводов и их перемещению в отдельное место.
Далее откручивается болт, который отвечает за удержание кронштейна трубы-впуска. При помощи торцевого ключа могут быть отвинчены верхние болты.
Далее приёмную трубу открепляют от коллектора.

На следующем этапе необходимо открутить крепления, которые фиксируют головку непосредственно к блоку цилиндров. Болты лучше откручивать постепенно. В первые два раза вывинчивание происходит всего на пол-оборота резьбы.

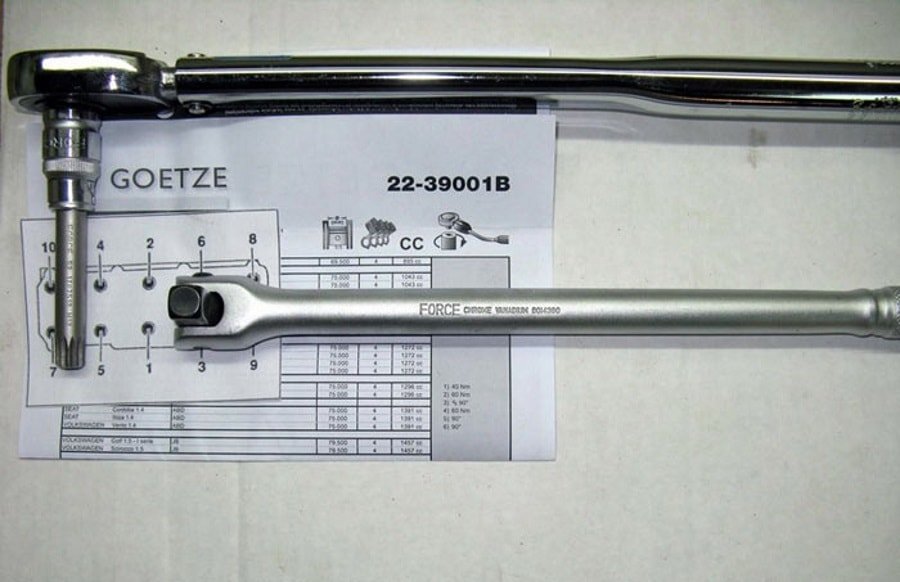

Все крепежи должны демонтироваться равномерно, поэтому лучше воспользоваться динамометрическим ключом. Последовательность должна в точности соблюдаться для предотвращения деформации мотора. Узнать очерёдность выкручивания можно в мануале, прилагающемуся к автомобилю.

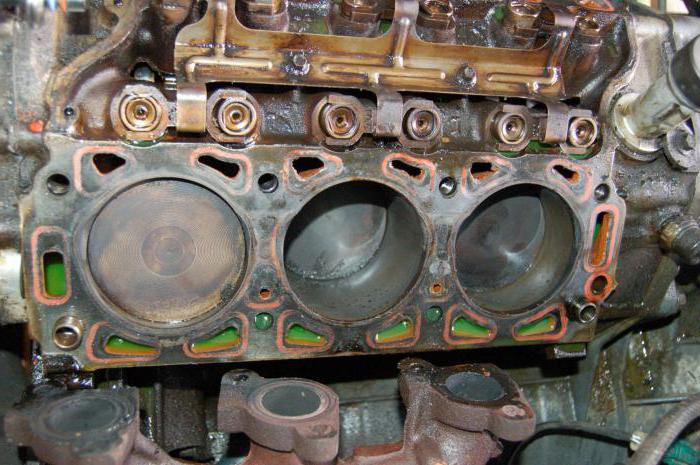

После того, как болты были откручены, происходит демонтаж ГБЦ. В зависимости от манипуляций, которые будут проводиться с головкой блока, деталь может демонтироваться в комплекте с выпускным коллектором и впускной трубой.

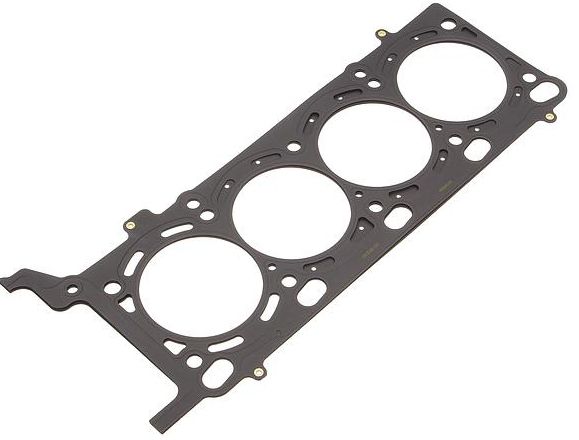

– несомненно, важная часть любого автомобиля – ВАЗ 2114 не исключение – ведь именно благодаря ей остаются герметичны сразу 3 системы: газораспределения, охлаждения и смазки (масляная). Отсюда вполне закономерно, что данный элемент – деталь одноразовая, поэтому в случае какой-то неисправности даже не пытайтесь ее починить, а сразу осуществляйте замену.

Когда нужна замена прокладки ГБЦ ВАЗ 2114?

Охлаждающая жидкость в радиаторе или расширительном бочке постоянно «пузыриться».

Пузырьки – признак негерметичности, а поскольку прокладка головки блока цилиндров эту герметичность обязана обеспечивать, скорее всего, дело именно в ней.

Через прокладку ГБЦ выходят выхлопные газы.

Ситуация редкая, но возможная, особенно у тех автомобилистов, что любят перетянуть гайки крепления.

«Дымит» выхлопная труба.

При проверке уровня масла на щупе обнаруживается белая эмульсия, как пена.

Такое может происходить опять же из-за негерметичности системы охлаждения, которая может являться следствием поврежденной прокладки ГБЦ либо (реже) наличия трещины в самом блоке.

Снижение мощности мотора и повышенный расход топлива.

Могут являться признаком самым разных поломок, в том числе и пробоя прокладки между цилиндрами.

Охлаждающая жидкость (ОЖ) замаслена.

Как и все вышеперечисленные признаки, отнюдь не требует беспрекословной замены прокладки головки блока цилиндров, но призывает провести ее тщательную диагностику.

Как заменить прокладку ГБЦ ВАЗ 2114 своими руками: пошаговая инструкция.

1. Обесточьте машину, сняв минусовую клемму с АКБ.

2. Зафиксируйте поршень 1-го цилиндра в положение ВМТ.

3. Слейте ОЖ.

4. Удостоверьтесь, что давление в системе питания достаточно низкое. Для этого отыщите на заднем конце топливной рампы элемент, похожий на золотник шины колеса с колпачком. Отверните этот колпачок, нажмите на золотник и слейте топливо в подготовленную заранее емкость. Закрутите колпачок на место.

Внимание! С этим пунктом будьте крайне осторожны и внимательны. Первые пару часов после остановки авто даже не прикасайтесь к золотнику, обожжетесь – топливо будет вылетать в виде распыленного факела и довольно горячее!

5. От выпускного коллектора отсоедините трубу глушителя. Для этого выверните гайки крепления кронштейна с трубой под днищем автомобиля. После снятия кронштейна, извлекя соответствующие гайки, снимите хомут и высвободьте приемную трубу.

6. Демонтируйте крышку ГБЦ, одновременно отсоединив впускные и выпускные коллекторы, дроссельный узел и ресивер.

7. Ослабив хомут воздухоподводящего к дросселю патрубка и отсоединив штекер от датчика массового расхода воздуха, демонтируйте с дроссельного узла патрубок воздухозаборным шлангом и воздушным фильтром.

8. С помощью отвертки и шестигранника «на 10» отключите шланги, идущие с воздуховыводящего патрубка, ослабьте все хомуты и вывинтите все крепежные винты вместе с шайбами.

9. Отключите колодки жгутов проводов от датчиков: положения дросселя, уровня и давления масла, температуры ОЖ, детонации и положения коленвала – а также регулятора холостого хода и жгута проводов форсунок.

10. Снимите наконечники ВВ проводов со свечей зажигания.

11. Вытяните из-под ресивера жгут проводов.

12. Выкрутив крепежные гайки, снимите крышку привода ГРМ, а затем и сам ремень.

13. Зафиксировав зубчатый шкив распредвала от прокручивания, выверните вместе с шайбой его болт крепления.

14. Аккуратно, не задев сальник, снимите шкив с распредвала.

15. Вывентив болты крепления, демонтируйте заднюю крышку привода распределительного вала.

17. С помощью шестигранника последовательно ослабьте болты крепления ГБЦ – по пол оборота. А после в той же последовательности выкрутите их до конца. Такая неспешность и порядок исключат возможность деформации крышки.

18. Снимите ГБЦ и с помощью отвертки, используя данный инструмент, как рычаг, отсоедините головку блока цилиндров от прокладки.

19. Очистите все высвобожденные во время ремонта поверхности и элементы, из резьбовых отверстий удалите масло.

20. По установочным втулкам поставьте новую прокладку (отверстие для прохода масла в ней должно занять место между 3 и 4 цилиндрами).

21. Удостоверьтесь, что распределительный и коленчатый вал по-прежнему находятся в позиции ВМТ. Для этого осмотрите 1 цилиндр. Оба его клапана должны быть закрыты.

22. Закрепите ГБЦ вместе с прокладкой крепежными болтами, предварительно смазанными небольшим количеством моторного масла. Затяжку болтов проводите в 4 этапа по следующей схеме:

1 этап – с силой 20 Н м (2 кгс м);
2 этап – с силой 69,4–85,7 Н м (7,1–8,7 кгс м);
3 этап – повернуть на 90 градусов;
4 этап – окончательно дожать, повернув еще на 90 градусов.

23. Соберите все снятые элементы в обратной последовательности.

Как видите, замена прокладки ГБЦ ВАЗ 2114 довольно трудоемкий и сложный процесс, поэтому если после прочтения данной статьи у вас еще остались даже малейшие сомнения и/или вопросы, лучше доверьте эту работу профессионалам.

Видео.

В данной статье вы узнаете, как производится замена прокладки ВАЗ 2109, а также притирка клапанов. Конечно, если у вас нет опыта ремонта, сделать такую работу будет очень сложно. Стоит отметить, что большинство водителей попросту боятся лезть в двигатель, так как не желают столкнуться с трудностями. Но если присмотреться немного внимательнее, то никаких проблем не должно возникнуть, если заранее изучить как можно подробнее процесс проведения ремонта. Самостоятельная замена прокладки возможна в том случае, если у вас имеется весь необходимый инструмент, в том числе Без него в этом деле просто и шагу нельзя ступить.

В каких случаях меняется прокладка

А теперь стоит поговорить о том, почему меняется прокладка головки блока цилиндров. Во-первых, довольно часто можно приобрести некачественные изделия. Во-вторых, иногда причиной замены становится нарушение целостности прокладки, вследствие чего происходит утечка антифриза. Причем вся охлаждающая жидкость смешивается с маслом, вследствие чего уменьшается Происходит это по разным причинам, но наиболее частая - неравномерная затяжка болтов крепления.

Нередко отработавшие газы начинают прорываться в систему охлаждения. При этом антифриз начинает выбрасывать из радиатора. Правда, имеется расширительный бачок, который позволяет исправить эту неприятность. Кроме того, снятие головки блока цилиндров на ВАЗ 2109 необходимо в случае капитального ремонта двигателя. Также при ремонте клапанного механизма требуется заменить А если проще, то при каждом снятии ГБЦ обязательно меняется прокладка.

Подготовка к замене

В карбюраторных ВАЗ 2109 замена выполняется практически так же, как и в инжекторных. Сначала отключаются от карбюратора провода, два тросика, с задней его части патрубки. Другими словами, это все, что необходимо сделать при снятии карбюратора. После этого нужно демонтировать распределитель зажигания. Для этого отключите фишку с контактами, которыми соединен датчик Холла. Прежде чем начинать проводить подобные работы, необходимо отключить аккумулятор от системы электроснабжения. Затем снимаете все бронепровода, не забудьте, что имеется еще шланг, который соединяет карбюратор с вакуумным корректором зажигания. При этом распределитель зажигания нет необходимости полностью снимать с автомобиля, достаточно его убрать в сторону.

Слив охлаждающей жидкости

Теперь настало время для слива охлаждающей жидкости. Для этого потребуется емкость примерно на 10 литров, ключ на 13. Первым делом сливается жидкость из радиатора системы охлаждения. Устанавливаете под сливное отверстие емкость, после этого выкручивается заглушка, но не стоит забывать, что без выкручивания пробки на расширительном бачке жидкость сливаться не будет. Чтобы на ВАЗ 2109 замена прокладки ГБЦ была проведена, нет необходимости полностью опустошать систему охлаждения.

Затем устанавливается емкость под сливное отверстие, которое находится на блоке двигателя внутреннего сгорания. Выкручивается заглушка при помощи ключа на 13. После того как вы сольете антифриз из системы, необходимо снять резиновые патрубки. Самый верхний, который соединяется с радиатором, затем патрубок печки, а самым последним тот, которым подключен термостат. При необходимости можно выкрутить дюралевую вставку на блоке двигателя.

Дальнейшие действия

Чтобы была проведена на ВАЗ 2109 замена прокладки головки блока цилиндров, необходимо демонтировать топливный насос. Для этого нужно отключить шланги от него, после чего ключом на 13 выкрутить две гайки. Теперь можно вытянуть шток бензонасоса и пластиковую направляющую. Настало самое сложное — отсоединение выпускного коллектора. Нужно чтобы автомобиль был установлен на смотровой яме. Так намного легче проводить работы. Кронштейн снимается в самом начале, без этого "штаны" не демонтировать. Выкручивается четыре гайки, которыми крепится фланец "штанов". Ослабляете хомут и снимаете полностью приемную трубу. От датчика давления масла отключается провод, но сделать это можно и сверху автомобиля. Теперь осталось немного поработать с механизмом привода газораспределительного узла.

Ременная передача ГРМ

Так, сначала снимается кожух, для этого выкручивается три болта ключом на 10. После этого ключом на 17 ослабляете натяжной ролик. Ремень может быть снят со шкива распределительного вала. Полностью его снимать нет необходимости, достаточно ослабить и увести в сторону. Но от шкива необходимо избавиться, так как он будет мешать снятию головки блока цилиндров. Чтобы замена прокладки головки блока цилиндров ВАЗ 2109 была сделана эффективнее, нужно демонтировать шкив распредвала.

Чтобы снять шкив распределительного вала, необходимо поддеть его двумя отвертками с внутренней стороны. Теперь полностью снимается натяжной ролик и выкручивается шпилька, при помощи которой он крепится к двигателю. Можно сказать, что на этом подготовительные работы закончены. Теперь все готово для снятия головки блока.

Как снимается ГБЦ

Сначала нужно выкрутить две гайки, которыми крепится крышка. Они находятся в самом верху. После этого можно выкрутить все болты крепления головки блока двигателя. Всего их 10, ключ необходим шестигранный. Вот и всё, после вынимания всех болтов можно снимать головку блока. Обратите внимание, что на автомобилях ВАЗ 2109, 2108, 21099, замена прокладки ГБЦ проводится по одинаковой схеме. Впрочем, даже на десятках с восьмиклапанным двигателем аналогичные процедуры выполняются.

Обратите свое внимание на то, что при любом демонтаже ГБЦ необходимо менять прокладку. Посмотрите на старую, какие у нее имеются повреждения, разрывы, прогары. Если уж сняли головку блока, то не поленитесь обратить внимание на состояние клапанов, седел, направляющих, колпачков и прочих элементов системы газораспределения. Если своевременно провести ремонт этого механизма, то двигатель вам будет очень признателен.

Установка ГБЦ

Первым делом, приобретите новую прокладку. Далее ее необходимо уложить на поверхности блока двигателя. Обратите внимание, что перед началом установки головки нужно приобрести новые болты. Дело в том, что при затяжке и последующем нагреве резьба на них деформируется. В результате этого повторная затяжка может обернуться нарушением работы двигателя, даже его преждевременным выходом из строя. По этой схеме проводится замена прокладки головки блока цилиндров ВАЗ 2109.

Перед установкой необходимо, чтобы отверстия с резьбой были идеально чистыми. При помощи сжатого воздуха удалите из них грязь, масло, жидкость. Если в этих отверстиях останутся посторонние предметы, то затянуть болты до конца не получится, вследствие чего произойдет утечка выхлопных газов в систему охлаждения. Причем это в лучшем случае, поэтому снятие и замена прокладки ГБЦ на ВАЗ 2109 сопровождается установкой всех новых крепежных элементов.

Затяните все болты, процедура эта проводится в четыре приема. Причем последовательность необходимо соблюдать. Сначала нужно затягивать при моменте 2 Н/м. На втором этапе необходимо увеличить усилие до 8 Н/м. Два последних этапа — поворот болтов на 180 градусов в два захода (по 90 градусов за каждый). Но старайтесь не перетянуть, так как с легкостью можно сорвать резьбу либо и вовсе поломать болты. Теперь всё собирается обратно, устанавливаются новые прокладки под крышку и штаны. Это обязательно делать, так как возможна утечка масла или протравливание выхлопных газов. На этом считается оконченной замена прокладки головки блока цилиндров ВАЗ 2109, но нужно сказать немного о притирке клапанов.

Как притереть клапаны

Для этого вам потребуются дрель - хоть ручная, хоть электрическая, лишь бы имелась функция реверса. Также необходим старый клапан, из которого необходимо сделать небольшой переходник. Его потребуется зажать в дрель. Кроме того, вам необходимо обзавестись небольшим куском прочные резиновые шланги. Также вам необходимо приобрести притирочную пасту. Обратите внимание, что она бывает двух типов - для грубой и тонкой притирки. Также стоит учитывать, что нужно ставить клапан на то седло, к которому он притирался. В противном случае работа будет нарушена полностью. Герметичности не будет между тарелкой клапана и седлом. Проводить эту работу потребуется и в том случае, если происходит замена ГБЦ. Головки блока цилиндра двигателя ВАЗ необходимо притирать к новым клапанам.

Обязательное условие - наличие дрели с реверсом. Нужно проворачивать клапан в разные стороны равномерно, чтобы поверхности оказались максимально гладкими. Стоит отметить, что сначала используется крупнозернистая паста, а после того как она уберет все мелкие неровности с поверхностей, необходимо ее стереть и нанести мелкозернистую. Последняя позволит зачистить тарелку клапана и седло до блеска. Учтите, что паста для притирки является абразивным материалом, поэтому ее попадание в цилиндр и прочие трущиеся узлы двигателя недопустимо. Работу с притиркой клапанов проводите подальше от мотора, чтобы исключить попадание пасты в цилиндры. Кроме того, обязательно проведите очистку после окончания процесса.

Выводы

В статье вы узнали, как производится на автомобиле ВАЗ 2109 замена прокладки ГБЦ, заливка, свяжка, ремонт, притирка клапанов. Обратите внимание, что для проведения ремонта двигателя и замены прокладки необходимо иметь не только инструмент, но и знания, без них можно только все испортить. Старайтесь во время проведения всех мероприятий максимально аккуратно работать, чтобы не повредить элементы систем. Обратите внимание на то, что очень часто причиной черного дыма из выхлопной системы и чрезмерного расхода масла является сильный износ сальников клапанов. И если у вашего двигателя такие симптомы присутствуют, то не поленитесь заменить эти сальники.

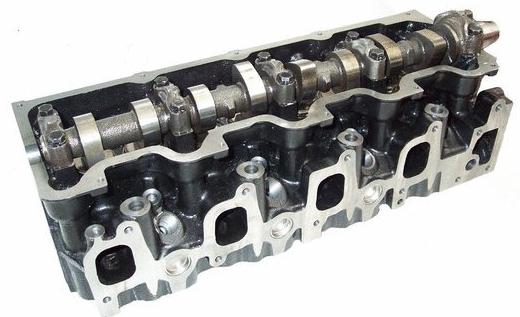

Снимать головку блока цилиндров (ГБЦ) нужно при замене прокладки, блока, а также, когда проводится ремонт механизма поршневой группы и ее клапанов или при ремонте самой головки. Кроме того, при тюнинге двигателя или полной его разборке также нужно демонтировать ГБЦ.

Перед началом работы необходимо, чтобы автомобиль был установлен на эстакаду или на смотровую яму.
