Схема тормозной системы камаз 5320 1994 года. Схема тормозной системы камаз. Клапаны и датчики

Автомобили оборудованы современными тормозными приборами, которые управляют рабочим (с раздельным приводом), стояночным, вспомогательным и запасным тормозами; устройствами для аварийного растормаживания стояночного тормоза, а также выводами для пита­ния других потребителей сжатым воздухом.

Автомобили-тягачи, предназначенные для работы с при­цепом или полуприцепом, оборудованы тормозными при­борами для подключения тормозной системы прицепа или полуприцепа с однопроводным или двухпроводным пнев­матическими приводами тормозных механизмов.

Рабочий, стояночный и запасной тормоза управляют тормозными механизмами, установленными на всех коле­сах автомобиля. В действие тормозные механизмы при­водятся с помощью тормозных камер типа 24, расположен­ных на передней оси, и тормозных камер типа 20, располо­женных на среднем и заднем мостах и выполненных как одно целое с пружинными энергоаккумуляторами. Во время движения автомобиля силовые пружины энерго­аккумуляторов сжаты под действием давления воздуха; при падении давления воздуха в цилиндрах энергоаккумуляторов силовые пружины приводят в действие тормоз­ные механизмы колес задней тележки.

Принцип действия вспомогательного тормоза основан на использовании компрессии двигателя (торможение двигателем) путем создания противодавления с помощью дроссельных заслонок в системе выпуска газов. Приме­нение вспомогательного тормоза значительно снижает нагрузку на тормозные механизмы автомобиля и увеличи­вает срок их службы.

При торможении автомобиля-тягача рабочим, стояноч­ным, вспомогательным или запасным тормозами одновре­менно затормаживаются также прицеп или полуприцеп.

Механизмы вспомогательного тормоза КамАЗ

Пневмопривод тормозных механизмов КамАЗ

Принципиальная схема пневматического привода изо­бражена. Сжатый воздух из компрессора 10 через регулятор 12 давления, предохранитель от замерза­ния 14 поступает к блоку защитных клапанов. Он состоит из двойного 20 и тройного 19 клапанов, которые распреде­ляют воздух по воздушным баллонам 16, 23, 24, 25 неза­висимых пневмоконтуров:

привода тормозных механизмов колес передней оси;

привода тормозных механизмов колес среднего и зад­него мостов;

привода механизмов стояночного и запасного тормо­зов, а также комбинированного привода тормозных меха­низмов колес прицепа или полуприцепа;

привода механизма вспомогательного тормоза и пита­ния прочих потребителей сжатого воздуха (стеклоочи­стителя, пневмосигнала и пр.);

системы аварийного растормаживания стояночного тормоза.

Защитные клапаны 20 и 19 отрегулированы так, что сначала заполняются воздушные баллоны контура при­вода механизмов стояночного и запасного тормозов, а за­тем воздушные баллоны остальных контуров.

Все воздушные баллоны имеют краны 17 слива кон­денсата и пневмоэлектрические датчики 15, связанные с со­ответствующими сигнальными лампами на щитке прибо­ров и звуковым сигналом, которые включаются при умень­шении давления сжатого воздуха в том или ином контуре ниже 5 кгс/см2.

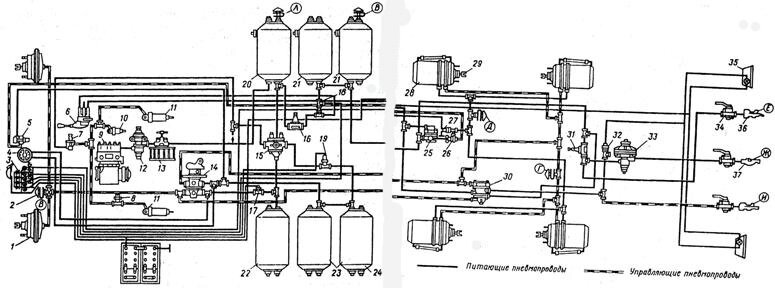

Рис. 98. Схема пневмопривода тормозных механизмов:

1 - передняя тормозная камера; 2 - клапан контрольного привода; 3 - звуковой сигнал; 4 - контрольная лампа; 5 - двухстрелочный манометр; 6 - кран аварийного растормаживания стояночного тормоза; 7 - кран стоячного тормоза; 8 - кран вспомогательного тормоза; 9 - кран ограничения давления; 10 - компрессор; 11 - пневмоцилиндр привода рычага останова двигателя; 12 - регулятор давления; 13 - пневмоэлектрический датчик включения электромагнита пневмоклапана прицепа; 14 - предохранитель от замерзания; 15 - пневмоэлектрический датчик падения давления в контуре; 16 - воздушный баллон контура рабочего тормоза колес задней тележки и контура аварийного растормаживания; 17 - кран слива конденсата; 18 - пневмоцилиндр привода механизмов вспомогательного тормоза; 19 - тройной защитный клапан; 20 - двойной защитный клапан; 21 - двухсекционный тормозной клапан; 22 - аккумуляторные батареи; 23 - воздушный баллон контура рабочего тормоза колес передней оси и контура аварийного растормаживания; 24 - воздушные баллоны контура стоячного тормоза и контура тормозов прицепов; 25 - воздушный баллон контура вспомогательного тормоза; 26 - пружинный энергоакумулятор; 27 - задняя тормозная камера; 28 - перепусковой клапан; 29 - ускорительный клапан; 30 - автоматический регулятор тормозных сил; 31 и 32 - клапаны управления тормозами прицепа соответственно с двухпроводным и однопроводным приводами; 33 - одинарный защитный клапан; 34 - разобщительный кран; 35 - соединительная головка типа «Палм»; 36 - соединительная головка типа А; 37 - задние фонари.

Давление в воздушных баллонах контуров привода рабочего тормоза контролируется двухстрелочным мано­метром 5, установленным на щитке приборов. Давление в остальных контурах тормозного привода контроли­руется с помощью переносных манометров, присоединяе­мых к клапанам контрольных выводов тормозной системы.

Рабочий тормоз

При заполнении тормозной системы воздух из баллонов 16 и 23 емкостью 40 и 20 л поступает в соответствующие секции тормозного крана 21. При нажатии на педаль воздух из нижней секции через клапан 9 ограничения давления поступает в тормозные камеры 1, которые приводят в действие тормозные меха­низмы колес передней оси. Из верхней секции крана че­рез регулятор 30 тормозных сил воздух подается в тормоз­ные камеры 27, которые приводят в действие тормозные механизмы колес среднего и заднего мостов. Одновременно от обоих контуров рабочего тормоза по отдельным маги­стралям воздух поступает к клапану 31 управления тор­мозами прицепа с двухпроводным приводом.

Стояночный тормоз

Для затормаживания автомобиля или автопоезда на стояке необходимо рукоятку тормоз­ного крана 7 установить в заднее фиксиро­ванное положение. При этом воздух из управляющей ма­гистрали ускорительного клапана 29 выходит в атмосферу. Одновременно через атмосферный вывод ускорительного клапана выпускается воздух из цилиндров энергоакку­муляторов 26 тормозных камер. Пружины, разжимаясь, приводят в действие тормозные механизмы заднего и сред­него мостов. Одновременно тормозной кран 7 включает клапан 31 управления тормозами прицепа с двухпровод­ным приводом.

Для выключения стояночного тормоза рукоятку тор­мозного крана 7 следует установить в переднее фиксиро­ванное положение. При этом воздух из воздушных бал­лонов 24 проходит через тормозной кран 7 и поступает в управляющую магистраль ускорительного клапана 29, который срабатывает и начинает пропускать сжатый воздух из воздушного баллона 24 через перепускной клапан 28, минуя тормозной кран, в пружинные энергоаккумуляторы. При этом силовые пружины сжимаются и прицеп растор­маживается.

В случае аварийного падения давления в контуре при­вода стояночного тормоза пружинные энергоаккумуляторы срабатывают, и автомобиль затормаживается. Для того чтобы автомобиль растормозить, необходимо воспользо­ваться системой аварийного растормаживания.

При нажатии на кран 6 аварийного растормаживания сжатый воздух из воздушных баллонов 16 и 23 через трехмагистральный защитный клапан 19, перепускной клапан 28 поступит в цилиндры пружинных энергоаккумуляторов и сожмет пружины, растормаживая автомобиль.

Если отсутствует запас сжатого воздуха в контуре аварийного растормаживания, автомобиль можно растор­мозить с помощью устройств для механического расторма­живания, которые встроены в цилиндры пружинных энер­гоаккумуляторов. Для этого следует вывернуть винт 9 до упора. При этом он через упорный подшип­ник 13 упрется в днище поршня и поднимет его вверх, сжимая силовую пружину 8 энергоаккумулятора. Толка­тель 4, поднимаясь, освободит шток 18 тормозной камеры, который под действием возвратной пружины 19 подни­мется вверх. Пружины стянут колодки, и автомобиль рас-тормозится.

Вспомогательный тормоз. При нажатии на кран 8 включения вспомогательного тормоза сжа­тый воздух из баллона 25 поступает в пневмоцилиндры 11 и 18. Шток цилиндра 11, связанный с рычагом рейки топливного насоса, переместится, и подача топлива пре­кратится. Штоки цилиндров 18, связанные с рычагами заслонок вспомогательного тормоза, повернут заслонки, и они перекроют приемные трубы глушителя.

пневмоэлектрического датчика 13, установ­ленного в магистрали перед цилиндром 18, замкнутся, и включится электромагнитный клапан прицепа, который частично пропустит сжатый воздух из воздушного баллона прицепа в его тормозные камеры. Таким образом, осуществ­ляется притормаживание прицепа, что предотвращает «складывание» автопоезда.

Запасной тормоз. Тормозной кран 7 стояночного тормоза имеет следящее устройство, которое позволяет притормаживать автомобиль с интенсивно­стью, зависящей от положения рукоятки тормозного крана.

При повороте крана из управляющей магистрали уско­рительного клапана 29 выпускается воздух, количество которого пропорционально углу поворота рукоятки. При этом через атмосферный вывод ускорительного клапана выходит соответствующее количество воздуха из цилиндров пружинных энергоаккумуляторов. Одновременно с тор­можением автомобиля притормаживается прицеп или полу­прицеп.

Пневмоцилиндры КамАЗ

Пневмоцилиндры

35 x 65 - управляет заслонкой вспомогательного тормозного механизма;

Приборы пневмопривода КамАЗ

Автоматический регулятор тормозных сил КамАЗ

Автоматический регулятор тормозных сил изменяет давление воздуха в тормозных камерах среднего и заднего мостов в зависимости от нагрузки автомобиля. Он установлен на раме автомобиля. Его рычаг 4 соединен с упругим элементом, который размещен на штанге, прикрепленной к балкам мостов. Упругий элемент защищает регулятор от по­вреждений при вертикальных перемещениях мостов зад­ней тележки, а также поглощает толчки и уменьшает виб­рацию, когда они превышают допустимые пределы.

Рис. 109. Автоматический регулятор тормозных сил:

I - вывод к тормозному крану; II - вывод к тормозным камерам задних колес;

1 - клапан; 2 - ступенчатый поршень; 3 - толкатель; 4 - рычаг; 5 - диафрагма; 6 - шаровая цапфа; 7 - поршень; 8 - ребристый конус корпуса; 9 - соединительная трубка; 10 - ребристый конус поршня.

Рис. 110. Установка регулятора тормозных сил:

1 - лонжерон; 2 - регулятор тормозных сил; 3 - рычаг регулятора; 4 - тяга; 5 - упругий элемент; 6 - штанга; 7 - компенсатор; 8 - средний мост; 9 - задний мост.

Если автомобиль не загружен, то расстояние между мостами и регулятором тормозных сил наибольшее и рычаг 4 находится в нижнем положении. При нагрузке автомобиля это расстояние уменьшается, и ры­чаг 4 поворачивается из положения «Порожний» в поло­жение «Груженый». Шаровая цапфа 6 служит опорой для толкателя 3, который удерживает клапан I в открытом положении до тех пор, пока не будет достигнуто давление в тормозных камерах колес задней тележки, соответствую­щее положению рычага 4.

Сжатый воздух из первой секции тормозного крана по­ступает в корпус регулятора через вывод I и отжимает вниз поршень 2. При этом толкатель 3 отжимается клапа­нам I вниз до посадки его на шаровую цапфу 6, а при даль­нейшем перемещении поршня 2 толкатель открывает клапан 1. Через вывод II воздух поступает в тормозные ка­меры, а также в полость под диафрагму 5. Через соедини­тельную трубку 9 из вывода I воздух одновременно по­ступает под поршень 7, который; обеспечивает постоянный и мягкий контакт цапфы с толкателем 3. Положение тол­кателя зависит от положения рычага регулятора.

При дальнейшем движении поршня 2 вниз диафрагма 5 накладывается на ребристый конус 10 поршня 2. Эффек­тивная площадь диафрагмы непрерывно увеличивается до тех пор, пока не превысит площадь верхней части поршня. После этого поршень 2 приподнимется и клапан I закры­вается. Давление в тормозных камерах полностью нагру­женного автомобиля становится равным давлению в сек­ции тормозного крана. Если автомобиль нагружен не полностью или совсем не нагружен, то давление в тормоз­ных камерах будет меньше давления в секции тормозного крана.

При растормаживании давление в выводе I уменьшается, ступенчатый поршень 2 перемещается вверх и закры­вает впускное отверстие клапана 1. При дальнейшем дви­жении поршня 2 клапан 1 отходит от седла толкателя 3, и сжатый воздух из тормозных камер через вывод II и полый толкатель 3 выходит в атмосферный вывод, отги­бая края резинового клапана.

Рис. 111. Упругий элемент:

1 - корпус; 2 - пружина; 3 - штанга; 4 - соединительная муфта.

Датчик включения сигна­ла при падении давления в воздушных баллонах КамАЗ

Датчик включения сигна­ла при падении давления в воздушных баллонах изобра­жен на рис. 115.

Он представляет собой пневматический выключа­тель, замыкающий цепи элек­трических ламп и звукового сигнала аварийной сигнали­зации при падении давления в воздушных баллонах (кон­трольная лампа зажигается также под включении стояночного тормоза). Датчики установлены в воздушных баллонах контуров привода тормозов и в контуре привода стояночного тормоза.

датчика размыкающие. При подаче сжатого воздуха под давлением 4,8-5,2 кгс/см2 диафрагма про­гибается и размыкает контакты электрической цепи дат­чика. При уменьшении давле­ния ниже указанной вели­чины контакты датчиков за­мыкаются.

Рис. 115. Датчик включения сигнала при падении давления в воздушных баллонах:

1 - корпус; 2 - диафрагма; 3 - контакт; 4 - замыкатель контактов; 5 – пружина.

Двойной защитный клапан КамАЗ

Двойной защитный клапан направляет под­водимый поток сжатого воздуха по двум контурам и сохра­няет давление в исправном контуре неизменным при по­вреждении другого.

Сжатый воздух от компрессора через регулятор дав­ления и предохранитель от замерзания поступает в корпус клапана, отжимает плоские клапаны 1 и 3 и направ­ляется по двум выводам в соответствующие воздушные баллоны двух контуров. Если давление в баллонах соот­ветствует давлению, при котором регулятор отключает пневмосистему от компрессора, клапаны 1 и 3 закры­ваются.

При утечке воздуха (например, из правого вывода) поршень 2 с плоским клапаном 3 под действием давления в левом выводе прижимается к поршню 5. Ход поршня 2 ограничивается упором крышки 12. Плоский клапан 3 остается прижатым пружиной 4, вставленной в поршень 5, до тех пор, пока давление имеет определенную величину. И как только давление в крестообразном отверстии поршня 2 будет больше усилия, развиваемого пружиной 4, плоский клапан 3 отходит от поршня 2, и избыточный воз­дух проходит в негерметичный контур.

В случае повышенного расхода воздуха в одном из кон­туров действие клапана аналогично описанному.

Двойной защитный клапан при повреждении одного из контуров поддерживает давление сжатого воздуха в дру­гом контуре в пределах 5,2-5,4 кгс/см2.

Рис. 103. Двойной защитный клапан:

1 и 3 - плоские клапаны; 2 и 5 - поршни ; 4 - пружина; 6 - упорное кольцо, 7 и 8 - уплотнительные кольца; 9 - защитный чехол; 10 - пробка с дренаж­ным отверстием; 11 - регулировочная шайба; 12 - крышка.

Двухмагистральный перепускной клапан КамАЗ

Вывод I клапана соединяется с магистралью ускори­тельного клапана, вывод II - с магистралью пружинных энергоаккумуляторов, а вывод III - с магистралью крана аварийного растормаживания.

Когда автомобиль растормаживается с помощью руч­ного тормозного крана, сжатый воздух передвигает мем­брану 1. Она прижимается к седлу 2, и сжатый воздух через вывод II поступает в цилиндры энергоаккумулято­ров.

При растормаживании автомобиля с помощью кра­на аварийного растормаживания сжатый воздух подво­дится к выводу III, и мембрана 1 прижимается к сед­лу 3.


Рис. 113. Двухмагистральный перепускной клапан:

I - Вывод к ускорительному клапану; II - вывод к цилиндрам энергоаккумуляторов; III - вывод крану аварийного растормаживания; 1 - мембрана, 2 и 3 – седла.

Двухсекционный тормозной кран КамАЗ

Двухсекционный тормозной кран имеет две независимые расположенные последовательно (тандемом) секции. Выводы крана соединены с воздушными балло­нами раздельного привода рабочего тормоза.

Усилие от рычага тормозного крана через резиновый упругий элемент 4 передается ступенчатому поршню 3. Перемещаясь вниз, поршень 3 закрывает выпускное от­верстие клапана 2, а затем открывает его от седла. Через вывод II сжатый воздух поступает в тормозные камеры задних колес до тех пор, пока сила нажатия на рычаг не будет уравновешена давлением сжатого воздуха на сту­пенчатый поршень 3.

Одновременно с повышением давления в выводе II сжатый воздух через канал в корпусе крана проходит в полость над поршнем 1 второй секции тормозного крана. Поршень 1, имеющий большую площадь, перемещается вниз (при небольшом давлении в надпоршневом простран­стве) и воздействует на ступенчатый поршень 6 второй сек­ции тормозного крана. При перемещении поршня 6 вниз закрывается выпускное отверстие клапана 7, а затем кла­пан отходит от седла. Сжатый воздух через вывод 1 по­ступает в тормозные камеры колес передней оси.

С повышением давления в выводе 1 сжатый воздух проходит в полость под поршни 1 и 6; давление воздуха уравновешивает силу, действующую на поршень сверху. Вследствие этого в выводе 1 также устанавливается давле­ние, соответствующее усилию на рычаге тормозного крана (следящее действие).

Рис. 105 Двухсекционный тормозной кран:

I-II - выводы к тормозным камерам соответственно передних и задних колес; III и IV - выводы к воздушным баллонам; 1 - ускорительный пор­шень; 2 и 7 - клапаны; 3 и 6 - ступенчатые поршни; 4 - упругий элемент; 5 - упорный болт.

В случае повреждения контура и при падении давле­ния в выводе II крана усилие от рычага тормозного крана через болт 5 будет передаваться непосредственно на шток ступенчатого поршня 6. Таким образом, вторая секция будет управляться механически, а не пневматически и сох­ранять свою работоспособность.

При повреждении другого контура и отсутствии воз­духа в выводе 1 второй секции первая секция работает аналогично описанному выше. Когда же усилие с тормоз­ной педали снимается, рычаг тормозного крана под дей­ствием упругого элемента 4 возвращается в исходное по­ложение; возвратная пружина, разжимаясь, поднимает вверх ступенчатый поршень 3. Клапан 2 садится в седло, и доступ воздуха из воздушного баллона к выводу II прекращается. При дальнейшем движении поршня 3 вверх откроется вьйускное отверстие клапана 2. Сжатый воздух через отверстия клапанов 2 и 7 и атмосферного вывода (выполнено в нижней части тормозного крана) уйдет в атмосферу.

Падение давления в выводе II, а следовательно, над поршнем 1 заставляет перемещаться поршни I и 6 в верх­нее положение. Прекращается подача воздуха из баллона, и воздух из вывода I удаляется в атмосферу через открыв­шееся выпускное отверстие клапана 7.

Тормозной кран полностью срабатывает при усилии на рычаге 80 кгс и ходе рычага 26 мм. Начальная нечув­ствительность секций крана составляет около 15 кгс. Разность давлений в секциях крана может быть до 0,15 кгс/см2.

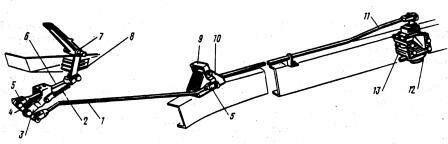

Привод крана состоит из тяг и рычагов, соединяющих его с тормозной педалью (она установлена на одной под­ставке с педалью подачи топлива). Педаль связана тягой с промежуточным рычагом, размещенным на кронштейне под полом кабины. К кронштейну прикреплена также оттяжная пружина педали тормоза. Промежуточный ры­чаг установлен так, что центр его нижнего отверстия, к которому присоединена тяга, идущая к рычагу маятни­кового типа, совпадает с осью опрокидывания кабины. Поэтому при опрокидывании кабины элементы привода тормозного крана практически не перемещаются.

Рычаг маятникового типа размещен на верхней полке левого лонжерона рамы и связан тягой непосредственно с рычагом тормозного крана.

Клапан контрольного вывода КамАЗ

Для измерения давления в контуре или отбора воздуха необходимо отвернуть пластмассовый колпачок 4 клапана и навернуть на клапан наконечник шланга, присоединен­ного к контрольному манометру или потребителю. При этом конический клапан 6, прижимаемый пружиной 7 к седлу, под действием толкателя 5 откроется, и воздух пойдет в шланг.

Колпачок 4 соединен с корпусом клапана пластмас­совой петлей 3.

Рис. 114. Клапан контрольного вывода:

1 - штуцер; 2 - корпус; 3 - петля; 4 - колпачок; 5 - толкатель; 6 - клапан; 7 - пружина.

Клапан ограничения давления КамАЗ

Клапан ограничения давления ограничивает давление воздуха в тормозных камерах передней оси при неполном торможении и ускоряет выпуск воздуха из тор­мозных камер.

Вывод III клапана соединен со второй секцией тормоз­ного крана, вывод II - с тормозными камерами передних колес. При торможении сжатый воздух из тормозного крана через вывод III поступает в клапан, воздействует на верхний торец поршня 3 и перемещает его вместе с двой­ным клапаном вниз. Выпускной клапан 6 закрывается, а при дальнейшем продвижении поршня 3 открывается впускной клапан 4. При этом сжатый, воздух поступает к выводу II и далее к тормозным камерам передней оси. Одновременно, сжатый, воздух воздействует на нижний торец поршня 3. (площадь которого больше, чем у верх­него торца) и перемещает поршень вверх. Таким образом, в выводе II устанавливается давление, соответствующее соотношению площадей торцов поршня 3, т. е. 1,75:1. Это соотношение сохраняется при увеличении давления в выводе III до 3,5 кгс/см2.

Рис. 108. Клапан ограничения давления:

I - атмосферный вывод; II - вывод к тормозным камерам передних колес; III - вывод к тормозному крану; 1 - пружина; 2 - выравнивающий поршень; 3 - ступенчатый поршень; 4 - впускной клапан; 5 - соединитель клапанов; 6 - выпускной клапан.

Если давление в выводе III становится больше 3,5 кгс/см2, то сила, действующая на верхний торец порш­ня 3, за счет дополнительного воздействия поршня 2 возрастает. При дальнейшем повышении его разность дав­лений в выводах III и II становится все меньше и, когда оно станет 6 кгс/см2, уменьшается до нуля.

С уменьшением давления в выводе III поршни 2 и 3 вместе с двойным клапаном переместятся вверх, клапан 4 закроется, откроется выпускной клапан 6, и сжатый воз­дух из тормозных камер выйдет в атмосферу через вывод I с резиновым грязезащитным уплотнителем. При этом огра­ничительный клапан будет клапаном быстрого растормаживания.

Клапан управления тормозами прицепа с двухпровод­ным приводом КамАЗ

К выводам II и V подводится сжатый воздух. Сжатый воздух, воздействуя на диафрагму 11 сверху и на поршень 10 снизу, устанавливает шток 12 в нижнее положение. Имеющийся в верхней части корпуса двухсекционный пор­шень 4 под действием пружины 8 находится в верхнем по­ложении. Вместе с ним занимает верхнее положение пор­шень 7 с выпускным клапаном 9. Впускной клапан 3 под действием пружины 1 закрыт, а выпускной клапан 9 открыт, вывод IV через разгрузочный клапан 2 и вывод VI соединен с атмосферой.

Торможение прицела, т. е. подача сжатого воздуха к выводу IV, происходит при подводе сжатого воздуха к выводам I и III одновременно или к каждому выводу отдельно, а также при падении давления в выводе, II т. е. при торможении автомобиля стояночным тормозом. При подводе сжатого воздуха к выводу III поршни 4 и 7 одно­временно перемещаются вниз, выпускной клапан 9 за­крывается, открывается впускной клапан 3, и сжатый воз­дух поступает из воздушного баллона автомобиля через клапан 3 к выводу IV и далее в тормозную магистраль при­цепа и к клапану управления тормозами прицепа с однопроводным приводом.

Следящее действие осуществляется при воздействии усилия пружины 6 и давления сжатого воздуха на пор­шень 7 снизу. Вследствие этого в выводе IV устанавли­вается давление, пропорциональное давлению в выводе III .

Рис. 118. Клапан управления тормозами прицела с двухпроводным приводом:

I - вывод к секции тормозного крана; II - вывод к крану управления стоя­ночным тормозом; III - вывод к секции тормозного крана; IV - вывод в тор­мозную магистраль прицепа; V - вывод к воздушному баллону; VI - вывод в атмосферу;

1 и 8 - пружины: 2 - разгрузочный клапан; 3 - впускной клапан; 4 - двухсекционный поршень; 5 - регулировочный винт; 6 - уравновешивающая пружина; 7 - следящий поршень; 9 - выпускном клапан; 10 - поршень; 11 - диафрагма; 12 - шток.

Герметичное соединение клапанов 3 и 9 обеспечивается не только усилием пружины 1, но и давлением сжатого воздуха, поступающего под опорную площадку клапана 3 по каналам в корпусе разгрузочного клапана 2.

При расторможений сжатый воздух выходит в атмо­сферу через тормозной кран. Поршень 4 под действием пружины 8 и сжатого воздуха в выводе IV перемещается вверх вместе с поршнем 7. Впускной клапан 3 закрывается, а выпускной 9 открывается, сообщая вывод IV с атмосфер­ным выводом VI через полости разгрузочного клапана 2 и штока 12.

При подводе сжатого воздуха к выводу I диафрагма 11 со штоком 12, поршнем 10 и клапаном 3 перемещается вверх. Выпускной клапан 9 закрывается, впускной кла­пан 3 отжимается вниз, и сжатый воздух из воздушного баллона через клапан 3 поступает к выводу IV и далее в тормозную магистраль прицепа. Следящее действие осу­ществляется при воздействии сжатого воздуха на диа­фрагму 11 снизу и на поршень 10 сверху.

При выпуске сжатого воздуха в атмосферу через тормоз­ной кран давление под диафрагмой 11 падает, и шток 12 вместе с поршнем 10 перемещается вниз до упора. Впуск­ной клапан 3 закрывается, выпускной клапан 9 открывает­ся, сжатый воздух из магистрали прицепа через вывод IV и полости в клапане 2 и штоке 12 выходит в атмосферу.

При подаче сжатого воздуха к выводам I и III одно­временно перемещаются поршни 4 и 7 вниз, а шток 12 с поршнем 10 вверх. Торможение и растормаживание происходит так же, как описано выше.

При включении стояночного или запасного тормоза уменьшается давление в выводе II и над диафрагмой 11. Под действием сжатого воздуха, поступающего через вывод V, поршень 10 и шток 12 перемещаются вверх, и воздух через клапан 3 поступает в тормозную маги­страль прицепа.

Следящее действие осуществляется взаимодействием давления сжатого воздуха сверху на диафрагму 11 и снизу на поршень 10.

В поршень 7 снизу ввернут винт 5, с помощью которого изменяют предварительное усилие пружины 6. При уве­личении усилия пружины повышается давление в выводе IV по сравнению с давлением в выводе III.

Клапан управления тормозами прицепа с однопроводным приводом КамАЗ

Рис. 119. Клапан управления тормозами прицепа с однопроводным приводом:

I - вывод в соединительную магистраль; II - вывод в атмосферу; III - вывод к клапану управления тормозами прицепа с двухпроводным приводом; IV - вывод к воздушному баллону; 1 - следящая камера; 2 - уплотнительное кольцо; 3 - ступенчатый поршень; 4 - рабочая камера; 5 - силовая пружина; 6 - диафрагма; 7 - шток; 8 - выпускной клапан; 9 - впускной кла­пан; 10 - пружина; 11 - винт; 12 - нижний поршень; 13 - соединительная камера.

Сжатый воздух из воздушного баллона стояночного тормоза подается к выводу IV. В отторможенном состоя­нии пружина 5 удерживает диафрагму 6 вместе со што­ком 7 в нижнем положении. При этом выпускной клапан 8 закрыт, а впускной клапан 9 открыт, и воздух проходит к выводу I, соединенному с магистралью управления тормозами прицепа. Когда давление в магистрали при­цепа, а следовательно, и в камере 13 достигает определен­ной величины, нижний поршень 12 опускается и закры­вает впускной клапан 9.

Давление в магистрали регулируют винтом 11, изме­няющим предварительное усилие пружины 10.

При торможении сжатый воздух поступает к выводу III клапана, заполняя камеру 4, поднимает диафрагму со штоком 7 и открывает выпускной клапан 8. Воздух из ма­гистрали управления тормозами прицепа через полый шток и вывод II выходит в атмосферу.

Следящее действие осуществляется ступенчатым порш­нем 3, который при падении давления в выводе I и в ка­мере 1 опускается и перемещает вниз шток 7, закрывая выпускной клапан 8. При дальнейшем повышении давле­ния в выводе III сжатый воздух из соединительной маги­страли выпускается полностью, и прицеп затормаживается.

Компрессор поршневого типа КамАЗ , непрямоточный, двух­цилиндровый, одноступенчатого сжатия. Ком­прессор установлен на переднем торце задней крышки блока. Привод компрессора шестеренчатый, от блока рас­пределительных шестерен. Поршни алюминиевые, с пла­вающими пальцами. От осевого перемещения пальцы в бобышках поршня фиксируются стопорными кольцами. Воздух из впускного коллектора двигателя поступает в цилиндры компрессора через пластинчатые впускные клапаны. Сжатый поршнями воздух вытесняется в пневмосистему через расположенные в головке цилиндров пла­стинчатые нагнетательные клапаны.

Рис. 99. Компрессор КамАЗ:

1 - коленчатый вал; 2 - замочная шайба; 3 - гайка крепления шестерни; 4 - уплотнитель; 5 - пружина уплотнителя; 6 - сегментная шпанка; 7 - шестерня привода; 8 - шарикоподшипник; 9 - картер; 10 - вкладыш; 11 - шатун>; 12 - пробка; 13 - маслосъемное кольцо; 14 - поршневой палец; 15 - компрессионное кольцо; 16 - поршень; 17 - головка цилиндров: 18 - прокладка головки; 19 - блок цилиндров; 20 - штуцер; 21 - прок­ладка картера; 22 - регулировочные прокладки; 23 – крышка.

Блок иголовка охлаждаются жидкостью, подводимой из системы охлаждения двигателя. Масло к трущимся поверхностям компрессора подается из масляной маги­страли двигателя к заднему торцу коленчатого вала ком­прессора идалее через уплотнитель по каналам колен­чатого вала к шатунным подшипникам. Коренные шарико­подшипники, поршневые пальцы и стенки цилиндров сма­зываются разбрызгиванием.

При достижении в пневмосистеме давления 7,0- 7,5 кгс/см2 регулятор давления сообщает нагнетательную магистраль с атмосферой, прекращая тем самым подачу воздуха в пневмосистему.

Когда давление воздуха в пневмосистеме снизится до 6,2-6,5 кгс/см2, регулятор перекрывает выход воздуха в атмосферу, и компрессор снова начинает нагнетать воз­дух в пневмосистему.

Кран слива конденсата КамАЗ

Кран слива конденсата показан на рис. 117. Кран под действием пружины 2 и давления воздуха в воздушном баллоне постоянно закрыт. При утапливании или отклю­чении штока 1 в боковом направлении открывается кла­пан 6, и сжатый воздух и конденсат выпускаются из воз­душного баллона. При отпускании штока 1 клапан 6 закрывается. Запрещается тянуть шток 1 вниз, так как это может привести к разрушению клапана крана.

Рис. 117. Крен слива конденсата:

1 - шток; 2 - пружина; 3 - корпус; 4 - опорное кольцо; 5 - шайба; 6 - клапан.

Кран управления вспомогательным тормозом КамАЗ

Кран управления вспомогательным тормозом и кран аварийного растормаживания стояночного тор­моза. Сжатый воздух через вывод I поступает в полость А под впускным клапаном 4. При нажатии на кнопку тол­кателя I впускной клапан 4 открывается, а канал 3 в толкателе закрывается, и воздух через выход III по­ступает в рабочий цилиндр. При отпускании кнопки под действием пружины 2 толкатель 1 возвращается в верхнее положение, а впускной клапан 4 закрывается. Из рабочего цилиндра воздух начинает выходить в атмосферу через отверстия в толкателе 1 и вывод II.

Кран аварийного растормаживания аналогичен» по устройству крану управления вспомогательным тормозом.

Рис. 107. Кран управления тормозом:

А - полость; I - вывод к воздушному баллону; II - атмосферный вывод; III - вывод к пневмоцилиндрам; 1 - толкатель; 2 - пружина толкателя; 3 - выпускной канал; 4 - впускной клапан.

Кран управления стояночным тормозом КамАЗ

Сжатый воздух из системы подводится к выводу III крана. И вследствие того, что под действием пружин 3 и 5 шток 7 удерживается в нижнем положении, а седло 9 прижато к выпускному клапану 10 он через отверстие седла, вы­полненное в поршне проходит к выводу I и далее в управляющую магистраль ускорительного клапана.

При поворачивании рукоятки 6 кулачки 4 поднимают шток 7. Клапан 10 под действием дружины I также под­нимается, отверстие седла поршня II закрывается, а от­верстие в клапане 10 открывается, и воздух из управляю­щей магистрали через вывод II выходит в атмосферу. В крайних положениях рукоятка 6 удерживается фикса­тором 8. Из промежуточных положении рукоятка автома­тически возвращается в нижнее положение, соответствую­щее выключению тормоза.

Следящее действие осуществляется горпдаем 11 и урав­новешивающей пружиной 2. Следящее устройство тормоз­ного крана позволяет использовать стояночный тормоз для аварийного торможения.

Рис. 108 Кран управления стояночным тормозом:

I - вывод управляющей магистрали ускорительного клапана; II - атмосферный вывод; III - вывод к воздушному баллону; 1 - пружина выпускного клапана; 2 - уравновешивающая пружина; 3 и 5 - пружины штока; 4 - кулачок; 6 - рукоятка крана; 7 - шток; 8 - фиксатор рукоятки; 9 - седло; 10 - выпускной клапан; 11 - поршень.

Одинарный защитный клапан КамАЗ

Одинарный защитный клапан изображен на рис. 102. Работает он следующим об­разом. При поступлении воз­духа через канал 7 под диа­фрагму 3, которая закрывает выходной канал 2, она прижимается к посадочному ме­сту пружиной 5 через поршень 4. При давлении 5,5 кгс/см2 сжатый воздух, преодолевая усилие пружины 5, приподнимает диафрагму 3 и проходит в выходной канал 2, откуда через обратный клапан 1 поступает в питающую магистраль (усилие пружины 5 регулируют винтом 6). При падении давления в канале 7 ниже 5,45 кгс/см2 диа­фрагма под действием пружины опускается и закрывает выходной канал 2.

Таким образом, одинарный защитный клапан сохра­няет давление в воздушном баллоне автомобиля-тягача при аварийном уменьшении давления в питающей маги­страли прицепа, а также предохраняет тормозную систему прицепа от самозатормаживания при внезапном падении давления в баллоне тягача, так как в этом случае при растормаживании тягача невозможно растормозить прицеп с места водителя.

Рис. 102. Одинарный защитный клапан:

1 - обратный клапан; 2 - выход­ной канал; 3 - диафрагма; 4 - поршень; 5 - пружина; 6 - регу­лировочный винт; 7 - входной канал.

Предохранитель от замер­зания КамАЗ

Предохранитель от замер­зания защищает трубопроводы и приборы пневматического тормозного привода от замерзания. Кор­пус 2 закрыт крышкой 7. Между крышкой и корпусом установлено уплотнительное кольцо 4. В крышку вмонти­ровано выключающее устрой­ство, которое состоит из што­ка 10 с рукояткой, запираю­щего штифта 8, уплотнителя и пробки 6 с уплотнительной

обоймой. Между дном корпуса и пробкой 6 штока 10 размещен фитиль 3, растягиваемый пружиной 1. Резьбо­вая пробка наливного отверстия крышки имеет щуп для измерения уровня залитого спирта. Пробка уплот­нена прокладкой. В дно корпуса ввернута сливная проб­ка. В крышке имеется жиклер 5 для выравнивания дав­ления воздуха в магистрали и корпусе предохранителя при закрытом положении. Емкость резервуара 200 см3 или 1000 см3.

Рас. 101. Предохранитель от замер­зания:

1 - пружина фитиля; 2 - корпус; 3 - фитиль; 4 и 9 - уплотнительные кольца; 5 - жиклер; 6 - пробка с уплотнительным кольцом; 7 - крышка; 8 - запирающий штифт; 10 - шток с рукояткой.

Когда рукоятка штока находится в верхнем положении, воздух, нагнетаемый компрессором в воздушные баллоны, проходит мимо фитиля испарителя и обогащается парами спирта. Конденсат образо­вавшейся смеси водяных па­ров и паров спирта имеет достаточно низкую темпера­туру замерзания.

При температуре окру­жающего воздуха выше + 5°С шток следует установить в нижнее положение, повернув рукоятку. При этом пробка 6 с уплотнителем утапливает фитиль 3 с пружиной 1, и резервуар разобщается с пневматической магист­ралью.

Разобщительный кран КамАЗ

Разобщительный кран закрыт, если его рукоятка 9 расположена поперек корпуса крана. При повороте рукоятки 9 толкатель 8 воздействует на шток 6 с уплотнительной диафрагмой. Шток, двигаясь вниз, отжимает клапан 4, и сжатый воздух от клапана управле­ния поступает в магистраль прицепа.

Рис. 120. Разобщительный кран:

I - кран открыт; II - кран закрыт;

1 - пробка; 2 - корпус; 3 - пружина клапана; 4 - клапан; 5 - возвратная пружина; 6 - шток с диафрагмой; 7 - крышка; 8 - толкатель; 9 - рукоятка.

Регулятор давления КамАЗ

Регулятор давления предназначен для регу­лировки давления сжатого воздуха, поступающего от компрессора.

Сжатый воздух от компрессора через ввод IV регуля­тора, фильтр 2, канал 11 подается в кольцевой канал 5. Через обратный клапан 9 сжатый воздух поступает к вы­воду 11 и далее в воздушные баллоны пневмосистемы авто­мобиля. Одновременно по каналу 7 сжатый воздух про­ходит в полость А под поршень 6, который нагружен урав­новешивающей пружиной 5. При этом выпускной клапан 4, соединяющий полость Б над разгрузочным поршнем 12 с атмосферой через вывод 1, открыт, а впускной кла­пан 10, через который сжатый воздух подводится в по­лость Б, под действием пружины закрыт. Под действием пружины закрыт также и разгрузочный клапан 1. При таком состоянии регулятора система наполняется сжатым воздухом от компрессора.

При давлении в полости А, равном 6,0-7,5 кгс/см2, поршень 6, преодолев усилие уравновешивающей пру­жины 5, поднимается вверх; клапан 4 закрывается, впуск­ной клапан 10 открывается, и сжатый воздух из полости А поступает в полость Б.

Под действием сжатого воздуха разгрузочный пор­шень 12 перемещается вниз, разгрузочный клапан 1 откры­вается, и сжатый воздух из компрессора через вывод III выходит в атмосферу вместе со скопившимся в полости конденсатом. При этом давление в кольцевом канале 8 падает, и обратный клапан 9 закрывается. Таким образом, компрессор работает в разгруженном режиме без противо­давления.

Рис. 100. Регулятор давления:

А - полость под следящим поршнем; Б - полость над разгрузочным поршнем; I и III - атмосферные выводы; 11 - вывод в пневматическую систему; IV - ввод от компрессора; 1 - разгрузочный клапан; 2 - фильтр; 3 - пробка канала отбора воздуха; 4 - выпускной клапан; 5 - урав­новешивающая пружина; 6 - следящий поршень; 7 в 11 - каналы; 8 - кольцевой канал; 9 - обратный клапан; 10 - впуск­ной клапан; 12 - разгрузочный поршень; 13 - седло разгрузочного клапана; 14 - клапан для накачки шин; 15 - колпачок.

Когда давление в выводе 11 и полости А понизится до 6,2-6,5 кгс/см2, пор­шень 6 под действием пружины 5 переместит­ся вниз, клапан 10 за­кроется, а выпускной клапан 4 откроется, со­общив полость Б с ат­мосферой через вывод 1. При этом разгрузочный, поршень 12 под дейст­вием пружины подни­мается вверх, клапан 1 под действием пружины закроется, и компрес­сор будет нагнетать сжатый воздух в пневмосистему.

Разгрузочный кла­пан 1 служит также предохранительным клапаном. Если регу­лятор не сработает при давлении 7,0- 7,5 кгс/см2, то клапан 1 откроется, преодолев сопротивление своей пружины и пружины поршня 12. Клапан 1 открывается при дав­лении 10-13,5 кгс/сма. Давление открытия регулируют изменением количества прокладок, установленных под пру­жиной клапана.

Для присоединения специальных устройств регулятор давления имеет вывод, который соединен с выводом IV через фильтр 2. Этот вывод закрыт резьбовой проб­кой 3. Кроме того, преду­смотрен клапан отбора воз­духа для накачки шин, ко­торый закрыт колпачком 15. При навинчивании штуцера шланга для накачки шин кла­пан утапливается, открывая доступ сжатому воздуху в шланг и преграждая проход сжатого воздуха в тормозную систему. Перед накачива­нием шин давление в воздуш­ных баллонах следует пони­зить до давления, соответст­вующего включению регуля­тора, так как во время холостого хода нельзя про­извести отбор воздуха.

Соединительные головки автомобиля-тягача КамАЗ

Соединительные головки автомобиля-тягача . Их в ком­плекте три: две типа «Палм» и одна типа А.

Рис. 221. Соединительная головка типа А:

1 – корпус, 2 – пружина, 3 – обратный клапан, 4 – седло клапана, 5 – крышка, 6 – кольцевая гайка.

Соединительная головка типа А имеет клапан 3, который под действием усилия пружины 2 обычно закрыт. Крышка 5 предохраняет соедини тельную го­ловку и магистраль от попадания ныли и грязи. Сое­динение головок типов А и Б (прицепа) показано.

Ряс. 122. Соединение головок: типов А и Б:

1 - штифт

Соединительные головки типа «Палм» уста­новлены в магистралях двухпроводного привода тормозов тягача и прицепа. Головки бесклапанные. Ониимеют резиновое уплотнение 2 для герметизации стыка соеди­ненных головок, а также фиксаторы 4, которые удержи­вают их в сцепленном состоянии.

Рис, 123. Соединительная головка типа «Паям» и соединение головок:

а - соединительная головка; б - соединение головок тягача и прицепа;

1 - корпус; 2 - уплотнение; 3 - крышка; 4 - фиксатор.

Тройной защитный клапан КамАЗ

Тройной защитный клапан направляет поток сжатого воздуха в три контура и сохраняет неизменным давление в них при повреждении одного из контуров.

Сжатый воздух от компрессора через ввод корпуса поступает в полости под клапанами 3 и 12. При этом кла­паны преодолевают усилие уравновешивающих пружин 5 и 9, которые через диски 4 и 10 воздействуют на диафрагмы 8 и 11 и открываются. Сжатый воздух через два вывода направляется в баллоны контура привода тормозных ме­ханизмов колес передней оси и контура привода тормоз­ных механизмов колес задней тележки. Одновременно с наполнением воздушных баллонов открываются кла­паны 13 и 14, и воздух поступает в полость над клапаном 15. При достижении определенного давления клапан 15, преодолевая усилие пружины 18, открывается, и воздух заполняет контур аварийного растормаживания стояноч­ного тормоза.

Рис. 104. Тройной защитный клапан:

1 - корпус; 2 - колпак; 3, 12 и 15 - магистральные клапаны; 4, 10,17 - опорные диски; 5, 9 и 18 - пружины; 6 - заглушка; 7 - регулировочный винт; 8, 11 и 16 - диафрагмы; 13 и 14 - клапаны.

Клапаны 3 и 12 открываются при давлении 5,2 кгс/см2, а клапан 15 - при давлении 5,1 кгс/см2. Предварительное усилие пружин, воздействующих через диски и диафрагмы, клапаны, регулируют винтами 7. Между диафрагмами и клапанами установлены буферные пружины.

При исправных контурах пневмопривода диафрагмы 8, 11 и 16 прогибаются под действием давления воздуха, по­ступающего под клапаны и находящегося в баллонах. Поэтому клапаны открываются даже и тогда, когда давле­ние в полостях под ними ниже указанного.

В случае выхода из строя одного из контуров давление во внутренних полостях корпуса клапана уменьшается, и под действием пружин все клапаны закрываются. Но поскольку в полости вод клапаны продолжает поступать воздух от компрессора, а на диафрагмы воздействует сжа­тый воздух, проходящий из исправных контуров, клапаны, через которые пополняются воздухом исправные контуры, открываются при давлении, меньшем, чем давление откры­тия клапана в неисправном контуре.

При выходе из строя магистрали, идущей от компрес­сора, клапаны под действием оружия закрываются, и дав­ление в контурах пневмопривода сохраняется.

Ускорительный клапан КамАЗ

Ускорительный клапан ускоряет впуск сжа­того воздуха и выпуск его из цилиндров энергоаккумуля­торов.

К выводу III подсоединяется магистраль от воздуш­ного баллона. При падении давления в магистрали руч­ного тормозного крана, присоединенного к выводу IV, впускной клапан 4 закрыт, выпускной клапан 1 открыт, из цилиндров пружинных энергоаккумуляторов через вывод I воздух выходит в атмосферный вывод II. Как только сжатый воздух из ручного тормозного крана по­падает в камеру 2, поршень 3 опускается вниз, закрывая гари этом клапан 1 и открывая клапан 4. Сжатый воздух проходит из воздушного баллона в пружинные энерго­аккумуляторы и действует на поршень 3 снизу. Как только давление, действующее на поршень снизу, становится не­сколько больше давления, действующего на поршень сверху, поршень приподнимается, клапан 4 закрывается, и дав­ление в пружинных энергоаккумуляторах не повышается. Аналогичное следящее действие поршня 3 проявляется и при понижении управляющего давления. При этом сжатый воздух из пружинных энергоаккумуля­торов выходит в атмосферу через открывшийся выпускной клапан 1 и атмосферный вывод II.

Рис. 112. Ускорительный клапан:

II - вывод к цилиндрам энергоаккумуляторов; II - вывод в атмосферу; III - вывод к воздушному баллону; IV - вывод к крану управления стояночным тормозом;

1 - выпускной клапан; 2 - управляющая камера; 3 - поршень; 4 - впускной клапан; 5 - пружина.

Для обеспечения ускоряющего действия клапана ма­гистраль, соединяющая баллон с ускорительным клапаном и пружинными энергоаккумуляторами, выполнена в виде короткой трубки большого диаметра. Управляющая магистраль идущая от ручного тормозного крана, пред­ставляет собой более длинную трубку меньшего диаметра, так как заполняемый воздухом объем над поршнем 3 невелик.

Тормозная камера с пружинным энергоаккумулятором типа 20

Тормозная камера с пружинным энергоаккумулятором типа 20 предназначена для приведения в действие тормозных механизмов колес среднего и заднего мостов при включении рабочего, стояночного и запасного тор­мозов.

Камера прикреплена к кронштейну разжимного кулака двумя болтами. Шток 18 тормозной камеры связан с регу­лировочным рычагом тормозного механизма.

При торможении рабочим тормозом сжатый воздух подается в полость над диафрагмой 16. Диафрагма воздей­ствует на шток 18 тормозной камеры, который выдвигается и приводит в действие тормозной механизм колеса. При выпуске воздуха шток и диафрагма возвращаются в ис­ходное положение с помощью возвратной пружины 19.

При включении Стояночного тормоза сжатый воздух выпускается из полости под поршнем 5. Поршень под дей­ствием силовой пружины 8 движется вниз и перемещает толкатель 4, который через подпятник 3 воздействует на диафрагму 16 и шток 18 тормозной камеры, и автомо­биль затормаживается.

При выключении стояночного тормоза воздух подается в цилиндр энергоаккумулятора, под поршень 5, который, поднимаясь, сжимает силовую пружину. При этом под­нимается толкатель и освобождает диафрагму и шток тормозной камеры, которые под действием возвратной пру­жины поднимаются вверх.

В случае торможения запасным тормозом воздух частично выпускается из цилиндров энергоаккумуляторов. Количество воздуха, выпускаемого из цилиндров, за­висит от положения рукоятки тормозного крана.

Рис. 94. Тормозная камера типа 20:

1 - корпус тормозной камеры, 2 - подпятник; 3 - уплотнительное кольцо; 4 - толкатель; 5 - поршень; 6 - уплотнение поршня; 7 - цилиндр энеогоаккумулятора; 8 - силовая пружина; 9 - винт механизма аварийного растормаживания; 10 - упорная гайка; 11 - патрубок цилиндра; 12 - дренажная трубка; 13 - упорный подшипник; 14 - фланец; 15 - патрубок тормозной камеры; 16 - диафрагма тормозной камере; 17 - опорный диск; 18 - шток; 19 - возвратная пружина.

Механизмы вспомогательного тормоза уста­новлены в приемных трубах глушителя. Каждый механизм состоит из сферического корпуса 1 и заслонки 3, закрепленной на валу 4. На валу заслонки закреплен так­же поворотный рычаг 2, сое­диненный со штоком пневмоцилиндра. Рычаг 2 и связан­ная с ним заслонка 3 имеют два фиксированных положе­ния.

Рис. 95. Механизм вспомогательного тормоза:

1 - корпус; 2 - рычаг; 3 - дрос­сельная заслонка; 4 - вал заслонки.

При выключении вспомо­гательного тормоза заслон­ка 2 устанавливается вдоль потока отработавших газов, а при включении тормоза - поперек потока, препятствуя выходу их и тем самым обеспечивая возникновение противодавления в выпускных коллекторах. Одновременно прекращается подача топли­ва. Двигатель начинает работать в режиме торможе­ния.

Пневмоцилиндры приводят в действие механизмы вспо­могательного тормоза. Используются пневмоцилиндры двух типов:

35x65 - управляет заслонкой вспомогательного тормозного механизма;

30x20 - отключает подачу топлива.

Цилиндры закреплены с помощью пальцев. Работают эти цилиндры идентично: при подаче сжатого воздуха поршень перемещается и выдвигает шток, связанный с ис­полнительным органом; в исходное положение поршень возвращается под действием возвратной пружины.

Рис. 96. Пневмоцилиндр привода заслонки механизма вспомогательного тормоза:

1 - корпус цилиндра; 2 - поршень; 3 и 5 - возвратные пружины; 4 - шток; 6 - манжета.

Рис. 97. Пневмоцилиндр привода рычага остановки двигателя:

1 - корпус цилиндра; 2 - поршень; 3 - возвратная пружина; 4 - шток; 6 - манжета.

Предназначена для приведения в действие тормозных механизмов перед­них колес автомобиля. Цифра 24 указывает размер актив­ной площади диафрагмы в квадратных дюймах.

Диафрагма зажата между корпусом 5 камеры и крыш­кой 2 стяжным хомутом 6, состоящим из двух полуколец.

Рис. 93. Тормозная камера типа 24:

1 - штуцер; 2 - крышка корпуса; 3 - диафрагма; 4 - опорный диске; 5 - возвратная пружина; 6 - хомут; 7 - шток; 8 - корпус камеры; 9 - кольцо; 10 - контргайка; 11 - защитный чехол; 12 - вилка.

Камера к кронштейну разжимного кулака прикреплена двумя болтами, приваренными к фланцу, который встав­лен в корпус камеры изнутри. Шток камеры заканчивается резьбовой вилкой 12, соединенной с регулировочным ры­чагом. Поддиафрагменная полость связана с атмосферой через дренажные отверстия, выполненные в корпусе 8 камеры.

При подаче сжатого воздуха в полость над резиновой диафрагмой 3 последняя перемещается и воздействует на шток 7. При растормаживании шток, а вместе с ним и диа­фрагма под действием возвратной пружины 5 возвра­щаются в исходное положение.

Тормозной механизм КамАЗ

Тормозные механизмы КамАЗ установлены на всех шести колесах автомобиля. Основной узел тормозного механизма смонтирован на суппорте, жестко связанном с фланцем моста. На эксцентриковые оси 1, закрепленные в суппорте, свободно опираются две тормозные колодки 4 с прикрепленными к ним фрикционными накладками 6, выполненными по серповидному профилю в соответствии с характером их износа. Оси колодок с эксцентричными опорными поверхностями позволяют при сборке тормоза правильно сцентрировать колодки с тормозным барабаном. Тормозной барабан крепится к ступице колеса пятью болтами.

Рис. 92. Тормозной механизм КамАЗ:

1 - эксцентриковая ось; 2 - накладка осей; 3 - чека оси; 4 - колодка; 5 - стяжная пружина; 6 - накладка колодки; 7 - кронштейн; 8 - ось ролика; 9 - разжимной кулак; 10 - ролик; 11 - регулировочный рычаг; 12 - гайка эксцентриковой оси; 13 - суппорт; 14 - щиток; 15 - вал разжим­ного кулака.

При торможении колодки раздвигаются S-образным кулаком 9 и прижимаются к внутренней поверхности барабана. Между разжимным кулаком и колодками уста­новлены ролики 10, снижающие трение и улучшающие эффективность торможения. В исходное положение ко­лодки возвращаются четырьмя стяжными пружинами 5.

Вал 15 разжимного кулака вращается в кронштейне, прикрепленном к суппорту болтами. На этом же крон­штейне установлена тормозная камера. На конце вала раз­жимного кулака находится регулировочный рычаг 11 червячного типа, соединенный со штоком тормозной ка­меры при помощи вилки и пальца. Щиток 14 тормоза, прикрепленный болтами к суппорту, защищает тормозной механизм от грязи.

Тормозные системы автомобиля КамАЗ-4310


Автомобили КамАЗ-4310, как и автомобили КамАЗ-5320, оборудованы рабочей, запасной, стояночной и вспомогательной тормозными системами, приводом тормозов прицепа, аварийной системой растормаживания тормозов стояночной тормозной системы и системами контроля и аварийной сигнализации о работе тормозных систем. По устройству и работе приборов и приводов эти системы идентичны аналогичным системам автомобилей КамАЗ-5320. Некоторые изменения в конструкции приводов тормозных систем автомобилей КамАЗ-4310 в отличие от аналогичных конструкций автомобилей КамАЗ-5320 будут показаны при описании схемы пневматического привода тормозов автомобиля КамАЗ-4310.

Система питания привода сжатым воздухом снабжена отдельным конденсационным баллоном, повышающим надежность работы тормозного привода вследствие уменьшения возможности появления паровоздушных пробок в трубопроводах. Она включает в себя компрессор, регулятор давления, предохранитель от замерзания конденсата в сжатом воздухе и конденсационный баллон.

Сжатый воздух из системы питания распределяется по воздушным баллонам независимых контуров I, II я III соответственно через тройной и одинарный защитные клапаны.

В контуре I привода тормозов рабочей тормозной системы колес передней оси и прицепа отсутствует клапан ограничения давления. Контур включает в себя тройной защитный клапан, воздушный баллон емкостью 20 л, нижнюю секцию двухсекционного тормозного крана, клапан контрольного вывода В, две тормозные камеры тормозных механизмов передней оси автомобиля, трубопроводы и шланги, соединяющие эти аппараты, и трубопроводы от жней секции тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом. Контур II состоит из части тройного защитного клапана, двух воздушных баллонов общей емкостью 40 л, верхней секции двухсекционного тормозного крана, клапана контрольного вывода Д, четырех тормозных камер тормозных механизмов задней тележки, трубопроводов и шлангов, соединяющих эти аппараты, и трубопровода от верхней секции тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом.

Рис. 7.26. Схема пневматического привода тормозов автомобиля КамАЗ-4310:
1 - пневматический кнопочный кран аварийного растормаживания стояночной тормозной системы; 2 - двухстрелочный манометр; 3- контрольные лампы и зуммер; 4 - клапан контрольного вывода; 5 - тормозная камера типа 24; 6 - ручной тормозной кран управления стояночной и запасной тормозными системами; 7 - пневматический кнопочный кран управления вспомогательной тормозной системой; 8- пневматический цилиндр привода рычага остановки двигателя; 9 - компрессор; 10 - регулятор давления; 11 - пневмоэлектрический датчик электромагнитного клапана прицепа; 12 - пневматический цилиндр привода заслонки моторного тормоза-замедлителя; 13 - предохранитель от замерзания; 14 - двухсекционный тормозной кран; 15 - конденсационный баллон; 16 - тройной защитный клапан; 17, 21, 22 -датчики падения давления; 18 - воздушный баллон контура I; 19 - воздушный баллон контура III ; 20, 31 - одинарные защитные Клапаны; 23 - воздушный баллон контура 11; 24 - кран слива конденсата; 25 - пружинный энергоаккумулятор; 26 - датчик включения стояночного тормоза; 27- ускорительный клапан; 28 - двухмагистральный перепускной клапан; 29 - тормозная камера типа 24;24; 30-клапан управления тормозами прицепа c. двухпроводным приводом; 32-датчик включения сигнала торможения; 33 - клапан управления тормозами прицепа с однопроводным приводом; 34 - разобщительный кран; 35 - задний фонарь; 36 - соединительная головка типа «Палм»; 37 - соединительная головка типа «А»; А, Б, Г,Д - клапаны контрольных выводов

Контур III привода тормозов стояночной и запасной тормозных систем состоит из одинарного защитного клапана, двух воздушных баллонов общим объемом 40 л, тормозного крана, ускорительного клапана, части двухмагистрального перепускного клапана, четырех пружинных энергоаккумуляторов тормозных камер, датчика включения стояночного тормоза, датчика включения сигнала торможения, двух клапанов контрольных выводов, трубопроводов и шлангов, соединяющих аппараты. Датчик включения сигнала торможения установлен в контуре III так, что обеспечивает включение ламп стоп-сигнала при торможении автомобиля как стояночной (запасной), так и рабочей тормозными системами, а также в случае выхода из строя одного из контуров рабочей тормозной системы.

Контур привода вспомогательной тормозной системы и питания других потребителей включает в себя часть тройного защитного клапана, пневматический кран, два пневмоцилиндра привода заслонок вспомогательного тормоза, пневмоцилиндр привода выключения подачи топлива, пневмоэлектрический датчик И, трубопроводы и шланги, соединяющие эти аппараты. Питание воздухом привода обеспечивается от контуров рабочей тормозной системы. Контрольная лампа падения давления в контуре отсутствует. Через контур привода вспомогательной тормозной системы обеспечивается питание сжатым воздухом дополнительных (не тормозных) потребителей: системы регулирования давления воздуха в шинах, стеклоочистителя, пневмосигнала, пневмогидрав-лического усилителя сцепления, управления агрегатами трансмиссии и др.

Привод тормозов прицепа автомобиля-тягача - комбинированный, выполненный по однопроводной и двухпроводной схемам. Он включает в себя клапан управления тормозами прицепа с двухпроводным приводом, защитный одинарный клапан, клапан управления тормозами прицепа с однопроводным приводом, три разобщительных крана и три соединительных головки - две головки типа «Палм» для двухпроводного привода тормозов прицепа и одну головку типа «Л» для однопроводного привода тормозов прицепа. Соединительные головки установлены на задней

поперечине рамы автомобиля-тягача. Питание комбинированного привода тормозов прицепа осуществляется от воздушных баллонов контура III привода стояночной и запасной тормозных систем.

Контур привода системы аварийного растормаживания тормозов стояночной тормозной системы состоит из пневматического кнопочного крана аварийного растормаживания, части двухма-гистрального клапана, трубопроводов и шлангов, соединяющих эти аппараты. Питание привода системы аварийного растормаживания тормозов стояночной тормозной системы осуществляется от воздушных баллонов контура II привода рабочих тормозов задней тележки.

Система аварийной сигнализации и контроля состоит из двух частей:

световой и акустической сигнализации о работе тормозных систем и их приводов при помощи сигнальных электрических ламп, расположенных на панели приборов автомобиля, и звукового сигнала (зуммера). Для этого в воздушных баллонах пневматического привода установлены датчики падения давления, которые при недостаточном давлении в баллонах замыкают цепи сигнальных электрических ламп и звукового сигнала. Кроме того, в пневматическом приводе имеется датчик сигнала торможения, который замыкает цепь электрических ламп стоп-сигнала при срабатывании любой тормозной системы, кроме вспомогательной;

клапанов контрольных выводов, позволяющих производить диагностику технического состояния пневматического тормозного привода и отбор сжатого воздуха для технического обслуживания автомобиля.

К атегория: - Автомобили Камаз Урал

ТОРМОЗНАЯ СИСТЕМА.

Автомобили и автопоезда КамАЗ оборудованы четырьмя автономными тормозными системами: рабочей, запасной, стояночной и вспомогательной. Хотя эти системы имеют общие элементы, работают они независимо и обеспечивают высокую эф-фективность торможения в любых условиях экс-плуатации. Кроме того, автомобиль оснащен при-водом аварийного растормаживания, обеспечиваю-щим возможность возобновления движения авто-мобиля (автопоезда) при автоматическом его тормо-жении из-за утечки сжатого воздуха, аварийной сигнализацией и контрольными приборами, позво ляющими следить за работой пневмопривода.

Тормозная система модернизированных автомо-билей КАМАЗ в отличие от серийных автомобилей содержит:

- одноцилиндровый компрессор производитель-ностью 380 л/мин при противодавлении 0,7 МПа (7 кгс/см 2) и оборотах двигателя 2200 об/мин;

- управление рабочими тормозами осуществля-ется двухсекционным тормозным краном с подвес-ной педалью, установленной на передней панели кабины;

Вместо блока защитных клапанов применен четырехконтурный защитный клапан;

- для охлаждения сжатого воздуха устанавливает-ся охладитель;

- ускорительный клапан в магистрали контура II тормозной системы для уменьшения времени сраба-тывания тормозов задней тележки;

- пропорциональный клапан (только для КА-МАЗ-65115);

- вместо соединительных головок типа «Палм» устанавливаются автоматические головки.

Система тормозная рабочая предназначена для уменьшения скорости движения автомобиля или полной его остановки. Тормозные механизмы рабо-чей тормозной системы установлены на всех шести колесах автомобиля. Привод рабочей тормозной системы - пневматический двухконтурный, он при-водит в действие раздельно тормозные механизмы передней оси и задней тележки автомобиля. Управ-ляется привод ножной педалью, механически свя-занной с тормозным краном. Исполнительными органами привода рабочей тормозной системы яв-ляются тормозные камеры.

Система тормозная запасная предназначена для плавного снижения скорости или остановки движу-щегося автомобиля в случае полного или частичного выхода из строя рабочей системы.

Система тормозная стояночная обеспечивает тор-можение неподвижного автомобиля на горизон-тальном участке, а также на уклоне и при отсутствии водителя. Стояночная тормозная система на автомо-билях КамАЗ выполнена как единое целое с запас-ной и для ее включения рукоятку ручного крана следует установить в крайнее (верхнее) фиксирован-ное положение.

Таким образом, в автомобилях КамАЗ тормозные механизмы задней тележки являются общими для рабочей, запасной и стояночной тормозных систем, а две последние имеют, кроме того, и общий пнев-матический привод.

Система тормозная вспомогательная автомобиля служит для уменьшения нагруженности и тем-пературы тормозных механизмов рабочей тормоз-ной системы. Вспомогательной тормозной системой на автомобилях КамАЗ является моторный тормоз- замедлитель, при включении которого перекры-ваются выпускные трубопроводы двигателя и от-ключается подача топлива.

Система растормаживания аварийная предназ-начена для оттормаживания пружинных энергоак-кумуляторов при их автоматическом срабатывании и остановке автомобиля вследствие утечки сжатого воздуха в приводе. Привод системы аварийного растормаживания сдублирован: кроме пневма-тического привода имеются винты аварийного от-тормаживания в каждом из четырех пружинных энергоаккумуляторов, что позволяет растормозить последние механическим путем.

Система аварийной сигнализации и контроля состо-ит из двух частей:

1. Световой и акустической сигнализации о ра-боте тормозных систем и их приводов. В различных точках пневматического привода встроены пневмо-электрические датчики, которые при действии лю-бой тормозной системы, кроме вспомогательной, замыкают цепи электрических ламп «стоп-сигнала». Датчики падения давления установлены в ресиверах привода и при недостаточном давлении в последних замыкают цепи сигнальных электрических ламп, расположенных на панели приборов автомобиля, а также цепь звукового сигнала (зуммера).

2. Клапанов контрольных выводов, с помощью которых производится диагностика технического состояния пневматического тормозного привода, а также (при необходимости) отбор сжатого воздуха. На автомобилях-тягачах КамАЗ установлен также комплекс пневматических аппаратов для приведе-ния в действие тормозных механизмов прицепа (полуприцепа) с однопроводным и двухпроводным приводом. Наличие на тягачах такого привода обес-печивает их агрегатирование с любыми прицепами (полуприцепами), имеющими пневматический при-вод тормозных механизмов.

Ниже приведены основные технические данные тормозных систем (табл. 45).

Таблица 45

Модель автомобиля

5320 5410

53212 53213 54112

53215 54115

55111

53229

65115

43101

43114 43115 43118 44108

4326

53228 6426 65111

Длина регулировочного рычага, мм: - передней оси

Задней оси

125150

Ход штоков тормозных камер, мм: - передней оси

20-30

25-35

20-30

25-35

20-30

25-35

Задней тележки

20-30125-35

20-30

20-30

Тип тормозных камер: - передней оси

24 30

Задней тележки

20/20

24/24

Диаметр барабана, мм

Ширина накладок, мм

Суммарная площадь накладок, мм 2

6300

4200

6300

Длина рычага регулятора тормоз-ных сил, мм

Нет регуля-тора

Статический прогиб задней под-вески, мм

Рис. 285. Тормозной механизм: 1 - ось колодки; 2 -суппорт; 3 - щиток; 4 - гайка оси; 5 - накладка осей колодок; 6 - чека оси колодки; 7 - колодка тормозная; 8 - пружина; 9 - накладка фрикционная; 10-кронштейн разжимного кулака; 11 - ось ролика; 12 - кулак разжимной; 13 - ролик; 14 - рычаг регулировочный

Тормозные механизмы (рис. 285) установлены на всех шести колесах автомобиля, основной узел тормозного механизма смонтирован на суппорте 2, жестко связанном с фланцем моста. На эксцентрики осей 1, закрепленные в суппорте, свободно опи-раются две тормозные колодки 7 с прикрепленными к ним фрикционными накладками 9, выполненными по серповидному профилю в соответствии с характе-ром их износа. Оси колодок с эксцентричными опор-ными поверхностями позволяют при сборке тормоз-ных механизмов правильно сцентрировать колодки относительно тормозного барабана. Тормозной бара-бан крепится к ступице колеса пятью болтами.

При торможении колодки раздвигаются S-образ-ным кулаком 12 и прижимаются к внутренней по-верхности барабана. Между разжимным кулаком 12 и колодками 7 установлены ролики 13, снижающие трение и улучшающие эффективность торможения. В отторможенное состояние колодки возвращаются четырьмя оттяжными пружинами 8.

Разжимной кулак 12 вращается в кронштейне 10, прикрепленном к суппорту болтами. На этом кронш-тейне устанавливается тормозная камера. На конце вала разжимного кулака установлен регулировочный рычаг 14 червячного типа, соединенный со штоком тормозной камеры при помощи вилки и пальца. Щиток, прикрепленный болтами к суппорту, защи-щает тормозной механизм от грязи.

Рис. 286. Регулировочный рычаг: 1- крышка; 2 - заклепка; 3 - колесо зубчатое; 4 - заглушка; 5 - червяк; 6 - корпус; 7 - втулка; 8 - болт стопорный; 9 - пружина фиксатора; 10 - шарик фиксатора; 11 - ось червяка; 12 - масленка

Регулировочный рычаг предназначен для умень-шения зазора между колодками и тормозным бара-баном, увеличивающимся вследствие износа фрик-ционных накладок. Устройство регулировочного ры-чага показано на рис. 286. Регулировочный рычаг имеет стальной корпус 6 с втулкой 7. В корпусе находится червячное зубчатое колесо 3 со шлицевы-ми отверстиями для установки на разжимной кулак и червяк 5 с запрессованной в него осью 11. Для фиксации оси червяка имеется стопорное устрой-ство, шарик 10 которого входит в лунки на оси 11 червяка под действием пружины 9, упирающейся в стопорный болт 8. Зубчатое колесо удерживается от выпадания крышками 1, прикрепленными к корпу-су 6 рычага. При повороте оси (за квадратный конец) червяк поворачивает колесо 3, а вместе с ним пово-рачивается разжимной кулак, раздвигая колодки и уменьшая зазор между колодками и тормозным барабаном. При торможении регулировочный рычаг поворачивается штоком тормозной камеры.

Перед регулированием зазора стопорный болт 8 необходимо ослабить на один-два оборота, после регулировки болт надежно затянуть.

Привод тормозных механизмов. Принципиальные схемы привода приведены на рис. 287-292.


Рис. 287. Пневмопривод тормозных механизмов автомобиля мод. 5320: А - контрольный вывод контура IV; В, Е - клапаны контрольных выводов III контура; С - вывод контрольный контура I; D - вывод контрольный контура II; N - магистраль тормозная управляющая двухпроводного привода; Р - магистраль соединительная однопроводного привода; R - магистраль питающая двухпроводного привода; 1 - камеры тормозные типа 24; 2 - кран управления стояночной тормозной системой; 3 - кран аварийного растормаживания стояночной тормозной системы; 4 - кран управления вспомогательной тормозной системой; 5 - манометр двухстрелочный; 6 - лампы контрольные и звуковой сигнализатор; 7 - клапан контрольных выводов; 8 - клапан ограничения давления; 9 - компрессор; 10 - пневмоцилиндр привода рычага останова двигателя; 11 - регулятор давления; 12 - предохранитель от замерзания; 13 - клапан двойной защитный; 14 -датчик включения электромагнитного клапана тормозного механизма прицепа; 15 - батареи аккумуляторные; 16 - кран двухсекционный тормозной; 17 - клапан тройной защитный; 18 - датчик падения давления в ресивере; 19 - краны слива конденсата; 20 - ресивер конденсационный; 21 - клапан отбора воздуха; 22 - ресиверы контура II; 23 - пневмоцилиндр привода заслонки вспомогательной тормозной системы; 24, 25 - ресиверы I и III контуров; 26 - камеры тормозные типа 20х20; 27 - датчик включения контрольной лампы стояночной тормозной системы; 28 - энергоаккумуляторы; 29 - клапан ускорительный; 30 - регулятор автоматический тормозных сил; 31 - клапан управления тормозными механизмами прицепа с двухпроводным приводом; 32 - клапан двухмагистральный; 33 - датчик включения сигнала торможения; 34 - клапан управления тормозными механизмами прицепа с однопроводным приводом; 35 - клапан одинарный защитный; 36 - фонари задние; 37 - краны разобщительные; 38, 39 - соединительные головки типа А и типа “Палм”


Рис. 288. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-53229,-65115,-54115,-43253:1 - водоотделитель; 2 -компрессор; 3 - охладитель; 4 -четырехконтурный защитный клапан; 5 -автоматической регулятор тормозных сил; 6 - регулятор давления; 7 -выключатель сигнала торможения; 8 -тормозной кран; 9 - пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы; 10 - кран управления стояночной тормозной системой; 11 -пропорциональный клапан; 12 -пневмоцилиндр привода рычага останова двигателя; 13 - кран управления вспомогательной тормозной системой; 14 - манометр; 15 -тормозные камеры типа 30/30; 16 -ресивер контура 1Y; 17 - ресиверы контура 11; 18 - кран слива конденсата; 19 - тормозные камеры типа 20/20; 20,24 - ускорительные клапаны; 21- двухмагистральный перепускной клапан; 26 выключатель контрольной лампы стояночной тормозной системы; 23 - ресивер контура III; 25 - ресивер контура I; 26 - выключатель контрольной лампы падения давления воздуха в контуре III; 27 - кран экстренного растормаживания


Рис. 289. Схема пневматического привода тормозных механизмов автомобилей КамАЗ-4326:1 - тормозные камеры типа 24; 2 (А, В, С) - контрольные выводы; 3 - пневмоэлектрический выключатель элетромагнитного клапана прицепа; 4 - кран управления вспомогательной тормозной системой; 5 - двухстрелочный манометр; 6 - компрессор; 7 -пневмоцилиндр привода рычага останова двигателя; 8 - водоотделитель; 9 - регулятор давления; 11 - двухмагистральный перепускной клапан; 12–4-х контурный защитный клапан; 13 - кран управления стояночной тормозной системой; 14 - теплообменник; 15 - двухсекционный тормозной кран; 17 - пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 - ресивер контура I; 19 - ресивер потребителей; 20 - выключатель сигнализатора падения давления; 21 - ресивер контура III; 22 - ресиверы контура II; 23 - кран слива конденсата; 24 - тормозные камеры типа 20/20 с пружинными энергоаккумуляторами; 25, 28 - ускорительные клапаны; 26 - клапан управления тормозными системами прицепа с двухпроводным приводом; 27 - выключатель сигнализатора стояночной тормозной системы; 29 - клапан управления тормозными системами прицепа с однопроводным приводом; 30 -автоматические соединительные головки; 31 - соединительная головка типа А; R - N - I


Рис. 291 . Схема пневматического привода тормозных механизмов автомобилей КамАЗ-43101, 43114:1 - тормозные камеры типа 24; 2 (А, В, С) - контрольные выводы; 3 - пневмоэлектрический выключатель элетромагнитного клапана прицепа; 4 - кран управления вспомогательной тормозной системой; 5 - двухстрелочный манометр; 6 - компрессор; 7 - пневмоцилиндр привода рычага останова двигателя; 8 - водоотделитель; 9 - регулятор давления; 11 -двухмагистральный перепускной клапан; 12–4-х контурный защитный клапан; 13 - кран управления стояночной тормозной системой; 14 - теплообменник; 15 - двухсекционный тормозной кран; 17 - пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 - ресивер контура I; 19 - ресивер потребителей; 20 -выключатель сигнализатора падения давления; 21 - ресивер контура III; 22 - ресиверы контура II; 23 - кран слива конденсата; 24 - тормозные камеры типа 20/20 с пружинными энергоаккумуляторами; 25, 28 - ускорительные клапаны; 26 - клапан управления тормозными системами прицепа с двухпроводным приводом; 27 - выключатель сигнализатора стояночной тормозной системы; 29 - клапан управления тормозными системами прицепа с однопроводным приводом; 30 - автоматические соединительные головки; 31 - соединительная головка типа А; R - к питающей магистрали двухпроводного привода; Р - к соединительной магистрали однопроводного привода; N - к управляющей магистрали двухпроводного привода; 31- датчик падения давления в ресиверах I контура; 32- датчик падения давления в ресиверах II контура; 33-датчик стоп- сигнала; 34-кран экстренного растормаживания



Источником сжатого воздуха в приводе является компрессор 9. Компрессор, регулятор давления 11, предохранитель 12 от замерзания конденсата, кон-денсационный ресивер 20 составляют питающую часть привода, из которой очищенный сжатый воз-дух под заданным давлением подается в необходи-мом количестве в остальные части пневматического тормозного привода и к другим потребителям сжа-того воздуха. Пневматический тормозной привод разбит на автономные контуры, отделенные друг от друга защитными клапанами. Каждый контур действует независимо от других контуров, в том числе и при возникновении неисправностей. Пневматичес-кий тормозной привод состоит из пяти контуров, разделенных одним двойным и одним тройным защитными клапанами.

Контур I привода рабочих тормозных механизмов передней оси состоит из части тройного защитного клапана 17; ресивера 24 вместимостью 20 л с краном слива конденсата и датчиком 18 падения давления в ресивере, части двухстрелочного манометра 5; ниж-ней секции двухсекционного тормозного крана 16; клапана 7 контрольного вывода (С); клапана 8 огра-ничения давления; двух тормозных камер 1; тормоз-ных механизмов передней оси тягача; трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопровод от нижней секции тормозного крана 16 до клапана 81 управления тормозными системами прицепа с двух-проводным приводом.

Контур II привода рабочих тормозных механиз-мов задней тележки состоит из части тройного защитного клапана 17; ресиверов 22 общей вмести-мостью 40 л с кранами 19 слива конденсата и датчиком 18 падения давления в ресивере; части двухстрелочного манометра 5; верхней секции двух-секционного тормозного крана 16; клапана конт-рольного вывода (D) автоматического регулятора тормозных сил 30 с упругим элементом; четырех тормозных камер 26; тормозных механизмов задней тележки (промежуточного и заднего мостов); трубо-проводов и шланга между этими аппаратами. В контур входит также трубопровод от верхней секции тормозного крана 16 к клапану 31 управления тор-мозными механизмами с двухпроводным приводом.

Контур III привода механизмов запасной и стоя-ночной тормозных систем, а также, комбинирован-ного привода тормозных механизмов прицепа (по-луприцепа) состоит из части двойного защитного клапана 13; двух ресиверов 25 общей вместимостью 40 л с краном 19 слива конденсата и датчиком 18 падения давления в ресиверах; двух клапанов 7 контрольного вывода (В и Е) ручного тормозного крана 2; ускорительного клапана 29; части двух-магистрального перепускного клапана 32; четырех пружинных энергоаккумуляторов 28 тормозных ка-мер; датчика 27 падения давления в магистрали пружинных энергоаккумуляторов; клапана 31 уп-равления тормозными механизмами прицепа с двух-проводным приводом; одинарного защитного кла-пана 35; клапана 34 управления тормозными ме-ханизмами прицепа с однопроводным приводом; трех разобщительных кранов 37 трех соединитель-ных головок; головки 38 типа А однопроводного привода тормозных механизмов прицепа и двух головок 39 типа “Палм” двухпроводного привода тормозных механизмов прицепа; пневмоэлектри-ческого датчика 33 “стоп-сигнала”, трубопроводов и шлангов между этими аппаратами. Следует отме-тить, что пневмоэлектрический датчик 33 в контуре установлен таким образом, что он обеспечивает включение ламп “стоп-сигнала” при торможении автомобиля не только запасной (стояночной) тор-мозной системой, но и рабочей, а также в случае выхода из строя одного из контуров последней.

Контур IV привода вспомогательной тормозной системы и других потребителей не имеет своего ре-сивера и состоит из части двойного защитного клапана 13; пневматического крана 4; двух цилиндров 23 при-вода заслонок; цилиндра 10 привода рычага останова двигателя; пневмоэлектрического датчика 14; трубо-проводов и шлангов между этими аппаратами.

От контура IV привода механизмов вспомога-тельной тормозной системы сжатый воздух поступает к дополнительным (не тормозным) потреби-телям; пневмосигналу, пневмогидравлическому уси-лителю сцепления, управлению агрегатами транс-миссии и пр.

Контур V привода аварийного растормаживания не имеет своего ресивера и исполнительных органов. Он состоит из части тройного защитного клапана 17; пневматического крана 4; части двухмагистрального перепускного клапана 32; соединяющих аппараты трубопроводов и шлангов.

Пневматические тормозные приводы тягача и прицепа соединяют три магистрали: магистраль од-нопроводного привода, питающая и управляющая (тормозная) магистрали двухпроводного привода. На седельных тягачах соединительные головки 38 и 39 находятся на концах трех гибких шлангов указан-ных магистралей, закрепленных на поддерживающей штанге. На бортовых автомобилях головки 38 и 39 установлены на задней поперечине рамы.

Для улучшения влагоотделения в питающей части тормозного привода автомобилей мод. 53212, 53213 на участке компрессор - регулятор давления допол-нительно предусмотрен влагоотделитель, ус-тановленный на первой поперечине автомобиля в зоне интенсивного обдува.

С этой же целью на всех моделях автомобиля КамАЗ на участке предохранитель от замерзания - защитные клапаны предусмотрен конденсационный ресивер вместимостью 20 л. На самосвале 55111 отсутствует аппаратура управления тормозными ме-ханизмами прицепа, разобщительные краны, соеди-нительные головки.

Для наблюдения за работой пневматического тор-мозного привода и своевременной сигнализации о его состоянии и возникающих неисправностях в кабине на щитке приборов имеются пять сигналь-ных лампочек, двухстрелочный манометр, показы-вающий давление сжатого воздуха в ресиверах двух контуров (I и II) пневматического привода рабочей тормозной системы, и зуммер, сигнализирующий об аварийном падении давления сжатого воздуха в ресиверах любого контура тормозного привода.

Рис. 293. Механизм вспомогательной тормозной системы: 1 - корпус; 2 - рычаг поворотный; 3 - заслонка; 4 - вал

Механизм вспомогательной тормозной системы (рис. 293). В приемных трубах глушителя установлены кор-пус 1 и заслонка 3, закрепленная на валу 4. На валу заслонки закреплен также поворотный рычаг 2, соеди-ненный со штоком пневмоцилиндра. Рычаг 2 и связан-ная с ним заслонка 3 имеют два положения. Внутрен-няя полость корпуса сферическая. При выключении вспомогательной тормозной системы заслонка 3 уста-навливается вдоль потока отработавших газов, а при включении - перпендикулярно потоку, создавая определенное противодавление в выпускных коллек-торах. Одновременно прекращается подача топлива. Двигатель начинает работать в режиме компрессора.

Рис. 2.29. Схема пневматического привода тормозных механизмов автомобиля КамАЗ-5320:
А - клапан контроля вывода IV контура; Б, Д - клапаны контрольного вывода III контура; В - клапан контрольного вывода I контура; Г - клапан контрольного вывода II контура; Е - питающая магистраль двухпроводного привода; Ж - соединительная магистраль однопроводного привода; И - тормозная (управляющая) магистраль двухпроводного привода; К, Л - дополнительные клапаны контрольного вывода;
1 -компрессор; 2 - регулятор давления, 3 - предохранитель от замерзания; 4 - двойной защитный клапан; 5 - тройной защитный клапан; 6 - конденсационный ресивер; 7 - кран слива конденсата; 8. 9. 10 - ресиверы соответственно III, I и-II контуров; 11 - датчик падения давления в ресивере; 12 - клапан контрольного вывода; 13 - пневматический кран; 14 - датчик включения электромагнитного клапана тормозов прицепа; 15 - пневматический цилиндр привода рычага останова двигателя; 16 -- пневматический цилиндр привода заслонки вспомогательного тормоза; 17. - тормозной двухсекционный кран; 18 - двухстрелочный манометр; 19 - тормозная камера типа 24; 20 - клапан ограничения давления; 21 - кран управления стояночным и запасным тормозами; 22 - ускорительный клапан; 23 - тормозная камера типа 20/20 с пружинным энергоаккумулятором; 24 - двухмагистральный перепускной клапан; 25 - клапан управления тормозами прицепа с двухпроводным приводом; 26 - защитный одинарный клапан; 27 - клапан управления тормозами прицепа с однопроводным приводом; 28 - разобщительный кран; 29 - соединительная головка типа "Палм"; 30 - соединительная головка типа А; 31 - датчик "стоп-сигнала"; 32 - автоматический регулятор тормозных сил; 33 - клапан отбора воздуха; 34 - аккумуляторные батареи; 35 - блок контрольных ламп и зуммер; 36 - задний фонарь; 37 - датчик включения стояночного тормоза

Рис. 2.30. Схема пневматического привода тормозных механизмов автомобиля КамАЗ-4310:
А, Б, В. Г, Д - клапаны контрольных выводов; Е - питающая магистраль двухпроводного привода; Ж - соединительная магистраль однопроводного привода; И - тормозная (управляющая) магистраль двухпроводного привода; 1 - передняя тормозная камера типа 24; 2 клапан контрольного вывода; 3 - блок контрольных ламп и зуммер; 4 - двухстрелочный манометр; 5 - кран аварийного растормаживания; 6 - кран управления стояночным тормозом; 7 кран управления вспомогательным тормозом; 8 -. пневмоэлектрический датчик включения электромагнитного клапана прицепа; 9 - компрессор; 10 - пневматический цилиндр привода рычага останова двигателя;11 -- пневматический цилиндр привода заслонки вспомогательного тормоза; 12 - регулятор давления; 13 - предохранитель от замерзания; 14 - тормозной двухсекционный кран; 15 - тройной защитный клапан; 16, 31 - одинарные защитные клапаны; 17, 18, 19 - датчики падения давления; 20 - конденсационный баллон; 21, 22. 23 - ресиверы соответственно III, I и II контуров; 24 - кран слива конденсата; 25 - ускорительный клапан; 26 - двухмагистральный перепускной клапан; 27 - датчик включения стояночного тормоза; 28 - пружинный энергоаккумулятор; 29 - задняя тормозная камера типа 24/24; 30 - клапан управления тормозами прицепа с двухпроводным приводом; 32 - датчик включения сигнала торможения; 33 - клапан управления тормозами прицепа с однопроводным приводом; 34 - разобщительный кран; 35 - задний фонарь; 36 - соединительная головка типа "Палм"; 37 - соединительная головка типа А

На автомобилях КамАЗ установлена тормозная система с пневматическим приводом (рис. 2.29, 2.30). Из питающей части привода, включающей компрессор 1 (см. рис. 2.29), регулятор 2 давления, предохранитель 3 от замерзания конденсата в сжатом воздухе и конденсационный ресивер б, очищенный сжатый воздух под заданным давлением подается в остальные части пневматического тормозного привода и к потребителям сжатого воздуха. Каждый автономный контур привода отделен от других контуров защитным клапаном.

При ТО-1000 необходимо проверить герметичность тормозной системы при номинальном давлении воздуха в пневмосистеме» выключенных потребителях сжатого воздуха и неработающем компрессоре.

Герметичность системы проверяют в четырех положениях:
при свободной педали тормоза, когда автомобиль не заторможен;
при нажатой педали тормоза, когда заторможены передние и задние колеса;
при включенной стояночной тормозной системе, когда заторможены колеса задней тележки;
при включенном вспомогательном тормозе, когда срабатывают пневмо-цилиндры заслонок выпускных труб и пневмоцилиндр привода рычага остановки двигателя.

Места большой утечки воздуха определяют на слух, малой - с помощью мыльной эмульсий.

При проверке состояния и крепления воздушных ресиверов к кронштейнам и кронштейнов к раме автомобиля (рис. 2.31) следует обращать особое внимание на состояние стяжных хомутов 6, 9, 14 и кронштейна 2 трех воздушных ресиверов, которые не должны иметь трещин и должны надежно удерживать ресиверы. Болты крепления и гайки должны быть надежно затянуты с моментом 60...7(ГНвм (6...7 кгс^м) для болтов М17 и 60...90 Н»м (6...9 кгс»м) для болтов Ml9.

Для выполнения работ по обслуживанию ступиц и тормозных механизмов необходимо снять передние и задние колеса. Для снятия передних колес следует поднять переднюю и заднюю части автомобиля, установить подставки под раму, отвернуть гайки крепления и снять колеса.

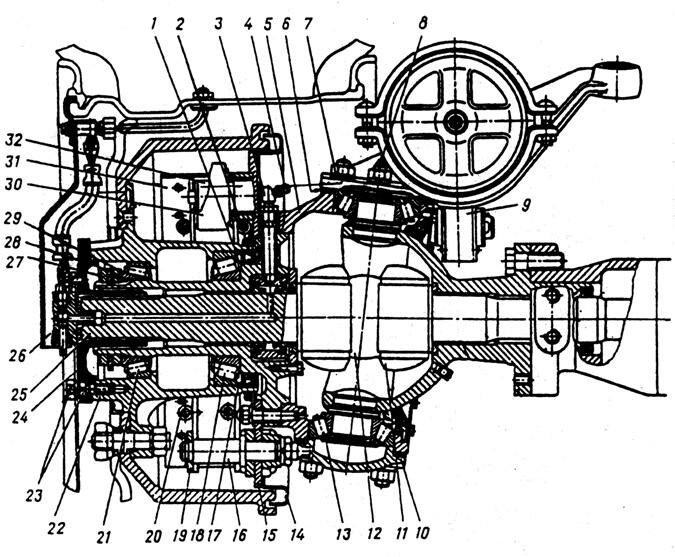

Рис. 2.32. Ступица переднего колеса автомобиля КамАЗ 6x6:
1 - цапфа поворотного кулака; 2 - манжета; 3,4 - штуцеры переходной и ввертный; 5 - корпус поворотного кулака; 6 - прокладки регулировочные; 7 - втулки разжимные; 8 - масленка; 9 - рычаг регулировочный; 10 - нижняя крышка шкворня; 11 - вкладыш кулака шарнира; 12 - диск шарнира; 13, 18, 21 - подшипники роликовые конические; 14 - щиток; 15 - суппорт; 16 - ось колодок; 17 - кольцо запорное; 19 - накладка осей колодок; 20 - пружина колодок тормоза; 22 - ступица с тормозным барабаном; 23 - втулка разжимная со шпилькой и гайкой; 24 - фланец ведущий; 25 - кулак шарнира наружный; 26 - кран запора воздуха; 27 - контргайка; 28 - шайба замковая; 29 - гайка подшипников; 30 -- кулак разжимной; 31 - колодка тормозная; 32 - ролик колодки

У автомобилей КамАЗ 6x6 предварительно необходимо ввернуть пробки кранов запора воздуха всех колес, отвернуть гайки и снять защитный кожух (рис. 2.32), кран 26 запора воздуха и прокладку крана. На этих автомобилях колеса снимают в сборе с шлангами подвода воздуха и кранами запора воздуха. Для снятия задних колес автомобилей КамАЗ 6x6 следует отвернуть гайки и вывернуть болты крепления защитного кожуха шланга подкачки шин, снять защитный кожух, вывернуть болты крепления корпуса крана запора воздуха, снять кран, прокладку крана и отвести кран в сторону, затем отвернуть гайки крепления и снять колеса в сборе с шлангами подвода воздуха и кранами запора воздуха. На автомобилях КамАЗ 6x4 отвертывают гайки крепления задних колес к ступицам, снимают прижимы колес, наружные колеса, про-становочные кольца и внутренние колеса.

Для снятия ступиц передних колес в сборе с тормозными барабанами предварительно ослабляют болт фиксатора червяка и сводят тормозные колодки, вращая ось регулировочного тормозного рычага по часовой стрелке.

На автомобилях КамАЗ 6x6 отвертывают гайки шпилек крепления ведущего фланца 24 переднего моста, снимают пружинные шайбы и разжимные втулки. Ввернув технологические болты, снимают ведущий фланец, затем вывертывают технологические болты и снимают прокладку ведущего фланца.

Удалив смазку из гнезда ступицы, следует расстопорить и отвернуть контргайку 27 подшипников ступицы, снять стопорную и замковую 28 шайбы и отвернуть гайку 29 подшипников ступицы. Ступицу снимают в сборе с тормозным барабаном, подшипниками 18, 21 и манжетой 2 с помощью съемника И-801.38.000 (рис. 2.33).

Рис. 2.33. Снятие ступицы переднего колеса автомобиля КамАЗ 6x6 с помощью съемника И-801.38.000:
1 - винт; 2 - траверса; 3 - захват; 4 - наконечник

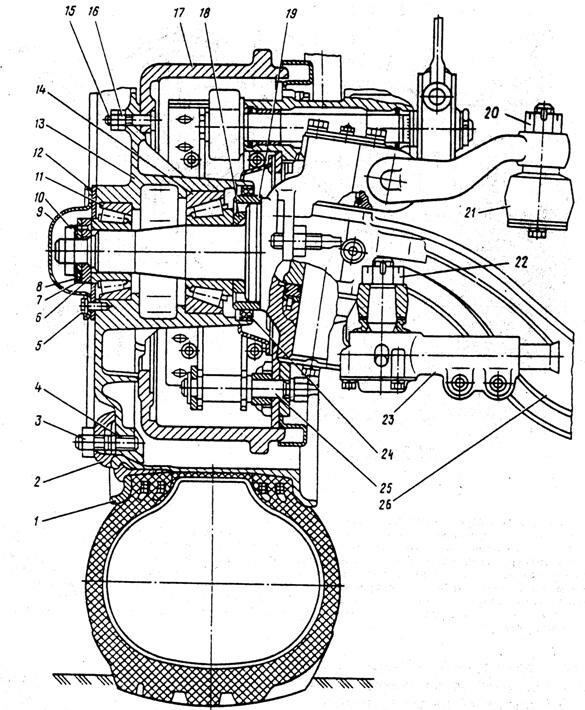

Рис. 2.34. Передняя ось автомобиля КамАЗ 6x4 в сборе со ступицами, колесами, тормозным механизмом и тягой рулевой трапеции:
1 - колесо с шиной в сборе; 2 - прижим колеса; 3. 16, 20,22 - гайки; 4 - шпилька; 5 - болте шайбой в сборе; 6 - гайка подшипников; 7 - замковая шайба гайки; 8 - замковая шайба контргайки; 9 - крышка ступицы; 10 - контргайка; 11, 14 - подшипники; 12 - прокладки; 13 - ступица; 15 "- болт; 17 - тормозной барабан; 18 - упорное кольцо; 19 - кольцо; 21. 23 - продольная и поперечная тяги рулевой трапеции; 24 - манжета; 25 - тормозной механизм в сборе; 26 - передняя ось в сборе

На автомобилях КамАЗ 6x4 отвертывают болты 5 (рис. 2.34) крепления крышки 9, снимают крышку и прокладку крышки. Удалив смазку из гнезда ступицы, следует отогнуть замковую шайбу 8 контргайки 10 подшипников ступицы и отвернуть контргайку, затем, сняв замковые шайбы контргайки 8 и гайки 7, отвернуть гайку 6 подшипников ступицы. Ступицу снимают в сборе с тормозным барабаном с помощью съемника И-801.38.000 (рис. 2.35), Для этого на ступице закрепляют болтами 8 шайбу 4. Упираясь наконечником 2 в цапфу поворотного кулака, заводят захваты 1 за хомуты шайбы 4и фиксируют их винтами 7. Вворачивая рукояткой 5 винт 3 в траверсу 6, снимают ступицу с цапфы.

Для снятия ступиц задних колес в сборе с тормозными барабанами предварительно ослабляют болт фиксатора червяка и сводят тормозные колодки, вращая ось регулировочного тормозного рычага по часовой стрелке. Отвернув гайки крепления полуоси, снимают пружинные шайбы и разжимные втулки. Ввернув в отверстия фланца полуоси технологические болты, снимают полуось и вынимают ее из картера моста. Отогнув стопорную шайбу контргайки и отвернув контргайку, снимают стопорную шайбу. Затем снимают замковую шайбу и отвертывают гайку подшипников ступицы. Ступицу снимают в сборе с тормозным барабаном с помощью съемника И-801.38.000 аналогично снятию ступиц передних колес.

Снятые детали ступиц (цапфу поворотного кулака, подшипники и внутреннюю полость ступицы) следует промыть моющим раствором МС-6 или МС-8 и обдуть сжатым воздухом, тормозные колодки и стяжные пружины колодок очистить от грязи.

Состояние снятых деталей (подшипников, гаек, контргаек, замковых и стопорных шайб, манжет, тормозных барабанов, колодок, накладок, стяжных пружин и разжимных кулаков) необходимо проверить, а детали, не пригодные к дальнейшей эксплуатации, - заменить. Не допускаются значительная выработка, риски и задиры на рабочей поверхности тормозного барабана, а также ее эллипсность. При наличии указанных дефектов барабан необходимо направить на расточку. Максимально допустимый внутренний диаметр после расточки 406 мм. При ослаблении крепления тормозного барабана к ступице их направляют в ремонт.

Фрикционные накладки тормозных колодок не должны иметь трещин, выкрашиваний и износа, при котором расстояние от поверхности накладки до головок заклепок менее 0,5 мм. При наличии этих дефектов необходимо заменить комплект накладок на обеих колодках, предварительно смазав оси колодок смазкой Литол-24 и не допуская попадания смазки на фрикционные накладки. Не допускаются износ посадочных мест под оси колодок и поломка стяжных пружин. Валы разжимных кулаков должны вращаться в кронштейнах свободно, без заеданий» но и без люфта.

На автомобилях КамАЗ 6x6 необходимо проверить крепление суппортов тормозных механизмов колес переднего моста, а на автомобилях КамАЗ 6x4 - шплинтовку пальцев штоков тормозных камер, крепление камер и их кронштейнов. Момент затяжки гаек крепления тормозных камер 120...140 Н*м (12... 14 кгс^м), а гаек крепления кронштейнов тормозных камер 74...98 Н»м (7,5... 10 кгс»м). Отсутствие шплинтов не допускается. На задних тормозных механизмах также необходимо проверить шплинтовку пальцев штоков тормозных камер, крепление камер и их кронштейнов.

Момент затяжки гаек крепления тормозных камер 140... 180 Н»м (14... 18 кгс^м), а гаек крепления кронштейнов к суппортам - 75...100 Нвм (7,5...10кгс»м).

Перед установкой ступиц передних колес следует заложить в их полости смазку Литол-24 и смазать подшипники, после чего установить ступицу в сборе с тормозным барабаном, наружными кольцами подшипников и манжетой (сальником) на цапфу поворотного кулака так, чтобы не повредить сальник ступицы. Затем установить на цапфу внутреннее кольцо наружного подшипника, завернуть до отказа гайку подшипников ступицы и отпустить ее на 1/6 оборота. При затяжке гайки следует поворачивать ступицу в обоих направлениях для правильной установки роликов подшипников. Замковую шайбу устанавливают так, чтобы штифт гайки совпал с ближайшим отверстием замковой шайбы, добиваясь совпадения отвертыванием гайки. Установив стопорную шайбу, завертывают до отказа контргайку [момент затяжки 140... 160 Н>м (14... 16 кгс#м)], после чего стопорят контргайку, отогнув на ее грань стопорную шайбу. Затем на автомобилях КамАЗ 6x6 устанавливают до упора ведущий фланец 24 (см. рис. 2.32) с прокладкой, надевают на шпильки разжимные втулт ки, пружинные шайбы и завертывают гайки крепления ведущего фланца, а на автомобилях КамАЗ 6x4 устанавливают на ступицу крышку 9 (см. рис. 2.34) с прокладкой и завертывают болты 5 крепления с пружинными шайбами.

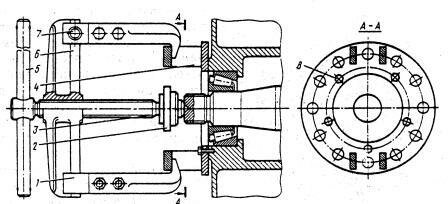

Рис. 2.35. Снятие ступицы переднего колеса автомобиля КамАЗ 6x4 с помощью съемника И-801.38.000

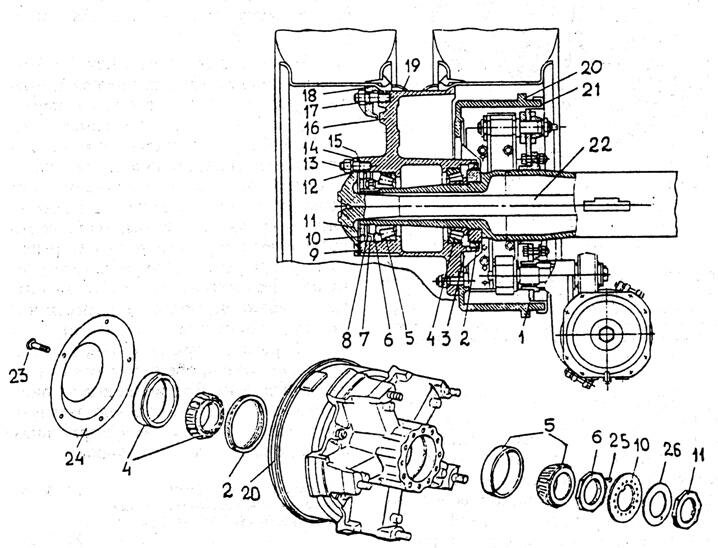

Рис. 2.36. Ступица заднего колеса автомобиля КамАЗ 6x4:
1 - суппорт с тормозным механизмом в сборе; 2 - сальник ступицы; 3 - кольцо сальника; 4. 5 - конические роликовые подшипники; 6 - гайка крепления подшипников; 7 - набивка сальника; 8 - корпус сальника; 9 - прокладка полуоси; 10 - замковая шайба; 11 - контргайка; 12 - шпилька крепления полуоси; 13 - гайка; 14 - пружинная шайба; 15 - разжимная втулка; 16 - ступица; 17 - гайка крепления колеса; 18 - прижим; 19 - кольцо проставочное; 20 - тормозной барабан; 21 - щиток; 22 - полуось; 23 - болт; 24 - маслоотражатель; 25 - штифт; 26 - стопорная шайба

Перед установкой ступиц задних колес следует заложить в их полости смазку Литол-24 и смазать подшипники, после чего установить ступицу в сборе с тормозным барабаном, наружными кольцами подшипников и манжетой (сальником) на цапфу так, чтобы не повредить сальник ступицы. Затем установить на цапфу внутреннее кольцо наружного подшипника 5 (рис. 2.36), завернуть до отказа гайку 6 подшипников ступицы и отпустить ее на 1/6 оборота. При затяжке гайки следует поворачивать ступицу в обоих направлениях для правильной установки роликов подшипников. Замковую шайбу 10 устанавливают так, чтобы штифт 25 гайки совпал с ближайшим отверстием замковой шайбы, добиваясь совпадения отвертыванием гайки. Установив на цапфу стопорную шайбу 25, завертывают до отказа контргайку 11 подшипников ступицы задних колес [момент затяжки 140... 160 Н»м (14... 16 кгс»м)], после чего стопорят контргайку, отогнув на ее грань стопорную шайбу. Затем на шпильки ступицы устанавливают прокладку полуоси, натерев ее уплотнительной пастой УН-25 или "Герметик", вставляют полуось в картер моста, надевают на шпильки разжимные втулки, пружинные шайбы и завертывают гайки крепления полуоси [момент затяжки 120... 140 Н#м (12...14кгс*м)].

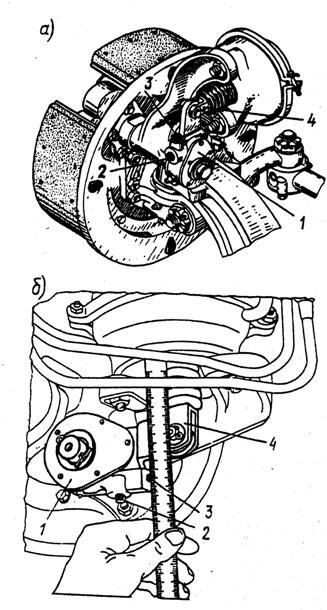

Рис. 2.37. Регулировка хода штоков передних (а) и задних (б) тормозных камер:
1 - регулировочный тормозной рычаг; 2 - ось червяка регулировочного тормозного рычага; 3 - фиксатор оси червяка; 4 - вилка штока тормозной камеры

После сборки, а также при ТО-4000 следует проверить и при необходимости отрегулировать ход штоков передних и задних тормозных камер (рис. 2.37). Работу выполняют вдвоем при номинальном давлении воздуха в пнев-мосистеме и выключенном стояночном тормозе. Если ход штока тормозной камеры превышает 40 мм, необходимо вращением оси регулировочного рычага до упора развести тормозные колодки до соприкосновения их с тормозными барабанами, после чего свести колодки, повернув ось рычага на пол-оборота в обратном направлении (на 2...3 щелчка), обеспечив тем самым наименьший необходимый ход штоков тормозных камер, и надежно затянуть фиксаторы. Ход штоков тормозных камер должен быть следующим.

Для переднего моста (оси)...... 20...30 мм
Для среднего и заднего мостов автомобилей КамАЗ-5320, -5410, -4310 и-55102................. 20...30мм
Для среднего и заднего мостов автомобилей КамАЗ-5511, -53212 и-54112 ................. 25...35ММ.

Разница в ходе штоков правых и левых камер одного моста должна быть не более 2...3 мм, что обеспечивает одинаковую эффективность торможения правых и левых колес.

Полный ход тормозной педали должен быть не менее 100... 140 мм, свободный ход 20...40 мм. При полном нажатии педаль должна не доходить до пола кабины на 10...30 мм. Ход педали измеряется линейкой с делениями на расстоянии 210...220 мм от оси вращения педали. Регулировка положения тормозной педали относительно пола кабины, обеспечивающего полный ход рычага тормозного крана 13 (рис. 2.38), осуществляется изменением длины тяги б регулировочной вилкой 5. За окончание свободного хода принимается момент начала выдвижения штоков тормозных камер или момент включения фонарей сигналов торможения.

Рис. 2.38. Привод двухсекционного тормозного крана:
1 - тяга промежуточная; 2 - пружина; 3 - кронштейн передний; 4 - рычаг передний; 5 - вилка регулировочная; 6 - тяга педали; 7 - педаль тормозного крана; 8 - чехол защитный; 9 - рычаг промежуточный; 10 - кронштейн промежуточный; 11 тяга задняя; 12 - кронштейн тормозного крана; 13 - кран тормозной

При ТО-1000 проверяют состояние и крепление механизма вспомогательного тормоза и его привода. Шланги, трубопроводы, кран включения вспомогательной тормозной системы и пневматические цилиндры не должны иметь повреждений и должны быть надежно закреплены. Пальцы пневмоцилиндров должны быть надежно зашплинтованы.

      Назначение, устройство, принцип действия тормозной системы

Назначение тормозной системы

Рабочая тормозная система предназначена для уменьшения скорости движения автомобиля или полной его остановки. Тормозные механизмы рабочей тормозной системы установлены на всех шести колесах автомобиля. Привод рабочей тормозной системы - пневматический двухконтурный, он приводит в действие раздельно тормозные механизмы передней оси и задней тележки автомобиля. Управляется привод ножной педалью, механически свя­занной с тормозным краном. Исполнительными органами привода рабочей тормозной системы являются тормозные камеры.

Запасная тормозная система предназначена для плавного снижения скорости или остановки движущегося автомобиля в случае полного или частичного выхода из строя рабочей системы.

Стояночная тормозная система обеспечивает торможение неподвижного автомобиля на горизонтальном участке, а также на уклоне и при отсутствии водителя.

Стояночная тормозная система на автомобилях КамАЗ выполнена как единое целое с запасной и для ее включения рукоятку ручного крана следует установить в крайнее (верхнее) фиксированное положение.

Привод аварийного растормаживания обеспечивает возможность возобновления движения автомобиля (автопоезда) при автоматическом его торможении из-за утечки сжатого воздуха, аварийной сигнализацией и контрольными приборами, позволяющими следить за работой пневмопривода.

Таким образом, в автомобилях КамАЗ, тормозные механизмы задней тележки являются общими для рабочей, запасной и стояночной тормозных систем, а две последние имеют, кроме того, и общий пневматический привод.

Система тормозная вспомогательная автомобиля служит для уменьшения нагруженности и температуры тормозных механизмов рабочей тормозной системы. Вспомогательной тормозной системой на автомобилях КамАЗ является моторный тормоз-замедлитель, при включении которого перекрываются выпускные трубопроводы двигателя и отключается подача топлива.

Аварийная система растормаживания предназначена для оттормаживания пружинных энергоаккумуляторов при их автоматическом срабатывании и остановке автомобиля вследствие утечки сжатого воздуха в приводе.

Привод системы аварийного растормаживания сдублирован: кроме пневматического привода имеются винты аварийного от­тормаживания в каждом из четырех пружинных энергоаккумуляторов, что позволяет растормозить последние механическим путем.

Система аварийной сигнализации и контроля состоит из двух частей:

а) световой и акустической сигнализации о работе тормозных систем и их приводов.

В различныхточках пневматического привода встроены пневмо-лектрические датчики, которые при действии любой тормозной системы, кроме вспомогательной, замыкают цепи электрических ламп «стоп-сигнала».

Датчики падения давления установлены в ресиверах привода и при недостаточном давлении в последних замыкают цепи сигнальных электрических ламп, расположенных на панели приборов автомобиля, а также цепь звукового сигнала (зуммера).

б) клапанов контрольных выводов, с помощью которых производится диагностика технического состояния пневматического тормозного привода, а также (при необходимости) отбор сжатого воздуха.

Устройство тормозной системы

На рисунке 2 представлена схема пневматического привода тормозных механизмов автомобилей КамАЗ-43101, -43114.

Источником сжатого воздуха в приводе является компрессор 9. Компрессор, регулятор давления 11, предохранитель 12 от замерзания конденсата, конденсационный ресивер 20 составляют питающую часть привода, из которой очищенный сжатый воздух под заданным давлением подается в необходимом количестве в остальные части пневматического тормозного привода и к другим потребителям сжатого воздуха.

Пневматический тормозной привод разбит на автономные контуры, отделенные друг от друга защитными клапанами. Каждый контур действует независимо от других контуров, в том числе и при возникновении неисправностей. Пневматический тормозной привод состоит из пяти контуров, разделенных одним двойным и одним тройным защитными клапанами.

Контур I привода рабочих тормозных механизмов передней оси состоит из части тройного защитного клапана 17; ресивера 24 вместимостью 20 л с краном слива конденсата и датчиком 18 падения давления в ресивере, части двухстрелочного манометра 5; нижней секции двухсекционного тормозного крана 16; клапана 7 контрольного вывода (С); клапана 8 ограничения давления; двух тормозных камер 1; тормозных механизмов передней оси тягача; трубопроводов и шлангов между этими аппаратами.

Кроме того, в контур входит трубопровод от нижней секции тормозного крана 16 до клапана 81 управления тормозными системами прицепа с двух­проводным приводом.

Контур II привода рабочих тормозных механизмов задней тележки состоит из части тройного защитного клапана 17; ресиверов 22 общей вместимостью 40 л с кранами 19 слива конденсата и датчиком 18 падения давления в ресивере; части двухстрелочного манометра 5; верхней секции двухсекционного тормозного крана 16; клапана контрольного вывода (D) автоматического регулятора тормозных сил 30 с упругим элементом; четырех тормозных камер 26; тормозных механизмов задней тележки (промежуточного и заднего мостов); трубопроводов и шланга между этими аппаратами. В контур входит также трубопровод от верхней секции тормозного крана 16 к клапану 31 управления тормозными механизмами с двухпроводным приводом.

Контур III привода механизмов запасной и стояночной тормозных систем, а также, комбинированного привода тормозных механизмов прицепа (по­луприцепа) состоит из части двойного защитного клапана 13; двух ресиверов 25 общей вместимостью 40 л с краном 19 слива конденсата и датчиком 18 падения давления в ресиверах; двух клапанов 7 контрольного вывода (В и Е) ручного тормозного крана 2; ускорительного клапана 29; части двухмагистрального перепускного клапана 32; четырех пружинных энергоаккумуляторов 28 тормозных камер; датчика 27 падения давления в магистрали пружинных энергоаккумуляторов; клапана 31 управления тормозными механизмами прицепа с двухпроводным приводом; одинарного защитного клапана 35; клапана 34 управления тормозными механизмами прицепа с однопроводным приводом; трех разобщительных кранов 37 трех соединительных головок; головки 38 типа А однопроводного привода тормозных механизмов прицепа и двух головок 39 типа "Палм" двухпроводного привода тормозных механизмов прицепа; двухпроводного привода тормозных механизмов прицепа; пневмоэлектри-ческого датчика 33 "стоп-сигнала", трубопроводов и шлангов между этими аппаратами. Следует отметить, что пневмоэлектрический датчик 33 в контуре установлен таким образом, что он обеспечивает включение ламп "стоп-сигнала" при торможении автомобиля не только запасной (стояночной) тормозной системой, но и рабочей, а также в случае выхода из строя одного из контуров последней.

Контур IV привода вспомогательной тормозной системы и других потребителей не имеет своего ресивера и состоит из части двойного защитного клапана 13; пневматического крана 4; двух цилиндров 23 привода заслонок; цилиндра 10 привода рычага останова двигателя; пневмоэлектрического датчика 14; трубопроводов и шлангов между этими аппаратами.

От контура IV привода механизмов вспомогательной тормозной системы сжатый воздух поступает к дополнительным (не тормозным) потребителям; пневмосигналу, пневмогидравлическому усилителю сцепления, управлению агрегатами трансмиссии и пр.

Контур V привода аварийного растормаживания не имеет своего ресивера и исполнительных органов. Он состоит из части тройного защитного клапана 17; пневматического крана 4; части двухмагистрального перепускного клапана 32; соединяющих аппараты трубопроводов и шлангов.

1 - тормозные камеры типа 24; 2 (А, В, С) - контрольные выводы; 3 - пневмоэлектрический выключатель элетромагнитного клапана прицепа; 4 - кран управления вспомогательной тормозной системой; 5 - двухстрелочный манометр; 6 - компрессор 7 - пневмоцилиндр привода рычага останова двигателя; 8 - водоотделитель; 9 - регулятор давления; 11 -двухмагистральный перепускной клапан; 12-4-х контурный защитный клапан; 13 - кран управления стояночной тормозной системой; 14 - теплообменник; 15 - двухсекционный тормозной кран; 17 - пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы; 18 - ресивер контура I; 19 - ресивер потребителей; 20 -выключатель сигнализатора падения давления; 21 - ресивер контура III; 22 - ресиверы контура II; 23 - кран сливг конденсата; 24 - тормозные камеры типа 20/20 с пружинными энергоаккумуляторами; 25, 28 - ускорительные клапаны; 26 - клапан управления тормозными системами прицепа с двухпроводным приводом; 27 - выключатель сигнализатора стояночной тормозной системы; 29 - клапан управления тормозными системами прицепа с однопроводным приводом; 30 - автоматические соединительные головки; 31 - соединительная головка типа A; R -к питающей магистрали двухпроводного привода; Р - к соединительной магистрали однопроводного привода; N -к управляющей магистрали двухпроводного привода; 31- датчик падения давления в ресиверах I контура; 32- датчик падения давления в ресиверах II контура; 33-датчик стоп- сигнала; 34-кран экстренного растормаживания

Рисунок 2 – Схема пневматического привода тормозных механизмов автомобилей КамАЗ-43101, 43114

Пневматические тормозные приводы тягача и прицепа соединяют три магистрали: магистраль однопроводного привода, питающая и управляющая (тормозная) магистрали двухпроводного привода. На седельных тягачах соединительные головки 38 и 39 находятся на концах трех гибких шлангов указанных магистралей, закрепленных на поддерживающей штанге. На бортовых автомобилях головки 38 и 39 установлены на задней поперечине рамы.

Для улучшения влагоотделения в питающей части тормозного привода автомобилей моделей 53212, 53213 на участке компрессор – регулятор давления дополнительно предусмотрен влагоотделитель, установленный на первой поперечине автомобиля в зоне интенсивного обдува.

С этой же целью на всех моделях автомобиля КамАЗ на участке предохранитель– защитные клапаны от замерзания предусмотрен конденсационный ресивер вместимостью 20 л. На самосвале 55111 отсутствует аппаратура управления тормозными механизмами прицепа, разобщительные краны, соеди­нительные головки.

Для наблюдения за работой пневматического тормозного привода и своевременной сигнализации о его состоянии и возникающих неисправностях в кабине на щитке приборов имеются пять сигнальных лампочек, двухстрелочный манометр, показывающий давление сжатого воздуха в ресиверах двух контуров (I и II) пневматического привода рабочей тормозной системы, и зуммер, сигнализирующий об аварийном падении давления сжатого воздуха в ресиверах любого контура тормозного привода.

Принцип действия тормозной системы

Устройство упругого элемента регулятора тормозных сил изображено на рисунок. 306. При вертикальных перемещениях мостов в пределах допустимого хода рычага регулятора тормозных сил шаровой палец 4 упругого элемента распологается в нейтральной точке. При сильных толчках и вибрации, а также при перемещении мостов за пределы допустимого хода рычага регулятора тормозных сил стержень 3, преодолевая силу пружины 2, прокручивается в корпусе 1. При этом тяга 5, соединяющая гибкий элемент с регулятором тормозных сил, прокручивается относительно отклоненного вала 3 рядом шарового пальца 4.

После прекращения манипуляции силы, отклоняющей стержень 3, палец 4 под влиянием пружины 2 возвращается в исходное нейтральное расположение.

Клапан ускорительный автомобиля Камаз призван для снижения времени срабатывания привода запасной тормозной системы за счет сокращения длины магистрали впуска сжатого воздуха в пружинные энергоаккумуляторы и выпуска воздуха из них непосредственно через ускорительный клапан в атмосферу. Клапан размещен на внутренней стороне лонжерона рамы автомобиля в зоне задней тележки.

Устройство ускорительного клапана изображено на рисунок. 307. К выводу Iii поступает сжатый воздух из ресивера. Вывод Iv скреплен с управляющим прибором - тормозным краном обратного манипуляции с ручным управлением, а вывод I - с пружинным энергоаккумулятором. При отсутствии давления в выводе Iv поршень 3 распологается в верхнем позиционировании. Подающий клапан 4 закрыт под влиянием пружины 5, а выпускной клапан 1 открыт. Через открытый выпускной клапан 1 и вывод I пружинные энергоаккумуляторы сообщаются с атмосферным выводом Ii. Транспортное средство заторможен пружинными энергоаккумуляторами.

При подаче сжатого воздуха к выводу Iv от ручного тормозного крана он подается в надпоршневое место - камеру 2. Поршень 3 под влиянием сжатого воздуха движется вниз, прежде закрывает выпускной клапан 1 и далее открывает подающий клапан 4. Заполнение цилиндров пружинных энергоаккумуляторов, присоединенных к выводу I, проводится сжатым воздухом от ресивера через вывод Iii и открытый подающий клапан 4.

Пропорциональность управляющего давления на выводе Iv и выходного давления на выводе I применяется поршнем 3. При достижении в выводе I давления, соответствующего давлению на выводе Iv, поршень 3 передвигается вверх до момента закрытия подающего клапана 4, движущегося под влиянием пружины 5. При снижении давления в управляющей магистрали (то есть на выводе Iv) поршень 3 вследствие больше высокого давления на выводе I передвигается вверх и отрывается от выпускного клапана 1. сжатый воздух из пружинных энергоаккумуляторов через открытый выпускной клапан I, впалый основание 6 клапанов и атмосферный клапан выходит в атмосферу, транспортное средство затормаживается.

Клапан двухмагистральный автомобиля Камаз (рис. 308) призван для обеспечения реальности управления одним исполнительным устройством с участием двух независимых органов управления. С единственной стороны к нему подведена магистраль от тормозного крана обратного манипуляции с ручным администрированием (вывод I); с другой - от крана аварийного растормаживания стояночной тормозной системы (вывод Ii).

Рисунок. 307. Клапан ускорительный автомобиля Камаз: 1 - клапан выпускной; 2 - камера управляющая; 3 - поршень; 4 - клапан подающий; 5 - пружина; 6 - основание клапанов; I - в двухмагистральному клапану; Ii - атмоферный вывод; Iii - от ресивера; Iv - от крана управления стояночной тормозной системой

Выходящая магистраль (вывод Iii) состыкована с пружинными энергоаккумуляторами тормозных механизмов задней тележки автомобиля.

Двухмагистральиый клапан автомобиля Камаз размещен внутри правого лонжерона рамы автомобиля близко с ускорительным клапаном. Подсоединение клапана проводится соответственно стрелке на корпусе. При подаче сжатого воздуха в вывод I от ручного тормозного крана (через ускорительный клапан) уплотнитель 1 передвигается влево и садится на седло в крышке 3, закрывая вывод Ii. При этом вывод Iii соприкасается с выводом I, сжатый воздух поступает в пружинные энергоаккумуляторы, и транспортное средство растормаживается.

При подаче сжатого воздуха в вывод Ii от пневматического крана аварийного растормаживания уплотнитель 1 передвигается вправо и садится на седло в корпусе 2, закрывая вывод I, при этом вывод Iii соприкасается с выводом Ii, сжатый воздух также поступает в пружинные энергоаккумуляторы, и транспортное средство растормаживается. При затормаживании, то есть при выпуске воздуха из пружинных энергоаккумуляторов, уплотнитель 1 остается прижатым к тому седлу, к которому он переместился, и сжатый воздух легко поступает из пружинных энергоаккумуляторов через вывод Iii в выводы I или Ii.

В случае одновременного подведения сжатого воздуха к выводам I и Ii клапан занимает нейтральное расположение и не мешает проходу воздуха к выводу Iii и далее в пружинные энергоаккумуляторы.

Камера тормозная типа 24 предопределена для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов передних колес автомобиля.

Рисунок. 308. Двухмагистральный перепускной клапан автомобиля Камаз: 1- уплотнитель; 2 - основание; 3 - крышка; 4 - кольцо уплотнительное; I - от крана аварийного растормаживания; Ii - от ускорительного клапана; Iii - к цилиндрам энергоаккумуляторов

Устройство тормозной камеры переднего тормозного устройства автомобиля Камаз изображено на рисунок. 309. Мембрана 3 зажата меж корпусом 8 камеры и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Камера к кронштейну разжимного кулака зафиксирована двумя болтами 13, приваренными к фланцу, который вставлен в основание камеры изнутри. Шток камеры заканчивается резьбовой вилкой 12, соединенной с регулировочным рычагом. Подмемб- ранная углубление связана с атмосферой дренажными отверстиями, выполненными в корпусе 8 камеры.

При подаче сжатого воздуха в углубление над мембраной 8 она передвигается и действует на шток 7. При растормаживании шток, а одновременно с ним и мембрана, под влиянием возвратной пружины 5 возвращаются в исходное расположение.

Камера тормозная с пружинным энергоаккумулятором типа 20/20 (рис. 310) предопределена для приведения в действие тормозных механизмов колес задней тележки автомобиля при включении рабочей, запасной и стояночной тормозных систем.

Пружинные энергоаккумуляторы одновременно с тормозными камерами размещены на кронштейны разжимных кулаков тормозных механизмов задней тележки и зафиксированы двумя гайками с болтами.

При торможении рабочей тормозной системой сжатый воздух от тормозного крана поступает в углубление над мембраной 16. Мембрана 16, прогибаясь, влияет на диск 17, который через шайбу и контргайку передвигает шток 18 и поворачивает регулировочный рычаг с разжимным кулаком тормозного устройства. Таким образом, торможение задних колес проистекает так же, как и торможение передних с обычной тормозной камерой.

При включении запасной или стояночной тормозной системы, то есть при выпуске воздуха ручным краном из полости под поршнем 5, пружина 8 разжимается и поршень 5 передвигается вниз. Подпятник 2 через мембрану 16 влияет на подпятник штока 18, который, перемещаясь, поворачивает соединенный с ним регулировочный рычаг тормозного устройства. Проистекает затормаживание автомобиля.

При оттормаживатпш сжатый воздух подается через вывод под поршень 5. Поршень одновременно с толкателем 4 и подпятником 2 передвигается вверх, сжимая пружину 8 и дает способность штоку 18 тормозной камеры под влиянием возвратной пружины 19 вернуться в исходное расположение.

При слишком внушительном зазоре меж колодками и барабаном тормозного механизма, то есть при слишком внушительном ходе штока тормозной камеры, напряжение на штоке может оказаться недостаточным для эффективного торможения.

Рисунок. 309. Тормозная камера типа 24 автомобиля Камаз: 1 - штуцер; 2 - крышка основания; 3 - мембрана; 4 - диск опорный; 5 - пружина возвратная; 6 - хомут; 7 - шток; 8 - основание камеры; 9 - кольцо; 10 - контргайка; 11 - пыльник защитный; 12 - вилка; 13 - болт; I - подвод сжатого воздуха

Рисунок. 310. Тормозная камера типа 20/20 с пружинным энергоаккумулятором автомобиля Камаз: 1 - основание; 2 - подпятник; 3 - кольцо уплотнительное; 4 - толкатель; 5 - поршень; 6 - уплотнение поршня; 7 - цилиндр энергоаккумулятора; 8 - пружина; 9 - винт устройства аварийного растормаживания; 10 - гайка упорная; 11 - патрубок цилиндра; 12 - трубка дренажная; 13 - подшипник упрямый; 14 - фланец; 15 - патрубок тормозной камеры; 16 - мембрана; 17 - диск опорный; 18 - шток; 19 - пружина возвратная

В этом случае надлежит включить ручной тормозной кран обратного манипуляции и выпустить воздух из-под поршня 5 пружинного энергоаккумулятора. Подпятник 2 под влиянием силовой пружины 8 продавит середину мембраны 16 и продвинет шток 18 на имеющийся вспомогательный ход, обеспечив затормаживание автомобиля.

При нарушении непроницаемости и снижении давления в ресивере стояночной тормозной системы воздух из полости под поршнем 5 через вывод уйдет в атмосферу через поврежденную часть привода и произойдет автоматическое затормаживание автомобиля пружинными энергоаккумуляторами.

Цилиндры пневматические автомобиля Камаз предопределены для приведения в действие механизмов вспомогательной тормозной системы. На автомобилях Камаз размещено три пневматических цилиндра:

Два цилиндра диаметром 35 мм и ходом поршня 65 мм (рис. 311, а) для управления дроссельными заслонками, установлеными в выпускных трубопроводах мотора;

Один цилиндр диаметром 30 мм и ходом поршня 25 мм (рис. 311, b) для управления рычагом регулятора топливного насоса высокого давления.

Пневматический цилиндр 035х65 шарнирно зафиксирован на кронштейне при помощи пальца. Шток цилиндра резьбовой вилкой соприкасается с рычагом управления заслонкой. При включении вспомогательной тормозной системы сжатый воздух от пневматического крана через вывод в крышке 1 (см. рисунок. 311, а) подается в углубление под поршнем 2. Поршень 2, преодолевая силу возвратных пружин 3, передвигается и влияет через шток 4 на рычаг управления заслонкой, переводя ее из положения «открыто» в расположение «закрыто». При выпуске сжатого воздуха поршень 2 со штоком 4 под влиянием пружин 3 возвращается в исходное расположение. При этом заслонка прокручивается в расположение «открыто».

Рисунок. 311. Пневматические цилиндры привода заслонки устройства вспомогательной тормозной системы (а) и привода рычага остановки мотора (b): 1 - крышка цилиндра; 2 - поршень; 3 - пружины возвратные; 4 - шток; 5 - основание; 6 - манжета

Пневматический цилиндр 030х25 шарнирно размещен на крышке регулятора топливного насоса высокого давления. Шток цилиндра резьбовой вилкой скреплен с рычагом регулятора. При включении вспомогательной тормозной системы сжатый воздух от пневматического крана через вывод в крышке 1 цилиндра (см. рисунок. 311, b) подается в углубление под поршнем 2. Поршень 2, преодолевая силу возвратной пружины 3, передвигается и влияет через шток 4 на рычаг регулятора топливного насоса, переводя его в расположение нулевой впуска. Система тяг педали управления подачей топлива связана со штоком цилиндра таким образом, что при включении вспомогательной тормозной системы педаль не передвигается. При выпуске сжатого воздуха поршень 2 со штоком 4 под влиянием пружины 3 возвращается в исходное расположение.

Рисунок. 312. Клапан контрольного вывода автомобиля Камаз: 1 - штуцер; 2 - основание; 3 - петля; 4 - колпачок; 5 - толкатель с клапаном; 6 - пружина

Клапан контрольного вывода (рис. 312) призван для присоединения к приводу контрольно- измерительных приборов с целью измерения давления, а также для отбора сжатого воздуха. Таких клапанов на автомобилях Камаз размещено пять - во всех контурах пневматического тормозного привода. Для присоединения к клапану надлежит приспособлять трубопроводы и измерительные приборы с накидной гайкой М16х1,5,

При измерении давления или для отбора сжатого воздуха открутить колпачок 4 клапана и навернуть на основание 2 накидную гайку шланга, присоединенного к контрольному манометру или какому-либо потребителю. При наворачивании гайка передвигает толкатель 5 с клапаном, и воздух через радиальные и осевое отверстия в толкателе 5 подается в трубопровод. После отсоединения трубопровода толкатель 5 с клапаном под влиянием пружины 6 придавливается к седлу в корпусе 2, закрывая выход сжатому воздуху из пневмопривода.

Рисунок. 313. Датчик падения давления автомобиля Камаз: 1 - основание; 2 - мембрана; 3 - контакт неподвижный; 4 - толкатель; 5 - контакт подвижный; 6 - пружина; 7 - винт регулировочный; 8 - изолятор
