Как самостоятельно обнаружить неисправность датчика дроссельной заслонки. Датчик положения дроссельной заслонки – замена и регулировка Проверка датчика дроссельной заслонки gaia

Каждый автомобилист прекрасно знает, что такое дроссельная заслонка и какое место под капотом авто она занимает. В процессе работы эта деталь принимает два положения – она может быть закрытой или открытой. А чтобы водитель знал, в какой именно позиции находится деталь в конкретный момент, существует специальный датчик положения дроссельной заслонки. Попробуем разобраться в устройстве, причинах неисправности и методах ремонта последнего.

1 Как устроен и почему ломается датчик положения заслонки дросселя

Чтобы понять, как работает наиболее популярный бесконтактный датчик положения , нам стоит разобраться в конструкции детали. Данный элемент относится к резистивным приборам. Если разобрать устройство датчика, то внутри мы сможем обнаружить подвижной ползунок, который перемещается по дорожке в виде подковы или дуги. Работает устройство за счет воздействия магнитных волн, которые создаются при помощи воздушных потоков. Именно из-за такого принципа работы данная деталь получила название бесконтактного датчика.

Приступим к обзору наиболее распространенных поломок столь важного элемента автомобиля. Неисправности зачастую возникают в связи с износом резистивного слоя на тех дорожках, по которым перемещается ползунок. Такие поломки возникают и у бесконтактных датчиков, и у деталей других типов. Зачастую износ возникает на том участке дорожки, где ползунок начинает свое движение. Данная неисправность хорошо заметна при визуальном обзоре элемента.

Еще один вид датчиков положения дросселя, работающий от электрического питания, очень часто перестает выполнять свои функции из-за перетертых проводов. В большинстве случаев такие детали работают от напряжения в 5В.

Если датчик неисправен, то при измерении показателя вы увидите, что деталь получает питание 0,3–0,5В. При этом в полностью открытом положении заслонки датчик будет работать от напряжения в 3,2–4,7В.

Отдельные модели транспортных средств оснащены датчиками с инверсными характеристиками на выходе. При закрытом положении дросселя такие детали будут показывать максимальное напряжение. Чем больше будет открываться заслонка, тем ниже будут показатели электропитания. Очень часто водители путают такую особенность датчика положения дросселя с поломкой. Чтобы убедиться в достоверности своих догадок, необходимо изучить технический паспорт автомобиля, где указан тип датчика. Для проверки таких моделей авто питание необходимо определять не одним, а сразу двумя потенциометрами. Один прибор предназначен для определения прямой инверсной характеристики, а второй будет показывать инверсный показатель на выходе.

2 Первые симптомы поломки датчика положения дросселя

То, что датчик положения дроссельной заслонки сломался, может определить каждый владелец автомобиля. Для этого необходимо знать о главных симптомах поломки детали. К ним относится:

  • двигатель машины нестабильно работает или глохнет на холостом ходу;
  • при нажатии на педаль акселератора автомобиль произвольно перегазовывает, или же, наоборот, глохнет;
  • автомобиль “проваливается” на 1–3 передачах.

Последний тип неисправности очень часто встречается при неудачном выполнении . Также с данной проблемой сталкиваются водители, которые заменили оригинальный датчик некачественным аналогом. Неоригинальные детали характерны тем, что они практически полностью зависимы от температуры. Это значит, что чем больше нагревается корпус датчика положения дросселя, тем чаще меняется выходной показатель питания элемента. Например, если при незаведенном двигателе датчик показывает выходное напряжение одной величины, то по мере нагревания мотора этот показатель будет стремительно расти. В то же время ЭБУ не будет успевать реагировать на рост напряжения датчика, что напрямую сказывается на работе авто при переключении передач.

Чтобы на некоторое время устранить неисправность, водителю достаточно выключить зажигание, после чего сразу же завести двигатель повторно. При этом ЭБУ сохранит последний показатель питания датчика как при закрытом дросселе. Когда водитель заведет машину вновь, то ЭБУ будет работать более стабильно, не “проваливая” авто при переключении скоростей. Но не стоит забывать, что это всего лишь временная помощь машине. И как только вы обнаружили неисправность – сразу же отправляйтесь в ближайший автосервис.

3 Ремонт датчика положения заслонки дросселя в домашних условиях

Выше мы разобрались в наиболее распространенных причинах поломки датчика положения дросселя. Так как чаще всего в конструкции детали изнашивается резистивный слой, то ремонт именно этой части прибора стоит рассмотреть более подробно. Очень часто водители, которые уже столкнулись с такой проблемой, задаются вопросом о методах ее решения. Ответ очень прост – в домашних условиях сделать это невозможно. Единственный выход – это замена датчика положения заслонки полностью. Для этого необходимо снять неисправный прибор, отвернув крепежи и отключив его от питания и от ЭБУ двигателя. После этого устанавливаем новый датчик, подключаем его сначала к ЭБУ, а уже потом включаем питание. Очень важно произвести установку новой детали именно в таком порядке. Никаких дополнительных настроек производить не нужно.

ВАЗ-2114 - это усовершенствованная версия «девятки». На эту «Ладу» устанавливались практически такие же моторы. Однако главным отличием является инжекторный впрыск. В 14-й «Ладе» полностью отошли от старых карбюраторов. Однако новая система требовала наличия новых датчиков. Чтобы мотор работал исправно, в конструкции действуют десятки датчиков. Они считывают сигналы и передают их на электронный блок. Среди таких сигналов стоит отметить температуру охлаждающей жидкости, давление масла, концентрацию СО в выхлопных газах, положение коленвала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как его проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

ДПДЗ представляет собой устройство, которое служит для преобразования углового положения воздушной заслонки в постоянный ток. Такой элемент устанавливается на всех автомобилях с впрыском топлива. Информация от датчика о состоянии пропускного клапана идет на коллектор. Сам ДПДЗ может быть разного типа - пленочным либо магнитным (бесконтактным). Устроен он так же, как и воздушный клапан. Когда элемент в открытом состоянии, давление в системе аналогично атмосферному. Но как только деталь закрывается, внутри снижается давление - образуется вакуум.

В конструкции датчика положения электронной дроссельной заслонки ВАЗ-2114 есть переменный и постоянный резистор. Сопротивление обоих составляет порядка восьми Ом. А вот напряжение на выходе может меняться. Данный показатель зависит от положения самой дроссельной заслонки. За этими процессами также следит специальный контроллер. В зависимости от полученных сигналов от ДПДЗ, система регулирует количество концентрации воздуха и топлива в смеси. Если возникает малейшая неисправность датчика положения дроссельной заслонки, ВАЗ-2114 будет работать некорректно. Двигатель получит слишком много горючего. В обоих случаях мотор терпит значительные нагрузки, теряется эластичность его работы.

Где установлен?

Находится данный элемент в дроссельном узле.

Если говорить более конкретно, то датчик закреплен на корпусе заслонки (соединен с ее осью), рядом с регулятором холостого хода двигателя.

Ресурс

Сколько служит на автомобиле ВАЗ-2114 датчик положения дроссельной заслонки? Замена данному элементу не требуется ближайшие 50 тысяч километров. Именно такой срок службы в среднем у ДПДЗ на ВАЗе. Но поскольку пробег большинства авто данной модели уже давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элемента. Как определить, что деталь неработоспособна? Об этом расскажем ниже.

Признаки

Существует несколько симптомов, которые говорят о неисправности данного элемента:

  • Высокие обороты на холостом ходу. Также подобная неисправность возникает при неработающем регуляторе ХХ. В обоих случаях заслонка открывается на значительно больший угол. Из-за этого в камеру поступает много кислорода. А чем больше воздуха, тем быстрее будет сгорать смесь. Соответственно, из-за этого неконтролируемо растут обороты.
  • Снижение мощности двигателя. Такое может возникать из-за неправильного приготовления рабочей смеси. Она содержит больше кислорода, чем положено. В результате мотору не хватает энергии, чтобы выработать крутящий момент. Наряду с этим заметно падает разгонная динамика автомобиля.
  • Рывки при нажатии на педаль акселератора. Суть проблемы проста - в момент нажатия на газ в цилиндры поступает больше воздуха. А поскольку его концентрация и так выше нормы, наблюдаются провалы и мотор не может выйти на нормальные обороты в движении.
  • Самопроизвольное выключение двигателя на ходу. Это тоже происходит из-за большой концентрации воздуха. В камере сгорания не хватает топлива, чтобы произвести рабочий ход поршня. Из-за этого мотор троит и попросту глохнет.

Причины

Ранеее мы рассмотрели причины некорректной работы силового агрегата. Как видите, сбои происходят из-за неправильной концентрации воздуха в смеси.

Но по каким причинам выходит из строя сам датчик положения дроссельной заслонки на ВАЗ-2114? Среди причин неисправностей ДПДЗ следует выделить:

  • Сгоревшие контакты. Подвижный контакт датчика при открытии заслонки начинает перемещаться, контактируя с резистивным полем. При длительной эксплуатации поле разрушается и исчезает контакт. Сигнал больше не может передаваться на контроллер, из-за чего система не может нормально работать.
  • Окисление контактов. И если в первом случае их уже не восстановить, то в данной ситуации можно попытаться вернуть датчику работоспособность. Так, для восстановления окисливших контактов брызгают смазку ВД-40 в колодку и в пространство под крышкой. Эта смазка содержит в себе антикоррозионные присадки, которые разъедают ржавчину. В половине случаев это помогает вернуть датчику жизнь.
  • Износ подложки ДПДЗ. Однако она присутствует в конструкции только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Неполное закрытие заслонки. В таком случае можно подпилить надфилем посадочное место датчика положения дроссельной заслонки ВАЗ-2114, и мотор будет заново исправно работать.

Диагностика

Ее можно осуществить своими руками. Однако проверка датчика положения дроссельной заслонки ВАЗ-2114 должна осуществляться при помощи специального прибора - мультиметра. Его нужно перевести в режим измерения напряжения и подключить на массу. Красным щупом следует подключиться к положительному выводу «А». Он находится на корпусе разъема ДПДЗ. Обратите внимание, что замеры производятся при включенном зажигании. Иначе значение всегда будет равно нулю. Включив зажигание, смотрим на результаты. Напряжение на выводе должно составлять пять Вольт. Допускается незначительная погрешность в районе 0.3 В. Если напряжение составляет меньше, чем 4.7 В, данный элемент неисправен и подлежит замене.

Если мультиметр показал ноль при включенном зажигании, возможно, произошел обрыв в цепи и напряжение попросту не доходит до датчика. Но если с проводами все в порядке, значит вышел из строя сам контроллер датчика положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности - полное отсутствие напряжение на выводах ДПДЗ.

Диагностика: способ №2

Также можно проверить работу элемента, не отключая с него разъем. Для этого понадобится тот же мультиметр. Им мы будем проверять наличие напряжения на датчик. При включенном зажигании на выводах будет заметен плавный рост напряжения от 0,8 до 4 В.

Одновременно с этим нужно вращать пластиковый сектор воздушной заслонки. Разъем датчика обязательно должен быть подключен. А напряжение проверяется путем прокалывания провода щупом мультиметра.

Способ №3

Переключаем наш измерительный прибор в режим омметра. Далее отключаем разъем от датчика.

После подключаем щупы мультиметра к любому подвижному и неподвижному контакту. Если вращать сектор, стрелка омметра будет плавно перемещаться. Наличие резких скачков стрелки свидетельствует о неисправности ДПДЗ.

Какой выбрать?

Обратите внимание, что датчики положения дроссельной заслонки ВАЗ-2114 не подлежат ремонту. Этот элемент меняется целиком на автомобиле. Существует несколько производителей ДПДЗ для «Лады-Самары-2»:

  • "Счетмаш".
  • "Автоэлектрика".
  • "Омега".

Последний устанавливается на «Ладу» с завода. Служит он достаточно долго. При выборе нужно обращать внимание на бесконтактные элементы. Они стоят порядка 600-900 рублей.

Но служат очень долго - отмечают отзывы. Не стоит покупать резистивные датчики. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (та самая «Автоэлектрика»), он является бесконтактным и продается по цене в тысячу рублей. Отзывы о нем положительные. Единственный недостаток - это высокая цена. Но она полностью оправдана ресурсом данной модели датчика.

Замена

Меняется данный элемент достаточно просто. Нужно открыть капот и определить местоположение датчика.

Далее при помощи отвертки отжать пластиковую защелку и вынуть колодку с проводами. После этого выкрутить болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ДПДЗ вынимается и прокладка. На ее место устанавливается новая, из поролона. Затем на нее монтируется и сам новый датчик. Крепится он на тех же двух болтах. Следует закручивать плотно, дабы исключить лишние вибрации (от них деталь может некорректно работать). После этого подключаем колодку с проводами и производим первый запуск. Работа мотора должна стабилизироваться.

Статья о том, как проверить ДПДЗ и РХХ, а также их проводки не снимая дроссельный узел с автомобиля. Попутно проведём общую диагностику состояния дроссельного узла в целом.

Очень много в последнее время сыпется вопросов о дёрганиях Лачетти в различных режимах работы двигателя. Чаще всего эта проблема проявляется при нажатии либо отпускании педали газа. Соответственно, сразу под подозрение попадает дроссельный узел. Вот я и озадачился вопросом — как помочь братьям Лачеводам в проверке данного узла. К слову, это актуально не только к Лачетти, но и к другим автомобилям.

Все манипуляции проводились на моём Лачетти 1,6, поэтому они подходят и к Лачетти 1,4. Так как у них одинаковая конструкция дроссельного узла, в отличии от Лачетти 1,8. Но суть проверки аналогична полностью, могут различаться только цифры измерений.

Как известно, на Шевроле Лачетти 1,4 и 1,6 датчик положения дроссельной заслонки и регулятор холостого хода собраны одним целым в дроссельном узле и, соответственно, меняются в сборе, что очень дорого. Поэтому нужно максимально точно диагностировать неисправность.

Как проверить ДПДЗ и РХХ

Проверить работу дроссельного узла можно тремя способами:

  • заменой на заведомо исправный — это самый точный способ
  • омметром
  • компьютерной диагностикой

Первый способ рассматривать не будем, так как он и так очевиден. Остановимся на втором и третьем.

Как проверить датчик положения дроссельной заслонки мультиметром

Посмотрев на схему, в левом нижнем углу видим нужный нам объект под названием «регулятор холостого хода»

Мы видим простейшую схему, состоящую из двойного реостата (переменное сопротивление), выключатель и электрический двигатель. На простом языке, суть работы данного чуда-устройства такова: когда мы нажимаем педаль газа, то сразу размыкается выключатель режима хх (обычный концевик) и двигатель переходит на другой режим работы, в зависимости от степени открытия дроссельной заслонки. Эту степень открытия ЭБУ определяет по изменяющемуся сопротивлению реостата. Когда мы отпускаем педаль газа, то выключатель снова замыкается и дает понять ЭБУ, что нужно включать режим холостого хода. ЭБУ переходит в режим хх и регулирует его электрическим моторчиком, который приоткрывает дроссельную заслонку на определённый угол для поддержания заданных оборотов. За этими значениями следит вторая часть реостата.

Какие могут возникнуть поломки в этом простом механизме:

  • неисправность выключателя
  • трещины и истирание токопроводящего слоя реостата
  • обрыв реостата
  • замыкание, обрыв или увеличение сопротивления проводки
  • неисправность двигателя

Для быстрой проверки всех этих возможных неисправностей необходимо снять разъём с ЭБУ. Как это сделать изложено в статье

Для проверки ДПДЗ необходимо подключить омметр к 74 и 79 контакту штекера ЭБУ

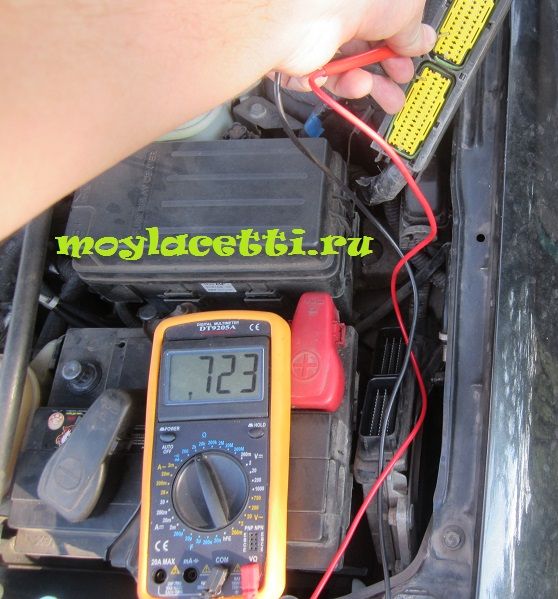

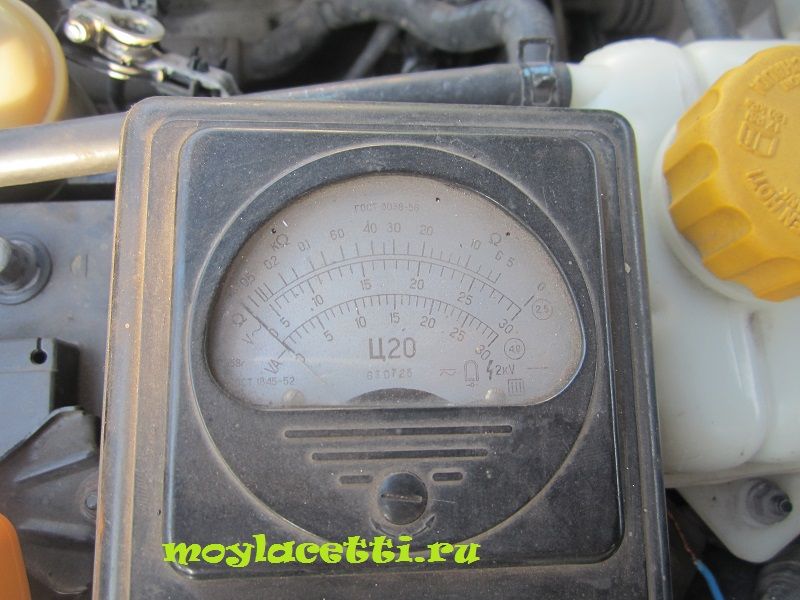

Видим сопротивление чуть больше 700 Ом

Теперь плавно проворачиваем дроссельную заслонку и смотрим показания омметра. Они должны также плавно увеличиваться. Можно даже воспользоваться стрелочным прибором для более точного измерения плавности изменений.

Не должно быть никаких скачков. Если есть скачки — значит токопроводящее покрытие загрязнено или имеет трещины, либо у Вас трусится рука

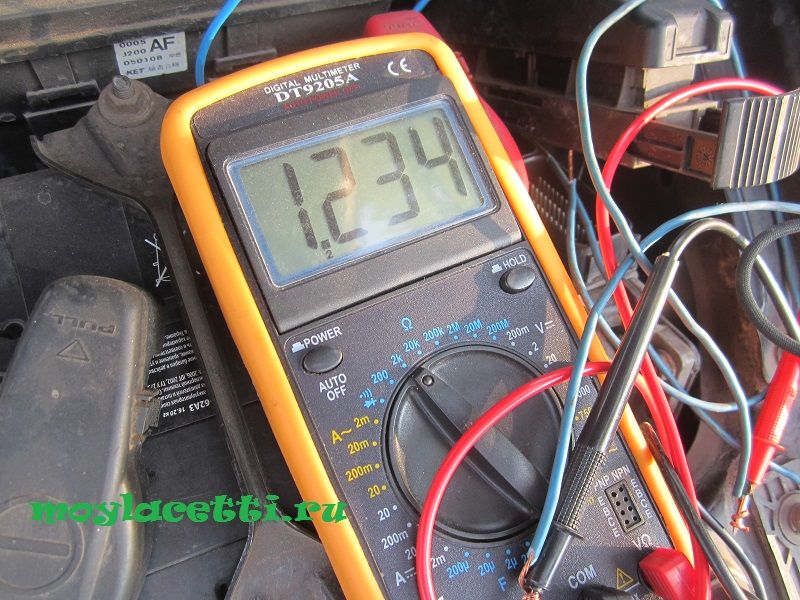

После того, как докрутили заслонку до упора, значение должно возрасти больше 1200 Ом

Внимание! В самом конце возможен скачок сопротивления примерно до 1300 Ом, а затем показания устанавливаются на значении около 1200 Ом. Боятся этого не стоит.

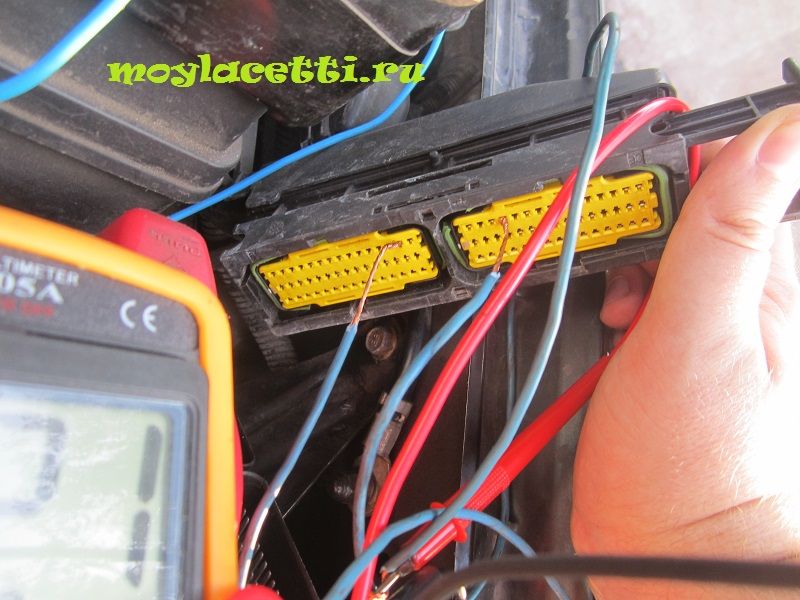

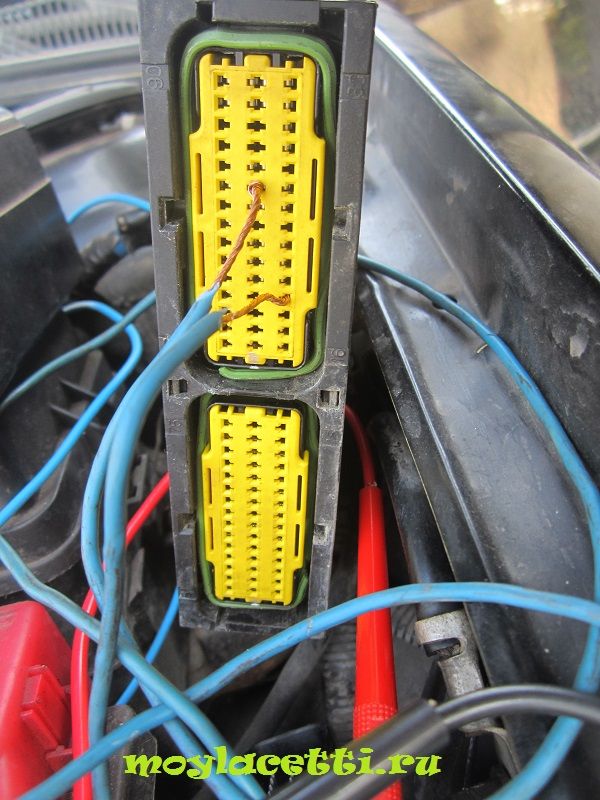

Так как щупы не влазят в контакты ЭБУ, я подключил щупы через провода. А то приходилось одной рукой держать их, второй крутить заслонку, а третьей фотографировать

Имейте ввиду, что провода и щупы должны быть тонкие! Иначе имеется риск разжать контакты в колодке ЭБУ!

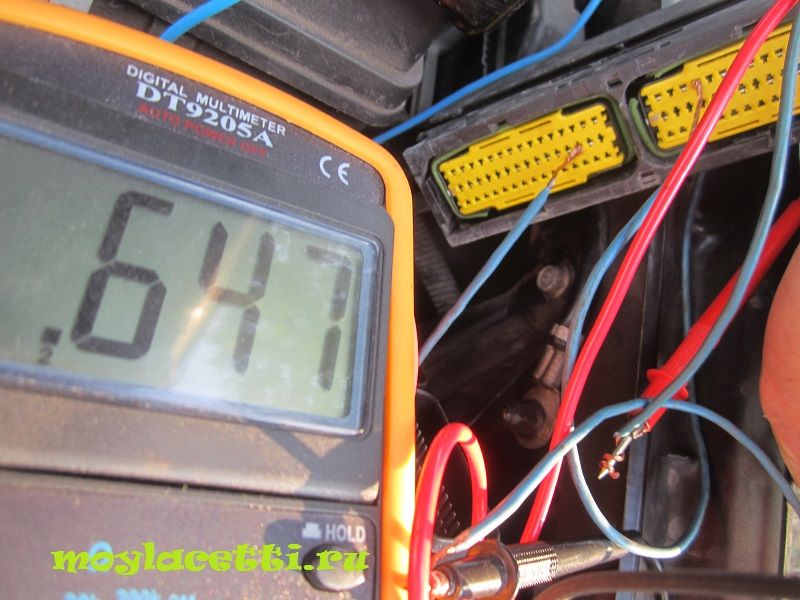

В общем, датчик ДПДЗ проверили. Теперь проверим датчик положения регулятора хх. Для этого подключаем омметр к 43 и 79 контакту штекера ЭБУ. Видим похожие показания

Показания сопротивления датчика положения РХХ при вращении могут не изменяться, а сопротивление может немного отличаться от моих. Потому что поворачивая дроссельную заслонку, мы не оказываем влияния на положение регулятора РХХ. Для вращения этого регулятора, необходимо снимать крышку с дроссельного узла. Тут главное — это наличие сопротивления около 600 — 650 Ом, что свидетельствует об отсутствии обрыва в цепи датчика положения РХХ. Если есть обрыв, тогда придётся прозвонить отдельно провода и при их целостности — разбирать дроссельный узел. Но это бывает крайне редко.

Теперь проверим выключатель холостого хода. Для этого подключаем омметр к 19 и 55 контакту штекера ЭБУ

При отпущенной педали газа, сопротивление должно стремиться к 0 — контакт замкнут, а при нажатой педали, сопротивление должно быть бесконечным — контакт разомкнут.

Если никаких проблем при этих измерениях не обнаружили, значит механизм должен быть исправным.

Советую при проверке этого выключателя подёргать жгут проводов от ЭБУ к двигателю, так как часто можно встретить вот

Как проверить ДПДЗ компьютерной диагностикой

При этом способе всё гораздо проще. Что нужно для такой диагностики изложено в рубрике

В программе нам нужны всего два параметра:

  • положение дроссельной заслонки
  • дроссельная заслонка открыта/закрыта

Для проверки датчика положения дроссельной заслонки необходимо медленно и плавно нажимать на педаль газа. При этом график положения ДЗ должен также плавно и без провалов расти вверх. Без провалов и скачков

При полном нажатии на педаль газа, степень открытия дроссельной заслонки должна составлять не менее 70%. Хотя встречались показания немного меньше. Самое минимальное, которое я видел составляло 66%, хотя всё было исправно и правильно отрегулировано. Поэтому ориентируйтесь значений 66%-73%.

При резком нажатии и отпускании график в точности должен повторять Ваши действия. Вот такого быть не должно

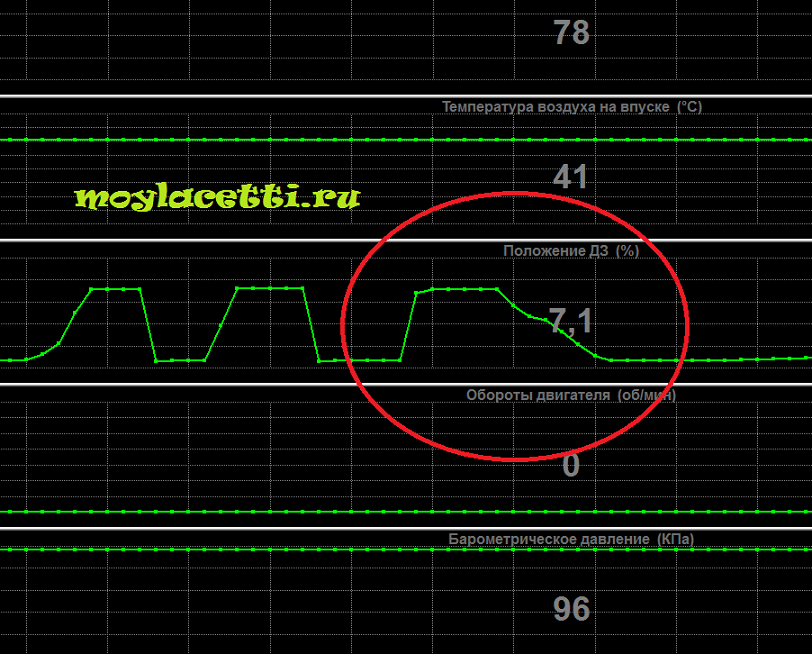

Здесь явные заедания/зависания дроссельной заслонки.

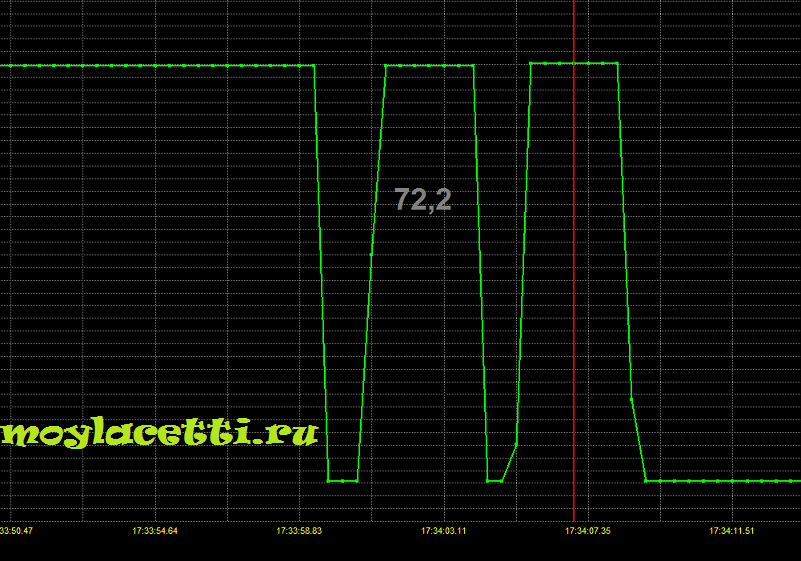

Проверка выключателя холостого хода проводится попеременным нажатием/отпусканием педали газа. График в параметре «дроссельная заслонка закрыта» должен четко реагировать на Ваши действия без пропусков

Теперь остановимся на проверке регулятора холостого хода, т.е. на электрическом моторчике в дроссельном узле. Его тоже можно косвенно проверить.

На нашем форуме обсуждается очень интересный случай с РХХ, связанный с . Там очень странно вёл себя этот моторчик, что было видно по логам диагностики.

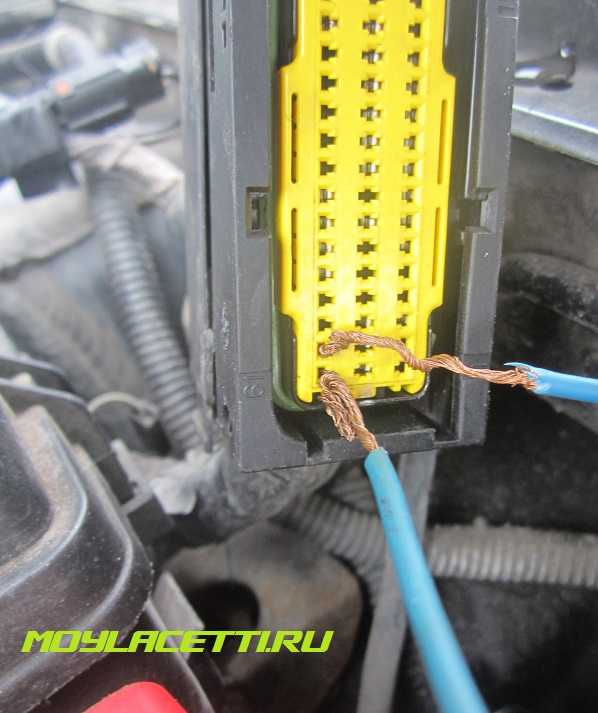

Для проверки проводки, щеток и обмоток двигателя необходимо подключить щупы омметра к 61-му и 62-му контакту колодки ЭБУ

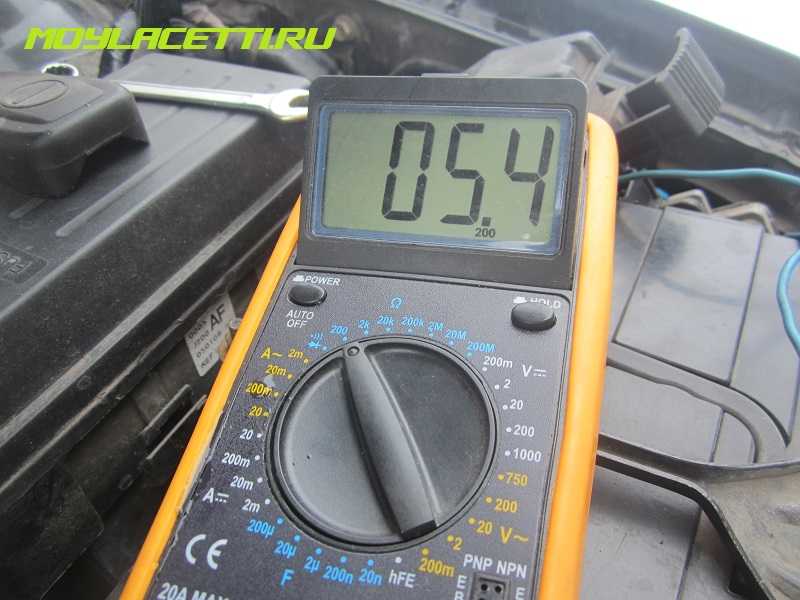

Показания омметра должны составлять 3-5 Ом

В моём случае показания составили 4,4 Ома (1 Ом — сопротивление самих щупов). Если сопротивление выходит за эти пределы, то необходимо прозвонить отдельно два провода питания моторчика РХХ — от 61-го контакта колодки ЭБУ до 1-го контакта колодки дроссельного узла и от 62-го контакта колодки ЭБУ до 5-го контакта колодки дроссельного узла.

Мне нравится 22+

Участники, которые лайкнули этот пост.

Двигатель автомобиля , машина глохнет в неподходящее время. Одной из причин может быть неисправность датчика положения дроссельной заслонки (ДПДЗ). Это довольно распространенная поломка, но, как правило, маскируется под более серьезную проблему. Признаки, которые описаны ниже, могут натолкнуть на мысль о серьезной поломке двигателя. И не на шутку испугать. Поэтому важно исключить вышеназванную проблему, а не обращаться к мотористу.

Этот датчик, по сути, является потенциометром − это важное электронное устройство, которое предназначено для определения угла поворота дроссельной заслонки. Высокоточный датчик, без которого невозможно нормальное функционирование двигателя. Его показания необходимы и от них зависит расчет топливной смеси, которая подается в . Более доступным языком можно сказать: он является датчиком положения, и показывает: открыта заслонка или закрыта.

Кроме того, от него зависит момент зажигания и правильная . Именно поэтому важно следить за отсутствием дефектов этого прибора. Автомобиль всегда должен быть в исправном состоянии, только это гарантирует безопасность поездок как самого автолюбителя, так и мимо проезжающих машин и автомобилистов. Представьте, что может произойти, если неожиданно заглохнет мотор на оживленном перекрестке. Последствия могут стать серьезными.

Если говорить более доступным языком, неисправность датчика положения дроссельной заслонки выводит его из строя, и он не справляется со своими задачами, и в этом случае система «считает» данные на основании показателей, что заслонка открыта, и начинает подавать большее количество топлива. В результате двигатель «захлебывается».

Дискомфорт от вечно глохнущего мотора и работы двигателя с перебоями удовольствия не добавляет. Есть еще дополнительная проблема. Работа двигателя в «авральном» порядке может спровоцировать его быструю поломку. В этом случае придется заплатить довольно кругленькую сумму денег для устранения более серьезной поломки.

Отрицательно сказывается на личном бюджете. В случае такой поломки происходит повышение потребления машиной топлива, и как следствие, лишние траты.

Место установки

Для того чтобы проверить это устройство, необходимо знать, где оно расположено. Поскольку датчик непосредственно относится к мотору, именно там он и расположен. Необходимо найти дроссельный патрубок, там ДПДЗ и закреплен и имеет соединение с осью дроссельной заслонки.

Перечень признаков неисправности

Определить проблемы датчика положения дроссельной заслонки возможно, но при этом следует рассмотреть признаки, которые явно указывают на возникновение проблемы именно этого устройства:

  • Двигатель глохнет во время переключения скорости (при выключении передачи во время движения).
  • Нестабильны обороты холостого хода, независимо от режима работы двигателя.
  • (плавают обороты).
  • Замечаются рывки при наборе скорости, даже при плавном движении.
  • Заметно увеличивается .
  • Двигатель глохнет, если резко снять ногу с педали газа.
  • Мощность двигателя значительно падает.

В некоторых случаях может загораться и некоторое время не тухнуть контрольная лампочка «Check Engine», об этой особенности мы немного ниже рассмотрим поподробнее. Но при любом раскладе не стоит пренебрегать всеми этими молчаливыми «звоночками». Нужно незамедлительно провести проверку.

Как проверить

У вашего автомобиля наблюдается один или несколько признаков, перечисленных выше. В этом случае необходимо проверить датчик положения дроссельной заслонки. Особых сложностей это не вызывает, но важно сделать все в определенной последовательности с применением дополнительного прибора мультиметра.

Небольшое уточнение контрольная лампочка «Check Engine» является молчаливым напоминанием водителю о возникновении неисправности двигателя и необходимости в проведении профилактических работ или ремонта. Она загорается при включении зажигания буквально на доли секунды, и тут же гаснет. Если этого не происходит, и она продолжает гореть, значит, система обнаружила неисправность. Тут уж без моториста никак. Но нам эта информация необходима для общего развития и более точной диагностики поломки ДПДС.

  1. Прежде всего, необходимо выключить зажигание. Проверьте панель приборов, и удостоверьтесь, что лампочка «check engine» не горит.
  2. Эта лампа предназначена для напоминания водителю о нарушении работы двигателя. Лампочка потухла, значит, можно открыть капот и проверить датчик положения дроссельной заслонки.
  3. Для этого необходим мультиметр, с его помощью проще провести измерение.
  4. Первый этап: нужно провести проверку на наличие «минуса».
  5. Если не горите желанием отключать провода, необходимо каждый провод проколоть. Такие же манипуляции проводим для того, чтобы найти «массу». При этом зажигание не включается.
  6. Следующий этап: проверить поступает ли питание на датчик. (Необходимо учитывать, что в зависимости от модели автомобиля, напряжение может быть различным: для одних − это 12 вольт, для других – 5 вольт).
  7. Для этого необходимо включить зажигание, и как в пункте 5 проколоть по очереди каждый провод. Мультиметр должен отобразить цифру «0,7» вольт.
  8. Затем вручную открыть дроссельную заслонку, напряжение должно подняться выше 4 вольт.
  9. Зажигание выключите, один разъем отсоедините. Подключите мультиметр между одним из оставшихся и выводом ползунка.
  10. Поворачивайте, не торопясь, сектор рукой, при этом необходимо следить какие показания стрелки отображаются. Если она поднимается постепенно без резких колебаний, все в порядке, иначе – явный показатель: на дорожке резистора образовались критические потертости. Именно эти показатели являются особо важными, поскольку они влияют на правильную работу блока управления ЕСМ. Это электронное устройство отвечает за подачу топлива на инжекторы. Думать, конечно же, оно не может и принимает неправильные цифры датчика, и уже от них и отталкивается. По сути, получается, что заслонка открыта полностью, а блок управления «видит» ее в закрытом положении.
  11. Если они явно заметны, диагноз налицо: необходимо менять датчик положения дроссельной заслонки.

Но этих процедур мало, необходимо провести дополнительные проверки, чтобы исключить дальнейшие поломки. И в случае обнаружения нижеперечисленных проблем, лучше полностью ДПДЗ заменить, цена его невысокая, но при этом двигатель будет работать без сбоев:

  • В каком состоянии пленочный переменный резистор. Если на дорожке датчика положения дроссельной заслонки есть потертости или обрывы, то на блок управления двигателя поступают совершенно другие данные.
  • Размыкаются ли нормально контакты холостого хода.

Если вам пришлось полностью поменять датчик положения дроссельной заслонки, после установки никакая дополнительная регулировка не нужна. Этот контролер нулевой отметкой считает холостой ход (в этот момент дроссельная заслонка полностью закрыта). Поэтому обладать талантами электронщика или моториста не требуется.

Причины поломки датчика

Полностью защитить себя от поломок деталей, механизмов и датчиков автомобиля, к сожалению, невозможно. Датчик положения дроссельной заслонки может выйти из строя по ряду причин:

  1. Ползунок с резистивным слоем утрачивает контакт. Причиной становится сломанный наконечник, который порождает задир на подложке, в результате ломаются и оставшиеся. При этом ДПДЗ может продолжать работать (пусть и не очень хорошо), пока не сотрется полностью резистивный слой. В результате сердечник полностью выходит из строя. Эта неисправность датчика положения не столь явная, и поэтому сложнее и дольше может маскироваться под другие неприятности. Например, могут возникнуть подозрения в плохом качестве топлива и т. п.
  2. Линейное повышение напряжения выходного сигнала не обеспечивается. Это происходит в результате нарушения напыления основы (как правило, это происходит, когда он стирается до основания) в месте начала хода ползунка.

Следует учесть, что при этом виде поломки никакие дополнительные не появляются, самодиагностика автомобиля это не предусматривает. Признаком становится нестабильная работа двигателя на разных режимах.

Выбор качественного ДПДЗ

Нередко заводы-изготовители устанавливают на автомобиль недорогой пленочно-резистивный датчик положения дроссельной заслонки. Как следствие долго он работать не будет, и возникают те «симптомы», которые описаны в начале статьи.

В отличие от предыдущего варианта бесконтактный несмотря на то что более дорогой, он того стоит: работает намного дольше и надежней. Принцип работы основан на магниторезистивном эффекте.

Вот таким образом мы разобрали причины, симптомы и методы обнаружения и устранения проблем с этим датчиком. Таким образом, вам проще будет диагностировать и с меньшими финансовыми затратами самостоятельно решить эту проблему.

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимости. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.

Зона ответственности ДПДЗ

В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Но прежде чем переходить непосредственно к практической части, следует уделить немного внимания теории и рассмотреть, что собой представляет дроссельная заслонка и ее датчик, какие функции они выполняют и где находятся. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.

Датчик положения передает информацию коллектору о состоянии пропускного клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Но как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.

Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДПДЗ будет работать некорректно и выдавать искаженные данные, то в систему попадет недостаточно топлива либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя. Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.

Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможете после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.

Из-за чего нам может потребоваться ремонт датчика?

Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.

Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.

Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.

Замена и выбор датчика – бесконтактный или пленочный?

Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа – правильный выбор нового устройства. Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то следует отдавать предпочтение только качественному товару, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.

Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго же выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.

Сама же замена займет у вас намного меньше времени, чем выбор устройства. Но несмотря на то, что процесс довольно прост, рассмотрим его подробно. Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.

Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор. Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно устанавливать сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.

Проверить, правильно ли работает элемент, можно следующим образом. Открываем заслонку и тянем за тросики газа, чтобы провернуть сектор привода ДПДЗ. Если же положение сектора не изменяется, то следует установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его значения совпадают с указанными выше, то прибор исправен.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.
