Установка ГБО на 2106: мультиклапан

В статье вы узнаете о том, как производится установка ГБО на ВАЗ 2106, какие имеются требования к этому процессу. Так же рекомендую прочитать про устновку гбо на авто 4 поколения .

Нужно заметить, что данное руководство предназначено исключительно для ознакомительных целей, описаны лишь основные моменты без глубокого погружения в тему. Если вы сталкиваетесь с монтажом газобаллонного оборудования впервые, то лучше всего изучить более подробно техническую литературу, а также рекомендации производителя ГБО.

Обоснованность перехода на газ

Речь пойдет о 1-м и 2-м поколениях газобаллонного оборудования. Третье и четвертое не рассматриваются, так как они предназначены для установки на инжекторные двигатели. Или на дизельные с электронной системой управления. Конечно, можно произвести монтаж оборудования четвертого поколения на карбюратор, но потребуется проделать множество манипуляций. В первую очередь двигатель нужно дополнить множеством датчиков, которые впоследствии будут подключаться к электронному блоку управления. О том, как установить такие системы на инжекторные двигатели, вы узнаете в отдельной статье.

Если смотреть с экономической точки зрения, то на автомобилях ВАЗ 2106 ГБО окупается примерно за 30 тыс. км. пробега. Если вы эксплуатируете машину постоянно, то такое расстояние преодолевается за год-полтора. Но не стоит производить установку оборудования на свой автомобиль, если годовой пробег менее 20 тысяч. Это окажется просто неразумно, окупится монтаж через несколько лет. Допустим, вы часто совершаете длительные поездки на своем автомобиле ВАЗ 2106. Что же вы получите при работе на газовом топливе?

Самое главное – это экономия. Цена бензина растет, газа тоже. Но поднимается стоимость практически одинаково. Литр газа примерно вдвое меньше стоит, нежели бензин. Но необходимо взглянуть и на расход. Если карбюратор настроен идеально, вы ездите со скоростью не более 120 км/ч, то расход бензина составит 7-9 литров в смешанном цикле. При правильных настройках газового оборудования расход СУГ может достигать 11-13 литров. Произведя несложные расчеты, можно сделать вывод, что езда на газе окажется намного выгоднее, даже если расход будет 13 литров. Цена же всего оборудования составляет не более 10 тыс. рублей с установкой.

Но вы получаете еще несколько преимуществ от использования СУГ на автомобилях ВАЗ 2106 и подобных моделей. Срок службы моторного масла становится ненамного, но выше. При работе газ сгорает без остатка, никакие примеси не оседают в цилиндрах. Эти примеси не попадают в систему смазки, что и увеличивает ресурс масла на 2 тыс. км. пробега в среднем. Отсюда и более высокий срок службы свечей зажигания – их электроды меньше засоряются. Пожалуй, этого уже окажется достаточным, чтобы сделать свой выбор в пользу ГБО.

Поколения ГБО: какое установить на карбюратор?

Идеально для автомобилей ВАЗ 2106 с карбюраторной системой впрыска подойдет газовое оборудование 1 или 2 поколения. Его цена не очень высокая, нет никакой электронной системы управления, как на 4-м поколении. Отличий у первого и второго поколений не очень много. При помощи газового шланга соединяется карбюратор с дозатором. Есть мелкое отличие в конструкции самого дозатора. Например, в первом поколении используется ручная регулировка дозатора. Его настройка совершается сразу же после установки ГБО. Впоследствии его положение необходимо время от времени корректировать.

А вот ГБО второго поколения имеет электрический привод дозатора. В нем используется специальной конструкции шаговый электромотор. Но для работы этой системы необходимо соблюдать такие условия:

• на автомобиле должен использоваться электронный карбюратор;
• в выпускной системе должен быть датчик содержания кислорода.

Как вы понимаете, на автомобилях ВАЗ 2106 электронный карбюратор не используется. Поэтому более разумным окажется использование обычного дозатора механического типа, о том, как установить такую систему, вы сейчас и узнаете. В результате вы получаете оборудование не 2, а первого поколения.

Но можно сделать небольшую оговорку. Если считать, что первое поколение ГБО – это те системы, которые использовались полвека назад, то второе – это оборудование с механическими дозаторами. Следовательно, третье поколение – это устройства с электронными дозаторами. Четвертое поколение – для работы на инжекторных двигателях. Пятое поколение – практически копия 4-го, только в газовом баллоне производится установка специального насоса, чтобы избавиться от необходимости монтажа редуктора. Разделение ГБО на поколения очень относительное.

Комплект газобаллонного оборудования

Перед тем, как начать установку оборудования на автомобиль ВАЗ 2106, необходимо проверить комплектность. У вас должны иметься все необходимые элементы и узлы. Давайте рассмотрим более детально все составляющие и разберемся с тем, для чего они предназначены. Итак, вот полный перечень элементов ГБО 2-го поколения:

1. Баллон для газового топлива. В нем хранится газ, который используется для питания двигателя. Наиболее распространенные формы – тороидальная и цилиндрическая. Последняя занимает много места в багажном отделении, монтируется обычно к спинке заднего сидения. Но тороидальный в автомобиле ВАЗ 2106 не спасет ситуацию. Ведь это не восьмерка или девятка, в нем нет ниши под запасное колесо. Поэтому с точки зрения эргономичности не имеет значения, какой баллон вы поставите в своей машине.
2. Мультиклапан необходим для полноценного функционирования ГБО любого поколения. С его помощью газовое оборудование переводится между двумя режимами – «работа» и «заправка». Этот клапан открывает путь к заправочному отверстию или к топливной магистрали, идущей в карбюратор.
3. Устройство для заправки – газовый шланг, рассчитанный для работы под высоким давлением. Один конец шланга соединяется с заправочным штуцером, а второй – с мультиклапаном, установленном на баллоне.
4. Магистраль, рассчитанная для функционирования под высоким давлением. С ее помощью производится соединение газового редуктора с мультиклапаном.
5. Редуктор-испаритель служит для снижения давления топлива. В установках, работающих на пропан-бутановой смеси используются одноступенчатые редукторы, так как давление в баллоне и магистрали не более 16 Атм. Для метановых установок нужно применять двух- и трехступенчатые, так как максимальное значение давления может достигать 200 Атм.
6. Клапан для газа открывает и закрывает подачу топлива к редуктору-испарителю.
7. Бензиновый клапан необходим для открытия и закрытия подачи бензина в карбюратор. Работа обоих клапанов синхронна: газовый открыт, бензиновый закрыт и наоборот.
8. Дозатор механического или электронного типа позволяет настроить подачу газа во впускной коллектор. С его помощью регулируется количество топлива, которое нужно подавать в камеру сгорания.
9. Смеситель монтируется в том случае, если в карбюратор не происходила врезка. С его помощью производится подача газа в карбюратор.
10. Переключатель типа топлива. Кнопка, которая монтируется в салоне автомобиля ВАЗ 2106. С ее помощью производится открывание и закрывание газового и бензинового клапанов. Без нее газовое оборудование попросту не сможет работать.

Как подключается ГБО

Итак, теперь нужно рассмотреть, как установить ГБО 2-го поколения на автомобиль ВАЗ 2106. Заберемся в подкапотное пространство. Там установлен газовый редуктор и клапан. Вход редуктора соединяется с выходом клапана. На вход клапана подключается конец топливной магистрали высокого давления. Все магистрали, которые работают под высоким давлением, изготавливаются из меди. В магистралях с низким давлением используются резиновые шланги, по которым проходит газ.

К редуктору-испарителю также производится подключение патрубка от системы охлаждения. На автомобиле ВАЗ 2106 редуктор можно установить с правой стороны, недалеко от печки. Вы только выиграете, так как поблизости находится выпускной коллектор, а это значит, что в этой части высокая температура, что будет способствовать более скорому прогреву редуктора. Соединение с системой охлаждения можно осуществить следующим образом:

1. Отключить патрубок, идущий на радиатор печки.
2. От помпы к корпусу редуктора устанавливаете патрубок. С его помощью осуществляется подача горячего антифриза.
3. От редуктора к крану печки устанавливается второй патрубок.

Следовательно, подогрев устройства осуществляется по цепи печки.

После редуктора производится монтаж регулятора и далее, от него нужно подавать газ в карбюратор. Подача газового топлива в карбюратор осуществляться может двумя способами:

1. При помощи смесительной проставки.
2. С использованием врезки в карбюратор.

Чтобы осуществить подачу по последнему способу, необходимо в камерах карбюратора высверлить отверстия. В них нарезать резьбу и вкрутить специальные штуцеры. К последним производится подключение газовых трубок.

Что нужно учитывать?

Да, есть множество нюансов, которые обязательно вам следует соблюдать при монтаже ГБО на автомобиль ВАЗ 2106. В статье приведено видео, в котором рассказано более подробно обо всех тонкостях. Впрочем, этот раздел будет актуален для любой марки и модели автомобиля, так как в нем описаны тонкости монтажа газового оборудования. Начнем с самого начала – с баллона. Его нужно ставить таким образом, чтобы ось мультиклапана располагалась под углом к горизонтальной плоскости.

Причем угол должен быть ровно 30 градусов. Ни на градус больше или меньше. Если установить под иным углом, ДУТ будет показывать «погоду», а забор топлива из емкости окажется нестабильным. Поэтому когда проводится установка, нужно обращать на все, даже самые незначительные, моменты, иначе цена неверного монтажа будет невероятно высокой.

Штуцер для заправки на автомобиле ВАЗ 2106 лучше всего закреплять в задней части, прямо под бампером. Магистраль прокладывается по днищу автомобиля. Все эти работы следует проводить на смотровой яме, так как установить трубки без нее практически невозможно. Прокладка их своими руками осуществляется довольно просто. Главное – это установка магистрали рядом с бензиновой. Можно даже крепить ее к бензиновой трубке при помощи пластиковых стяжек.

Для кнопки выбора топлива никаких особых требований нет. Самое главное условие – чтобы ее было удобно включать. Чтобы установить бензиновый клапан, необходимо разрезать топливный шланг на промежутке между насосом и карбюратором. А вот газовый необходимо устанавливать в подкапотном пространстве с правой стороны. Обратите внимание на монтаж редуктора-испарителя. Своими руками его установить несложно, но следует придерживаться некоторых требований:

1. Его расположение должно быть ниже, нежели самый верхний патрубок, идущий на печку.
2. Расположение его должно быть продольное, это позволит избежать неполадок с диафрагмой при резком наборе скорости или торможении.

Монтаж смесителя тоже имеет некоторые особенности. Ставится он в карбюраторе, находится между двух половин – корпусом дроссельной заслонки и самого карбюратора. Само собой, увеличивается высота, поэтому необходимо приобрести необходимое количество болтов. Их длина должна быть больше, нежели стандартных, на три витка.

Как производится регулировка редуктора своими руками?

Вот и все, немного разобрались с тем, как установить на автомобиль с карбюраторной системой впрыска газовое оборудование своими руками. А теперь бы его настроить правильно, чтобы и расход был поменьше, и приемистость осталась такой же, как на бензине. Для этого вам нужно воспользоваться следующим руководством. Первым делом регулируете зажигание, его нужно установить немного раньше – провернуть корпус трамблера на два деления (это соответствует 10 градусам).

Чтобы производить тонкую настройку, лучше всего использовать электронные октан-корректоры. Но для их нормального функционирования потребуется БСЗ. Причина для корректировки зажигания – газовое топливо имеет октановое число свыше 100. И если не произвести настройку, выпускные клапаны прогорят, а цена их ремонта окажется весьма существенной.

Регулируете обогащение топливной смеси, винт находится на редукторе-испарителе. Добиваетесь того, чтобы количество оборотов коленвала было в интервале 800..900. Теперь необходимо произвести регулировку подачи газового топлива. Для этого потребуется вкрутить на клапане болт до упора. Затем на два оборота выкрутите его. Делать это следует на заглушенном моторе, после выкручивания на два оборота клапана можно завести его. Прислушайтесь к тому, как работает двигатель. Если резко и кратковременно выжать педаль акселератора, то обороты мгновенно должны достигнуть значения 3000.

При этом никаких запозданий не должно наблюдаться. В том случае, если мотор начинает «захлебываться», необходимо вращать винт против часовой стрелки до тех пор, покуда не исчезнет этот симптом. Всю настройку своими руками сделать можно буквально за несколько минут, так как регулировка только лишь трех винтов предусмотрена. Второй винт вкручиваете до упора и совершаете им один оборот против часовой стрелки. Заведите мотор и резко выжмите педаль акселератора.

До 6500 оборотов коленвал должен раскручиваться моментально. Обратите внимание на то, что вторая камера на автомобиле ВАЗ 2106 не должна открываться точно так же, как и первая. Если она будет открываться слишком сильно, то прибавится мощность, но расход увеличится в разы. И никакой экономии вы не почувствуете. В завершении производится установка нормальной частоты вращения путем регулировки винта ХХ.

Если для Вас важны такие критерии, как качество и оперативность выполнения, то специалисты нашей компании могут поставить газовое оборудование на машину по доступным ценам и точно в срок, используя продукцию только проверенных производителей.

Цены на комплекты ГБО

Цены на газовое оборудование на автомобиль

Компания «ГАЗ-ТехСервис Люберцы» реализует газовое оборудование на автомобили оптом и в розницу по привлекательным ценам. В наличии большой ассортимент продукции ведущих брендов: BRC, LOVATO, LANDI RENZO, DIGITRONIC, TAMONA. Приобрести ГБО в Москве можно по разумной стоимости. Все товары сертифицированы.

Таблица сравнения цен на разные поколения ГБО с примерами

Отличие 4 от 4+ поколения

газовый блок управления в поколении 4+ использует связь с бензиновым через диагностический разъем OBD-2 для автоматической подстройки качества и количества смеси

Отличие 4 от 5 поколения

в 5 поколении используется неиспаренная смесь, так называемый жидкий впрыск

Отличие 6 поколения

тот же жидкий впрыск, но используются штатные бензиновые форсунки автомобиля

Цены на экспресс замену масла

В нашем техцентре возможна замена масла по предварительной записи.

Также предлагаем приобрести следующую продукцию

• Редукторы . В наличии представлены универсальные и специальные редукторы для дизеля, инжектора, карбюратора.
• Баки . Другим важным элементом являет бак для газа, приобрести который можно по доступной цене. Изделие имеет цилиндрическую или кольцеобразную форму и размещается в багажнике или отсеке для запасного колеса.
• Выносное заправочное устройство (ВЗУ) . Присоединительный штуцер с обратным клапаном, который используется для подключения к газонаполнительной станции. После заправки магистраль перекрывается.
• Мультиклапан . Участвует в процессе заправки топливом: выступает в роли ограничителя, предупреждает утечки, отслеживает уровень сжиженного газа.

В нашем техцентре есть возможность приобрести газобаллонное оборудование оптом и в розницу.

Прайс носит ознакомительный характер. Для получения более точной информации ПРОСИМ звонить по телефону.

Оплата производится наличным и безналичным способом,а также кредитными картами

Компания GASPART занимается продажей и установкой ГБО для всех видов автомобилей, включая отечественные марки. Если вы все же решились на то, чтобы перейти на новый вид топлива для вашей машины, незамедлительно обращайтесь в наш автосервис!

Преимущества использования газообразного топлива для автомобиля

Основной причиной, почему многие люди отдают предпочтение газовому топливу, является то, что он намного дешевле бензина. Помимо этого, есть еще целый ряд преимуществ.

Преимущества:

Экологичность газообразного топлива

Увеличение срока службы двигателя автомобиля

Пожаробезопасность

Возможность использовать оба вида топлива по очередности

Долговечность использования ГБО

Процесс установки ГБО начинается с установки газового редуктора, который крепится к стойке правого или левого стакана. После этого необходимо снять карбюратор и произвести монтаж смесителя для газа или же произвести врезку в карбюратор при помощи специальных штуцеров. После производят продувку карбюратора сжатым воздухом и устанавливают его на место. Следующим этапом будет установка бензинового клапана.

Следует отметить, что для автомобилей ВАЗ (карбюраторного типа) предусматривается установка ГБО второго поколения. Для этих целей используется газовый баллон вместительностью 50 литров. Чтобы его установить, необходимо соорудить специальное крепежное устройство в отделении для перевозки багажа.

После того, как баллон будет установлен, прокладывают трубопроводы и подключают все компоненты электрической цепи. Далее выполняется пробный запуск системы на предмет выявления утечки газа.

Почему выбирают нас

Наша компания прошла долгий путь прежде, чем стать лидером среди отечественных компаний по установке ГБО для автомобилей. Теперь нас знают далеко за пределами России.

Если вы являетесь владельцем автомобиля ВАЗ, то у нас для вас всегда есть в наличии все компоненты для установки ГБО своими руками. Воспользуйтесь удобной системой поиска товара на нашем сайте и сделайте вашу покупку, а мы выполним доставку заказа в любой регион России и Казахстана.

Наши услуги доступны владельцам всех марок автомобилей. Наше оборудование позволит сделать ваше транспортное средство более экономичным и безопасным!

Рост популярности газобаллонного оборудования (ГБО) автомобилей связан с ростом цен на более традиционные виды топлива: бензин и дизель. Сравнительно невысокая стоимость газа позволяет существенно снизить расходы на эксплуатацию автомобиля. Этот вопрос наиболее актуален для тех, кто ежедневно использует авто.

Установкой ГБО могут заниматься лишь специализированные предприятия, имеющие лицензию на проведение работ подобного характера. Именно поэтому самостоятельно выполнять такое преобразование машины настоятельно не рекомендуется, если прежде с этим не приходилось сталкиваться вообще.

Приведённая ниже инструкция создана на основе данных специалистов и не является непосредственным руководством к действию, тщательно взвесьте свои силы и навыки перед решением установки ГБО!

Подробная инструкция

Для успешной установки ГБО на ВАЗ 2109 следует выполнить непростую работу:

Заправочная розетка

1. Установить расходный трубопровод. Этот процесс удобнее выполнять, когда автомобиль находится на подъёмнике, так как расходная магистраль будет расположена под днищем. При этом необходимо следить за тем, чтобы трубы прокладывались вдоль лонжеронов и подальше от подвижных элементов системы подрессоривания.
2. Установить газовый клапан под капот, вначале удостоверившись в качестве его фильтра.
3. Правильно выбрать место для установки газового редуктора. Чтобы обеспечить систему подогрева редуктора оптимальной подачей тосола, необходимо расположить его чуть выше ГБЦ двигателя.
4. Установить газовый редуктор.
5. Далее понадобится врезать два тройника в шланги, идущие к радиатору отопителя. Для этого следует слить тосол с системы охлаждения, на тройники надеть шланги соответствующего диаметра и провести их к редуктору, где их стоит подсоединить к системе подогрева. После этого можно обратно заправить всю систему тосолом и обязательно стоит убедиться, что нет протечек.


   В случае необходимости подтекающие места придётся загерметизировать.

6. Соединить посредством трубопровода высокого давления газовый клапан и редуктор.
7. В воздушный фильтр авто следует установить газовый аэратор.


   Стоит отметить, что смесительная прокладка на карбюратор в случае с ВАЗ 2109 не годится.

8. Установленный аэратор необходимо соединить с расходным патрубком редуктора соответствующим резиновым шлангом, стойким к таким жидкостям, как бензин и масло.
9. Этот шланг стоит разрезать в любом удобном месте и вставить в получившийся разрез вентиль дозатора. Для предварительной настройки системы вентиль следует вначале полностью отвернуть и закрутить обратно приблизительно на третью часть.
10. Разрезать бензопровод на участке от карбюратора до бензонасоса и установить туда специальный клапан, который потом нужно перевести на ручное управление и установить в закрытое положение.
11. Установить в любом свободном месте панели приборов рокерный переключатель. Он обязательно должен иметь нейтральное положение.

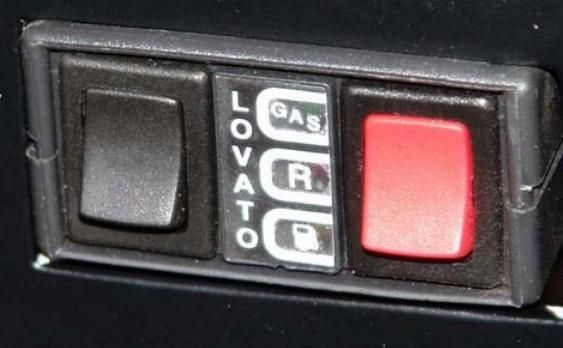

    Рокерный переключатель

12. Только через предохранитель к центральному контакту переключателя нужно подсоединить один конец провода на 15 А, а второй необходимо вывести к замку зажигания и припаять к контакту 15 (провод синего цвета может быть с чёрной полосой или без).
13. К оставшимся двум контактам следует подключить по одному проводу, которые дальше нужно вывести в моторный отсек, где и соединить соответственно с газовым и бензиновым клапаном.
14. Свободные контакты газового и бензинового клапанов требуется соединить с массой.


    Для этого подойдёт абсолютно любое место.

15. Следует включить зажигание и проверить, срабатывают ли клапана, отвечающие за подачу газа и бензина. Проверка производится путём смены положений рокерного переключателя. В нейтральном положении оба клапаны должны быть выключены.
16. В случае если баллон пуст, понадобится открыть заправочный вентиль, заправить около 10 литров газа и закрыть его.



    Регулятор

17. Открыть расходный вентиль и проверить герметичность соединений арматуры высокого давления при помощи обыкновенного мыльного раствора. При необходимости соединительные штуцера следует подтянуть. Если это не даст никакого результата, то есть утечка газа не остановиться, – нужно закрыть расходный вентиль, выпустить газ из трубопровода и загерметизировать соединения, используя ленту ФУМ.
18. Завести автомобиль на бензине – перевести рокерный переключатель в соответствующее положение и подкачать топливо вручную.
19. После прогрева ВАЗ 2109 следует открыть расходный вентиль газового баллона, перевести рокерный переключатель в нейтральное положение и выработать бензин, содержащийся в поплавковой камере карбюратора. «Девятка» сама должна заглохнуть.
20. Рокерный переключатель перевести в положение «газ», после чего проверить работу автомобиля. В случае необходимости регулировка производится посредством дозатора.

Оптимизировав работу мотора и установив современные газовые установки, можно добиться такой мощности авто, которая была бы равноценной аналогичным показателям автомобиля на более привычном топливе. Помимо этого, ГБО является экономичным и экологичным оборудованием.

В статье будут рассмотрены особенности установки ГБО на ВАЗ 2106. Для начала разберёмся, какой газ можно использовать как топливо. Сразу можно отбросить метан, поскольку для него требуются особые разрешения, и автомобиль получится весьма дорогостоящий. В некоторых странах, грузовые машины используют метан в качестве топлива, но в России они не применяются, так как плохо развита инфраструктура.

Некоторые производители предлагают автомобили на смеси метана и дизтоплива. По возможности транспортные средства заправляют метаном, но если такой возможности нет, то заправляются дизельным топливом. Поэтому для сравнения характеристик возьмём пропан, который расходуется меньше бутана, вследствие его плотности.

Газовое топливо плюсы

Газовое топливо помогает ощутимо сэкономить приблизительно 10-15%, если сравнивать с бензином. Это весьма хорошая экономия средств, ввиду этого газовое оборудование спустя 15-20 тыс. километров ГБО на ВАЗ 2106 окупится. Притом, газовые заправки достаточно распространены, поэтому трудностей с заправкой не должно возникнуть.

Главным достоинством газа считается его экологичность. Отработанные газы не включают в себя вредные соединения тяжелых металлов, и выбросы углекислого газа гораздо меньше, в сравнении с бензином. Применение газа также увеличивает ресурс двигателя, он более ровно работает, масло расходуется в меньших количествах и, следовательно, не образуется нагар на рабочих частях двигателя.

Ещё одним весомым преимуществом газа является менее шумная работа двигателя, так как отсутствует детонация, ввиду большего октанового числа в сравнении с бензином.

Газовое топливо минусы

Главный недостаток установки газового оборудования – снижение свободного пространства в багажнике. Газ значительно взрывоопаснее бензина, ввиду этого постоянно следует производить проверку газового оборудования. Легче предупредить причину, нежели устранять последствия. Также не следует упускать из виду, что смесь газа и воздуха в некотором соотношении (приблизительно 5-10%) очень взрывоопасна.

Ещё газ изменяет в худшую сторону характеристики двигателя ВАЗ 2106 – становится дольше разгон, снижается динамика в среднем на 5%, но это компенсируется более продолжительным расходом. Вдобавок к этому становится меньше ресурс клапанов, так как газ сгорает продолжительнее, отчего увеличивается температура в камере сгорания.
