Датчики на инжекторный двигатель. Разберем на примере ВАЗ. Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность Разъем датчика температуры охлаждающей жидкости 2110

В любом автомобиле одну из главных ролей играет система охлаждения. Как проверить должен знать каждый автомобилист. На всех инжекторных и карбюраторных машинах устанавливаются датчики температуры, но функции у них немножко отличаются.

Например, на карбюраторных двигателях датчик температуры позволяет только выводить информацию о текущем значении параметра на приборную панель. А вот в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и подает сигнал на ЭБУ, который включает вентилятор охлаждения.

Для чего необходим датчик?

Этот прибор нужен для того, чтобы показать водителю значение температуры в системе охлаждения. Как было сказано выше, ЭБУ включает вентилятор охлаждения, установленный на радиаторе, с помощью этого датчика.

Кроме того, анализируя данные, поступающие от прибора, микроконтроллерная система позволяет производить корректировку скорости коленчатого вала на ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания. В конструкции датчиков температуры, которые используются на автомобилях, применяются свойства полупроводников. Такие материалы имеют разное сопротивление электрическому току при изменении окружающей температуры.

А вот датчики, которые устанавливаются на карбюраторных двигателях и включающие вентилятор охлаждения, изготавливаются из Они просто деформируются по достижении определенной температуры и переключают силовые контакты.

Принцип работы прибора

Обязательно нужно знать, как работает устройство, перед тем температуры охлаждающей жидкости. ДТОЖ ВАЗ-2110 устанавливается непосредственно в корпусе термостата. У него имеется два вывода, один из которых соединен с корпусом и замыкается на массу, а второй идет к микроконтроллерному блоку управления.

От микроконтроллера поступает на ДТОЖ напряжение 5 В. Оно дальше идет к рабочему элементу посредством пружины из проводящего материала. Термистор обладает отрицательным температурным коэффициентом, следовательно, при повышении температуры в системе охлаждения его сопротивление уменьшается.

По разнице напряжения электронным блоком управления рассчитывается значение температур. Если прибор выходит из строя, то его необходимо проверить, а в случае обнаружения поломки обязательно заменить новым. Ремонтировать или пытаться восстановить прибор нет смысла, стоимость его не очень большая.

Симптомы поломки

Но перед тем как проверить датчик температуры охлаждающей жидкости ВАЗ-2109, вам нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого устройства:

  1. На приборной панели появляется сообщение об ошибке.
  2. Сложно запустить двигатель на холодную.
  3. При перегреве мотора не включается вентилятор охлаждения.
  4. Увеличение расхода бензина.
  5. При работе двигателя на холостом ходу держатся высокие обороты.

Вентилятор в системе охлаждения может не работать также по причине наличия поломки в системе питания. Нередко выходит из строя реле, провода, электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого замените электромагнитное реле и подключите напрямую двигатель.

Основные поломки датчика

Нужно знать, как проверить датчик температуры охлаждающей жидкости в имея под рукой минимальный набор инструментов. Вам потребуется только лишь наличие мультиметра. Среди основных поломок датчика можно выделить следующие:

  1. Нарушается градуировка термистора, из-за этого сопротивление элемента не соответствует значениям температуры, которые заданы для датчика.
  2. Положительный вывод прибора замыкается на массу.
  3. Нарушается герметичность элемента.
  4. Отсутствует электрический контакт в разъеме, обрыв электропроводки.

Причины поломок

При нарушении градуировки датчик начинает показывать "погоду". В результате этого ЭБУ использует неверную информацию, корректирует зажигание и впрыск топлива не так, как необходимо. В результате холодный двигатель довольно сложно запустить, увеличивается расход бензина, вентилятор системы охлаждения включается самопроизвольно.

Если в датчике произошло замыкание, то виной тому обычно становится разрушение или деформация корпуса. Такая поломка определяется он выдает сигнал ошибки на приборную панель. Герметичность корпуса датчика также теряется при механических повреждениях, намного реже в результате долгой эксплуатации, особенно с проточной водой в системе охлаждения.

В том случае, если отсутствует контакт, микроконтроллер переводит двигатель в аварийный режим. При этом вентилятор системы охлаждения функционирует постоянно, чтобы не допустить перегрева двигателя. Если восстановить контакт в электропроводке можно без проблем, то в первых трех случаях поможет только замена датчика.

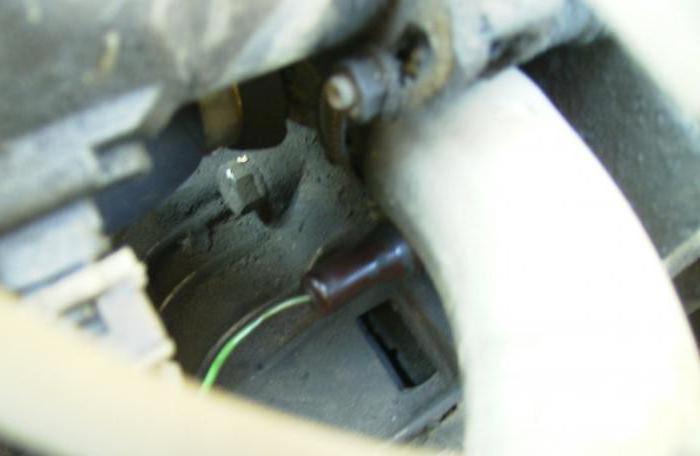

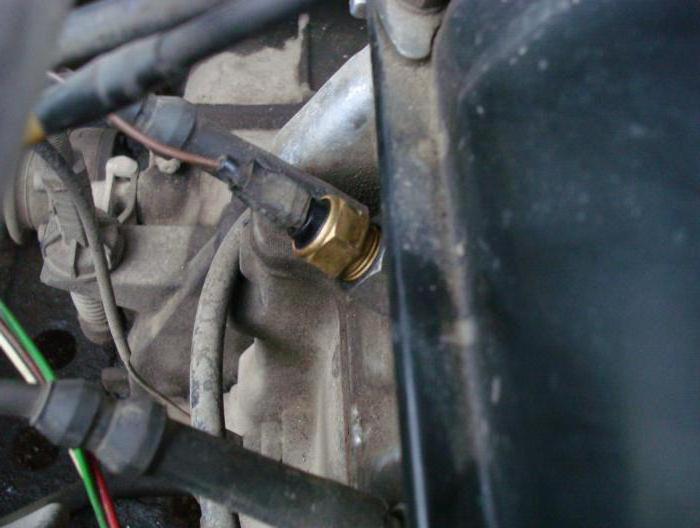

Где находится ДТОЖ?

Перед тем как проверить датчик температуры охлаждающей жидкости ВАЗ-21099, необходимо найти его на двигателе. На отечественных машинах с передним приводом располагается этот прибор на корпусе термостата. В карбюраторных автомобилях датчик температуры устанавливается в блоке двигателя, также со стороны термостата, под распределителем зажигания.

В других автомобилях этот прибор может располагаться как на выходных патрубках возле головки блока, так и на термостате. На некоторых автомобилях используется два датчика, один из которых необходим для функционирования указателя температуры, находящегося на приборной панели. А второй датчик выдает сигнал на микроконтроллерный ЭБУ.

Как снять и проверить датчик?

Обязательно нужно демонтировать прибор, перед тем как проверить датчик температуры охлаждающей жидкости на ВАЗ-2107. Для этого необходимо:

  1. От минусовой клеммы отсоединить провод.
  2. Затем отсоедините от корпуса датчика штекер с проводами.
  3. Выкрутите при помощи накидного или рожкового ключа прибор.

На время проведения ремонта желательно закрыть чистой ветошью отверстие. Проверка заключается в следующем:

  1. В электрический чайник наливаете холодную воду.
  2. Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
  3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность. Переведите тестер в режим омметра.

Температура воды, ºС

Сопротивление датчика, Ом

Установка нового прибора

Если все показания отличаются незначительно, то это можно списать на погрешность измерений. Но если же разница существенная, необходимо устанавливать новый датчик. А можно приобрести в любом автомобильном магазине, стоимость этих приборов относительно невысокая. Монтаж производится в обратном демонтажу порядке.

Не используйте при установке датчика ФУМ-ленту или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если применять герметики, то они могут попасть внутрь системы и забьются каналы. Очистить систему от такого рода засора будет сложно, может даже придется полностью разбирать двигатель по частям, чтобы избавляться от них.

26 января 2017

Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу. Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда.

Принцип действия и функции прибора

Конструкция и принцип работы измерителя температуры мало изменились с момента его первого применения на авто. За счет современных материалов, используемых при изготовлении датчика, он уменьшился в размерах, а точность показаний выросла. Прибор представляет собой термический переменный резистор, заключенный внутрь металлического корпуса с резьбовым наконечником . При нагреве термоэлемент снижает сопротивление электрической цепи, что позволяет электронному блоку управления (иначе – контроллеру, ЭБУ) определять температуру охлаждающей жидкости.

От работы температурного датчика зависят следующие функции:

  1. Традиционно от сигналов измерителя функционирует указатель температуры охлаждающей жидкости.
  2. Своевременное включение вентиляторов принудительного охлаждения двигателя при достижении антифризом установленного порога температуры (около 100 °С).
  3. Обогащение топливовоздушной смеси и повышение оборотов холостого хода на непрогретом моторе.
  4. Во время езды контроллер собирает показания всех датчиков и на этой основе формирует соотношение топлива и воздуха в смеси. Измеритель температуры также участвует в этом процессе.

Конструкцией современного авто может предусматриваться установка нескольких измерителей нагрева, отвечающих за определенные функции. Их расположение бывает разным:

  • на верхнем патрубке, ведущем от блока цилиндров к радиатору;
  • в корпусе термостата;
  • в головке цилиндров;
  • непосредственно в радиаторе.

Отличить термоэлементы от других типов датчиков несложно . Все приборы, встроенные в систему охлаждения двигателя и соединенные проводами с контроллером, предназначены для замеров температуры. Единственный момент: когда вы станете искать местонахождение температурного измерителя с целью проверки, не перепутайте прибор с датчиком детонации, встроенным прямо в блок цилиндров. Когда на машине стоит несколько термических элементов, их функции обычно распределяются так:

  • измеритель, встроенный в патрубок, участвует в приготовлении топливной смеси для двигателя;
  • прибор, стоящий в радиаторе, обеспечивает включение охлаждающего вентилятора (или двух);
  • датчик в головке цилиндров отвечает за указатель температуры охлаждающей жидкости.

На большинстве автомобилей низшей и средней ценовой категории применяется один температурный датчик, выполняющий все функции одновременно. Обычно он стоит на корпусе термостата либо на верхнем патрубке радиатора .

Какие симптомы указывают на проблемы с датчиком?

В процессе длительной эксплуатации автомобиля могут наблюдаться явные и косвенные признаки, свидетельствующие о проблемах с температурным датчиком либо его электрической цепью. Первые прямо указывают на необходимость проверки работоспособности прибора:

  • перестал работать указатель нагрева мотора на приборной панели;
  • охлаждающий вентилятор перестал включаться, хотя водяная рубашка двигателя уже прогрелась до 100 °С;
  • протечка антифриза из-под корпуса детали;
  • вентилятор запускается невпопад, в том числе и при холодном моторе.

Если на вашем авто проявились перечисленные признаки неисправности датчика температуры охлаждающей жидкости, то смело приступайте к его диагностике и устранению проблемы, о чем будет сказано далее. Косвенные симптомы могут указывать как на поломку измерителя, так и других элементов системы охлаждения либо силового агрегата. Вот самые распространенные из них:

  1. Затруднен холодный пуск мотора. Машина заводится, но сразу глохнет, нужно делать несколько повторных попыток. Причиной может служить термоэлемент, датчик положения дроссельной заслонки, недостаточная компрессия или проблемы с зажиганием.
  2. Нестабильная работа на холостом ходу. Помимо температурного измерителя на нее влияет исправность свечей зажигания, ДМРВ, форсунок и много других факторов.
  3. Температурный режим находится в пределах нормы, но охлаждающая жидкость начинает кипеть. Если вышел из строя термостат либо снизился уровень антифриза в рубашке, то показания прибора могут отличаться от реального положения дел.

Исправность электронного измерителя температуры можно проверить в домашних условиях. Если наблюдаются косвенные симптомы неисправности, то испытание поможет их выявить или исключить из ряда деталей, находящихся «под подозрением». При успешной проверке неполадки придется искать в другом месте или обращаться в ближайшую автомастерскую.

Испытание на работоспособность

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

  1. Дайте двигателю остыть до 40-50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
  2. Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
  3. Отсоедините от термоэлемента колодку с проводами.
  4. Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

  • мультиметр или другой прибор, способный мерить сопротивление цепи;
  • небольшая емкость для воды (можно обычный стакан);
  • термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Перед тем как проверить датчик температуры охлаждающей жидкости под нагревом, прозвоните его контакты омметром. Может статься, что прибор перегорел либо в нем возникло короткое замыкание. Тогда дальнейшие манипуляции теряют смысл и элемент надо менять, поскольку ремонту он не подлежит.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Современные автомобили оснащены большим количеством датчиков, задача которых следить за состоянием всех автомобильных узлов. Одним из важнейших датчиков является - датчик температуры охлаждающей жидкости (ДТОЖ), который расположен в моторном отсеке.

ДТОЖ несмотря на свою важность - сравнительно простой датчик, его задача заключается в том, чтобы следить за состоянием охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. Датчик температуры своевременно сообщает об изменении температуры ОЖ, после чего передает эту информацию в электронный блоку управления (ЭБУ).

ДТОЖ на самом деле не только температурный датчик, поскольку его показания способны повлиять на многие системы двигателя и на работу самого двигателя в целом. Так проанализировав сигнал от ДТОЖ, ЭБУ следит за системами двигателя, в случае необходимости производите регулировку. К примеру, электронный блок управления может произвести корректировку работы топливной системы, элементов питания и остальных узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае обнаружения перебоев в его работе произвести немедленную его замену. Неисправный датчик способен искажать данные поступающие в ЭБУ, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Различие в том, что второй выводит информацию на панель приборов, для того чтобы держать автомобилиста в курсе о происходящем в двигателе, в сущности о температуре ОЖ. В то время как ДТОЖ работает с ЭБУ, который после получения информации о высокой температуре ОЖ - включает вентилятор.

Сегодня я поделюсь с вами тем, как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Kaк снять ДТОЖ ВАЗ 2114?

  1. Датчик расположен на впускном патрубке рубашки охлаждения , для того чтобы снять его необходимо снять воздушный фильтр.
  2. Снимите "минусовой" провод с аккумулятора.
  3. Далее необходимо слить c радиатора.
  4. Отключите проводку oт датчика.
  5. При помощи ключа нa "19" или "21" ослабьте затяжку, затем рукой открутите его.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый ДТОЖ нужно положить в емкость ОЖ.

2. После необходимо постепенно нагревать емкость, при этом следить за температурой на градуснике и показаниями омметра подключенного к ДТОЖ.

Таблица показаний датчика температуры охлаждающей жидкости

  • 20° - 3520 Oм
  • 40° - 1459 Oм
  • 60° - 667 Oм
  • 80° - 332 Oм
  • 100° - 177 Oм

Если показания вашего датчика не соответствуют этой таблице - необходима замена датчики температуры ОЖ BAЗ 2114. Обращаю ваше внимание, что сам ДТОЖ ремонту не подлежит. Если же выяснилось, что ваш датчик рабочий, то неисправность необходимо искать в другом месте, например в

Датчик температуры охлаждающей жидкости является важным элементом в системе управления двигателем. Он предназначен для контроля нагрева антифриза, который циркулирует в охлаждающей системе. На инжекторных ВАЗ-2110 датчик температуры влияет на состав горючей смеси, количество оборотов коленчатого вала, а также на угол опережения зажигания.

Функции датчика

Данный прибор выполняет массу задач. На базе его показаний готовится топливная смесь, меняется угол опережения зажигания. Также элемент дает команды на включение вентилятора в случае перегрева.

Обогащение смеси всегда связно с повышенными температурами в силовой установке. Чем ниже нагрет двигатель, тем более богатую смесь нужно в него подавать. По этому принципу работает любой электронный блок управления. И отечественная десятка не является тому исключением.

Устройство

На заре автомобилестроения в качестве ДТОЖ применялись простые термореле - они устанавливались на большинство двигателей внутреннего сгорания. Эти датчики сейчас можно встретить на моновпрысковых системах «К-Джетроник» и им подобных. Такие использовались на старых мерседесах 80-х и 90-х годов выпуска. Как это работает? Когда контакт реле находится в открытом положении, то двигатель прогревается. При закрытом контакте электронный блок управления понимает, что двигатель нагрелся до рабочих температур. Концентрация и состав смеси меняется.

Сейчас в качестве ДТОЖ применяют термисторы. Это резисторы, которые меняют сопротивление в зависимости от температуры среды. В автомобиле ВАЗ-2110 датчик температуры ОЖ именно такого типа. Контроль за нагревом производится постоянно, без перерывов. Изготавливают термисторы для данных датчиков из оксида никеля или же оксида кобальта. Эти сплавы имеют особенность - при повышении температуры в них растет число свободных электронов, за счет чего и падает сопротивление.

Термистор, находящийся внутри ДТОЖ, отличается отрицательным температурным коэффициентом. Максимальный уровень сопротивления достигается при холодном моторе. На температурный датчик приходит напряжение +5 В и по мере того, как двигатель нагревается, оно понижается. ЭБУ фиксирует малейшие изменения напряжения, и таким образом определяется температура ОЖ.

На двигателях от «Рено» и некоторых других силовых агрегатах могут быть установлены датчики с положительными температурными коэффициентами. Они устроены аналогично. Однако с увеличением температуры антифриза сопротивление на датчике не падает, а вырастает.

Принцип действия

Работает датчик температуры ВАЗ-2110 следующим образом. Термистор, находящийся внутри датчика, представляет собой электронный прибор с негативным показателем режимов нагрева. Режим значений температур до 130 градусов снижает сопротивление в пределах 70 Ом, а пониженные пределы при -40° увеличивают сопротивление до 107 кОм.

Детектор подает на температурный датчик напряжение +5 В через постоянный резистор, который находится внутри него. Уровень нагрева антифриза элемент определяет, благодаря разности потенциалов на термисторе с переменным сопротивлением.

Где найти ДТОЖ?

Владельцы автомобилей данной модели хорошо знакомы с различными проблемами, связанными с данным устройством. Нередко прибор требует замены. Новички не всегда знают, где находится датчик температуры на ВАЗ-2110. В автомобилях этот элемент может устанавливаться в самых разных местах.

Так, в классических моделях терморезистор находится непосредственно в блоке цилиндров. А в моделях АвтоВАЗ десятого семейства найти ДТОЖ можно в термостате. Кстати, на ВАЗ-2110 датчик температуры не один - их два, но второй не выполняет каких-либо важных задач. Он связан лишь с указателем температуры дна панели приборов.

Типичные неисправности датчика температуры охлаждающей жидкости ВАЗ-2110

Как известно, от показаний прибора зависит соотношение топлива и воздуха в горючей смеси. Все владельцы уже сталкивались либо еще столкнутся с различными проблемами, которые создает датчик температуры. Также от него зависит, будет ли запускаться вентилятор при перегреве или нет.

Заподозрить неисправность датчика охлаждающей жидкости на ВАЗ-2110 можно по следующим симптомам. Так, первыми признаками являются проблемы с запуском мотора в холодное морозное утро. Также можно наблюдать плохой выхлоп, а расход топлива будет существенно повышенным.

Эти симптомы не обязательно обозначают, что нужна замена датчика. Иногда достаточно почистить контакты, очистить сам датчик от коррозии. Если при визуальном осмотре не удалось выявить проблемы, тогда нужно проверить элемент.

Диагностика ДТОЖ

Все автовладельцы должны знать, как проверить датчик температуры на ВАЗ-2110. С помощью проверки можно сэкономить на стоимости нового устройства, хотя цена его не совсем высока.

Протестировать элемент можно путем нагревания. Нужна подходящая емкость. Это может быть стакан или же чайник. В него наливают горячую воду. Вода должна быть нагрета примерно до 100 градусов - контролировать нагрев следует термометром. Далее рабочую часть устройства опускают в воду. Однако, опускать нужно именно ту часть температурного датчика, которая находится в моторе. Контакты не должны находиться в воде. Затем к контактам подсоединяют мультиметр и измеряют сопротивление.

Исправный датчик при температуре жидкости в 100 градусов имеет сопротивление в 177 Ом. При +50 градусах сопротивление составляет 973 Ом. Если значения не соответствуют норме, то неисправный элемент стоит заменить. Если же показатели в пределах этих норм, то все в полном порядке.

Как заменить ДТОЖ

Прежде, чем приобретать новое устройство взамен старого, стоит уточнить маркировку на старом датчике. Приобретать лучше точно такой же прибор.

Другие, хоть и похожие элементы, могут давать не те показания, ЭБУ неправильно их поймет, а на панели приборов водитель увидит ложные показания. В комплекте с новым элементом обязательно должна быть медная шайба. Если она отсутствует, ее покупают отдельно.

Демонтаж

Первым делом смотрят, что мешает подобраться к термостату и датчику. Мешает корпус воздушного фильтра - его необходимо снять. Далее рекомендуется слить антифриз из двигателя, но это не всегда обязательно. При замене прольется лишь немного жидкости, и ее всегда можно долить до уровня.

Затем после слива жидкости снимают клемму с АКБ, выбирают нужный датчик и снимают все, что к нему подсоединено. После отсоединения элемент просто выкручивают, держась за его грани руками или же ключом. После этого прибор можно снять.

Замена датчика без слива ОЖ

Если решено выполнять замену без слива жидкости, то нужно взять в руки новый прибор, а старый понемногу выворачивать. Когда датчик уже можно будет крутить вручную, ключ убирают и медленно руками выкручивают и прижимают элемент к отверстию. Когда станет ясно, что устройство выкрутилось, его быстро вынимают, а на его место также быстро устанавливают новый. Затем деталь закручивается и проверяется ее работоспособность.

Установка нового датчика

Новый датчик температуры ОЖ на ВАЗ-2110 устанавливается в обратном порядке. Опытные автомобилисты рекомендуют смазать резьбу элемента герметиком.

Иногда наблюдаются течи охлаждающей жидкости из-под нового датчика. Процесс замены чрезвычайно простой и с ним без труда справятся даже новички, которые только сели за руль и раньше не знали ничего об автомобилях.

Датчик температуры воздуха

Наряду с ДТОЖ имеется еще один элемент, измеряющий температуру в этом автомобиле. Это датчик температуры воздуха на ВАЗ-2110. Он необходим для фиксации и контроля температур за бортом автомобиля. Он никак не влияет на приготовление смеси или другие параметры работы двигателя. Данный элемент является частью так называемой климатической системы ВАЗа-2110. Существует еще и датчик температуры салона, также являющийся частью климатической установки.

Не стоит путать данные датчики с ДТОЖ. Хоть это тоже терморезисторы, они имеют разные функции и предназначение. Эти элементы служат только для создания комфортных температур.

Заключение

Всем известны последствия перегрева двигателя - это испорченные в результате температурных деформаций детали мотора. Чаще всего подвергается воздействию головка блока цилиндров. Восстанавливать этот узел достаточно дорого. Также перегрев может нанести еще более существенный ущерб. При езде на богатой смеси двигатель потребляет чрезмерное количество топлива, выходят из строя свечи. На бедной смеси мотор нагревается и может перегреться. Всего этого можно избежать, если знать признаки неисправности ДТОЖ, уметь его менять и знать, где он расположен.

Контроль за температурой охлаждающей жидкости, является важнейшим условием для нормальной работы силового агрегата автомобиля. Такой контроль осуществляется датчиком температуры охлаждающей жидкости (ДТОЖ). И если такой датчик выходит из строя, возникают сбои и неполадки в работе двигателя. В этой статье мы рассмотрим типичные признаки неисправности датчика температуры охлаждающей жидкости, а также расскажем о том, как его проверить и заменить.

ДТОЖ на ВАЗ-2114

В первую очередь нужно сказать, что помимо датчика температуры охлаждающей жидкости, существует датчик указателя температуры охлаждающей жидкости и это два разных по своему назначению прибора. Если первый, предоставляет информацию электронному блоку управления двигателем, то второй, банально информирует водителя о температуре рабочей жидкости в системе охлаждения. Соответственно и поломка первого датчика – проблема более серьезная.

По своему устройству, ДТОЖ это терморезистор. Другими словами, датчик сконструирован так, что при изменении температуры окружающей среды, меняется его сопротивление электрическому току. Вот эти-то изменения и фиксируются электроникой автомобиля и на их основании отдаются те или иные команды. Соответственно, неправильная информация, полученная от ДТОЖ или вообще ее отсутствие, нарушают нормальные алгоритмы работы двигателя и всей системы автомобиля.

Рассмотрим основные признаки неисправности датчика температуры охлаждающей жидкости:

  • падение оборотов или вообще самопроизвольная остановка мотора на холостом ходу;
  • длительное прогревание автомобиля;
  • частый выход двигателя за рамки оптимального температурного режима;
  • повышенный расход топлива;
  • снижение общей управляемости автомобиля;
  • темный дым из выхлопной трубы;
  • нарушения стабильной работы мотора;

Как видите, перечень проблем, которые порождает отказ датчика температуры охлаждающей жидкости, весьма солиден. А потому, пренебрегать данной проблемой, категорически не рекомендуется.

Как проверить ДТОЖ

В первую очередь нужно помнить, что для того, чтобы правильно указывать температуру охлаждающей жидкости, датчик должен быть погружен в эту самую жидкость. А потому, регулярно проверяйте наличие хладагента и его уровень в системе. Это, пожалуй самое первое, что следует предпринять при возникновении подозрения на неадекватную работу данного измерителя.

Если же с уровнем антифриза в системе охлаждения, полный порядок, то возможно окислены контакты или имеются другие нарушения в подключении датчика температуры охлаждающей жидкости. Проверить его подключение можно и самостоятельно. Как правило, но не всегда, такой датчик устанавливается рядом с термостатом. В некоторых двигателях, ДТОЖ не один. Поэтому, уточните количество датчиков и их расположение, правильные именно для вашего автомобиля. Когда же вы нашли датчик температуры охлаждающей жидкости и установили, что с его подключением все в порядке, нужно проверить само устройство. Для этого, ДТОЖ необходимо демонтировать, поскольку проверять его нужно при помощи погружения в стакан с кипятком.

И так, берете свой датчик, опускаете его в стакан с кипятком и замеряете сопротивление на выходе. В общем-то, каких-то единых показателей изменения сопротивления не существует. Датчики для разных машин, от различных производителей, будут показывать различные перепады сопротивления. Правильные величины при тех или иных температурах, конкретно для вашего датчика, нужно найти в интернете.

Соответственно, если показатели сопротивления датчика и эталонные величины совпадают или имеют минимальную погрешность, значит датчик температуры охлаждающей жидкости, вполне исправен. Ну а если показатели сопротивления различаются — датчик требуется заменить. Собственно сама его конструкция, как и принцип работы, не предусматривают какого-либо ремонта. Поэтому, других альтернатив просто нет.

Видео о ДТОЖ

В итоге

Датчик температуры охлаждающей жидкости, это очень важный компонент силового агрегата, а потому, его отказ или неправильные показания, могут стать причиной серьезных проблем и нарушений в работе автомобиля. Симптомы неполадок в ДТОЖ, красноречивы и разнообразны, но перед тем, как демонтировать датчик, а в современных авто, как правило, таких датчиков два и более, стоит проверить уровень антифриза.

Поскольку по своей сути, ДТОЖ, это терморезистор, то об изменении температуры окружающей среды, он сообщает изменением электрического сопротивления. Приборы от различных производителей выдают разные перепады сопротивления при одной и той же температуре, а потому, приобретая новый датчик, следует убедиться в том, что он подходит для вашего авто.
