Что такое dsg. DSG коробка передач: что это за устройство и возникают ли с ним проблемы. Автоматическая коробка передач DSG, как все происходит

По своей философии ДСГ – механическая коробка передач, смена ступеней в которой происходит автоматически. Водитель имеет возможность задействовать режим ручного переключения, но и в таком случае смена передач осуществляется исполнительными устройствами посредством руководства электрическими сигналами. Прямой связи между рычагом КПП и вилками смены ведомых шестерней такая конструкция не предполагает. Работа сцепления основана на таком же принципе. Отсоединение маховика ДВС от ведущего вала КПП осуществляется сервоприводом по команде блока управления АКПП.

Отличительной особенностью коробки DSG является двойное сцепление. Молниеносной скорости переключения передач удалось достигнуть благодаря тому, что при включении передачи происходит автоматическое включение следующей ступени. К примеру, когда вы включаете 1-я переду, за ней сразу же включается 2-я передача. Можно сказать, что в паре с механической коробкой работают две отдельные корзины сцепления. Вам будет сложно понять принцип работы ДСГ, если вы незнакомы с автомобиля.

На данный момент существуют две генерации роботизированных КПП от VW-Group. Каждая из них имеет особенности, поэтому устройство DSG 6 и DSG 7 стоит рассматривать обособленно.

DQ250

Volkswagen AG в 2003 году запустили в производство ДСГ. Разработкой КПП занималась американская компания BorgWarner. Согласно заверениям конструкторов, механические компоненты «переваривают» до 350 Nm. Это позволило встретить такую коробку на автомобиле с объемом ДВС 1.6-3.2 л. DQ250 комплектуются VW Golf, Scirocco Jetta, Passat, Sharan, Touran, а также некоторые модели Seat и Skoda. Основные компоненты АКПП:

Для передачи крутящего момента от коленчатого вала используется двухмассовый маховик. Главная особенность шестиступенчатой КПП– мокрое сцепление, которое по своему устройству напоминает АКПП гидротрансформаторного типа. Внутри корпуса находятся 2 пакеты фрикционов, которые состоят из дисков, жестко соединенных с маховиком ДВС, а также фрикционных дисков, находящихся в зацеплении с первичным валом коробки передач. При необходимости сцепления вала КПП и маховика диски сжимаются под давлением масла. В режиме холостого хода диски вращаются, не входя в зацепление. В конструкции используется масляный насос гидравлического типа, который обеспечивает маслом не только сцепление, но и исполнительные устройства мехатроника.

ДСГ 7

В 2008 году свет увидела семиступенчатая DQ200, разработанная специалистами компании Luk. Комфортный для АКПП момент был ограничен 250 Nm, поэтому ею комплектуются менее мощные, легкие автомобили с поперечным расположением двигателя. Из особенностей устройства можно выделить скомпонованное в одном корпусе с двухмассовым маховиком сцепление, которое уже не совмещено с масляной ванной внутри коробки. Принцип работы сухого сцепления идентичен тому, который применяется на машинах с механической КПП. Это следует уже из устройства:


Также Luk заменили гидравлический масляный насос на систему с электрическим приводом. Это позволило практически в 4 раза уменьшить заправочный объем масла (1,7 л против 6,5 л у ДСГ 6).

DQ500

Третья генерация АКПП была разработана специалистами Volkswagen. Производитель заявляет, что она способна «удержать» до 600 Nm, поэтому такие коробки передач устанавливают на Transporter 4×4, Tiguan и многие другие модели от VW-Group. Конструкторы вернулись к мокрому типу сцепления.

Система управления

Именно Mechatronic управляет процессами, происходящими внутри ДСГ. Компоненты системы:

  • входные датчики, фиксирующие положение вилок включения передач, скорость вращения валов, показания давления и температуры масла, степень открытия дроссельной заслонки и т. д.;
  • электронный блок управления;
  • электрогидравлический блок, который представляет собой комплекс исполнительных механизмов. В него входят золотники-распределители, электромагнитные клапаны, клапаны регулировки давления масла, мультиплексор.

Собираем пазл

Остается рассмотреть лишь некоторые особенности устройства ДСГ, позволяющие понять, как реализуется предварительное включение следующей передачи. Главный секрет в том, что КПП имеет два первичных вала. Они расположены соосно (один проходит внутри другого) и соединены каждый со своим сцеплением.

Один из валов предназначен для четного ряда скоростей, другой для нечетных ступеней и включения заднего хода. В режиме движения колеса соединены только с одним первичным валом. Величина крутящего момента, то есть передача, определяется тем, с какой шестерню вторичного вала в данный момент соединен первичный вал. В момент, когда одно из сцеплений соединяет первичный вал с одним из вторичных валов, второй вторичный вал вращается свободно, что позволяет через синхронизаторы выбрать следующую передачу. Когда мехатроник решит, что наступил подходящий момент для включения передачи, он разомкнет одно сцепление и сразу же включит второе. Именно то, вал которого уже соединен с шестерней следующей передачи.

Тип привода, установленного в автомобиле, определяет компоновку мокрого сцепления. Более компактный вариант – концентрическое (фрикционные диски расположены в одной плоскости). Для заднеприводных авто применяется параллельное расположение муфт (расположены перпендикулярно к валу, пакеты стоят один за другим). Тип ведущей оси определяет и компоновку самой КПП.

Опасность покупки

Стоит признать, что плавность переключений и скорость переключений многим владельцам авто с ДСГ обходятся очень дорого. Основные поломки:

  • DQ250 – быстрый выход из строя двухмассового маховика. Проблема здесь не в ДСГ, а в ненадежной конструкции элемента маховика. Появление вибраций ускоряет выход из строя двойного сцепления;
  • DQ200 – устранена проблема с маховиком. Но сухое сцепление изнашивается намного быстрее. Уменьшение количества масла приводит к частому перегреву. Двойное сцепление очень плохо переносит постоянные резкие разгоны. Конструкторы, пытаясь продлить ресурс АКПП, программно занижают характеристики ДВС, сглаживают реакции на резкое нажатие педали акселератора;
  • перегрев – общая проблема всех ДСГ, но хуже всего дела в этом плане у АКПП с сухим сцеплением;
  • неисправность мехатроника. Характерная поломка для DQ200 и DQ250, но есть прецеденты и с DQ500;
  • поломка оси сателлитов дифференциала – проблема, перекочевавшая с МКПП новых образков. К счастью владельцев, неисправность нечастая.

Как быть

Рывки или вибрации при переключении, пинки, постоянные звуки и не включающиеся передачи могут застать владельца новой машины уже с 30 тыс. км. Беспроблемная эксплуатация DQ200 и вовсе редко длится более 70 тыс. км. DQ250 при нормальной эксплуатации способна пробежать более 100 тыс. км. Такое положение действительно пугает, ведь ресурс АКПП гидротрансформаторного типа часто не ограничивается 250 тыс. км. Отдельные модели при регулярной замене масла и бережной эксплуатации наматывают до 400 тыс. км. На данный момент лучшая трансмиссия DSG – DQ500, устанавливаемая на полноприводные авто. Переднеприводная компоновка более склонна к перегреву. Многое, разумеется, зависит от тех условий, в каких ездят на автомобиле. Что вредит роботизированной КПП:

  • продолжительная езда в пробках (особенно летом);
  • динамичная езда с резкими ускорениями;
  • неправильный чип-тюнинг.

Теперь вы знаете, что такое ДСГ. Кроме вышеперечисленной информации, владельцам можно посоветовать менять масло каждые 30 тыс. км в КПП с мокрым сцеплением. Это значительно продлит срок эксплуатации. Отдельного внимания заслуживает вопрос целесообразности покупки поддержанных автомобилей с DSG.

DSG расшифровывается как коробка передач прямого переключения, имеющая автоматический привод переключения передач и оборудованная двумя сцеплениями. Расскажем про принцип работы DSG, её особенности и недостатки.

Особенности DSG

Трансмиссия «ДСГ» соединяется с мотором через два сцепления. Через одно сцепление работают нечетные и задняя передачи. А через другое – четные. За счет такого устройства осуществляется плавный переход от одной передачи к другой.

Приведем пример. Автомобиль движется на первой передаче, а шестерня второй передачи уже в зацеплении. Хотя вращается пока вхолостую. В момент переключения, определенный по компьютеру, гидроприводы одновременно отпускают первое сцепление и замыкают второе. Крутящий момент, идущий от двигателя, передается от первой передачи на вторую. И так далее. А потом наоборот. Когда будет включена шестая передача, станет одновременно с ней вращаться и шестерня пятой на случай падения оборотов двигателя. В результате двигатель постоянно соединен с трансмиссией, а переключение передач осуществляется без разрыва потока мощности.

Не стоит во время остановки автомобиля с «ДСГ» переводить рычаг из «драйва» в «нейтраль». Когда машина остановилась и включен режим «драйв», то в трансмиссии будут готовы к работе первая и вторая передача. Если машина стоит на «нейтрали» - то в зацепе находятся первая и задняя передача. Если остановились на «красный», то во избежание поломок и износа синхронизаторов не надо переводить в «нейтраль».


Преимущества DSG в том, что не только сокращается время разгона, но и экономится топливо. А еще важнее, что создается иллюзия постоянной езды на одной передаче, никакие переключения не замечаются. В салоне две педали – «газ» и «тормоз». Селектор трансмиссии как на «автомате», но можно перейти в ручной режим, переводя рычаг вверх или вниз.

На КПП последнего поколения устанавливается электронная система управления переключением передач. Она обеспечивает плавное переключение передач, учитывая при этом скорость движения автомобиля, величину открытия дроссельной заслонки и температуру двигателя. Например, в медленной пробке «коробка» не будет постоянно переключаться с «первой» на «вторую» и обратно, а поедет на фиксированной «второй» передачи («первая» - слишком короткая). За счет этого возрастает срок работы трансмиссии и снижается перегрев, т.к. нет лишних переключений. И если ранее владельцы для меньшей «дерготни» в пробках включали фиксированную передачу, то сейчас это не нужно.

В спортивном режиме каждая передача включается немного позже. За счет этого двигатель развивает большую мощность, а значит лучше будет ускорение машины. Удобно, если нужно влиться в быстро движущийся поток машин или при обгоне на трассе. Но и расход топлива возрастет.

Недостатки DSG

Хотя трансмиссия «ДСГ» давно выпускается компанией Volkswagen, у многих автолюбителей есть вопросы. Это связано с частыми поломками и гарантийным ремонтом. Первые версии могли уже к 100 000 пробега неоднократно побывать в ремонте и фактически исчерпали ресурс надежности. Сейчас ситуация улучшается и VW даёт гарантию на новые коробки до 5 лет или 150 000 пробега.

Но изменилась ли ситуация с надежностью? Как и прежде, всех больше претензий у автолюбителей к «сухой» версии DQ200. Они по-прежнему часто ломаются, отличаются повышенными рывками при езде по пробкам. И хотя неоднократно менялось программное обеспечение и некоторые узлы коробки (сцепление и мехатроник) - ещё остаются вопросы. Другое дело - «мокрая коробка» DQ250 - она уже сравнима по ресурсу и надежности с другими типами автоматических коробок передач.

Чтобы избежать проблем с надежностью DSG, то ей противопоказаны перегрев, чип-тюнинг и лихие старты со светофора.

Замена масла в «сухой» версии DQ200 рассчитана на весь срок службы, т.е. менять не нужно. Это официальная позиция VW, но по неофициальной - его меняют через каждые 50 000 км. Для перестраховки и продления ресурса подшипников. В «мокрой» версии DQ250 меняют масло через 40 000 км, хотя официальная позиция - замена через 60 000 км.

Сама коробка передач DSG по конструкции - отличное решение, но требует небольших доработок в техническом плане. И если и дальше будут улучшения от VW и исправление затянувшихся детских ошибок, то можно рассчитывать на ресурс как у «вариатора» или современного «автомата».

Сейчас автомобили снабжаются разными типами коробок. Времена, когда на машины устанавливалась только «механика», давно прошли. Сейчас больше половины современных авто оснащаются другими типам КПП. Даже отечественные производители стали потихоньку переходить на АКПП. Концерн «Ауди-Фольксваген» почти 10 лет назад представил новую трансмиссию - DSG. Что это за коробка? Каково ее устройство? Есть ли проблемы при эксплуатации? Обо всем этом и не только - далее в нашей статье.

Характеристика DSG

Что это за коробка? DSG представляет собой трансмиссию прямого переключения.

Она оснащена автоматическим приводом переключения скоростей. Одна из особенностей DSG "мехатроник" - наличие двух сцеплений.

Конструкция

Данная трансмиссия соединяется с мотором через два соосно расположенных диска сцепления. Один отвечает за четные передачи, а второй - за нечетные и заднюю скорость. Благодаря такому устройству машина едет более размеренно. Коробка осуществляет плавное переключение ступеней. Как работает автомат DSG? Возьмем пример. Машина едет на первой передаче. Когда ее шестерни вращаются и передают крутящий момент, вторая скорость уже находится в зацеплении. Вращается она вхолостую. Когда автомобиль переключается на следующую ступень, срабатывает электронный блок управления. В это время гидравлический привод трансмиссии отпускает первый и окончательно замыкает второй. Крутящий момент плавно переходит от одной шестерни на другую. И так до шестой или седьмой передачи. Когда автомобиль наберет достаточно высокую скорость, коробка переключится на последнюю ступень.

При этом шестерни предпоследней, то есть шестой или пятой передачи, будут в «холостом» зацеплении. При снижении скорости диски сцепления роботизированной коробки отключат последнюю ступень и перейдут в контакт с предпоследней шестерней. Таким образом, двигатель находится в постоянном контакте с коробкой. В это же время «механика» путем нажатия педали отводит диск сцепления, и трансмиссия больше не контактирует с двигателем. Здесь при наличии двух дисков передача крутящего момента производится плавно и без разрыва мощности.

Преимущества

В отличие от обычного автомата, роботизированная DSG АКПП требует меньшей нагрузки, за счет чего снижается расход топлива. Также, в отличие от простой АКПП, снижается время между Все благодаря наличию двух сцеплений. Кроме этого, водитель самостоятельно может перейти в режим «типтроник» и механически управлять переключением скоростей. Функцию педали сцепления будет выполнять электроника. Сейчас на автомобили «Шкода», «Ауди» и «Фольксваген» устанавливается система ECT, которая не только управляет переключением передач, но и контролирует открытие дроссельной заслонки. Таким образом, при езде создается чувство, что вы едете на одной передаче. Также электроника считывает множество других данных, в том числе и температуру двигателя. Производитель заявляет, что использование системы ECT позволяет увеличить ресурс работы роботизированной КПП и двигателя на 20 процентов.

Еще один плюс - возможность выбора режима работы трансмиссии. Их три: зимний, экономичный и спортивный. Что касается последнего, электроника меняет момент переключения передач на более поздний. Так увеличивается Но расход топлива при этом тоже становится больше.

Проблемы и неисправности трансмиссии

Так как роботизированная DSG коробка передач являет собой сложное электромеханическое устройство, она подвержена разным поломкам. Давайте рассмотрим их. Итак, самая первая проблема - это сцепление. Здесь стоит отметить износ корзины и ведомого диска, а также повышенную нагрузку на выжимной подшипник. Признак неисправности этих механизмов - пробуксовка сцепления. В результате теряется крутящий момент и ухудшается динамика разгона автомобиля.

Возникает аварийный режим Что это значит? Появляется лампочка на панели приборов, машина начинает дергаться и плохо стартовать с места.

Акутаторы

Проблемы DSG касаются и акутаторов. Это электромеханический привод переключения передач и сцепления. При частой эксплуатации и большом пробеге изнашиваются так называемые «щетки». Не исключен обрыв цепи электрического двигателя. Признак неисправности акутаторов - резкий старт и «дергание» автомобиля. Также данный симптом возникает при неправильных настройках сцепления. Поэтому нужно производить компьютерную диагностику. У каждой марки автомобиля свои коды неисправностей.

О 7-ступенчатых DSG

Что это за коробка, мы уже знаем. Принципиальных отличий в работе шести- и семиступенчатых «роботов» нет.

Но статистика говорит, что именно такие коробки наиболее подвержены поломкам. Если отдельно рассматривать семиступенчатый «робот», стоит отметить проблему блока управления «мехатроник» и сцепления сухого типа. Последнее подвержено сильному износу, особенно при переходе на повышенную или В результате оно изнашивается и коробка встает в «аварийный режим». Возникают пробуксовки, проблемы при старте с места и переключении скоростей. Сам производитель «Фольксваген» дает гарантийный срок 5 лет. За это время больше половины автомобилей с такой коробкой требуют замены сцепления. В этом и заключается вся проблема данной трансмиссии. Поэтому если автомобилю больше пяти лет, вся ответственность полностью ложится на плечи автовладельца. И он уже за свои деньги будет менять все узлы в данной коробке.

Мехатроник

Проблемы существуют не только с механической, но и электрической частью, а именно блоком управления. Данный элемент устанавливается в самой трансмиссии. Так как она постоянно подвергается нагрузкам, температура внутри узла возрастает.

Из-за этого выгорают контакты блока, нарушается исправность клапанов и датчиков. Также происходит засор каналов гидроблока. Сами датчики буквально магнитят на себя продукты износа коробки - мелкую металлическую стружку. В результате нарушается работа электрогидравлического блока управления. Машина начинает пробуксовывать, плохо едет, вплоть до полной остановки и прекращения работы агрегатов. Также следует отметить проблему износа вилки сцепления. В результате коробка не может включить одну из передач. Возникает гул при движении. Это происходит из-за износа Данная коробка передач устанавливается на автомобили разного сегмента. Но даже на дорогих машинах не исключены данные неисправности, хотя ее узлы рассчитаны на больший ресурс и нагрузки.

Как продлить срок эксплуатации?

Ввиду частых обращений в дилерские центры, сам концерн начал советовать автовладельцам, как продлить срок службы коробки.

Чтобы элементы трансмиссии подвергались меньшим нагрузкам, при остановке свыше пяти секунд производитель рекомендует переводить селектор КПП в нейтральное положение.

Заключение

Итак, мы выяснили, что собой представляет Как видите, несмотря на многие преимущества, она имеет множество проблем. Поэтому ездить на таких автомобилях разумно только в случае, если она находится на гарантийном сроке. Приобретать такие автомобили на вторичном рынке, если им больше 5 лет, автолюбители не советуют. Надежность этих коробок под большим вопросом.


На сегодняшний день DSG стала очень распространенной моделью акпп на а/м концерна VAG и мы готовы предоставить вам большой ассортимент отремонтированных и б/у коробок DSG, мехатроников, сцеплений и деталей к ним (сцепление б/у и новое очень пользуется спросом).

  • Работаем - с 1998 года, территория - 2100 кв. м.
  • Мы осуществляем с ГАРАНТИЕЙ ремонт и продажу АКПП DSG, мехатроников, сцеплений, а так же дальнейшие консультации, программирование и помощь при адаптации, вводе в эксплуатацию и регулировке сцепления.


В случае надобности можем эвакуировать, а/м к себе на станцию, устранить неисправность и вернуть а/м обратно на собственном эвакуаторе, также есть служба курьерской доставки. Эвакуация по Москве и в пределах 100 км от МКАД - бесплатно.

  • Модели DSG:
    02E - 6 ступенчатая с мокрым сцеплением
    0AM - 7 ступенчатая с двумя сцеплениями
    0B5 - 7 ступенчатая полный привод с мокрым сцеплением

  • Audi: A3, A4, Q5, Allroad, TT
    Volkswagen:
    Skoda: Fabia, Octavia, Super B
  • Коробками передач DSG комплектуются следующие автомобили:
    Audi: A3, A4, Q5, Allroad, TT
    Volkswagen: Golf, Passat, Jetta, Touran, Transporter - T5
    Skoda: Fabia, Octavia, Super B
  • Ориентировочная стоимость коробок DSG 6 и DSG 7:

    • DSG 6 - 02E: ремонт мехатроника от 25.000 - 45.000 руб. гарантия 12 мес.
      DSG 6 - 02E: ремонтный мехатроник - 45.000 руб. гарантия 12 мес.
      DSG 6 - 02E: ремонтная АКПП 90.000 - 95.000 руб.
      DSG 6 - 02E: Б/У АКПП 70.000 – 80.000 руб. гарантия 3 месяца
      DSG 6 - 02Е: Сцепление ремкомплект 15.000 руб. гарантия 6 мес.

    • DSG 7 - 0AM: ремонт мехатроника от 12.000 руб. гарантия 12 мес.
      DSG 7 - 0AM: ремонтная АКПП 70.000 - 80.000 руб. гарантия 12 мес. или 20.000 км
      DSG 7 - 0AM: Б/У АКПП 50.000 – 60.000 руб. гарантия 3 месяца
      DSG 7 - 0AM: Сцепление с заменой Б/У (под ключ) 23.000 руб. гарантия 6 мес.
      DSG 7 - 0AM: Сцепление с заменой Н/О (под ключ) 31.000 руб. гарантия 12 мес.
      DSG 7 - 0AM: Сцепление с заменой OEM (под ключ) 43.000 руб. гарантия 18 мес.
    • DSG 7 - 0B5: ремонт мехатроника от 30.000 - 50.000 руб. гарантия 12 мес.
      DSG 7 - 0B5: ремонтный мехатроник - 50.000 руб. гарантия 12 мес.
      DSG 7 - 0B5: ЭБУ (блок управления) мехатроника - 30.000 руб. гарантия 12 мес.
      DSG 7 - 0B5: ремонтная АКПП 120.000. гарантия 12 мес. или 20.000 км
      DSG 7 - 0B5: Б/У АКПП 85.000 руб. гарантия 3 месяца
      DSG 7 - 0В5: Сцепление ремкомплект 18.000 руб. гарантия 6 мес.
      DSG 7 - 0В5: Сцепление в сборе комплект 35.000 руб. гарантия 12 мес.
    • DSG 7 - 0BT/0BH: ремонт мехатроника от 25.000 - 50.000 руб. гарантия 12 мес.
      DSG 7 - 0BT/0BH: ремонтный мехатроник - 50.000 руб. гарантия 12 мес.
      DSG 7 - 0BT/0BH: ремонтная АКПП 110.000 - 120.000 руб. гарантия 12 мес. или 20.000 км
      DSG 7 - 0BT/0BH: Б/У АКПП 85.000 – 95.000 руб. гарантия 3 месяца
      DSG 7 - 0BT/0BH: Сцепление в сборе комплект 25.000 руб. гарантия 12 мес.

    Автоматическая коробка передач DSG с двумя сцеплениями - коробка передач с прямым переключением (DSG, Direct-Shift Gearbox)

    Первым на этом поприще проявил себя концерн Volkswagen. Конструкция подобных трансмиссий практически не отличаются друг от друга у каждого из производителей. Роботизированная коробка передач DSG (Direct Shift Gearbox) на данный момент является самой совершенной автоматизированной трансмиссией.


    • 6 – 7 ступенчатая коробка автомат DSG

    Разновидность роботизированных коробок: фактически - механика, но переключаемая автоматически.Отличается от других коробок передач наличием двух независимых многодисковых или однодисковых сцеплений. Одно из них через первичный и вторичный вал соединяет двигатель с нечётными передачами (1, 3, 5, 7) и задним ходом, а второе с - чётными (2, 4, 6).

    Во время разгона следующая передача включается электроникой заранее, и остаётся включённой всё время. При необходимости смены передачи, автоматика лишь размыкает первое сцепление и замыкает второе - синхронно и чрезвычайно быстро. При этом на валу с первым сцеплением тут же включается следующая передача, которая будет ждать очередного перехода на ступень вверх. При торможении всё происходит в обратном порядке.

    • Что такое 6 ступенчатая коробка DSG (02Е) - ДСГ 6!

    Когда включается 1-я передача, муфта блокирует на ведомом валу шестерню 1-й передачи. Тогда замыкается сцепление, и крутящий момент через внутренний первичный вал передается на редуктор. Вместе с включением 1-й передачи мехатроник (блок управления DSG) блокирует шестерни 2-й передачи. Таким образом включены сразу две передачи, хотя включения 2-й передачи не происходит, потому что сцепление внешнего вала разомкнуто. При необходимости перейти на вторую передачу, мехатроник DSG размыкает диски первого сцепления и замыкает второе. Тогда крутящий момент уже идет через внешний первичный вал и шестерени второй передачи. А тем временем на внутреннем валу блокируется 3-я ступень т так далее. Тоже самое, но в обратном порядке происходит при замедлении автомобиля.



    Включением и выключением дисков сцепления (причем диски сцепления DSG 6 работают в масле – это так называемое «мокрое сцепление») и переключением передач в DSG ведает мехатроник совмещающий в себе гидравлическую систему, набор механических тяг и сервоприводов и электронный блок который на основании датчиков определяет алгоритм работы коробки.


    • Что такое 7 ступенчатая коробка DSG DQ200 (DSG-7), DL500/1 (0B5) - ДСГ 7!

    DSG 7 - семиступенчатая роботизированная коробка передач DQ200 со сдвоенным «сухим» сцеплением 0AM, отличается от 6-ти ступенчатой DSG наличием 7-ой передачи и гидравлически управляемым двойным «сухим» сцеплением. Помимо прочих конструктивных преимуществ такая конструкция позволяет, прежде всего, значительно уменьшить количество необходимого трансмиссионного. В DSG-7 оно используется только для смазки, а не для охлаждения сцепления. В результате: более высокий КПД и благодаря этому пониженный расход топлива.



    • Основные направление нашего техцентра:

    Ремонт АКПП всех марок в том числе CVT вариаторов, мультитроников с возможностью шлифовки конусов и восстановлением масляного насоса, АКПП DSG: 02E, 0AM, 0B5, MPS6(6DCT450) с регулировкой сцепления, даже бывшего в употреблении

    Ремонт Гидроблоков, плит управления, мехатроников АКПП с возможностью программирования под Ваш а/м

    Ремонт мехатроников DSG с проверкой на стенде и программированием версии прошивки под Ваш а/м


    Ремонт электронных плат и ЭБУ АКПП


    Ремонт Гидротрансформаторов, восстановление деталей бывших в употреблении (масляные насосы, планетарки, корпуса, конуса, барабаны и т.д.), на высокоточном оборудовании


    Поставку оригинальных и неоригинальных, восстановленных а так же бывших в употреблении запасных частей


    Контрактных, ребилд и бывших в употреблении АКПП


    Доставка по Москве и Московской области


    Эвакуация а/м на ремонт до 100 км от МКАД БЕСПЛАТНО

    • При покупке запчастей для АКПП консультация специалиста - бесплатно.

    Оплата наличным, безналичным расчетом и кредитными картами!!!

    Коробка ДСГ 6 или 7 ступеней — один из самых новых видов трансмиссии. Как и другие коробки передач, этот тип имеет свои преимущества и недостатки. О достоинства и минусах, а также устройстве и принципе работы роботизированной КПП читайте ниже.

    [ Скрыть ]

    Устройство и технические тонкости коробок DSG

    Роботизированная коробка автомат DSG представляет собой узел, оборудованный двойным сцеплением. Такие КПП устанавливаются на машины 2013, 2014, 2015, 2016 годов выпуска производства концерна VAG. Водитель авто выбирает скорости, а управляющий модуль трансмиссии автоматически управляет сцеплением и передает соответствующие команды на переключение передач. Основная особенность роботизированных КПП заключается в наличии двух сцеплений в конструкции, а также пяти валов. Благодаря этому производители машин смогли добиться максимальной скорости при небольшом времени разгона, как на обычной «механике».

    Конструкция коробки передач ДСГ включает в себя следующие элементы:

    • два ряда передач;
    • двойное сцепление;
    • картерное устройство;
    • управляющий модуль для приема, обработки и передачи сигналов;
    • дифференциал;
    • плавная передача.

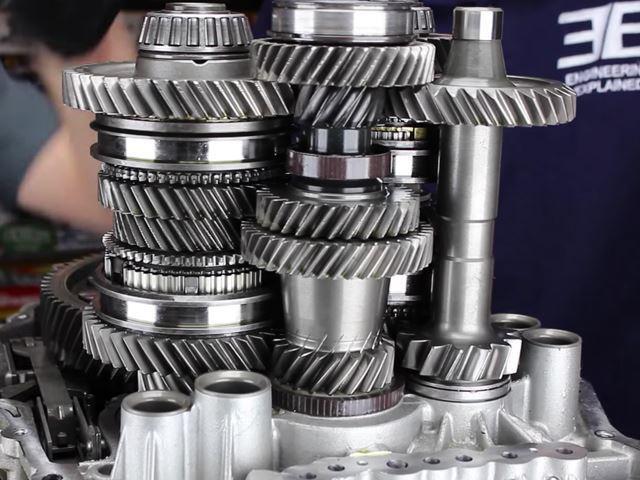

    Устройство КПП ДСГ

    Виды

    Различают две разновидности роботизированных трансмиссий:

  1. Шестиступенчатые. В таких машинах используется двойной «мокрое» сцепление. Оно всегда работает в масле, использующемся для смазки трущихся элементов и охлаждения дисков. Это способствует увеличению ресурса эксплуатации трансмиссионного агрегата. Эта КПП — не последняя модель из роботизированных коробок Фольксваген, однако, она считается одной из наиболее мощных. Величина крутящего момента варьируется в районе 350 нм.
  2. Семиступенчатые. В таких коробках передач используется «сухое» сцепление, из-за этого агрегату необходимо в три раза меньше смазочного материала. В отличие от шестиступенчатых КПП, в которых использовались маслонасосы с гидравлическим приводом, «семиступки» оснащаются электрическими устройствами. Благодаря этому снижаются энергозатраты и увеличивается топливная экономичность силового агрегата. Но срок службы сцепления более низкий. Семиступенчатые трансмиссии стали ставиться на автомобили через три года после выпуска DSG 6 и предназначены они для более бюджетных моделей машин. Общий вес коробки варьируется в районе 70 кг. Крутящий момент КПП составляет не более 250 нм. Основная особенность этого типа трансмиссии заключается в том, что она оснащается двумя фрикционными муфтами сцепления, которые функционируют не в масляной ванне. Благодаря этому инженеры смогли добиться наиболее высокого коэффициента полезного действия агрегата.

Принцип работы

Основным катализатором, обеспечивающим передачу крутящего момента на оба ряда передач, считается двойное сцепление АКПП. Благодаря ему выполняется запуск ведущего диска. Этот элемент соединяется с фрикционными муфтами, а также маховиком посредством специальной ступицы с еще одним вмонтированным маховиком. Благодаря ступице объединяются оба ряда передач. Первый работает только с нечетными скоростями и задней передачей, а второй — исключительно с четными. Каждый ряд трансмиссионного агрегата функционирует в связке, являя собой два вала с шестеренками.

Основным компонентом любого агрегата считается управляющий модуль, состоящий из:

  • контроллеров, предназначенных для сбора информации от различных систем транспортного средства;
  • электронной составляющей, использующейся для управления агрегатом посредством компьютерной утилиты;
  • гидравлического устройства;
  • механизмов и узлов, предназначенных для исполнения команд, подающихся управляющим модулем.

Центральный процессор устанавливается непосредственно в картере коробки передач, то есть в корпусе трансмиссии. Гидравлическое устройство, а также электронные составляющие располагаются в одном блоке — мехатронике. Контроллеры, на которые передается импульс от других систем машины, устанавливаются в этом же блоке. Входные регуляторы используются для считывания информации о том, как осуществляется вращение на выходе и входе трансмиссионного агрегата. Благодаря им выполняется диагностика температуры смазочного материала, величины давления в системе, а также правильности расположения вилок КПП. На управляющий модуль подаются данные с контроллеров, в результате чего система запускает один из циклов, заложенных в памяти программы центрального процессора.

Гидравлическое или электрическое устройство используется для регулировки контура коробки передач.

Основные составляющие этой системы:

  • регулировочные и электромагнитные клапаны, первые используются для контроля величины давления;
  • распределяющие золотники;
  • мультиплексор.

Когда водитель перемещает рычаг коробки передач, начинают работать распределительные устройства. Процедура переключения скоростей выполняется в результате воздействия электромагнитных клапанов. Процесс корректировки фрикционных муфт осуществляется под воздействием клапанов давления. Данные компоненты считаются исполняющими. Мультиплексор устанавливается в коробку передач для управления гидравлическими цилиндрами. В общей сложности их восемь, но в процессе работы агрегата одновременно функционирует только четыре клапана. Когда водитель переключает положения рычага КПП, мультиплексор работает в разных режимах, в результате чего функционируют различные цилиндры. Но их всегда четыре.

Пользователь Ярослав Ефремов в своем ролике рассказал об основных неисправностях, характерных для роботизированных коробок.

Основные неисправности

В работе даже самой надежной автоматической трансмиссии могут произойти поломки и ошибки, которые приводят к ремонту агрегатов.

Ниже приведен список проблем, которые, по отзывам владельцев машин с ДСГ, происходят чаще всего:

  1. Выход из строя муфты сцепления в результате быстрого износа. Основной признак такой проблемы заключается в периодическом пропадании задней скорости, а когда водитель включает передачи четного ряда, машина начинает двигаться с рывками и толчками. Поскольку коробка управляется центральным процессором, агрегат может автоматически перейти в работу в аварийном режиме. При этом один из рядов скоростей включаться не будет. В памяти центрального процессора останется ошибка, которая позволит выявить неисправность методом компьютерной диагностики. Чтобы исправить поломку, потребуется замена фрикционной муфты в сборе или отдельных дисков этого узла. Обычно смена отдельных элементов актуальна, если пробег транспортного средства не более 150 тысяч км. При выполнении ремонтных работ необходима регулировка с помощью диагностического стенда. Также сцепление коробки надо адаптировать под автомобиль в процессе езды.
  2. Выход из строя соленоидов мехатроника в результате износа. Речь идет об элементах, предназначенных для регулировки давления. Поломка соленоидов становится причиной появления рывков при переключении скоростей. Агрегат может дальше работать в таком режиме, так как центральный процессор не видит эту проблему и не оставляет ошибку в своей памяти. Чтобы избавиться от неисправности, потребуется выполнить замену соленоидов либо установить на коробку передач новый мехатроник.
  3. Управляющий модуль мехатроника стал работать с перебоями. Такие неполадки явно проявляются при холодном запуске мотора автомобиля. Трансмиссионный агрегат начинает работать в аварийном режиме, но после перезапуска ДВС продолжает функционировать нормально. Основная особенность такой проблемы заключается в том, что коробка передач может перейти в аварийный режим непредсказуемо, без видимой причины, когда автомобиль движется. Управляющий модуль записывает соответствующие ошибки в память. Для решения проблемы необходимо поменять мехатроник либо центральный процессор. В некоторых случаях управляющий модуль подлежит ремонту.
  4. Выход из строя подшипниковых элементов, механической составляющей агрегата на первичном валу в результате износа. Сломаться может и дифференциал системы. Основным «симптомом» такой неполадки считается появление шума из коробки передач во время езды. Когда водитель жмет на педаль газа и увеличиваются обороты коленвала, звуки становятся громче. Если вышел из строя дифференциал, то шум также будет проявляться при входе в поворот. Иногда он появляется при резком разгоне или торможении машины. Такие неполадки опасны для трансмиссионного агрегата серьезными последствиями. Если они вовремя не будут исправлены, из строя могут выйти другие составляющие коробки передач. В результате поломки продукты износа в виде металлической пыли будут засорять мехатроник. Устройство может работать некорректно и со временем сломаться. При этом износ сцепления будет более быстрым. В результате неисправность приведет к необходимости выполнения капитального ремонта КПП. Учтите, что в продаже найти новые подшипники, дифференциалы и валы невозможно, производители ДСГ не выпускают такие запчасти. Поэтому при необходимости замены придется искать детали на вторичном рынке.
  5. Еще одна проблема — неисправность двухмассового маховика в результате износа. Первый признак неполадки — появление шума и лязганья при работе двигателя на холостых оборотах. Также звуки проявляются при запуске силового агрегата и его остановке. Чтобы избавиться от проблемы, меняется маховик.

1. Вышедшие из строя фрикционы роботизированной КПП 2. Изношенные подшипниковые детали трансмиссии

Устранение проблем

В автомобилях Ауди, Сеат и других машинах концерна VAG почти все неисправности имеют механический характер. Если изнашиваются подвижные компоненты и узлы агрегата, они подлежат замене. Учтите, что элементы изнашиваются значительно быстрее, когда водитель резко увеличивает скорость и так же резко тормозит либо часто простаивает в пробках. Ремонтные работы, связанные с центральным процессором, лучше доверить специалистам. Если вы допустите ошибки при установке управляющего модуля или неправильно выполните его перепрошивку, это приведет к серьезным проблемам в работе агрегата.

Периодичность замены масла и стоимость

Интервал смены смазочного материала зависит от производителя, а также марки автомобиля. В коробках ДСГ 7 0АМ и 0CW заменять масло не надо, поскольку оно заливается на весь ресурс эксплуатации машины. Во всех остальных трансмиссионных агрегатах смазочный материал заливается на 60 тысяч км пробега.

Менять масло надо в таких случаях:

  1. Если в работе трансмиссионного агрегата появились проблемы. Коробка стала пинаться и толкаться при переключении передач, а все ее составляющие узлы и механизмы целые. Такие проблемы говорят об использовании некачественной трансмиссионной жидкости.
  2. Если масло почернело и в нем появился осадок в виде металлической стружки и других продуктов износа. Надо выявить неисправность и удалить ее, а затем заняться промывкой агрегата и заменой смазки. Продукты износа со временем забью каналы системы, что приведет к ее неработоспособности.

Правила эксплуатации

Чтобы не допустить неисправностей и обеспечить надежность трансмиссии, надо знать, как ей пользоваться:

  1. Когда вы переключаете основные режимы коробки передач рычагом, педаль тормоза следует зажимать до упора. Устройство роботизированной трансмиссии такое, что если водитель слабо нажмет на тормоз, то диски сцепления не смогут разомкнуться до конца, что приводит к их быстрому износу.
  2. Старайтесь использовать нейтральную скорость как можно реже. Если вы стоите в пробке или планируете остановиться не дольше, чем на одну минуту, то лучше двигайтесь накатом. При этом на самой коробке селектор следует перевести в положение S. Это позволит снизить вероятность износа блока сцепления и не допустить поломки важных конструктивных составляющих агрегата.
  3. Машины, оборудованные роботизированными КПП, не могут использоваться для буксировки. Трансмиссия рассчитана на определенную массу автомобиля, поэтому брать другие автомобили на буксир или использовать прицеп на таких авто не допускается. Исключением могут быть внедорожники. Их масса довольно большая, поэтому нагрузка на коробку будет не такой критической.
  4. Никогда не буксуйте на машине, речь идет о резком старте движения с пробуксовкой колес.
  5. Если вы переводите селектор КПП в положение паркинга, педаль тормоза отпускать не надо. Следует поднять «ручник», чтобы не допустить выхода из строя ограничителя, если автомобиль начнет откатываться назад.
  6. Все положения селектора коробки передач надо включать плавно, соблюдая секундную задержку. Учтите, что электроника нуждается в определенном времени, чтобы подстроиться под тот или иной режим.

Эти правила похожи на управление традиционным автоматом, но в случае с «роботами» есть свои особенности. Такие трансмиссии, в отличие от классических АКПП, могут переводить авто из положения D в режим езды задним ходом без паузы на нейтральной скорости. На машинах с автоматом можно двигаться с пробуксовкой. Это вредно для трансмиссионного агрегата в целом, но не настолько критично, как для роботизированных КПП.

Если вы попали в сугроб или застряли в грязи и выйти своим ходом из препятствия не получается, то при вытаскивании автомобиля из сугроба селектор КПП следует перевести на нейтральную передачу. Во время буксировки машины помните, что скорость передвижения должна быть невысокой. Есть также определенное расстояние, на которое допускается буксировка транспортного средства. Эти данные обычно указываются на передней стойке авто.

Пользователь JoRick Revazov обнародовал ролик. в котором рассказал об ошибках автовладельцев машин с ДСГ.

Плюсы и минусы «роботов»

Рассмотрим достоинства роботизированных трансмиссий:

  1. В таких коробках передачи переключаются практически мгновенно. Благодаря этому водитель не теряет драгоценные секунды при обгоне или совершении других маневров на трассе.
  2. Все производители машин, на которые ставятся роботизированные КПП, заявляют об экономии горючего. Это спорное преимущество. Возможно, такие машины действительно потребляют меньше топлива, но только по сравнению с автоматическими трансмиссиями.
  3. Коробки ДСГ не забирают мощность у силового агрегата, как механические КПП.
  4. Ручное управление агрегатом позволит водителю самостоятельно выбрать режим, в котором лучше передвигаться.

Основные недостатки ДСГ:

  1. Высокая стоимость ремонта. Если выйдет из строя деталь или механизм на «роботе», придется заплатить немало денег за ремонт. Могут возникнуть сложности с поиском запчастей.
  2. Механическая составляющая в таких агрегатах не отличается надежностью. Даже если речь идет о новых автомобилях.
  3. Процесс замены трансмиссионной жидкости сложный. Поменять смазку в гаражных условиях проблематично из-за конструктивных особенностей агрегата. Если вы обратитесь за помощью на СТО, за замену придется заплатить круглую сумму.
  4. Роботизированные трансмиссии негативно относятся к агрессивному стилю передвижения. Узлы и элементы таких КПП при резком старте и торможении изнашиваются быстрее.
  5. Стоимость транспортных средств с роботизированной КПП выше, чем машин с АКПП или МКПП.
