Согласно регламенту, производить замену ремня ГРМ нужно каждые 75 000 км. Совет относится к двигателям ВАЗ-11183, 11186 и 21116. и устанавливаются в автомобили «Гранта». Рассмотрим действия по замене.

Подготовительные операции, все двигатели

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

  • 11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
  • 11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

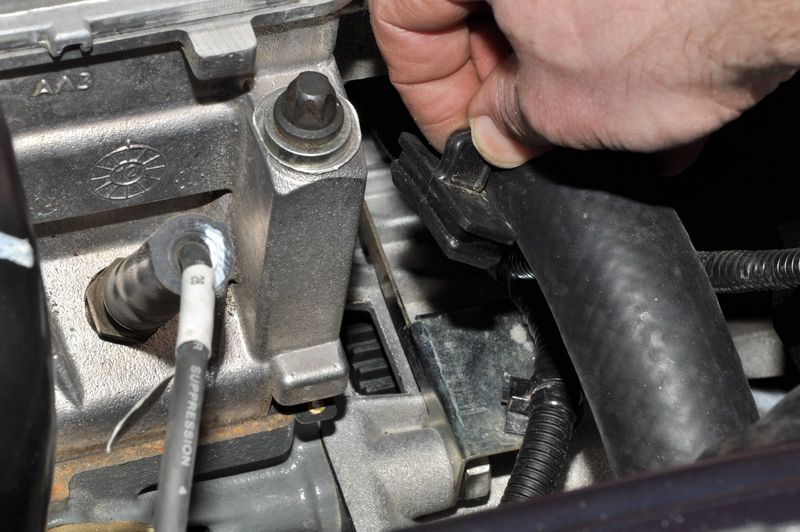

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:


Знайте, что повторное использование ремня генератора – это крайняя мера. Лучше будет купить новую деталь.

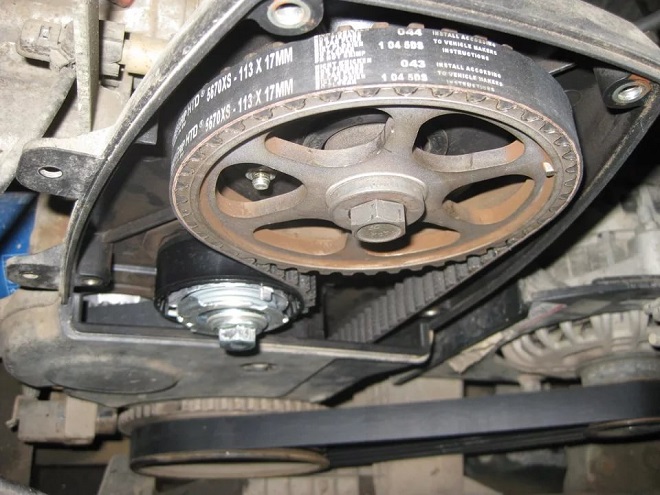

Замена ремня привода ГРМ

Пусть маховик двигателя был правильно установлен и зафиксирован (см. выше). Тогда ключом «на 17» или «на 19» (ДВС 11183) откручивают винт, удерживающий шкив привода генератора. Сам шкив и защитную шайбу затем снимают.

Шкив не должен мешать

Теперь нужно ослабить прижимную силу в натяжном ролике:

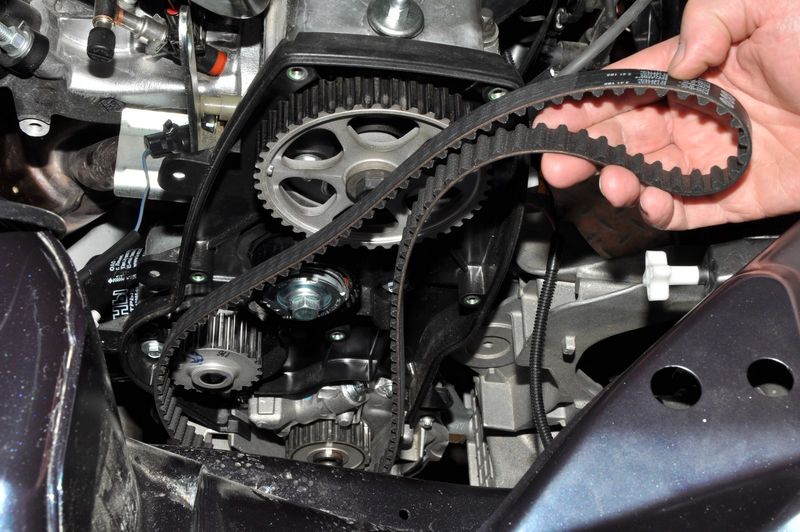

Осталось выполнить замену: на место старого ремня ГРМ устанавливают новую деталь, и всё. Монтаж остальных деталей производят в обратном порядке.

Основная операция по замене

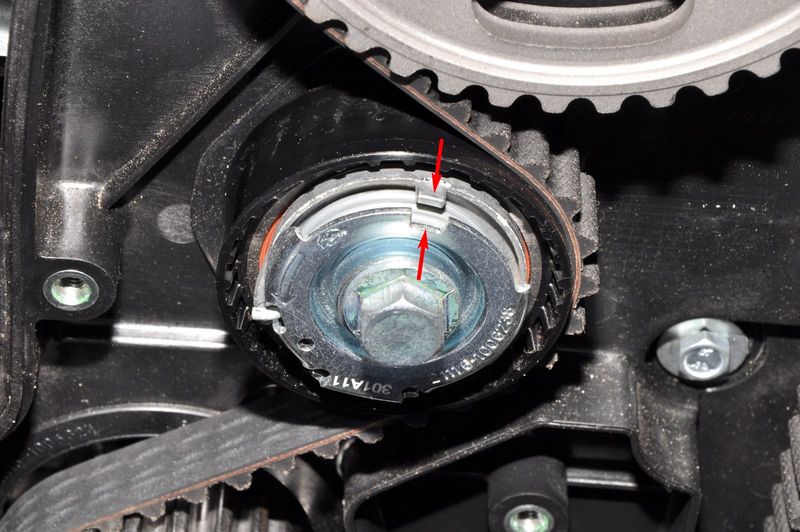

Чтобы повысить прижимную силу, внешний узел ролика вращают против часовой стрелки. Для двигателей 11186/21116 нужно выполнить дополнительное требование: две прямоугольные метки должны совпасть.

Обязательное требование для моторов 11186/21116

По завершению монтажа метки A-B и C-D тоже должны совпадать. Чертёж для них приводится выше.

Моменты затяжки

Чтобы выполнить монтаж правильно, нужен ключ с регулятором усилия. Значение на нём выставляют в зависимости от вида детали:

  • Винт крепления натяжного ролика (11186/21116) – 17-27 Н*м;
  • Крепёжная гайка ролика (11183) – 30–36 Н*м;
  • Крепёж шкива генератора – 105–110 Н*м.

Сначала на ролике настраивают натяжение, а затем производят затяжку крепежной гайки или болта.

Детали из вазовского каталога

Сразу рассмотрим список узлов и специнструмента ВАЗ:

  • Натяжной ролик для ДВС 11183 – 2108-1006120, гайка для него – 00001-0021647-21;
  • Ремень ГРМ (11183) – 2108-1006040-10;
  • Автоматический натяжной ролик – 21116-1006226;
  • Ремень ГРМ (11186/21116) – 21116-1006040;
  • Ключ для автоматического ролика – 67.7812.9573-01;
  • Ключ для ролика ВАЗ-11183 – 67.7834.9525.

Натяжной ролик семейства «2108» имеет две прорези на одной стороне. Эти прорези должны смотреть «вверх», то есть в сторону «от двигателя».

Натяжной ролик для мотора 11183

Прорези были сделаны под специнструмент. Он обозначается цифрами «67.7834.9525» (см. список). А для автоматических роликов ключ обозначается по-другому – «67.7812.9573». Как он выглядит, показано ниже.

Ролик-автомат тоже можно регулировать

Осталось перечислить, как обозначены крепёжные болтики, шайбы и так далее:

  • Три болтика для крышки ВАЗ-11183 – 00001-0009024-11, шайбы – 00001-0026406-01;
  • Крышка привода ГРМ (11183) – 21080-1006146-10;
  • Болтики от крышек ВАЗ-21116 – 2108-1003286-00, шайбы пружинные – 00001-0011977-73;
  • Верхняя крышка – 21116-1006226-00, нижняя крышка – 21116-1006218-00.

Надеемся, вопросов здесь не возникнет.

Импортные аналоги

Для замены ремней «2108-1006040-10» подходят разные комплектующие:

  • GATES – 5521 или 5521XS;
  • BOSCH – 1 987 949 095;
  • DAYCO – 94089;
  • CONTITECH – CT527;
  • Finwhale – 2108-1006040.

Ремень ГРМ «21116-1006040» можно заменить другой деталью:

  • GATES – 5670XS;
  • CONTITECH – CT1164;
  • QUARTZ (Германия) – QZ-5670XS.

Обычно выбор делают в пользу продукции GATES. Буквы «XS» в её каталоге означают «усиленный». Подробно о сроках замены ремня ГРМ, о его выборе, о признаках износа нам уже рассказали Грантоводы в материале: .

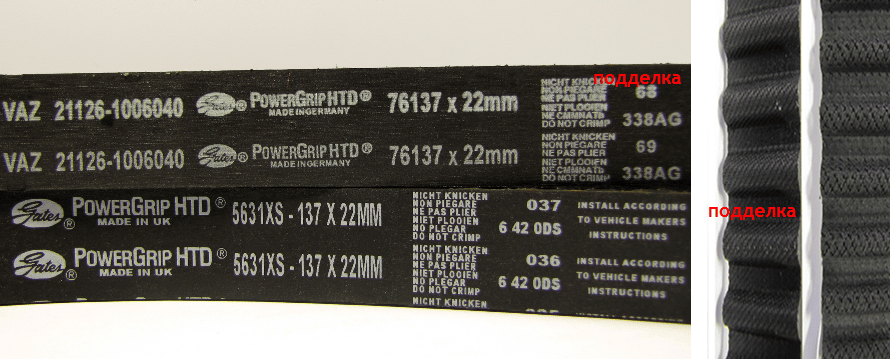

Оригинальный ремень ГРМ и подделка

Внимание! Комплектующие фирмы GATES (Англия) подделывают чаще всего! По фото можно понять, в чём состоит главное отличие. Остерегайтесь подделок.

Поясняющее видео о том, где искать метки

В узле ГРМ, которым обладают моторы 8 клапанов отечественной Лада Гранта, ремню привода отведена весомая роль – быть связывающим элементом между двумя основными валами: распределительным и коленчатым. Этот вид передачи вращения обладает несколько меньшим шумовым эффектом в сравнении с цепным вариантом привода, реализованным на устаревшей «классике». И все знают, что требуется замена ремня ГРМ.

Процесс обрыва данного «расходника» всегда сопровождается разрушением его целостности. Эта неисправность приводит к неизбежному столкновению клапанов с поршнями. В результате данного «взаимодействия» клапаны подвергаются изгибанию, сигнализируя владельцу о приходе неприятного события – необходимости ремонта мотора.

Самым действенным способом предотвратить негативные последствия, вызванные обрывом ремня, будет его своевременная замена ремня ГРМ на качественный аналог. При этом отметим, что замена ремня ГРМ вполне осуществима своими руками.

Моторы Лада Гранта, имеющие индекс «11183», в отличие от агрегатов-аналогов потребуют замены рассматриваемого элемента уже к 60 тыс. км преодоленного пути. Этот интервал является рекомендованным постулатом изготовителя автомобиля. Чтобы по максимуму обезопасить себя и своего «железного коня» следует прибегать к замене не позднее 40-50 тыс. км. Именно при данном пробеге появляются первичные признаки износа помпы (насос ОЖ) и роликов.

В числе часто распространенных причин, вызывающих явление обрыва ремня, присутствует не только износ полной структуры элемента (резины и кордов), но и заклинивание роликов или подшипника насоса контура охлаждения.

Инструменты

Если ремень пришел в негодность и дальнейшее движение Лада Гранта в версии 8 клапанов невозможно, то чтобы была проведена замена ремня ГРМ, да еще и своими руками, нам потребуется таковой набор инструментов и прочих приспособлений:

  • ключи, имеющие размеры «10» и «17»;
  • монтировка (лопатка);
  • спец-ключ, позволяющий отрегулировать натяжной ролик.

Ниже приведенная инструкция отображает процесс на моторе 8 клапанов. Для 16-клапанной версии процесс практически идентичен приведенному.

Подготовительный этап

Перед тем, как своими руками будет проведена замена ремня ГРМ, обязательно следует снять клеммы с питающей АКБ. Также демонтируем ремень, которым активируется генератор. «Операция» потребует максимального обеспечения доступа к элементам навесного оборудования, входящих в узел ГРМ. Для этого снимаем колесо и защитный щиток. Устанавливаем поршень 1-го «котла» в общеизвестную позицию — ВМТ.

Шкив генератора: как выкрутить основной винт?

Отвинтить болт фиксации генераторного шкива возможно посредством применения обыденного ключа (указанного в перечне). Если проявляется затруднение в данном действии, применяем таковой метод:

  • демонтируем заглушку, располагающуюся на смотровом окне картера сцепления трансмиссионного агрегата;
  • обнаруживаем зубья маховика и с помощью крупной отвертки и монтировки (в перечне) заклиниваем их (это предотвращает возможность проворачивания моторного вала и позволяет открутить «надоевший» болт, применив повышенное усилие).

Демонтаж

Для реализации данной процедуры требуется ослабить гайку фиксации натягивающего ременную ветвь ролика в LADA Granta. Это вызовет ослабление всего ремня, в связи с чем, его можно извлекать из узла ГРМ. Не рекомендуется применять обычное срезание ремня без ослабления натяжного элемента. Данная манипуляция не позволит эффективно навесить новый расходный компонент на шкив и шестерню валов.

Алгоритм

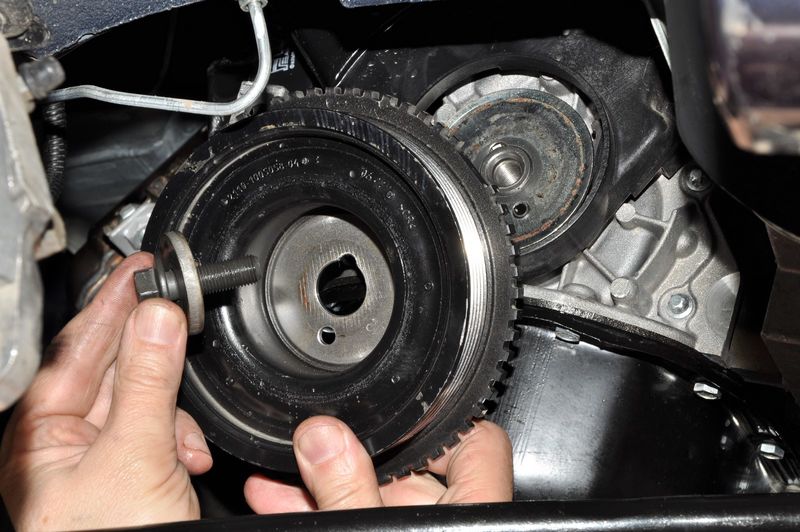

  1. Демонтируем шкив. Сам элемент на валу генератора LADA Granta в версии 8 клапанов, снимаем после извлечения из обозначенного окна фиксирующей лопатки. Шкив полностью извлекаем и откладываем.
  2. Демонтируем нижнюю предохранительную крышку на элементах ГРМ. Она зафиксирована тремя болтами, которые подлежат безоговорочному (как правило, беспроблемному) откручиванию. Таковой конструкцией (щитком) наделены некоторые версии моторов, например, «11186».
  3. Снимаем ремень. Этот завершающий процесс в демонтажной «эпопее» предполагает следующие манипуляции:
  • первоначальное снятие с шестерни, зафиксированной к распределительному валу;
  • последующий демонтаж со шкива, обладателем которого является коленчатый вал.

Именно последнее (из обозначенных приемов) действие подразумевает логическую возможность последующего снятия натяжного устройства – это ролик ГРМ в авто LADA Granta. Сам ролик ГРМ подлежит безальтернативной замене вне зависимости от величины люфта, шумности и прочих критериев.

Важность правильности монтажа и регулировки натяжения

Устанавливаем ремень, применив правильный и общеизвестный алгоритм поочередности его навески на шкивы. До момента необходимости монтажа предохранительного щита на Лада Гранта производим процедуру правильной регулировки степени натяжения ремня.

Именно корректность регулировки уровня натяжения является существенным залогом обеспечения длительного ресурса ремня (вплоть до истечения рекомендуемого интервала замены – 50 тыс. км).

О прочих причинах порывов ремня

В виде всевозможных причин, приводящих к неожиданному обрыву ремня, можно выделить несоответствующее качество применяемого материала при производстве, как самого ремня, так и прочих элементов узла ГРМ. Этот факт заставляет многочисленную армию обладателей практичных Лада Гранта склоняться к приобретению комплектующих и расходных элементов только оригинального производства или аналогов, выпускаемых именитыми брендами. В числе таких альтернативных вариантов присутствует продукция, производимая популярным в среде «Грантаводов» изготовителем – «Gates». Ремень, где ролик ГРМ от указанного производителя снискал завидную популярность среди покупателей, тем более что его ресурс может приблизиться к критическому значению периодического пробега в 60 тыс. км, чего допускать настоятельно не рекомендуется.

Вывод

Не пренебрегайте рекомендованным интервалом по замене указанных здесь элементов газораспределительного узла, величина которого приравнивается к пробегу в 50 тыс. км. Замена ремня ГРМ должна осуществляться своевременно. Применяйте только качественные «расходники» от именитых изготовителей, и что важно, приобретенные у проверенных торговых субъектов. Эти несложные меры позволят избежать такой затратной и ненужной процедуры, как ремонт мотора Лада Гранта.

Выпуск отечественной модификации Лада Гранта осуществляется уже на протяжении нескольких лет. Автомобиль обзавелся весомым доверием, благодаря своему приемлемому качеству и уровню исполнения, а также присутствию нескольких различных версий по комплектации.

Сегодня разберемся с тем, когда менять ремень ГРМ, а также какой ремень ГРМ лучше.

Немного общих положений о ремне

ГРМ в любом моторе служит для обеспечения своевременности впуска подготовленной смеси и выпуска отработавших газов. Состав этого узла подразумевает присутствие таких элементов:

  • распределительного и коленчатого валов;
  • самих клапанов с сальниками, пружинами, направляющими втулками и прочими деталями.

Какой ремень ГРМ лучше? Особняком в указанном механизме позиционирован ременной механизм, выступающий в роли связывающего звена между распределительным (или двумя) и коленчатым валами. Именно ременной привод способен обеспечить синхронизацию в функционировании элементов, входящих в комплект ГРМ.

Отыскать этот важный элемент на моторе не составит больших усилий. Для этого стоить только открыть крышку капота Лада Гранта и перед вами возникнет закрытый специальным кожухом. Эта защита предотвращает загрязнение и попадание посторонних предметов и грязи.

Конструкция ременного механизма включает резиновую основу и рабочую внутреннюю поверхность, выполненную в виде зубьев с определенной величиной шага.

Каков заводской регламент «АвтоВАЗ» в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

  • фильтра салона;
  • аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Многие владельцы Лада Гранта, особенно оснащенных 16-клапанными версиями силовых агрегатов, рекомендуют не дожидаться вожделенной отметки в 60 тыс. км. Это вызвано возможностью применения некачественных комплектующих, способных спровоцировать износ замененных элементов уже спустя пробег в 20 тыс. км.

Такой факт побуждает многих «Грантаводов» прибегать к использованию продукции с хорошим качеством, и многие из них на вопрос какой ремень ГРМ лучше, отвечают, что от производителя «Gates». Но отметим, что встречаются подделки запчастей данного бренда, в связи с чем, рекомендуется останавливаться на приобретении элементов только у проверенных поставщиков.

Если вы задались целью заменить компонент самостоятельно, то не следует пренебрегать некоторыми нижеприведенными рекомендательными положениями. В частности не забывайте соблюдать интервал, через сколько менять ремень ГРМ.

После навески ремня требуется его правильная натяжка. Это выполняется посредством применения специализированного ключа. Некоторые «деятели» возразят, мол, можно и без него обойтись. Однако здесь качественный результат осмелиться гарантировать весьма проблематично.
Усилие, прилагаемое к ветви ремня (при развороте ее на 90-градусный угол), расположенной между двумя валами (общеизвестными: распределительным и коленчатым), не должно превысить значения в 20 Нм, однако достигать показателя менее 15 Нм также не следует. Если «попадание» в обозначенный интервал параметров отсутствует, то это свидетельствует о некорректной натяжке ремня. Следствие одно – новая регулировка!

Каковы признаки изношенного ремня?

Обозначенные факторы позволят точно определить момент начала появления повреждений на ремне Лада Гранта, что предотвратит неожиданное наступление выхода его со строя (обрыва). Когда менять ремень ГРМ, как понять что он изношен?

  1. В числе первичных признаков присутствует значительная степень износа материала. Этот факт без труда спровоцирует соскальзывание или обрыв «расходника» при несущественной нагрузке на мотор или в условиях повышенной атмосферной влажности.
  2. Появление износа зачастую провоцируется нарушением правильного положения ролика по отношению к шкиву. Это может подтвердить повышенный нагрев подшипника и торчащие в стороны тканевые остатки стертых кордов, применяемых для армирования резиновой основы ремня.
  3. Следующим признаком будет факт присутствия трещин и отслоений. Чем большее количество данных дефектов, тем выше шанс скорейшего обрыва ремня.
  4. Если у обратной поверхности появляется излишняя твердость, то ее может выдать наличие блеска. Этот фактор, связанный с утерей эластичности, свидетельствует о потери достаточного контакта ремня со шкивами.
  5. При эксплуатации возможно удлинение ременной поверхности, что может спровоцировать его перескакивание на зубьях шкива вала. Замена ремня в таком случае однозначна.
  6. Выход со строя ролика, как прямое свидетельство неправильного расположения ремня по отношению к своей рабочей плоскости.

Какие ожидают последствия обрыва?

Как было оговорено, никаких проблем с мотором Лада Гранта в версии 8 клапанов, при обрыве ременной передачи не возникает только в версии агрегата «11183-50». Остальные двигатели подвержены риску выйти со строя при обозначенном неприятном инциденте.
Ввиду этого среди «Грантаводов» развернулся спор по поводу преимуществ моторов LADA Granta с 16 и 8 клапанов, и у какого агрегата их больше. Ваша точка зрения также будет весьма интересной.

При обрыве ременной передачи остановка распределительного вала происходит в положении, соответствующем непосредственно моменту поломки. В отличие от него, коленчатый вал подвержен продолжению вращения. Это и вызывает удар поршней по тем клапанам, которые в заданный момент находились в открытой позиции. Далее происходит изгибание последних, но иногда случается пробой днища поршня. По-народному «кулак дружбы»!

Именно основываясь на данном факте, специалисты склоняются к рекомендации менять комплект ГРМ ранее заявленного производителем необходимого для этого действия срока.

Выводы

Теперь вы знаете, через сколько менять ремень ГРМ. Бесспорно, обрыв ремня LADA Granta – источник небывалых проблем. Это обстоятельство не означает, что нужно бездействовать. Далее приведем несколько рекомендаций, чья цель минимизировать обозначенный риск.

1. Тщательнейшим образом относитесь к процедуре проверки ремня на предмет его износа. Это действие рекомендуется осуществлять спустя 10-15 тыс. км.

2. Не следует пренебрегать проверкой состояния сальников. Дефект проявляется в виде характерных пятен под днищем автомобиля.

3. Свидетельствовать о проблеме может мигание лампы, регистрирующей давление масла в моторе LADA Granta. Если данный факт проявился, срочно глушим двигатель и принимаем меры по поиску источника поломки.

4. Применяйте только оригинальные запчасти, хотя процедуру контроля их состояния никто не отменял.

Он служит для своевременного открытия и закрытия клапанов в головке блока. Такой механизм имеется и на «Ладе Гранте». Однако существует два типа привода - цепной и ременной. Если говорить о «Гранте», то здесь применен именно второй тип. Нужно сказать, что такой привод более тихий, однако менее надежный. Цепь всегда труднее порвать, нежели ремень. Тем не менее, если соблюдать интервал замены, с обрывом можно не столкнуться. И в сегодняшней статье мы уделим внимание замене ремня ГРМ «Лады Гранты».

Как это работает?

Принцип работы данного элемента довольно простой. Сперва расскажем о месте расположения. А находится данный элемент со стороны шкива коленчатого вала. Так как «Гранта» имеет поперечное расположение двигателя, то ремень расположен со стороны правого переднего колеса. В отличие от цепи, он не требует смазки, а потому устанавливается открыто. Ремень имеет специальные зубцы на внутренней части. Благодаря им элемент входит в зацепление сразу с несколькими деталями:

Таким образом, при вращении первого вала по цепной реакции вращаются и остальные элементы. А поскольку ремень гибкий, для качественного зацепления он натягивается специальным роликом. Таким образом, два вала синхронно вращаются. Недопустимо, чтобы ремень перескочил на один или несколько зубьев. Иначе моментально сбиваются настройки впуска и выпуска. Это будет сразу ощущаться на характере поведения авто. Машина будет троить, расходовать больше топлива и не тянуть.

Как часто менять?

Согласно регламенту производить замену ремня ГРМ на «Ладе Гранте» с 8-клапанным двигателем требуется раз в 75 тысяч километров. Однако производитель рекомендует проверять его состояние каждые 15 тысяч километров. Нередко случается, что ремень потерял натяжку или приобрел следы износа раньше положенного срока.

Признаки износа

Как понять, что данный элемент вышел из строя? Первый признак, свидетельствующий о необходимости замены ремня ГРМ на «Гранте», - это существенный износ материала. Такое обычно происходит из-за неудовлетворительной работы подшипника натяжного ролика либо при отклонении его положения. Так, при повышенной влажности ремень может перескочить на один либо на несколько зубьев.

Важно внимательно проверять внешнее состояние. Так, ремень подлежит замене, если имеются на нем остатки ткани, трещины либо отслоения. Чем больше подобных дефектов, тем выше вероятность, что элемент внезапно порвется. Нельзя эксплуатировать и слишком твердый ремень. Об этом сообщит характерный блеск элемента. Из-за этого не обеспечивается качественный контакт со шкивом коленчатого вала двигателя. Какой марки выбирать новый ремень? Необязательно приобретать оригинал. Есть несколько неплохих аналогов:


Но не стоит покупать слишком дешевые аналоги. Иначе никто не может гарантировать, что такой ремень прослужит заданные производителем 75 тысяч километров.

Подготовка

Для работ нам потребуется стандартный набор инструментов, новый ремень с роликом, а также ключ для ролика. Нелишней будет покупка нового ремня генератора, так как его тоже мы будем снимать.

Выполнять работы на яме необязательно. Достаточно открутить правое переднее колесо для удобства. Так, необходим дополнительно балонный ключ и домкрат. Перед подъемом под машину нужно подложить противооткаты.

Приступаем к работе

Итак, сперва нам нужно снять пластмассовую защитную крышку. Это можно сделать при помощи шестигранника на 5. Крышка крепится на четырех болтах. Если на «Гранте» установлен мотор 11183, здесь для этого потребуется ключ на 10. Им достаточно открутить три крепежных болта. Дальше снимается датчик положения коленвала. Крепежный винт откручивается ключом на 10. ДПКВ также демонтируется.

Устанавливаем метки

Теперь важно установить коленчатый и распределительный вал по меткам. Для этого включаем нейтральную передачу. Снимаем резиновую крышку, что находится на корпусе картера (ближе к сцеплению). Нам нужно совместить метки в прорези шкалы и на маховике. Затем последний фиксируется минусовой отверткой. Сам коленвал можно вращать ключом на 17 или 19 (в зависимости от конкретного типа мотора). Лучше выполнять эту операцию вдвоем. Пока один вращает вал, второй фиксирует положение меток. Главное, чтобы они точно совпали.

Что далее?

Затем потребуется снять ремень генератора. Только так мы доберемся до ремня ГРМ «Лады Гранты». Ослабляем натяжитель и снимаем привод генератора. Ключом на 13 требуется ослабить нижний болт крепления и выкрутить верхнюю крепежную гайку. Болт также вынимается. Кожух генератора посредством проволоки прижимают к двигателю и фиксируют.

Меняем ремень

Когда маховик зафиксирован, при помощи ключа на 19 или 17 откручиваем болт, что удерживает шкив привода генератора. Шкив вместе с шайбой демонтируется.

  • Если это двигатель серии 11183, посредством ключа на 17 ослабляется крепежная гайка. Сам ролик при этом вращается по часовой стрелке.
  • На остальных двигателях применяется головка на 15. Ею откручивают болт примерно на три оборота. Далее ролик отпустит ремень самостоятельно.

Теперь нам осталось лишь снять старый ремень и установить новый. ГРМ на «Ладе Гранте» с 8-клапанным двигателем выполняется в обратной последовательности. Для натяжки внешнюю часть ролика вращают против часовой стрелки. При этом две метки (прямоугольные) должны совпасть между собой. После монтажа элемента стоит еще раз проверить метки.

Что касается ремня генератора, он устанавливается в такой последовательности:

  • Сперва монтируется сам генератор.
  • Далее ремень надевают на шкивы.
  • Включив пятую передачу, откатывают машину назад.

На этом все. Замена ремня успешно завершена. Можно приступать к полноценной эксплуатации автомобиля.

О моментах затяжки

Меняя на автомобиле «Лада Гранта» ремень ГРМ, важно пользоваться динамометрическим ключом. Так мы точно будем знать, что болты и все соединения качественно затянуты и, главное, не перетянуты. В зависимости от вида детали, на ключе выставляются следующие значения:


Обратите внимание: меняя ремень ГРМ на «Ладе Гранте» с 8-клапанным двигателем, сперва настраивают натяжение на ролике. И уже после этого делается затяжка крепежного болта.

Заключение

Итак, мы выяснили, как производится замена ремня ГРМ на «Ладе Гранте». Как видите, данную операцию можно выполнить и самостоятельно. Всего на замену уйдет порядка двух часов времени. Но если работа делается не впервые, то время может сократиться в два раза.

В сегодняшнем тесте речь пойдет о самом важном приводе в автомобиле — приводе газораспределительного механизма, или ГРМ. Мы проведем испытания зубчатых ремней ГРМ для самого популярного автомобиля российского рынка — Lada Granta с 8-клапанным двигателем 21116 и его модификаций (ремень с округлым зубом, имеющий 113 зубьев и шириной 17 мм).

Испытания будут проходить в два этапа: стендовый и ресурсный.

Первый подразделяется на несколько тестов, а вот результаты ресурсного будут известны только к концу лета. Итак, смотрим.

Во время поисков по магазинам выяснилось, что в нашем регионе можно купить данный ремень только трех производителей: ContiTech, Gates и Trialli .

Первые два ремня можно купить отдельно, только Trialli продается в виде ремкомплекта с натяжным роликом.

Continental CT 1164

Производитель: ContiTech Antriebssysteme GmbH (Германия)

Цена: 800 рублей

Ремень в фирменной картонной упаковке, на коробке — наклейка с QR-кодом. В комплекте есть наклейка, на которой указываются дата замены и пробег, а также какие из узлов — ролик, ремень, помпа — были заменены. Это удобно: не нужно будет мучиться, чтобы вспомнить, когда же была произведена последняя замена ремня и что именно было заменено. На ремень, помимо фирменных и общих обозначений, наносится номер партии.

Gates 5670XS

Производитель: Gates Corporation (Бельгия)

Цена: 1100 рублей

Ремень в фирменной картонной упаковке, есть QR-код и голографическая наклейка для защиты от подделок. Ремень имеет индивидуальный номер, нанесенный на его внешнюю сторону. В комплекте идет наклейка для заполнения, куда необходимо вписать серийный номер изделия, индивидуальный для каждого ремня, и дату замены.

Trialli GD 790

Производитель: Trialli S.L.R (Италия, разработано под контролем ООО «Карвиль» в КНР)

Цена комплекта: 1900 рублей (1000 рублей + 900 рублей ролик)

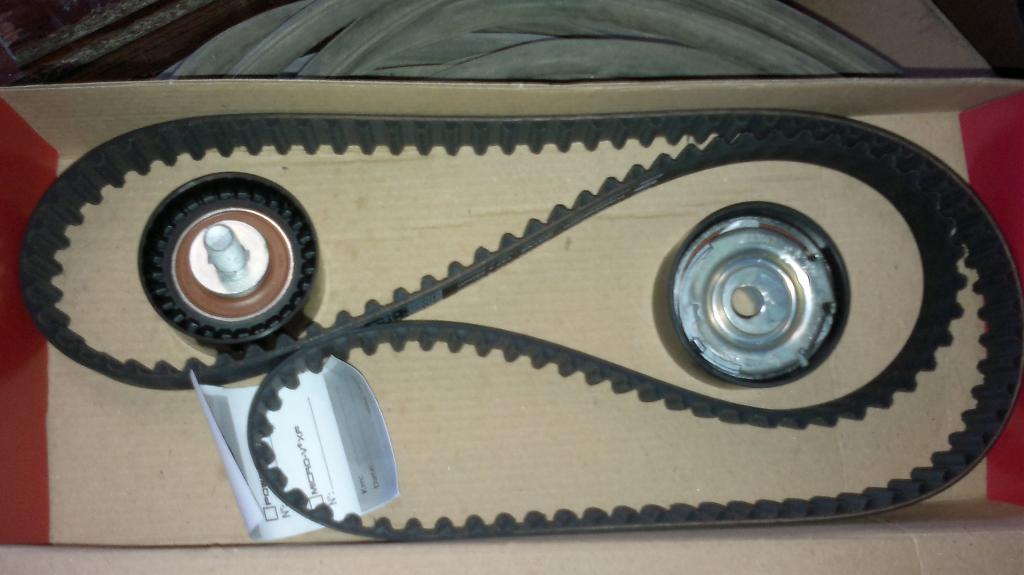

Ремень продается только в виде ремкомплекта вместе с натяжным роликом, весь комплект упакован в картонную коробку с пластиковой вставкой внутри. В комплекте с ремнем идет наклейка с пробегом и датой замены, а также гарантийный талон с инструкциями по замене ремня — это плюс.

Методика испытаний

Тесты ремней на прочность проводились в испытательной лаборатории ПАО «НПО Завод «Волна» на разрывных машинах Р-10 и МР-05.

Тесты на морозостойкость и ресурсные испытания проводились в испытательной лаборатории НПО «Талис».


Испытание ремней газораспределительного механизма проходило по ТУ 38.1051912-90 «Ремни зубчатые с параболическим профилем зубьев для двигателей автомобилей ВАЗ». Фактор стандарта параболического профиля для ремней с профилем округлым в данном случае не является существенным, поскольку предназначены тестируемые ремни фактически для старого доброго «восьмерочного» двигателя, а значит, и усилия, передаваемые ремнем ГРМ, остались на том же уровне.


Первым испытанием стала проверка на стойкость ремней к изгибу. При этом испытании применяется гладкий шкив диаметром 50 мм. Один ремень каждого вида проходит процедуру искусственного старения, которое осуществляется следующим образом: ремень помещается в термокамеру с температурой 120 градусов и выдерживается 70 часов. Другой ремень замораживается вместе со шкивом при температуре -45 градусов в течение 24 часов.

После ремни вынимаются, и их перегибают по гладкому шкиву зубьями наружу на 180 градусов. В зоне перегиба не допускаются разрывы и трещины. Замороженный ремень перегибается на ранее охлажденном вместе с ремнем шкиве.

Этот тест выдержали все ремни.

На следующем этапе мы проверяли прочностные качества ремней.

Сначала провели испытания ремней на усилие разрыва. По нормативу минимальная прочность при разрыве ремня должна составлять не менее 8 кН/см у нового ремня и 7 кН/см у ремня, прошедшего искусственное старение. Таким образом, при ширине ремня 17 мм минимальное усилие разрыва должно быть не менее 13 600 Н, а для искусственно состаренных — не менее 11 900 Н.

Это испытание проводится следующим образом: ремни устанавливают зубьями наружу на гладкие цилиндрические шкивы и растягивают со скоростью 50±15 мм/мин до разрыва на разрывной машине Р-10.

Результаты испытаний на усилие разрыва приведены в Таблице 1 .

Как видно из результатов теста, все ремни имеют хороший запас прочности корда (от 1,43 до 1,8 до старения и от 1,68 до 2,1 после старения). Самый прочный корд оказался у ремней Continental CT 1164: он может выдерживать нагрузки до 2,5 тонн.

Но в ремне прочность корда — не самый главный показатель. Поэтому в качестве второго прочностного теста была проведена проверка сопротивления зуба на отрыв новых ремней и искусственно состаренных. Этот показатель должен быть не менее 92 кгс на каждый сантиметр ширины ремня — как нового, так и состаренного. Зная, что ширина испытуемых ремней составляет 17 мм, получаем усилие 156,4 кгс.

Данное испытание проводится с использованием специального приспособления, у которого есть зубчатый шкив с соответствующим испытуемому ремню профилем зуба. В приспособление заложена калибровочная пружина, которая прижимает ремень через металлическую пластину к зубчатому шкиву с требуемым усилием, в нашем случае это 119 Н. Ремень разрезается, один конец устанавливается в приспособление таким образом, чтобы пятый зуб от верха разрезанного ремня попал в гнездо шкива. Нижний конец фиксируется в зажиме, и разрывная машина МР-05 тянет за него вниз.

Результаты данной проверки показаны в Таблице 2 .

На новых ремнях среза зубьев не произошло: резина еще пластична, зуб просто деформируется и перескакивает. А вот у состаренных ремней на их «окрепших» зубьях происходит срез зуба — так и случилось у Continental CT 1164 и Trialli GD 790; у Gates 5670XS произошла деформация зуба, и он перескочил. По результатам теста видно, что все ремни имеют хороший запас прочности от среза (от 1,95 до 2,43 до старения и от 2,1 до 2,51 после старения). Самым устойчивым к срезу зуба оказался ремень ГРМ фирмы Trialli.

Некоторым может показаться странным повышение прочности после искусственного старения. Это объясняется свойствами теплостойких каучуков, которые используются для изготовления ремней: при длительном нагреве происходит укрепление их внутренних связей.

По статистике замена роликов натяжения ремня ГРМ происходит чаще, чем замена самого ремня. Поэтому стоит периодически слушать, не появился ли шум от роликов, ведь вышедший из строя ролик испортит ремень ГРМ, каким бы хорошим тот ни был, что может привести к дорогостоящему ремонту двигателя.

Ресурсный тест

Для определения ресурса ремней существуют специальные стенды, один из которых находится в лаборатории ООО «НПО „Талис“». Данный стенд полностью повторяет геометрическое расположение узлов (шкивов и роликов натяжения ремня), которые соприкасаются с приводным ремнем при работе на двигателе, точнее, при создании данного стенда были использованы штатные узлы, которые и устанавливаются на двигатели внутреннего сгорания производства ВАЗ. Стенд является универсальным и предусматривает возможность установки ремней, которые используются как для 8-клапанных, так и для 16-клапанных двигателей переднеприводных автомобилей производства Автоваза. Также путем замены шкивов становится возможным проведение испытаний ремней как с трапециевидной формой зуба, так и с полукруглой.

Ремень приводится в движение зубчатым шкивом, который вращает электродвигатель мощностью 7,5 кВт, — он выполняет роль коленчатого вала, заставляющего все приводные узлы вращаться при помощи ремня ГРМ. Натяжение ремня производится штатным роликом натяжения ремня ГРМ. Роль распределительного вала осуществляет электротормоз, который при торможении создает сопротивление 27,5 Н/м, — это пятикратная перегрузка усилия, которое при штатной работе передает ремень ГРМ в 8-клапанном двигателе. Таким образом, мы превращаем каждый час наработки ремня на стенде в пять часов работы на автомобиле.

По методике испытаний ТУ 38.1051912 «Ремни зубчатые для двигателей ВАЗ» ремень должен пройти наработку не менее 100 часов, что превращается в 500 часов наработки при нормальной эксплуатации двигателя. Для полной имитации рабочих условий, пространство, в котором работает ремень ГРМ, закрыто кожухом с установленной в нем теплоизоляцией, а рабочая зона подогревается до температуры +90 градусов — этого требования нет ни ТУ, ни в одной из известных нам методик испытаний, но мы решили усложнить работу для ремня. При торможении электромагнитный тормоз превращает всю поступающую энергию вращения в тепло — и требует охлаждения, поэтому для электротормоза организована автономная система охлаждения под давлением, которая занимает не меньше места, чем сам стенд.

Результаты испытаний

Ни один из испытанных нами ремней ГРМ не преподнес сюрпризов — все честно отработали положенные 100 часов на стенде. При осмотре после испытаний каждого ремня ГРМ не было обнаружено никаких повреждений, которые могли бы свидетельствовать о скором выходе какого-либо из ремней из строя.

Каков итог?

По результатам стендовых испытаний явного лидера выявить не удалось: в тесте на разрыв победителем оказался Continental, проверку сопротивления зуба лучше всех прошел Trialli. Так или иначе все трое испытуемых успешно выдержали испытания, показав хорошие запасы прочности, которые почти вдвое превосходят заводские параметры. Китайский ремень, кстати, не уступил европейским аналогам, а в тесте по сдвигу зуба даже превзошел их. Любой из тестируемых ремней можно смело ставить на машину.

Continental CT 1164

Самый прочный корд из всех проверенных нами ремней: при помощи ремня можно поднять груз 2,5 тонны — это вес хорошего внедорожника. Но при этом сопротивление зуба на срез несколько меньшее, чем у остальных (превышает норматив в 1,95 раза), однако и стоимость ремня в розничной продаже ниже, чем у конкурентов.

Gates 5670XS

Самый дорогой ремень, может быть, из-за того, что устанавливается на автозаводе для привода газораспределительного механизма как штатный. Самое меньшее усилие на разрыв корда — 19500 Н без старения и 20000 Н после (превышает норматив в 1,43 раза), усилие на срез зуба среднее среди испытуемых.

Trialli GD 790

Несомненным минусом данного ремня является то, что его невозможно купить отдельно, без роликов, которые идут с ним в комплекте от производителя. А вместе с роликами его стоимость возрастает до 1900 рублей. У этого ремня средний результат по усилию разрыва — 19700 Н без старения и 21000 Н после, но зато он оказался самым тяговитым из всех: один зуб выдержит усилие смещения до 380 кгс.
